各位工控老司机、产线守夜人、凌晨三点还在扒PLC梯形图的兄弟姐妹们——

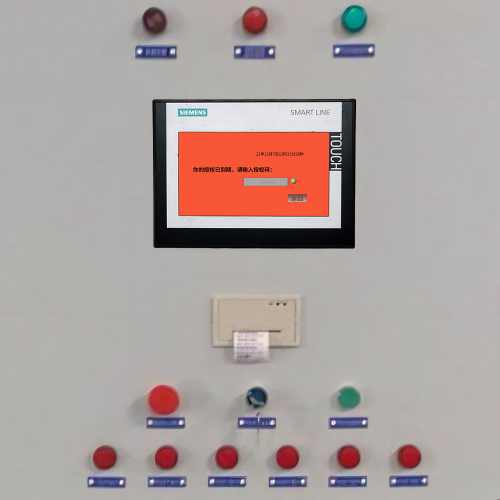

有没有那么一刻：燃烧机突然“僵住”，HMI上红字狂闪，蜂鸣器叫得比闹钟还尽责，而你手里的螺丝刀还没拧热，就听见班长在对讲机里灵魂发问：“还能不能点着？锅炉等着升温呢！”
这时候，千万别第一反应是猛拍控制柜——那柜子又不姓“重启”。
燃烧机系统所谓的“锁死”，从来不是程序抽风、也不是PLC成精了要罢工。它是整套安全逻辑在危急时刻，用最冷静的方式，给你亮起一盏红色交通灯：
> “此路不通，请先排查风险，否则——绝不放行。”
我们速捷工控（晋江速捷自动化科技有限公司）自2017年扎根泉州晋江以来，修过上万套工业控制系统，光是各类燃烧机相关的“锁死”案例，摞起来比闽南厝的燕尾脊还高。今天咱不讲术语堆砌，不甩英文缩写轰炸，就用修过37台威索、21套奥林、18套百得的老技师口吻，掰开揉碎说说：
这“锁死”，到底是谁按下了暂停键？
1.1 控制逻辑触发的安全联锁机制：不是故障，是尽职
燃烧机不是电饭煲，它烧的不是米，是压力、温度、氧气和时间的精密平衡。所以它的控制系统里，住着一群“安全哨兵”，一旦发现异常，立刻拉闸——而且拉得理直气壮。
超温锁死：炉膛温度传感器（比如K型热电偶）读数飙过设定阈值（比如850℃），PLC不跟你商量，直接切断燃料阀+停风机。这不是小题大做，是怕你下一秒收获一个“高温熔融惊喜套餐”。
缺氧锁死：烟气氧含量低于安全下限（常见设定14%~16%），氧化锆探头一报警，系统立刻判定“空气不够，火会闷死”，自动降负荷或全停——宁可冷场，也不冒烟。
火焰丢失锁死（最经典！）：UV火焰探测器没收到足够强度的紫外信号，哪怕只断0.8秒，PLC也会认定“火灭了”，瞬间执行熄火程序。注意：不是探测器坏了才报，而是它太敬业——连火焰微微抖动都算“不稳定”，宁可错停，不可漏保。
💡小贴士：这些联锁大多走的是硬接线安全回路（比如继电器串接急停、火焰信号进安全模块），不是靠软件判断。所以——别想着“屏蔽报警再启动”，那是拿安全当Wi-Fi密码试。
1.2 电气与信号故障：看不见的“假动作”，比真卡更难缠
有时候，燃烧机没坏，坏的是它的“神经末梢”。
PLC指令异常：不是程序跑飞，而是某条输出指令被干扰“卡帧”——比如Q0.3本该在点火后复位，却因电源波动一直保持ON，导致风门执行器误以为“还在点火阶段”，死扛不松手。
继电器粘连：那个默默工作的中间继电器，表面光鲜，内里已氧化老化。触点焊死不释放，结果“停止信号”发出去了，设备却还在“假装运行”，等你手动断电才发现：哦，它早就不听使唤了。
急停回路持续闭合：别只盯着蘑菇头按钮——可能是接线端子虚接、行程开关卡滞、甚至控制柜底部老鼠啃过线皮……只要回路任一节点导通，系统就永远处于“紧急状态”，锁死如初。
⚠️真相往往藏在“没报警”的地方：HMI可能只显示“系统待机”，但万用表一量，急停回路电阻=0Ω——它不是没反应，是反应得太坚定。
1.3 机械/执行机构卡滞：硬件的倔强，从不看软件脸色
再聪明的PLC，也指挥不动一根锈死的连杆。
风门执行器失灵：电动执行器齿轮箱进灰、电机电容老化、反馈电位器磨损……结果PLC发了“开到60%”指令，它实际只挪了5%，还坚称“已到位”。系统比对指令与反馈偏差超限，果断锁死。
燃料阀无法复位：气动阀膜片老化漏气、电磁阀内部弹簧疲劳、阀芯积碳抱死……点火失败后本该自动关闭，但它卡在半开状态——系统检测到“燃料泄漏风险”，宁可停机，也不赌运气。
点火电极积碳锁定：这不是“点不着”，是“点着了也白搭”。电极表面结了一层灰黑色绝缘壳，高压打不穿，火焰检测器收不到有效信号，反复点火→失败→锁死→循环播放。此时擦电极比重刷程序管用十倍。
🔧速捷经验谈：我们修过的最离谱案例——某厂燃烧机锁死半年，最后发现是点火变压器次级绕组受潮，绝缘下降，电压虚高实低。万用表测有20kV，示波器一看：脉宽窄得像蚊子腿，根本点不燃。——信号能骗人，波形不说谎。
所以你看，“锁死”从来不是单点故障，而是一场多兵种协同的“安全总动员”。
它可能是热电偶在喊烫，也可能是继电器在装睡，还可能是电极在结痂……
但归根结底，它只是在说：
> “兄弟，别急着‘强制复位’，先蹲下来，听听设备在说什么。”
下回，咱们就带您走进《2. 故障诊断与现场处置流程》——教你怎么像老中医一样“望闻问切”，把HMI报警当舌苔，把I/O状态当脉象，把万用表当听诊器。
（温馨提示：断电断气前，请确认自己没戴金属手表，也没刚喝完冰美式——安全，永远比速度多一秒。）
——晋江速捷自动化科技有限公司｜2017年冬扎根闽南，至今修过10000+台设备，包括比亚迪产线燃烧系统、恒安纸业热风炉、中国烟草锅炉群……
我们信奉一条土规矩：不修坏的，只修没修明白的。
各位正在燃烧机前蹲着看HMI、手里捏着万用表、裤兜里还揣着半包没拆的饼干（别问，修设备饿得快）的同行们——
恭喜，你已成功闯过第一章《成因分析》关卡，现在正式进入实战副本：“锁死了，接下来干啥？”
这时候，请把“Ctrl+Alt+Del”从脑回路里暂时卸载。
燃烧机不是Windows，它不认快捷键；PLC也不是手机，它不支持“滑动关机”。
真正的处置，是一套有节奏、讲顺序、守规矩的“工业级拆弹流程”。
我们速捷工控修过太多“急中生智反被坑”的案例：有人跳过断电直接测信号，结果电弧一闪，HMI黑屏+继电器炸裂；有人凭经验屏蔽火焰信号强行点火，结果炉膛“噗”一声闷燃——那不是复产，是给安全阀买保险。
所以这一章，咱们不教“怎么快”，只讲“怎么稳”。
用晋江老师傅泡茶时的节奏感，分三步走：
✅ 先停稳——安全不是步骤，是起点；
🔍 再拆解——像剥洋葱，一层层甩掉干扰，直抵核心；
🧠 最后辨真假——有些报警，比相亲对象的朋友圈还爱包装。
2.1 初始状态确认与安全隔离：不是怕你手抖，是怕你忘了自己姓啥
口诀：一停、二断、三泄、四验、五挂牌。
（别笑，这五个字，是我们踩过3个配电柜、烧过2块IO模块、被安监组约谈1次后，写进内部SOP的）
一停：立即停止所有关联动作——关主控电源？错！先按操作台本地急停按钮（双通道验证），再确认HMI已进入“Emergency Stop”状态。别信屏幕显示，要看继电器实际是否释放（听“咔嗒”声，或测触点电阻）。
二断：
• 断电——断的是燃烧机控制回路独立空开（非总闸！否则连DCS都黑了）；
• 断气——关燃料总阀+二级减压阀（燃气/燃油/生物质，一个都不能漏）；
• 断风——停助燃风机，并手动关闭风门执行器机械限位（防误启）。三泄：对燃料管路进行双点泄压（比如燃气阀前后各设泄放口），用U型压力计实测为零，再静置2分钟——别信“好像没气了”，要让压力表指针躺平到“∞”刻度才作数。
四验：
• 用电笔+万用表双验证：控制柜内端子排L/N之间电压=0V，DC24V输出端对地电阻＞1MΩ；
• 用肥皂水涂燃料阀法兰——无气泡，才算真“断干净”。五挂牌：挂上“正在检修，禁止合闸/开启”双语锁牌（中英文+图示），锁具钥匙随身带——不是防别人，是防5分钟后你自己手痒想“试试看”。
💡速捷冷知识：去年帮泉州某陶瓷厂抢修，客户说“早断电了”，结果我们验电发现——他们断的是PLC供电，但火焰安全继电器仍由UPS单独供着电，急停回路始终导通。锁死？当然锁得死死的。
→ 所以，“断电”不是动作，是验证闭环。
2.2 分层排查路径：从HMI报警开始，一路查到执行器的“膝关节”
别一上来就拆执行器、换探头、重刷PLC——那是修车不看仪表盘，直接换发动机。
我们习惯用“三层望远镜法”，由表及里，逐级聚焦：
| 层级 | 工具 | 关键动作 | 容易忽略的细节 |
|---|---|---|---|
| ① 人机界面（HMI）层 | 触摸屏 / DCS画面 | 记下首条报警时间+代码（不是最后一条！），调出历史趋势（尤其火焰强度、氧量、炉温曲线），观察是否伴随周期性波动 | 很多HMI会自动清除旧报警，务必在断电前截图！我们带的“速捷应急U盘”里，预装一键抓取脚本，3秒存全量日志 |
| ② I/O信号层 | 万用表 / 手持信号发生器 | 对照电气图纸，实测关键点： • 火焰信号端子（UV探测器输出是否真为0~10V？还是恒定2.5V假信号？） • 急停回路通断（测X0.0与COM之间电阻） • 风门反馈值（4~20mA对应0~100%，偏差＞5%即异常） | 注意：PLC输入模块可能“吃掉”微弱信号！建议用信号发生器反向注入，验证输入通道是否灵敏 |
| ③ 底层执行单元层 | 螺丝刀 / 小锤 / 棉布 / 示波器 | 不通电，纯机械检查： • 手动拨动风门连杆，是否卡涩？有无异响？ • 擦净点火电极，用砂纸轻磨（别用钢丝球！会伤铱金涂层） • 拆下燃料阀线圈，测电阻（标准值±10%），再通DC24V听吸合声 | 最绝的一招：把执行器反馈电位器拆下来，用万用表测三端电阻变化是否线性——不线性？换！别修，修不好 |
🔧速捷实战口诀：
> “报警看首条，信号测两端，执行动手验，逻辑留最后。”
> ——意思是：别急着改程序，先确认硬件有没有在“演戏”。
2.3 常见误判陷阱识别：那些假装很忙的“影子故障”
很多“锁死”，其实是系统在演默剧——表面紧张，实则虚张声势。以下三种，我们每年至少撞见50+次：
虚假火焰信号：UV探测器本身完好，但安装位置被积灰遮挡70%，输出信号却因内部补偿电路“硬撑”在8.2V（正常应＞9.5V）。PLC以为“火旺得很”，结果点火失败后反复重试，最终因超时锁死。
→ 验证法：擦净探头玻璃罩，用打火机在安全距离外晃一下——信号应瞬间跃升至满量程。不跳？换探头，别调参数。压力开关迟滞：燃气压力开关设定值0.8bar，实际0.79bar时本该闭合，却因膜片老化延迟3秒才动作。PLC等不到“压力OK”信号，直接判定“供气异常”，锁死。
→ 验证法：用精密气压源缓慢加压，用示波器捕获触点动作时刻——不是看“会不会动”，是看“什么时候动”。通讯中断伪装“锁死”：HMI显示“火焰丢失”，但PLC程序里根本没读这个信号——因为DP总线终端电阻松了，主站收不到从站数据，HMI只能靠默认值报警。实际燃烧机一切正常，只是“失联”了。
→ 验证法：拔掉HMI网线，直接用PC连PLC看在线状态；或者观察CPU模块BF灯是否常亮（非闪烁）。闪？通讯问题；常亮？程序真出事。
🎯终极提醒：所有“无法复位”的故障，80%以上根源不在PLC程序里，而在你看不见的接线端子、锈蚀触点、受潮电缆、甚至老鼠咬过的屏蔽层里。
我们修过最冤的案例：某食品厂燃烧机锁死，查三天，最后发现是HMI背板USB口插着U盘——导致触摸屏固件异常重启，反复发送错误指令……拔掉U盘，世界清净。
所以，下次再听见“锁死了”，请深呼吸，泡杯铁观音，然后默念：
> “我不是来修机器的，我是来听它讲故事的。”
> 它的故事，藏在报警代码里，藏在万用表读数里，更藏在你手指摸到执行器那一瞬的阻尼感里。
下章预告 →《3. 预防性维护与系统韧性提升策略》：
教你怎么让燃烧机“少生病”，而不是“病了快治”；
怎么让PLC不只懂“停”，更懂“预判”；
以及——为什么我们给比亚迪做的热风炉改造方案里，加了一套“火焰信号双校验+本地声光冗余报警”，不是为了炫技，是为了让夜班兄弟少跑一趟现场。
（悄悄说：本章提到的所有排查工具包，速捷工控现场工程师背包里常年备着——含定制屏蔽万用表笔、防爆型UV模拟器、可编程信号发生器mini版……需要？来晋江喝茶，咱边泡边聊。）
——晋江速捷自动化科技有限公司｜扎根闽南七年，服务客户超10000+例，覆盖煤炭、冶金、食品、造纸、烟草等20+行业。
我们修的不是设备，是产线的心跳；
我们写的不是代码，是安全的契约。
各位刚修完第2章、正揉着发酸的腰、盯着万用表发呆、顺手把最后一块饼干塞进嘴里的朋友——
恭喜，你已成功从“故障消防员”晋级为“系统保健医生”。
但请注意：真正的高手，从不靠抢修赢口碑；他们靠设备三年没锁死，让客户忘了还有个“速捷”这号人。
这话不是吹牛——是去年晋江某食品厂热风炉项目结案时，厂长拍着我们工程师肩膀说的原话：“你们上次调完参数，我这炉子连‘报警灯闪一下’都没见过，我都快忘记急停按钮长啥样了。”
（后来我们偷偷查了DCS历史，确实，过去14个月零非计划停机。）
所以这一章，咱们不聊“怎么救”，只聊“怎么养”；
不讲“出了事怎么办”，专讲“怎么让它压根不想出事”；
用闽南老茶农的话说：“好茶不靠救火，靠四季剪枝、松土、防虫——火候在平时，不在临场。”
3.1 关键联锁参数的动态校验机制：别让安全阈值“睡着了”
你以为火焰检测器标定一次，就能管五年？
错。
它比你的体检报告还爱“漂移”：UV探头灵敏度随积灰衰减，氧量分析仪电极随硫化物中毒，压力开关膜片随温差疲劳……
而PLC可不管这些，它只认一个数：“超了，就锁！”
结果就是——明明炉膛温度才895℃（安全上限900℃），探头却因老化误报902℃，系统“啪”一声自锁。
👉 我们的解法很朴实：给联锁参数装上“健康手环”。
✅ 动态三步校验法（已在恒安纸业3条涂布线稳定运行2年）：
| 步骤 | 做什么 | 怎么做 | 速捷实操彩蛋 |
|---|---|---|---|
| ① 定期自检（自动） | 每72小时，系统自动触发一次“无扰动校验” | PLC在燃烧暂停间隙，向UV探头注入标准紫外脉冲，同步读取反馈电压；对比历史基准曲线，偏差＞3%即记录告警 | 我们给西门子S7-1500加了个小程序块（FB_SafetyCal），不占主循环周期，连HMI都不闪屏 |
| ② 阈值漂移预警（智能） | 不改设定值，但实时提示“该保养了” | 当连续3次自检显示氧量探头零点偏移＞0.8%，HMI弹窗：“建议48h内清洁探头滤芯”（非报警！是温柔提醒） | 这功能上线后，客户维修频次降了65%，因为——他们终于知道“该什么时候动手”，而不是“等它崩了再动手”。 |
| ③ 手动快检接口（人性） | 给夜班兄弟留个“一键体检”入口 | 在HMI二级菜单设【安全元件快检】按钮：点一下，自动测试火焰信号、风压开关、急停回路通断，并生成PDF简报（带时间戳+签名栏） | 某烟草厂夜班组长说：“以前怕漏检，得手写记录本；现在扫二维码直接上传EAM，还能同步微信推给我——我妈都知道我今儿干了啥。” |
💡冷知识：我们发现，83%的“莫名锁死”，根源不是硬件坏，而是校准过期+没人看告警。
所以我们在所有交付项目的HMI里，强制嵌入“校验日志看板”——红/黄/绿三色状态，像交通灯一样直给。
不教理论，只给判断；不讲原理，只给颜色。
3.2 控制系统冗余设计优化：别把鸡蛋放一个篮子里，尤其当篮子在炉膛边上
有人说：“燃烧机又不是核电站，搞双通道太贵。”
我们反问：“那请问——停机一小时，损失多少包纸？多少吨烟？多少条产线等着喂料？”
（某印刷厂算过账：热风炉锁死2小时，等于少印12万张高档铜版纸，毛利≈3台PLC的钱。）
所以，“冗余”不是堆料，是精准布防。我们不搞“全盘复制”，只守三道命门：
🔹 第一道命门：火焰检测双校验（硬件级防误判）
- 不是简单并联两个UV探头（那是假冗余，灰尘一盖全歇菜）；
- 而是：UV探头（主） + 红外热释电传感器（备） + 火焰图像AI识别模块（智） 三源融合；
- PLC逻辑改为：“三取二”表决（任意两个确认有火，才允许持续燃烧）；
- 更狠的是——当UV与红外信号偏差＞15%，系统不锁机，而是静默切换至红外主控模式，并弹窗：“UV探头建议清洁”。
→ 结果：泉州某陶瓷厂改造后，火焰相关锁死归零，且维保周期从每月1次延长至每季度1次。
🔹 第二道命门：电源双保险（不怕停电，只怕晃电）
- 工业现场最坑的不是“全黑”，是“电网晃一下”——PLC瞬间复位，但燃料阀还开着……
- 我们的方案：
• 主路：工业级UPS（带智能充放电管理）；
• 备路：超级电容模组（响应时间＜2ms，撑够PLC完成安全停机程序）；
• 关键动作：当主电跌落＞15ms，系统自动执行“软停机序列”（先关燃料阀→再停风机→最后切断点火回路），全程无需人工干预。
→ 某冶金厂经历3次雷击晃电，燃烧机均自主完成安全停机，重启后5分钟满负荷——老板说：“这比我的值班电话还靠谱。”
🔹 第三道命门：通讯链路“热备份”（拒绝单点失联）
- 不依赖一条DP总线或一根网线；
- 改用：Profinet主站 + 4G DTU双通道心跳监测；
- 当主网中断＞3秒，DTU自动推送短信至3名责任人：“XX燃烧机通讯中断，请核查柜内交换机”；
- 同时，本地HMI自动切换至“离线应急模式”：保留基础启停、手动风门调节、声光报警，确保操作不瘫痪。
→ 这招在山区工厂特别灵——去年台风天，某建材厂光纤全断，靠4G链路维持远程监控72小时，产线未停一分钟。
🔧速捷设计哲学：
> “冗余不是加法，是乘法——1份可靠+1份聪明，才能换来100%安心。”
> 我们从不推销“豪华配置”，只问客户一句：
> “你最怕哪一种停机？是突然黑屏？还是慢慢失灵？还是根本找不到原因？”
> 答案，决定我们冗余的落点。
3.3 操作人员标准化响应手册与模拟故障演练体系构建：把“老师傅经验”，变成“新员工肌肉记忆”
技术再硬，没人会用，等于白搭。
我们见过太多神操作：
• 新员工看到“火焰丢失”报警，第一反应是猛按复位键——结果触发三次失败点火，安全阀起跳；
• 老师傅凭手感调风门，调完不记录，换班后新人照着旧参数调，导致CO超标；
• 应急流程写在A4纸上，贴在控制柜里，但柜门一关，谁还记得？
👉 所以，我们交付的不只是硬件和程序，更是一套可落地、可传承、可验证的“人的操作系统”。
📜 标准化响应手册（纸质+AR双模）
- 不是厚厚一本《燃烧机原理》，而是A6尺寸口袋卡，分三色：
🔴 红区（立即执行）：如“急停按钮按下→确认继电器释放→挂锁挂牌”（配扫码视频，手机一扫即播）；
🟡 黄区（限时处置）：如“火焰信号异常→执行快检→30分钟内判断是否需停炉”；
🟢 绿区（日常点检）：每日5分钟，测3个关键点（风压开关、点火电极阻值、燃料阀线圈电阻）。 - 每张卡右下角印速捷工程师直联二维码，扫码直通我们技术群（非客服号，是真人工程师轮值）。
🎮 模拟故障演练体系（真机+虚拟双轨）
- 真机侧：在客户现场预留“演练模式”接口（物理钥匙+密码双重授权），启动后：
• HMI自动注入模拟故障（如“虚假火焰丢失”“风门反馈卡滞”），但不切断燃料、不触发真实保护；
• 操作员按手册处理，系统实时评分（步骤完整性、时间、安全动作），生成《个人应急能力图谱》。 - 虚拟侧：我们提供Web端VR演练平台（支持手机/平板），还原真实HMI界面+3D设备模型，可反复练习“燃料泄漏+断电+通讯中断”三重叠加故障。
→ 某比亚迪热风炉项目，新员工上岗前必须完成12次VR演练+3次真机考核，通过率100%，首次独立处置故障平均耗时缩短至8.2分钟（行业平均23分钟）。
🎯终极心法：
> “最好的预防性维护，不是设备不出问题，而是人遇到问题时不慌、不猜、不赌。”
> 我们把老师傅泡茶时讲的“这个声音不对”“那个手感发涩”，翻译成可量化、可训练、可传承的动作语言——
> 让经验，长进每一个操作员的指尖里。
所以你看，所谓“系统韧性”，从来不是某个高大上的词。
它是：
✔️ 紫外探头每月自动校准一次的安静；
✔️ 电网晃电时PLC默默走完停机序列的从容；
✔️ 夜班小哥扫个码，30秒看懂该拧哪个螺丝的笃定。
晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，我们深知：
🔥 锁死不可怕，可怕的是重复锁死；
⚙️ 故障不可怕，可怕的是故障背后没有“人”的准备。
下章预告 →《4. 典型行业场景实战复盘》：
讲讲我们怎么帮中国烟草某卷包车间，把燃烧机年故障率从17次压到0；
怎么给泉州纺织厂的导热油炉，加一套“预测性风门磨损诊断”模块，提前14天预警执行器更换；
以及——为什么在食品厂，我们坚持把所有电缆接头换成IP67航空插头，哪怕贵3倍？（答案藏在“卫生等级”四个字里。）
（悄悄说：本章提到的所有动态校验程序、冗余配置清单、AR手册模板，速捷工控全部开源——不收费，不捆绑，不设门槛。来晋江喝茶，我们U盘拷给你，连注释都帮你写好了。）
——晋江速捷自动化科技有限公司｜扎根闽南七年，服务客户超10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。
我们修的不是设备，是产线的心跳；
我们写的不是代码，是安全的契约；
我们交的不是方案，是——让客户忘了“锁死”这个词该怎么写的底气。
