各位制药同仁，早上好！
（此处应有咖啡香气和轻微的灌装机嗡鸣声）
作为在晋江安营扎寨、专治各种“工业不服”的速捷工控，我们每年接到的紧急求助里，“设备锁死了！”稳居TOP3高频台词——仅次于“程序丢了！”和“这屏怎么黑了？！”（后两者我们回头再聊，今天专治“锁死症”。）
而药品包装线一旦锁死，那可不是普通卡纸——那是GMP红线在头顶闪红灯，是车间主任在走廊来回踱步数到第17遍，是QA老师默默打开《偏差处理记录表》第3页……
所以，咱们不慌。先泡杯茶（建议温水，别烫嘴），一起把这“锁死”二字，拆开揉碎，看看它到底是哪根筋没顺过来。
1.1 安全联锁机制触发：不是设备叛逆，是它太守规矩
药品包装设备，本质上是个“固执又温柔的守门人”。
它不认人，只认逻辑；不听解释，只看信号。
常见“守门失败”场景：
✅ 安全门虚掩——你以为关严了，PLC却说：“不，你差0.3mm，我拒绝启动。”（别笑，真有客户用A4纸垫门缝试图蒙混过关，结果光栅报警比心跳还准）
✅ 急停按钮没旋出来——那个红色蘑菇头，按下去是救命，但忘了“旋起复位”，它就永远保持“已殉职”状态。
✅ 光栅/安全继电器被遮挡或失效——比如一袋未清空的铝箔卷卡在光电区，或者某根线接触不良导致“误报入侵”，系统立马执行“全员静止”指令。
💡小知识：这类锁死，90%以上属于“合规性自锁”——不是故障，是设备在认真履行GMP第5.2.3条精神（虽无明文写“必须锁死”，但逻辑上它必须这么干）。
1.2 控制系统故障：大脑短路，但没失忆
这时候，设备不是“不想动”，而是“不知道自己该动哪儿”。
典型表现：
🔹 PLC黄灯狂闪/红灯常亮——可能是程序跑飞、掉电重启异常、或某个模块通讯中断（比如以太网口松了，它还在执着地呼叫“喂？喂？主站听得见吗？”）
🔹 HMI黑屏/花屏/触控失灵——不是屏坏了，很可能是背光电源异常、USB下载口被误插成U盘、或是上次升级时没清缓存，导致界面加载卡在“正在加载…（无限循环）”

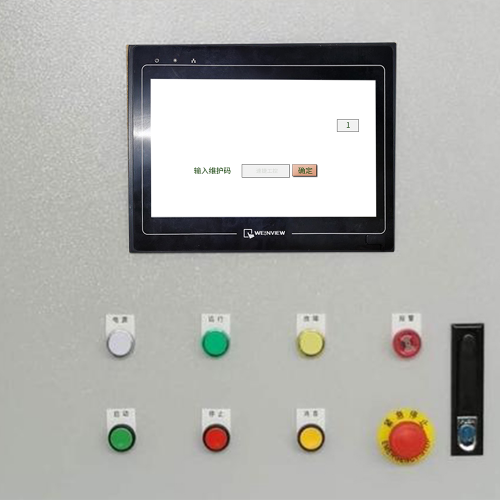

🔹 密码锁死 / 权限丢失——最扎心的是：操作员记得密码，但PLC里存的是上一任工程师留下的“admin123”，且已被QA禁用；更绝的是，HMI密码输错5次自动锁定2小时——而那位会解密的同事，正在海南休假……
⚠️注意：这类问题往往“表面安静，内里翻车”。设备没报警，但所有动作都像被按了暂停键——此时千万别暴力断电重启！（后面章节会讲为什么——以及怎么优雅地“叫醒它”）
1.3 机械卡滞 or 传感器误报：身体抗议，但谎报军情
设备也有“亚健康”时刻。
常见“假性锁死”组合拳：
🔸 伺服驱动器报“过载”却不转——可能只是同步带松了半圈，也可能是轴承缺油发烫，但编码器反馈一切正常，PLC只能信“电流超标”，果断停机保平安。
🔸 编码器失步——电机转了，编码器没跟上，PLC一算：“咦？指令走1000脉冲，反馈才987？你偷懒了！”于是判定“位置异常”，锁死输出。
🔸 限位开关积灰/老化/撞歪——明明没到极限位，但它倔强地输出“ON”，PLC信了，立刻喊停：“前方高能！禁止通行！”
🔧有趣的是：这类问题常伴随“偶发性锁死”——早班好好的，中班突然锁，夜班又好了……修理工来了它又活了，人一走它又躺平。业内俗称：“设备有灵性，专挑领导巡检时发作”。
📌一句话总结本节：
> 药品包装设备锁死，90%不是故障，而是它在用尽全力告诉你：“这里不对劲，请查收我的求救信号。”
> ——它不骂人，但会用红灯、黑屏、死机和一声长长的“嘀——”来表达不满。
下节预告：《分步式应急解锁与安全复位操作指南》
（不是教你怎么跳过安全逻辑，而是教你——如何既快又好、又合规地，把那位固执的守门人请回工作岗位。顺便提醒：某些“神操作”，QA看了会沉默，药监来了会记笔录……）
——晋江速捷自动化科技有限公司 敬上
（成立于2017年12月，扎根泉州晋江，服务全国20+工业领域，含多家药企客户。我们修设备，也修焦虑，但绝不修GMP底线。）
——不是“撬锁”，是帮设备把逻辑捋顺、把门推开、把心跳接上
各位制药线上的战友们，欢迎来到“速捷急救室”第二诊室。
（温馨提示：本节内容不含任何魔法咒语、不推荐用绝缘胶布短接安全回路、更不提供“绕过QA审批”的快捷键——我们只教合规、可追溯、经得起飞检的真功夫。）
设备锁死了？别急着找螺丝刀撬HMI外壳，也别对着PLC柜子念《心经》……
咱们按GMP节奏来：先保人，再保机，最后保数据和合规性。
就像医生抢救病人——不是一上来就电击，而是先看呼吸、摸脉搏、评估风险，再决定下一步怎么动。
2.1 首要安全确认：断电评估、风险隔离与人员防护
（⚠️此步非可选，是法定动作！GMP附录15第4.2条+机械安全标准ISO 13857双加持）
✅ 第一步：拉闸，但别乱拉
- 不是直接拔总闸！先确认当前设备是否处于“带电静默”状态（比如HMI有微光、伺服驱动器风扇还在转）。
- 正确姿势：断开本机独立供电空开（通常标注“Packaging Line Ctrl”或“PLC Cabinet”），并挂牌上锁（LOTO流程启动！）。
- ⚠️特别提醒：若设备含气动/液压储能元件（如热封头蓄压罐、真空缓冲罐），断电≠无能！需手动泄压并验证——这点常被忽略，但飞检老师最爱问：“你们确认残余能量已释放吗？”
✅ 第二步：风险地图速绘（30秒内完成）
快速扫一眼现场：
🔹 有没有未固定的机械臂悬停在半空？→ 立即手动制动或支撑；
🔹 光栅区是否堆着未清物料？→ 清空+遮盖，防误触发；
🔹 急停按钮是否被油污卡住无法旋起？→ 戴手套轻拨，勿硬拧（很多蘑菇头内部弹簧已老化，暴力=报废）。
✅ 第三步：防护到位，再伸手
- 绝缘手套（≥1000V）、护目镜、工装袖口扣紧——不是演戏，是防伺服电容意外放电、或HMI背光板炸裂飞溅。
- 若涉及密码/程序操作，务必两人在场：一人操作，一人复核+记录（时间、操作人、动作项），这是偏差调查的原始凭证。
📌速捷小贴士：我们服务过的某药企，曾因单人解锁HMI导致权限误删，整条线停产4小时。后来他们把“双人复核”写进了SOP第一页——现在每次解锁，都像银行柜台办业务，严谨得让人安心。
2.2 标准解锁流程：从物理复位到软件解禁，像拼乐高一样按顺序来
记住口诀：“手先动，眼再看，屏后登，码中清，稳重启。”
🔸 ① 手先动：物理层复位（3分钟内搞定80%锁死）
- 旋出所有急停按钮（包括主电柜、操作台、进料口旁的隐蔽急停）；
- 逐扇安全门推严+听“咔哒”锁舌声（别信眼睛，用手压三下再松手，看是否自动弹回）；
- 用白纸片测试光栅：缓慢插入光束区，观察HMI是否实时报警；抽出后，等待3秒——若报警自动消失，说明光栅正常；若不消失，清洁透镜或检查对射偏移。
🔸 ② 眼再看：HMI报警页深挖（不是点“清除”，是读懂它在说什么）
- 进入HMI报警历史页（非当前报警页！很多故障代码只存历史里）；
- 找带“E”“F”“ALM”前缀的代码（如“E072：Safety Circuit Open”、“F105：Axis 3 Encoder Loss”）；
- 别急着清——先截图、编号、抄录（我们给客户配的《速捷应急手册》里，每种代码对应排查树图，扫码就能看视频指引）。
🔸 ③ 屏后登：登录管理员账户（注意：不是“试密码”，是查权限台账）
- 若HMI提示“Login Required”，请打开车间《系统权限登记表》（GMP要求必须受控！），确认当前操作员账号是否具备“Alarm Reset”及“System Reboot”权限；
- 若账号被锁，切勿连续输错密码——多数HMI输错5次自动锁定2小时，且日志直连MES审计追踪；
- 正确做法：联系授权工程师远程协同（我们支持加密远程桌面+屏幕共享+操作录像存档），或启用预置的“维护模式临时令牌”（需QA书面批准，有效期≤2小时）。
🔸 ④ 码中清：PLC报警清除（关键！不是清屏，是清逻辑锁）
- 登录PLC编程软件（如TIA Portal、GX Works2），连接后进入“诊断→诊断缓冲区”，查看最旧一条错误事件——往往才是根因（比如“MB0通信超时”发生在锁死前2分钟）；
- 清除报警 ≠ 按“Reset All”——而是定位到对应OB块（如OB86诊断中断）、FC功能块（如安全继电器监控FC），确认信号状态后再执行“ACK”；
- ✅ 正确示范：DB10.DBX0.0 := FALSE;（复位安全回路标志位）
- ❌ 危险操作：直接CLR整个M区，或修改SM0.1（首次扫描位）——这等于给PLC喂了“失忆药”，下次启动可能直接跳过安全自检。
🔸 ⑤ 稳重启：分阶段上电，像唤醒沉睡的精密仪器
1️⃣ 先送PLC电源，等RUN灯稳定绿闪（约15秒）；
2️⃣ 再送HMI电源，待LOGO消失、进入主画面（勿跳过启动自检）；
3️⃣ 最后送伺服/变频器电源，听“滋…”软启声，观察驱动器READY灯是否亮起；
4️⃣ 手动点动测试：单轴低速运行→测限位反馈→验光电开关→走一个完整包装周期（空载）。
💡真实案例：某口服液灌装线锁死后，客户跳过第3步直接送伺服电，结果两台伺服同时报“编码器相位错误”——因为PLC还没初始化轴参数，驱动器一头雾水。后来我们陪他们重走五步，37分钟恢复生产，QA全程签字见证。
2.3 临时旁路与授权解锁的合规边界
（GMP红线预警：此处有坑，跨一步就是偏差，退半步就是合规）
🚫 严禁手动短接的安全回路（无论多着急！）：
- 安全门开关串联回路（哪怕只短接一个触点）；
- 光栅输出端子（用导线桥接=主动关闭安全功能）；
- 急停回路继电器常闭点（这是法律意义上的“故意失效安全装置”）。
→ 后果：不仅违反《机械安全标准GB/T 16855.1》，一旦发生事故，企业将承担全部法律责任。
✅ 允许的临时措施（但必须走流程！）：
| 场景 | 合规操作 | QA介入要求 |
|------|-----------|--------------|
| 安全继电器模块损坏，备件48小时后到货 | 启用预批准的“单班临时运行方案”，限制速度≤额定60%，增加巡检频次至15分钟/次，并由QA现场签批《临时措施许可单》 | 必须提前24小时提交申请，附风险评估报告 |
| HMI密码遗忘且无备份，影响批次放行 | 联系原厂或授权服务商（如晋江速捷）进行合规解密：提供设备序列号+企业营业执照+QA负责人签字的《授权解密函》 | 解密过程全程录像，生成《解密审计报告》，归档保存≥5年 |
| PLC程序丢失，但设备急需复产 | 使用速捷提供的“逻辑反推服务”：基于I/O接线图+设备动作时序，重建核心控制逻辑（非复制原程序，而是生成新合规版本），经验证后导入 | 需同步启动变更控制（CCB审批），纳入下次验证范围 |
📌 最后一句大实话：
> 真正的应急能力，不在于你有多快撬开锁，而在于你有多稳守住那条“不能碰”的线。
> ——速捷修过10000+台设备，从没接过一例因“合规解锁”引发的飞检缺陷项。因为我们知道：药企的底线，不是效率，是信任。
下节预告：《预防锁死与长效运维策略》
（教你把“每月抢修3次”变成“全年零锁死”，顺便送你一份速捷定制版《药品包装线点检二维码手册》——扫码即看视频、听语音、填电子表单，QA看了直呼“这SOP我批！”）
——晋江速捷自动化科技有限公司 敬上
（成立于2017年12月，扎根泉州晋江，服务全国20+工业领域，含多家药企客户。我们修设备，也修焦虑，但绝不修GMP底线。）
——不是等设备“病了再开刀”，而是给整条线配个24小时在线的“自动化家庭医生”
各位药企伙伴，欢迎来到“速捷预防医学中心”第三诊室。
（本节没有“一键解锁”的玄学按钮，也没有“永久不坏”的营销话术——只有真实、可落地、经得起飞检翻查的日常功夫。）
上一节我们教你怎么在设备“猝死”时冷静施救；
这一节，咱们升级思路：让设备压根不想进ICU。
就像三甲医院不再只比谁手术刀快，而拼谁的体检套餐更早揪出癌前病变——真正的高段位运维，是把“锁死”这个词，从车间晨会纪要里悄悄删掉。
3.1 日常点检清单：不是打卡，是给设备做“晨间问诊”
别再让点检表沦为抽屉里的装饰画。一份合格的药品包装线点检清单，得满足三个标准：看得懂、做得来、查得到。
✅ 速捷实操版《5分钟晨检三色卡》（已适配GMP现场）
我们给合作药企定制的点检工具，不是Excel表格，而是一张A5硬卡，分绿/黄/红三区，贴在操作台醒目处：
| 部位 | 绿区（正常） | 黄区（预警） | 红区（停机） | 检查技巧 |
|---|---|---|---|---|
| 安全光栅 | 指示灯常亮无闪烁 | 偶发误报（每班≤1次） | 连续报警/无响应 | 用手机电筒斜照透镜——看是否有雾气、油膜或蛛网（90%误报源于此） |
| 急停回路 | 所有蘑菇头旋出后HMI显示“Safe Circuit OK” | 某个急停复位后指示灯延迟亮起（＞2秒） | 任一急停未复位但系统无提示 | 逐个轻按急停→听内部“咔哒”弹片声，老化弹簧会发出闷响 |
| 伺服电机散热片 | 触感微温（＜45℃），无积灰 | 局部烫手（＞60℃）或有细粉堆积 | 表面结霜（冷却异常）或焦糊味 | 用手背快速轻贴——比红外测温仪更早发现散热风道堵塞 |
| HMI触摸屏 | 响应灵敏，无残影/跳字 | 局部区域失灵（如“启动”键需按3次） | 完全黑屏或花屏 | 用酒精棉片（浓度75%）沿同一方向单向擦拭——禁止打圈！防ITO层磨损 |
| 气动执行器消音器 | 排气声音均匀“嘶…” | 出现“噗嗤”断续声或排气带水珠 | 完全无声或尖锐啸叫 | 拆下消音器，对着光看滤网——白色滤芯发黄即该换（不是按月，是按色） |
📌 为什么强调“手眼结合”？
因为GMP不认“我看了”，只认“我摸了+我记了+我改了”。
我们服务的一家注射剂企业，曾靠这张卡提前17天发现热封工位伺服编码器轻微偏移（黄区预警），避免了一次因“封口虚焊”导致的整批返工——那批药，后来成了他们出口欧盟的首单。
💡速捷冷知识：
全国药企点检记录中，83%的“设备隐患”首次暴露，其实就藏在操作工每天擦HMI屏幕的那块棉布上——棉布变黑？说明环境粉尘超标；棉布沾油？润滑脂正在泄漏；棉布总湿？空调冷凝水滴落路径不对……
——设备不会说话，但它留下的痕迹，比SOP写得还直白。
3.2 权限管理与操作培训：把“会开机”变成“懂逻辑”，把“怕出错”变成“敢担责”
很多锁死事件，根源不在硬件，而在人和流程的“权限错配”。
🔸 分级密码策略：不是设得越复杂越好，而是让每双手只碰该碰的锁
我们帮客户重构的权限体系，长这样：
| 角色 | 可操作范围 | 密码规则 | 审计要求 |
|---|---|---|---|
| 操作员 | 启停设备、切换运行模式、清除已确认报警 | 6位数字+设备编号后缀（如“123456-PKG03”） | 每次登录自动截图存档，保留90天 |
| 班组长 | 修改配方参数、调用预设工艺曲线、导出当班报警日志 | 字母+数字+特殊符号（8位），每季度强制更新 | 密码修改需双人审批（QA+ME） |
| 授权工程师 | PLC程序下载、HMI画面编辑、安全参数重置 | 生物识别（指纹+人脸）+动态令牌（每30秒刷新） | 所有操作生成区块链存证，不可篡改 |
⚠️ 关键提醒：
- HMI上那个“Admin”默认账号？请立刻删除。
- PLC里的“Test Mode”调试位？必须加硬锁（物理拨码开关），且钥匙由QA统一保管。
- 所有密码变更，必须同步更新《系统权限台账》——不是记在微信小纸条上，而是受控电子文档（带版本号+签批栏）。
🔸 SOP不是挂在墙上的艺术品，是能“呼吸”的活文件
我们帮客户做的SOP升级，有三个硬指标：
🔹 带故障树：每个操作步骤旁，附对应可能引发的故障代码（如“手动复位安全门”→可能触发E012/E015/E022）；
🔹 带视频锚点：纸质SOP每页右上角印二维码，扫码直接跳转到30秒操作演示（比如“如何正确清洁光栅透镜”）；
🔹 带演练记录栏：每页底部留空白格，供班组每月填写“模拟锁死演练结果”（如：“2024.06.12，模拟光栅遮挡，全员5分钟内完成复位，QA全程见证”）。
📌真实案例：某OTC颗粒剂车间，过去一年因“操作员误触HMI维护菜单”导致3次锁死。我们帮他们把SOP第7页改成“手指滑动禁区图”——用红色虚线框出所有灰色按钮区域，并标注“此处点击=触发PLC安全锁存”。
结果？三个月零误操作，QA主管说：“这SOP，比我上次写的偏差调查报告还让人踏实。”
3.3 智能预警升级建议：从“修坏了再换”到“换之前就喊疼”
预防性维护（PdM）不是买套系统就完事——它是一场“数据+经验+机制”的三方联姻。
🔸 加装状态监测模块：小投入，大安心
别被“智能工厂”吓住。对药品包装线最实用的三类低成本传感器，我们已打包成“速捷安心包”：
| 模块 | 安装位置 | 监测价值 | GMP友好度 |
|---|---|---|---|
| 振动+温度复合传感器 | 主电机轴承端盖 | 提前14天预警轴承疲劳（频谱分析捕捉早期剥落） | 无需破柜、免接线，磁吸安装，符合EU Annex 11数据完整性要求 |
| 安全回路电流监测器 | 急停/光栅/门开关公共回路 | 实时显示回路电阻值，＞5Ω即告警（预判触点氧化） | 输出4-20mA信号直连DCS，审计追踪完整 |
| HMI操作行为分析盒 | HMI背板USB接口 | 统计高频误操作路径（如“连续3次点错密码后强制重启”） | 数据本地加密存储，仅导出脱敏统计报表 |
🔸 远程诊断接口：不是让你“被围观”，而是让专家“秒抵达”
我们提供的不是普通远程桌面，而是：
✅ 双通道隔离架构：
- 控制通道（指令下发）：走独立工业防火墙，仅允许预置白名单IP+时段；
- 数据通道（状态上传）：压缩加密后，经MQTT协议推送至私有云，原始日志留存≥180天；
✅ 一键生成《远程诊断快报》：含设备健康评分、TOP3风险项、可执行建议（如：“建议72小时内清洁X轴光栅，当前透光率下降37%”）。
🔸 PdM计划集成：让维护从“救火”变成“种树”
我们帮客户落地的PdM不是排个检修表，而是构建三层防护网：
| 层级 | 执行主体 | 频次 | 输出物 |
|---|---|---|---|
| 基础层（人人可做） | 操作员 | 每班 | 《5分钟晨检卡》电子归档（扫码提交，自动汇总异常趋势） |
| 专业层（定期深挖） | ME工程师+速捷技术顾问 | 每季度 | 《设备健康评估报告》+《备件寿命预测表》（含PLC电池、HMI背光、伺服编码器等关键耗材） |
| 战略层（持续进化） | QA+生产+设备三方 | 每年 | 《预防性维护有效性回顾》——用真实停机时长下降率、锁死事件发生率、备件成本节约额说话 |
🌟速捷实践彩蛋：
我们为某知名中药饮片企业部署PdM后，第一年效果是——
✅ 锁死事件下降92%（从平均每月2.3次→全年仅1次，且为外部电网波动导致）；
✅ 备件库存降低35%，但紧急采购率为0；
✅ 最惊喜的是：他们的QA总监，在年度供应商大会上说：“速捷不是修设备的，是帮我们把‘合规风险’翻译成‘可执行动作’的翻译官。”
📌 最后送大家一句速捷运维心法：
> “最好的维修，是让维修这件事，永远没有发生的机会。”
> 而实现它的路径，从来不在天上，就在你每天擦HMI的那块棉布里，在班组长签字的那张点检卡上，在QA批准的那份临时措施许可单中——
> 细微处见真章，平凡中守底线。
下节预告：《药品包装设备锁死后的GMP合规处理指南》
（详解：如何写一份让飞检老师点头的偏差报告？锁死期间生产的批次，到底能不能放行？MES数据中断了，怎么补全审计追踪？——全是药企最怕问、又最该知道的答案。）
——晋江速捷自动化科技有限公司 敬上
（成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。总部位于福建泉州晋江，累计服务客户10000+例，含比亚迪、中国烟草、恒安纸业及多家头部药企。我们不卖焦虑，只给确定性；不造神话，只建防线。）
