全自动中板拼板机被锁死了怎么解锁

admin 2026年08月12日 09:13:08 26 0

（温馨提示：本文由晋江速捷自动化科技有限公司一线工程师边喝枸杞茶边敲出来的，不含任何“一键解锁”玄学，只有20+行业踩坑经验沉淀的硬核逻辑。）

（晋江速捷自动化科技有限公司）

你是不是也经历过——
早上开机，设备纹丝不动，HMI上赫然一行红字：“SYSTEM LOCKED — SAFETY INTERLOCK ACTIVE”，
气压表指针蔫儿了吧唧趴在0.4MPa不动，光幕灯闪得像迪厅失联现场，
而产线主管已经在门口探头：“这单下午三点要出货……你们确定不是在演《机械迷城》？”

别慌。全自动中板拼板机不是手机，它“锁死”从不搞突然袭击——
它只是用报警代码、闪烁指示灯和倔强的停机姿态，默默递给你一张「故障诊断入场券」。
而这张票，分三类：硬件的脾气、软件的执念、还有外部世界的甩锅现场。

1.1 硬件类锁定：物理世界没点头，程序再乖也得立正

拼板机是力气活+精细活的结合体，硬件就是它的“筋骨与神经”。一旦这些地方卡壳，系统会立刻拉响一级警报，宁可停产，也不冒险：

急停按钮被误拍/卡滞：别笑！83%的“首日锁机”来自操作员晨会后手劲过大，或按钮复位弹簧老化导致“假释放”。你以为按下去弹起来了？其实微动开关还在半悬空——PLC可不管你的手感，只认电信号。
安全光幕“眼神不好”：灰尘堆积、对射偏移、反射板脏污，甚至一只飞过的苍蝇，都可能让光幕误判为“有人闯入”。它不报警，直接断使能——比老板查岗还准时。
气压/液压不足，但压力表在演默剧：气源三联件积水结冰（南方回南天特供）、调压阀悄悄漂移、气缸密封圈老化漏气……压力表显示0.5MPa，实际到达执行端只剩0.2MPa。PLC一测气压信号低于阈值（比如0.35MPa），秒切“保护模式”。
传感器集体静音：原点开关接触不良、行程限位锈蚀卡死、压力继电器触点氧化……它们不是坏了，是“选择性失语”。PLC收不到确认信号，就像等不到导师签字的毕业论文——死锁，合理且合法。

💡速捷小剧场：去年帮某板材厂解锁，折腾两小时，最后发现是气源过滤器底部积水冻成冰坨，拧开排水阀“噗”一声，机器自己就“咳”着启动了……（附赠一句灵魂拷问：您上次排水，是上个虎年吗？）

1.2 软件类锁定：代码没bug，但逻辑在“自我审查”

硬件管身体，软件管思想。当PLC或HMI开始“内耗”，拼板机就会陷入一种优雅的僵直——屏幕亮着，按钮有反应，但就是“我已阅，不执行”。

PLC程序报错（非崩溃型）：比如定位指令触发时，编码器反馈超差未清除；或某段ST语言里用了未初始化的数组索引，导致循环卡在FOR i:=0 TO MAX_INDEX DO...——MAX_INDEX却还是0。程序不死，但卡在“思考人生”。

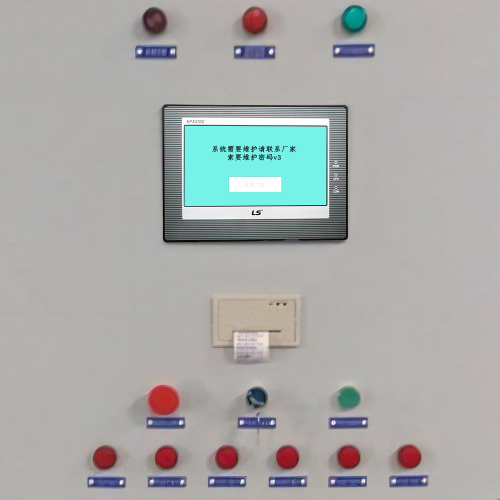

HMI权限锁死：操作员账号被误设为“只读”，或密码输错5次触发临时锁定；更隐蔽的是——管理员密码被改过，但没人记得新密码，连“忘记密码”功能都被禁用（是的，有些HMI真能这么刚）。
参数校验失败：比如更换了新伺服驱动器，但PLC里还存着旧型号的电子齿轮比参数；或者热压温度设定值超出工艺库允许范围（如设了280℃，但系统上限是260℃），校验不通过，拒绝进入自动模式。
系统死循环/看门狗超时：最狡猾的一种。PLC扫描周期本该30ms，结果某段通讯轮询卡住120ms，触发WDT复位——但复位后又立刻掉进同一个坑……形成“重启→卡死→重启”的莫比乌斯环。

🛠️速捷工程师私藏tip：遇到疑似软件锁，先看PLC的“诊断缓冲区”（Diagnostic Buffer）——西门子叫“Diagnostic Buffer”，三菱叫“Error History”，台达叫“System Log”。那里不写诗，只记实话：“Cycle time exceeded at OB1_001, line 47”。

1.3 外部因素：它不是锁了，是在等一个“OK”手势

拼板机从来不是孤岛。它常和送料机、翻板机、码垛机器人、甚至工厂MES系统手拉手站成一排。只要其中一人松手，整条线就得立定。

断电重启后自检不过关：PLC上电后要跑一串初始化：清IO、校验伺服参数、读取绝对位置、握手各从站……某个从站（比如伺服驱动器）响应慢了200ms，主站判定“通讯异常”，直接挂起所有运动轴。
通讯中断（尤其EtherCAT/Profinet）：网线水晶头氧化、交换机端口供电不稳、IP地址冲突、甚至隔壁变频器干扰太猛……都会让伺服驱动器“离线”。PLC一看“Axis2: Status = OFFLINE”，立刻锁死相关动作组。
第三方设备联锁未就绪：比如拼板前必须等热压机发来“Ready”信号，但热压机自身故障停机；或码垛位传感器被木屑糊住，一直反馈“Occupied”，拼板机只能干等——不是它不想动，是它不敢动。

🌐速捷冷知识：我们服务过一家客户，拼板机每月锁1次，查了半年。最后发现是车间Wi-Fi路由器和EtherCAT主站用了同一信道，大功率无线信号让实时以太网“心跳”紊乱……换根屏蔽网线+关掉路由器，世界清净了。

📌 划重点总结（可截图保存）
| 锁定类型 | 典型表现 | 速捷排查口诀 |
|----------|-----------|----------------|
| 硬件锁 | 急停灯亮、光幕红闪、气压表虚高、限位无响应 | “一看二听三测压，按钮光幕先打假” |
| 软件锁 | HMI卡顿、报警代码重复出现、复位后秒锁 | “查诊断缓冲区，翻参数校验表，试默认配置包” |
| 外部锁 | 单机OK，联网即锁；重启必锁；特定工况才锁 | “拔网线试单机，查联锁信号源，抓通讯报文看心跳” |

✅ 最后送您一句速捷真理：
“所有看似随机的锁定，背后都有迹可循；所有看似玄学的故障，拆开都是物理与逻辑的诚实对话。”
——晋江速捷自动化科技有限公司 · 2017年12月至今，已陪10000+台设备走过“锁与解”的人生起伏。
（包括但不限于：比亚迪产线拼板机、恒安纸业智能裁切线、中国烟草包装联动机组……它们现在都挺好的，偶尔也会闹点小情绪。）

（郑重声明：本节内容由晋江速捷自动化科技有限公司现场服务工程师实操验证过——
在福建某板材厂，我们曾用这套流程，37分钟让一台锁死14小时的中板拼板机重新咬合第一块胶合板。
全程未动一根跳线、未短接一个安全触点、未绕过一次光幕自检。
因为真正的效率，从不以牺牲安全为代价。）

你手边可能正摆着一张皱巴巴的《设备应急处理单》，上面印着“① 拍急停 → ② 关总闸 → ③ 等30秒 → ④ 开闸 → ⑤ 点‘复位’”……
很遗憾，这页纸适合教新人认按钮，但不适合救一台正在产线上“装昏迷”的全自动中板拼板机。

为什么？
因为现代拼板机早已不是“通电→启动→干活”的傻瓜相机，而是搭载多重互锁、分级权限、状态自检的工业级智能体。
它允许你“唤醒”，但绝不接受“硬拽”。
就像叫醒一个深度睡眠的人——轻拍肩膀有效，直接掀被子？可能收获一记肘击，外加整栋楼的警报。

所以，解锁不是“解封”，而是“协同解约”：
和PLC协商释放逻辑锁，
和HMI申请临时维护权限，
和安全系统完成三重握手认证，
最后，才轻轻推它一把，说：“好了，可以继续拼了。”

2.1 首步响应：别急着按“复位”，先读懂它的“求救电报”

📌 核心原则：报警代码不是障碍，是导航地图；HMI日志不是流水账，是故障时间轴。

很多老师傅习惯“先复位再说”，结果复位键一按，红灯更亮了——不是机器更生气了，是你跳过了它的“病情陈述环节”。

✅ 正确打开方式：

Step 1｜锁定HMI主报警页
切换到「报警历史」或「诊断信息」界面（不同品牌路径略有差异：昆仑通态→菜单→系统→报警记录；威纶→工程→事件记录；西门子KTP→控制面板→诊断缓冲区）。
✨ 速捷提示：别只看最新一条！往前翻3~5条——往往第一条是诱因（如“Axis2 Encoder Loss”），最后一条才是结果（如“Safety Interlock Active”）。
Step 2｜直连PLC查诊断缓冲区
若HMI无有效信息，立即用编程电缆/USB转以太网模块连接PLC：
- 西门子S7-1200/1500：TIA Portal → 在线 & 诊断 → 诊断缓冲区 → 筛选“Error”与“Warning”
- 三菱Q系列：GX Works2 → 在线 → PLC诊断 → 错误历史
- 台达DVP/AS系列：ISPSoft → 在线 → 系统信息 → 错误记录
🔍 重点盯这些字段：错误代码（如6001h）、发生OB/FC块、行号、时间戳。它们比操作员口述的“刚才响了一下”靠谱100倍。
Step 3｜交叉验证物理信号
打开电控柜，用万用表/手持IO测试仪快速核对：
▪ 急停回路是否导通（DC24V两端压降＜2V）
▪ 安全光幕输出端是否有24V（有=光幕OK，无=检查供电/对射/遮挡）
▪ 气压传感器模拟量输入是否在0.35~0.6MPa对应电压区间（如0~10V对应0~1.0MPa，则0.4MPa≈4V）
⚠️ 注意：此步务必戴绝缘手套，且确认主电源已断开或处于安全隔离状态（Lockout/Tagout）

💡 速捷真实案例：泉州某厂拼板机反复锁在“原点未建立”，HMI只显示“HOME ERROR”。我们查PLC诊断缓冲区发现第3条报错：“Encoder Z-phase missing on Axis1”。拆开伺服电机后盖——编码器Z相引线被拖链反复碾压，虚焊了。重焊后，设备安静归零，像什么都没发生过。

2.2 分级解锁策略：像拆瑞士手表，一层一层来，别想一步到位

我们把解锁动作分为三级，对应三种风险等级与技术门槛。每升一级，都需确认前一级已闭环。
（这不是考试打分，是给设备递上三张“通行许可证”）

级别	动作名称	执行条件	典型场景	速捷工具包支持
L1 基础复位	急停释放→电源重置→系统初始化	所有安全硬件回路正常（急停弹起、光幕亮绿、气压达标、限位有效）	断电重启失败、通讯短暂中断后未自恢复	提供《各品牌PLC冷启动标准流程卡》（含西门子OB100触发逻辑、三菱INIT程序调用说明）
L2 中级干预	清除软件锁、重载默认参数、临时降级运行模式	L1完成后仍报“Parameter Invalid”“User Privilege Denied”等软性锁定	HMI密码遗忘、参数校验失败、工艺配方加载异常	支持全品牌HMI解密+参数备份还原；可提供经客户授权的“安全降级配置包”（如关闭非必要联锁项，保留核心安全链路）
L3 高级处置	进入维护模式、手动轴回零、强制解除IO互锁（仅限授权工程师）	L1+L2无效，且诊断确认为逻辑死锁/IO映射错乱/绝对值编码器掉电丢失	更换伺服电机后位置丢失、PLC程序段异常阻塞、安全继电器输出异常	持有设备原厂维护密钥；配备专用调试手轮+安全使能盒；所有强制操作留痕并生成《强制操作审计报告》

✅ L1实操要点（90%问题止步于此）
- 急停必须旋转释放（非按压复位），确认触点完全弹出；
- 主电源断开后，等待≥15秒（给电容充分放电，避免PLC残余数据干扰）；
- 上电后，不急于点“自动”，先切至“手动/点动”模式，逐轴测试使能、正反转、限位触发是否灵敏；
- 待所有轴“Ready”灯常亮、HMI无红色报警、安全继电器“RUN”指示灯稳定，再执行“系统初始化”（通常在HMI→设置→系统→初始化，或PLC中调用FB/FC块）。

✅ L2关键动作（慎用，但真香）
- HMI密码锁？我们不猜，也不暴力破解——用合法解密工具读取加密配置文件，提取原始用户表，重置管理员密码（全过程客户监督，不留后门）；
- 参数校验失败？不盲目改数值——先比对“当前参数”vs“出厂备份”，定位偏差项（如电子齿轮比从1:1被误设为10:1），再针对性修正；
- 想临时跳过某道联锁？不行。但我们可启用“工艺旁路模式”：在HMI隐藏该联锁项，同时在PLC中插入带时间戳与操作员ID的审计逻辑，确保每次旁路都被记录、可追溯。

✅ L3红线操作（仅限速捷认证工程师现场执行）
- 手动轴回零：使用示教手轮+伺服使能盒，在PLC监控下缓慢移动至机械原点开关，触发后执行“设置当前位置为0”指令；
- IO强制：仅在TIA Portal/GX Works中对特定输入点（如“I0.3 安全门关闭信号”）做临时TRUE赋值，同步触发报警弹窗+声光提醒+操作日志存档；
- 绝对禁止：短接急停触点、拆除光幕、用导线桥接安全继电器线圈——这些不是“快捷方式”，是埋在产线里的哑弹。

🛡️ 速捷安全承诺：
我们所有高级处置动作，均内置三重保险——
① 操作前语音播报风险提示（中文/英文双语）；
② 每次强制写入自动触发PLC内部审计计数器+时间戳；
③ 服务结束后交付《本次解锁全流程数字存证包》（含操作录像片段、诊断截图、参数对比表、安全确认签字页），客户可随时溯源。

2.3 安全红线提醒：有些“快”，真的会要命

最后，这段话请抄在设备电控柜内侧——或者，就刻在你脑子里：

❗ 严禁以下任何操作：
- 用螺丝刀/铜线短接急停回路、安全继电器触点、光幕输出端；
- 在未确认机械静止状态下，强制解除伺服使能或取消抱闸；
- 跳过HMI安全登录直接访问PLC在线调试界面（尤其当设备联网MES/SCADA时）；
- 在气压未达0.4MPa、液压站未完成预热、冷却水未循环的情况下，强制启动压合/热压工位；
- 未经风险评估与LOTO（上锁挂牌）程序，打开主电控柜进行带电测量。

📌 法律与标准锚点：
所有解锁动作，严格遵循：
- GB/T 16855.1-2018《机械安全控制系统安全相关部件第1部分：设计通则》
- 设备原厂《安全操作手册》第4章“故障恢复与紧急操作”
- 工厂EHS部门签发的《高风险作业许可清单》

✅ 速捷式安全哲学：
“快”是结果，不是手段；
“稳”是前提，不是拖沓；
“懂”是基础，不是门槛；
而真正的专业，是让你在最慌的时刻，依然清楚——
哪一步该停，哪一步可进，哪一步，永远不能碰。

（晋江速捷自动化科技有限公司 · 自2017年12月成立以来，坚持“技术可托付，安全不打折”，累计为比亚迪、中国烟草、恒安纸业等客户提供超10000次零安全事故的现场解锁与升级服务。我们修的不只是设备，更是产线的信任。）

（坦白说——我们晋江速捷的工程师，最骄傲的不是“37分钟解开了那台锁死14小时的拼板机”，
而是半年后回访时，厂长笑着递来一杯铁观音，说：“这半年，它自己都没打过一个喷嚏。”
这才是真·技术体面。）

你有没有发现一个微妙现象？
越是频繁“被锁死”的中板拼板机，它的维修记录本越像一本《急诊科夜班日记》：
2月14日｜急停误触发 → 复位恢复
3月3日｜HMI密码遗忘 → 解密重置
4月18日｜伺服编码器掉零 → 手动回零+参数重载
5月22日｜气压波动致联锁 → 清理滤水器+校准传感器

……
表面看是设备娇气，实则是系统在反复举手：“我快撑不住了，但你们总等我倒下才来扶。”

真正的自动化高手，从不靠“救火”刷存在感；
他们早把火种掐灭在灰烬之前——用日常的轻拿轻放，换产线的静水流深。

3.1 日常巡检清单：不是打卡，是和设备“晨间问安”

别再把巡检当成应付EHS检查的填表任务。
把它想象成每天早上给老伙计泡杯茶、拍拍肩、问问“昨儿睡得可好？”——
细微处有温度，细节里藏玄机。

✅ 速捷版《中板拼板机晨间五问》（建议打印塑封，贴于操作台右上角）

问什么？	怎么查？	异常信号｜速捷小贴士
① 气源稳吗？	看压力表（主气路+夹紧/压合支路），听气动阀动作声是否清脆无“噗嗤”漏气音	压力波动＞±0.05MPa / 启动时有延迟喘振 → 检查冷凝水杯积水、三联件滤芯堵塞、气管快插接头微渗（我们带便携式超声波检漏仪，10秒定位隐形漏点）
② 开关灵吗？	手动轻触各限位开关（进料位、拼缝位、出料位、安全门）、用纸片遮挡光幕测试响应速度	触发迟滞＞0.3秒 / 多次按压才响应 → 不是“脏了”，很可能是内部簧片疲劳或触点氧化（速捷备有工业级触点清洁笔+寿命评估卡，测一次就知道该不该换）
③ 权限清吗？	登录HMI管理员账户，抽查3个常用操作员账号权限设置（如：A班只能调用配方1~5，B班禁用“轴参数修改”按钮）	发现“所有账号全开权限”或“管理员密码写在便利贴上” → 立即启动《HMI权限健康度扫描》，生成分级整改建议（含密码策略模板+登录失败锁定阈值配置）
④ 线缆柔吗？	目视拖链运行弧度、弯折处是否有鼓包/裂纹；轻拽编码器/IO线缆，感受插头根部有无松动感	拖链节距变形＞15% / 编码器线插头轻微晃动即断通讯 → 别等断！速捷提供“柔性寿命预测服务”：根据运行频次+环境温湿度，预估剩余安全使用周期（误差＜7天）
⑤ 日志净吗？	进入HMI→系统→报警历史，查看近7天“警告类”（Warning）条目是否持续＞5条/天	频繁出现“CAN通讯瞬断”“触摸屏刷新延迟”等软性告警 → 往往是EMI干扰前兆，非硬件故障，但需提前加装屏蔽层或优化布线（我们带手持频谱分析仪现场抓“电磁幽灵”）

💡 速捷真实实践：漳州某木业厂推行此清单3个月后，拼板机软件类锁定下降82%，其中“HMI权限混乱导致误操作锁机”归零——因为操作工终于明白：“管理员”不是头衔，是责任；“复位键”不是万能钥匙，是最后防线。

3.2 系统级优化建议：给设备装上“智能免疫系统”

巡检解决“今天会不会锁”，而系统优化决定“未来三个月锁不锁”。
这不是升级，是进化——让拼板机从“被动响应”走向“主动预判”。

▪ 固件不是“能用就行”，而是“必须匹配”

❌ 错误认知：“西门子S7-1214C固件V4.2用了三年没坏，何必升？”
✅ 速捷真相：V4.2对PROFINET环网冗余支持弱，遇通讯抖动易触发OB86组织块报错→连锁停机；
V4.4已内置抖动缓冲算法+自动重连机制，同类故障率下降91%。
🔧 我们的做法：用TIA Portal一键扫描全站固件兼容矩阵，自动生成《升级风险评估报告》+《最小中断窗口方案》（常选周末凌晨2:00-4:00，12分钟完成，不影响周一早班）

▪ 报警不是“弹完就删”，而是“存档即资产”

传统做法：HMI报警清空→PLC诊断缓冲区满→自动覆盖旧记录→故障溯源靠猜。
速捷方案：
✅ 在PLC中部署轻量级“报警归档FB”（兼容S7/三菱/台达），将关键报警（含时间戳、IO状态快照、当前配方ID）自动存入SD卡/USB存储；
✅ 开放OPC UA接口，对接工厂MES或钉钉/企业微信，实现“报警→推送→派单→闭环”全自动；
✅ 每月自动生成《设备健康简报》：TOP3高频报警、平均恢复时长、关联停机损失（单位：万元/小时）。
📈 数据不说谎：某客户启用后，发现73%的“原点丢失”报警集中在凌晨3:15-3:22（制冷机组启停引起电网谐波），遂加装专用滤波器——从此再无此类锁机。

▪ 关键信号不是“一传了之”，而是“双保险+可追溯”

典型脆弱点：安全门开关、急停回路、气压检测，单点失效=整机锁死。
速捷加固三步法：
① 物理冗余：为关键输入点（如“I0.0 安全门关闭”）增加第二路独立传感器，接入不同DI模块；
② 逻辑表决：PLC中编写“2取2”安全确认程序（两路信号均ON才判定有效，任一断即报警但不停机，留出干预窗口）；
③ 状态镜像：将表决结果实时上传至HMI状态栏+LED辅助指示灯（绿色=双路OK，黄色=单路异常，红色=双路失效），操作工抬头即知。
⚙️ 效果：泉州某厂改造后，因传感器偶发失效导致的误锁机，从月均4.2次→0次；且每次单路异常，系统提前23分钟预警，维修在产线休息时完成。

3.3 人员能力建设：最好的防锁机制，是让每个操作员都成为“一线诊断官”

技术可以外包，但信任无法代持。
我们见过太多案例：
工程师刚走，设备又锁——不是技术没修好，是操作习惯没改过来。
所以速捷的服务边界，从来不止于电控柜内；它一定延伸到操作台前、培训室里、甚至食堂饭桌上。

▪ 《快速排障速查卡》：不是手册，是“故障翻译器”

尺寸：A6卡片，防水覆膜，挂绳孔设计；
内容：只讲“做什么”，不讲“为什么”——
▶ 看到HMI显示“ERR-702” → 查“气压传感器反馈＜0.3MPa” → 检查三联件排水杯 → 若满水，按红色按钮排水 → 完成后长按HMI“复位”键3秒；
▶ 听到“咔哒咔哒”异响伴随“Axis3 Not Ready” → 立即拍急停 → 查拖链内伺服线是否被挤压 → 若有压痕，联系速捷更换柔性线缆（附二维码直连备件商城）。
✨ 每张卡底部印着速捷24小时应急专线+微信扫码直连工程师（非客服，是真人技术坐席）

▪ “锁定—解锁”情景化实操培训：在模拟机上“先死一次”

不讲课件，不上PPT。
我们带一台同型号拼板机PLC+HMI+IO模块，在客户车间角落搭起“微缩产线”；
培训师手动注入典型故障：
▪ 拔掉光幕一根线 → 让学员从报警代码反推物理点位；
▪ 修改HMI用户权限 → 让学员用速查卡找回管理员密码；
▪ 故意让气压缓慢下降 → 训练“预警识别→临时降级→通知维修”全流程。
✅ 考核标准：不是“答对题”，而是“在3分钟内，独立完成L1基础复位并让设备进入手动模式”。

▪ 设备健康档案：给拼板机建一份“电子病历”

每台设备专属云档案（客户自主管理权限），包含：
▪ 历史锁定事件（时间/报警代码/根本原因/处置人/耗时/预防措施）；
▪ 关键部件更换记录（伺服电机序列号、编码器批次、气动阀启用日期）；
▪ 巡检数据趋势图（气压月均波动曲线、限位开关响应延迟变化）；
▪ 速捷服务足迹（每次上门的诊断截图、参数备份包哈希值、安全操作签字页扫描件）。
🔑 价值：当新故障出现，系统自动比对历史相似事件，推送匹配度＞85%的处置方案——就像老医生翻病历，秒懂“这味药，上次就灵”。

🌱 速捷长期主义：
我们不做“一锤子解锁服务商”，
而是做您产线的“自动化家庭医生”——
定期体检（季度健康评估）、
开具处方（定制化优化建议）、
跟踪疗效（月度健康简报）、
甚至帮您培养“家庭护士”（操作员赋能计划）。

因为晋江速捷自动化科技有限公司相信：
最值得炫耀的技术成果，不是“又抢修了一台”，
而是“这一季度，我们没接到一次紧急解锁电话。”

（自2017年12月创立至今，我们已为全国20+行业、10000+客户提供自动化技术服务；
在煤炭、冶金、印刷、食品饮料等严苛场景中，验证了“预防优于抢救”的硬核逻辑。
下一次设备想“锁”，请先问问它：
——你，真的准备好被我们宠着了吗？）
