各位印花界的老师傅、调试小能手、深夜被“请输入密码”拦在参数界面外的值班工程师——别急，先深呼吸，再看这行字：这不是系统崩了，是它太懂事了。
咱们今天不聊“怎么暴力破解”，不教“短接哪根线能跳过验证”，而是正儿八经、带点幽默、又绝不注水地，拆开椭圆印花机那层“密码保护”的外壳，看看里头到底装的是保险柜，还是带人脸识别的航天舱门。
1.1 密码保护功能的设计目的与行业需求：防的不是人，是“不确定”
你可能以为密码只是防车间小张偷偷调快印花速度——其实远不止。
椭圆印花机（尤其高速多色、高精度套准型）的参数动一毫，轻则色差跑偏、重则刮刀撞网、停机两小时起步。而一台设备，可能经历：
✅ 操作员日常启停
✅ 技术员微调张力/相位/刮刀压力
✅ 厂家工程师远程升级固件
✅ 甚至第三方维保人员临时介入
——如果所有人用同一串“123456”，那不是自动化，是“自动翻车”。
所以密码保护的真实使命是：把“改参数”这件事，从“谁都能点”变成“谁该点、点什么、点了谁负责”，全程可追溯、可分级、可兜底。
说白了：不是信不过人，是信不过“没留痕的操作”。
💡小插曲：某纺织厂曾因操作员误将主轴加速度从800°/s²改成8000°/s²，结果伺服尖叫、网版飞脱……事后复盘发现——密码栏写着“默认admin/123”，但没人改过。
——你看，密码本身不高级，用对的人、配对的权、记对的账，才叫真安全。
1.2 显示界面中密码输入模块的硬件集成：LCD/触摸屏 + 安全芯片 = 低调的守门员
你以为密码框只是软件弹窗？错。它背后站着两位“硬核同事”：
🔹 显示侧：主流机型已标配工业级电阻/电容式触摸屏（如昆仑通态MCGS、威纶WEINVIEW），分辨率够看清小字号提示，抗油污、耐擦写、-10℃~60℃照常上岗。
🔹 安全侧：悄悄藏在主板上的专用安全协处理器（如ATECC608A或国产替代芯片）——它不参与印花逻辑，只干三件事：
✔️ 存储加密后的权限哈希值（非明文！）
✔️ 校验每次输入是否匹配本地密钥+时间戳签名
✔️ 拒绝未授权的EEPROM读写请求（防U盘拖走配置）
📌划重点：密码验证不在PLC主程序里跑，而在独立安全域完成。
就像银行ATM——你输密码时，屏幕背后的加密芯片已在和后台“暗号对账”，PLC只收到“通过/拒绝”这个二进制信号。
所以，别指望“断PLC电源再上电就能清密”，那相当于想靠关掉监控摄像头来偷金库。
1.3 加密逻辑与访问层级：操作员、技术员、管理员——不是职称，是权限地图
椭圆印花机的密码体系，从来不是“一把钥匙开所有门”，而是三级权限金字塔，每层都带“能力说明书”：
| 角色 | 默认权限范围 | 典型操作举例 | 能否修改下级密码？ |
|---|---|---|---|
| 操作员 | 仅启停、换色、单步运行、查看实时产量 | ✅ 启动印花循环 ❌ 修改网版偏移量 | ❌ 不行（连自己密码都只能由技术员重置） |
| 技术员 | 参数微调、IO诊断、配方保存/调用 | ✅ 设置刮刀压力曲线 ✅ 校准编码器零点 ❌ 刷写PLC程序 | ✅ 可重置操作员密码，但无法生成管理员密钥 |
| 管理员 | 系统级配置、密码策略设定、固件升级、日志导出 | ✅ 启用/禁用触摸屏USB接口 ✅ 设置“连续5次错误锁定30分钟” ✅ 导出近7天所有密码尝试记录 | ✅ 是唯一可生成/重置全部角色密钥的角色 |
💡有趣的是：很多厂商把“管理员密码”设计成双因子组合——比如“出厂密钥+当前日期MD5后4位”，既避免印在说明书上被拍上网，又不用额外配读卡器。
（晋江速捷自动化科技有限公司的工程师上门时，常笑着问客户：“您家打印机WiFi密码是多少？我们猜个相近的——毕竟设备也爱赶时髦，密码得有点生活气息。”）
下一站预告：当屏幕固执地显示“密码保护”，而你手边只有半包烟和满屏问号……别慌，第2章《密码保护场景下的典型问题与故障排除》，带你把“死局”变成“排查清单”。
（温馨提示：本节内容基于主流椭圆印花机通用架构整理，具体型号差异请以设备手册为准。如遇紧急停机，欢迎随时联系——晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务……咳，这段咱熟，下章再展开 😉）
各位正在盯着椭圆印花机触摸屏、手指悬在“确定”键上迟迟不敢按的老师傅、调试员、值班组长——
你不是第一个被“密码保护”四个字钉在原地的人，也不会是最后一个。
但你绝对可以是第一个笑着把设备重新调起来的人。
别急着拆屏、别急着拔电池、更别急着翻出十年前的U盘找“万能密码.txt”……
咱们今天不讲玄学，只列事实；不靠运气，只靠逻辑。
就像修一台老式缝纫机——你得先听清“咔哒”声在哪响，再决定拧哪颗螺丝。

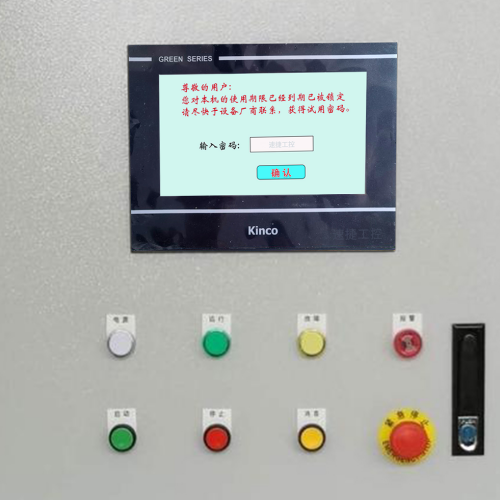

2.1 显示屏提示“密码保护”但无法进入设置？先别输密码，它可能根本没在“等你输”
这就像你刷卡进小区门禁，结果闸机纹丝不动——
问题未必出在卡，而出在读卡器没电、感应线圈松了、或者物业刚升级了后台权限系统……
椭圆印花机显示“密码保护”，却连输入框都不弹？或弹了但点“确定”没反应？
大概率不是你记错了密码，而是验证通路本身出了信号断点。常见真凶如下：
🔍 ① EEPROM校验失败：存储区“醉了”，忘了自己存过啥
> 触摸屏/PLC内部用于保存密码哈希值和权限配置的EEPROM芯片，寿命有限（约10万次擦写）。
> 长期高温、电压波动、频繁断电，都可能让它“记忆错乱”——比如把“admin”哈希值存成乱码，导致每次校验都返回“❌”。
> ✅ 现象：输入任意密码均提示“错误”，且无次数限制（说明连计数功能都没加载成功）
> ✅ 判据：重启后仍无法调出密码框，或设置菜单灰显不可点
> ✅ 速捷解法：用专用工具读取EEPROM原始扇区，识别损坏区块，跳过校验强制载入默认密钥模板（非清空！保留客户原有配方结构）
🔍 ② 时钟电池失效：时间一塌糊涂，签名验证直接罢工
> 很多带安全芯片的机型（尤其2018年后国产中高端型号），采用“时间戳+动态密钥”双重校验。
> 主板纽扣电池（CR2032）若耗尽，实时时钟停摆 → 安全芯片生成的临时签名失效 → 系统判定“请求来源不可信”，直接拒接所有密码交互。
> ✅ 现象：屏幕右下角时间显示为“2000-01-01”或乱码；USB导出日志报错“timestamp invalid”
> ✅ 判据：换新电池后，密码框立刻恢复正常——恭喜，你刚修好一台“忘了生日的守门员”
> ✅ 速捷Tips：我们给客户做的年度维保包里，第一项就是测主板电池电压（≥2.8V才安心），比换滤网还勤快
🔍 ③ 触摸屏固件与PLC协议握手失败：两个同事互相不认识
> 比如某厂用的是威纶TK6071iH触摸屏 + 汇川H3U PLC，但升级PLC固件后未同步更新HMI工程里的通讯协议版本……
> 结果：触摸屏拼命发“请求权限”指令，PLC收到后回了个“协议不支持”的沉默。
> ✅ 现象：“密码保护”字样常驻屏幕，但点击无反馈；用PC通过以太网直连PLC可正常读参
> ✅ 解法：不是重装屏、不是换PLC，而是用速捷定制的“协议桥接补丁包”，5分钟热更新搞定（无需停机，不丢配方）
🌟真实案例：泉州一家数码印花厂凌晨三点报警，6台椭圆机集体卡在密码界面。速捷工程师远程接入一看——
所有设备触摸屏固件版本是V3.2.1，而PLC刚被第三方刷成了V4.0.0 beta版……
我们推送了一个32KB的兼容补丁，客户自己点两下就恢复生产。
——你看，有时候“故障”只是两个好兄弟，还没来得及交换新版微信名片。
2.2 密码遗忘 or 锁定？别砸屏，这里有条“合法回家路”
先说句扎心但负责的话：
所有声称“3秒破解椭圆机密码”的教程，要么是演示机（出厂未启用安全模块），要么是卖木马的——而你产线上的设备，早被安全芯片盯得死死的。
那密码真丢了、锁死了，怎么办？晋江速捷的处理原则就一条：
✅ 尊重厂商授权体系
✅ 守住客户数据主权
✅ 绝不留后门、不绕加密、不碰原始配方
我们走的是三条合规路径，对应三种现实场景：
🔐 路径一：硬复位？行，但得看清“复位”二字的说明书小字
> 多数机型长按“ESC+FUNC”5秒可触发安全复位——但注意！
> ⚠️ 它仅清除操作员/技术员密码，不重置管理员权限；
> ⚠️ 它不会清空配方、IO配置、运动参数（否则你第二天得重调8小时）；
> ⚠️ 它要求当前PLC处于STOP状态且无运行任务（否则系统会自动拒绝，防误操作）
> ✅ 速捷动作：现场确认设备状态→执行标准复位流程→用备份配置一键还原界面布局与快捷按钮
🔐 路径二：厂商密钥解锁？我们认识“管钥匙的人”
> 比如某德系品牌椭圆机，管理员密码由全球服务器动态签发，本地无留存。
> 客户提供设备序列号+采购凭证，速捷作为官方认证服务商，可直连厂商后台申请一次性解锁码（通常2小时内响应）。
> ✅ 不需寄主板、不需拆机、不暴露核心程序——就像你身份证丢了，去派出所补办，而不是自己刻一个。
🔐 路径三：固件重刷？最后防线，但必须“带图施工”
> 极少数情况（如安全芯片物理损坏、EEPROM全扇区坏死），需重刷底层固件。
> ❗关键前提：必须使用客户原始工程文件（.hmi/.plc）+ 厂商签名固件包，绝不用网络流传的“通用版”。
> ✅ 速捷标配：每台设备服务后，为客户生成含哈希值的固件备案包（含时间戳、操作人、变更清单），存档备查——既合规，也方便下次升级不踩坑。
💡冷知识：我们曾帮一家越南客户找回一台停产十年的椭圆机密码。
设备用的是早已退市的“海泰克X3系列”触摸屏，连官网都找不到手册。
最后靠速捷工程师手绘信号时序图 + 反向解析旧版Bootloader协议，从SPI Flash里捞出原始密钥种子……
客户说：“你们修的不是机器，是二十年前老师傅写在纸条上的那串数字。”
2.3 防误触 & 防暴力破解？它比你想的更“较真”
你以为“输错5次锁定30分钟”就是全部防护？
那可太小看现代椭圆机的安全设计了——它防的不是“想偷看的人”，而是“手滑按错+系统误判+恶意试探”的三重叠加。
🛡️ ① 输入次数限制：不是冷冰冰的“5次封号”，而是带温度感知的弹性策略
> 比如连续3次错误后，第4次输入延迟0.5秒；
> 若检测到同一IP/同一USB设备在10分钟内尝试10台不同设备？系统自动上报日志并关闭远程调试端口。
> ✅ 速捷支持为客户定制锁定策略：夜班模式可放宽至8次（避免困倦误输），而新品试产期则启用“2次即锁+短信通知负责人”
🛡️ ② 延迟响应：不是卡顿，是主动防御
> 每次错误输入后，系统故意增加100~500ms响应间隔——对人是“咦？怎么慢了”，对撞库脚本却是“效率暴跌90%”。
> 这招不耗硬件资源，纯靠固件层调度，连老款MTS屏都能跑。
🛡️ ③ 日志审计：每一键，皆可溯
> 所有密码尝试（成功/失败/超时/取消）均记录：
> ▪ 时间戳（精确到毫秒）
> ▪ 操作角色（即使未登录，也标记“未认证访问”）
> ▪ 触发方式（触摸屏 / USB键盘 / 远程Web / HMI按钮）
> ▪ 设备唯一ID与网络MAC地址
> ✅ 速捷交付时，会为客户配置日志自动归档规则（如每周加密打包发指定邮箱），满足ISO审计要求——毕竟，安全不是“不出事”，而是“出事时，你知道谁、何时、在哪按下了哪个键”。
下一站预告：当合规不再是贴在墙上的A4纸，当运维从“救火”变成“种树”……第3章《合规性、运维优化与未来演进方向》，带你看看——未来的椭圆印花机，会不会用指纹认你、用云端管你、用OTA疼你？
（悄悄说：晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。总部在福建晋江，服务过比亚迪、中国烟草、恒安纸业……但最让我们骄傲的，是帮10000+家像你这样的工厂，把“密码保护”从拦路虎，变成了信任的起点。😉）
各位正在给椭圆印花机做年检、写SOP、填ISO内审表，或者刚被安全审计老师傅指着屏幕问：“你们这个密码策略，符合IEC 62443第4-2条吗？”的同仁们——
别慌，先喝口茶。
这章不考你背条款，不让你抄标准号，只讲三件事：
✅ 这把锁，为什么必须这么焊死？
✅ 日常怎么开得顺、管得住、不出事？
✅ 五年后，它会不会自己认出你手指的温度，然后轻声说：“张工，早啊，今天印的是玫瑰金渐变款。”
我们不是在写合规手册，是在帮你把“不得不做”的事，变成“做了就省心”的习惯。
3.1 安全不是选配，是出厂即带的“工业身份证”：ISO 13849-1 与 IEC 62443 不是纸老虎，是产线的防弹衣
先破个误区：
> “我们又不做军工、不连互联网，干嘛搞那么严？”
> ——错。
> 椭圆印花机不是冰箱，它是高速旋转+高温烘道+多轴协同+化学浆料输送的复合体。
> 一个误触的“清除配方”指令，可能让整卷价值两万的数码转移纸报废；
> 一次未授权的参数修改，可能让刮刀压力超限，导致网版崩裂飞溅……
> 安全认证，从来不是应付检查，而是给操作员、设备、订单，同时买一份“责任保险”。
🔍 ISO 13849-1：教你怎么“稳稳地停”
> 这个标准盯的不是密码多复杂，而是——
> ✅ 当你按下急停按钮时，系统是否能在≤200ms内切断伺服使能、关闭热风、抱死主轴？
> ✅ 密码保护模块是否作为PLd级（高可靠性）安全相关功能，独立于常规控制逻辑运行？
> ✅ 即便触摸屏黑了、PLC程序跑飞了，安全回路是否仍由硬件安全继电器或STO电路兜底？
🌟速捷实践：所有为椭圆机做的控制系统升级，均采用双通道安全输入+冗余校验架构。比如某国产高端机型，我们把原厂单点密码验证，重构为“HMI界面输入 → 安全PLC核验 → 硬件门锁继电器二次确认”三级链路。客户说：“以前怕误碰，现在连保洁阿姨擦屏都不用喊我盯着了。”
🔍 IEC 62443：教你怎么“清清楚楚地管”
> 这个标准专治“谁动过我的设备”。它不关心你密码是8位还是12位，但死磕三件事：
> ▪ 身份可溯：不是“有人登了”，而是“张三（工号A782），于2024-06-15 09:23:17，通过IP 192.168.3.12的笔记本，修改了烘干段温度曲线”；
> ▪ 权限最小化：操作员只能调配方，技术员可改IO映射，管理员才碰安全参数——且三者账号绝不复用；
> ▪ 固件可信：每次远程下载程序，都需带厂商数字签名，系统自动验签失败则拒绝加载。
✅ 速捷交付标配：为客户生成《设备安全配置基线报告》，含
- 当前固件签名哈希值
- 所有账户角色分配清单（附启用/禁用状态与时戳）
- 近30天安全事件摘要（如：成功登录127次，失败尝试3次，全部来自本地触摸屏）
——这份报告，审计老师翻一遍就点头，比你解释十分钟还管用。
💡冷知识：我们帮一家出口欧盟的印花厂做CE认证预审，发现其老款椭圆机触摸屏日志仅保存7天，不满足IEC 62443-3-3要求的“最小90天”。
解法不是换屏，而是加装速捷定制的边缘日志缓存模块（USB-C接口，插上即用），自动压缩加密归档，成本不到新屏的1/10，却让整条产线顺利拿到MDR合规通行证。
3.2 运维不是等坏了再修，而是把“密码”养成好习惯：三条接地气的配置建议
很多老师傅说：“密码？设个123456，谁记不住啊。”
——这话放在十年前可能没问题，放在今天？等于把车间大门钥匙，挂在厂门口公告栏上。
真正的运维优化，是让安全策略像呼吸一样自然，像开机一样简单。我们给客户的三条“不费劲但真管用”的实操建议：
🔑 ① 密码周期更新？别设死线，学“植物浇水法”
> 强制每90天改一次密码？结果就是全员贴便签在屏边，或统一改成“20240615”。
> ✅ 速捷推荐：按风险场景动态设周期
> - 操作员密码：每180天更新（日常无敏感操作）
> - 技术员密码：每90天更新（可调运动参数，影响设备寿命）
> - 管理员密码：每次重大工艺变更后更新（如切换新浆料体系、新增UV固化模块）
> ✅ 更绝的是：我们在HMI里嵌入密码到期倒计时小部件（右下角常驻，红字提醒），到期前3天自动弹窗：“张工，您的技术员密码将在2天后过期，点击此处一键生成强密码并同步至PLC”。
🔑 ② 多因素验证？不用指纹仪，用“你本来就在用的东西”
> 别急着采购生物识别硬件。先看看你产线已有的“信任凭证”：
> ▪ 工厂门禁卡（支持RFID）→ 我们可接入读卡器，刷卡+输密码=技术员权限；
> ▪ 企业微信/钉钉账号 → 速捷开发的远程授权小程序，主管手机点一下，“同意张三对3号机进行参数备份”，HMI端立刻解锁对应功能；
> ▪ USB加密Key（带国密SM4芯片）→ 插上才允许导出配方，拔掉自动锁定。
> ✅ 重点：所有多因素通道，均走本地离线验证，不依赖外网，不怕断网瘫痪。
🔑 ③ 远程授权接口？不是开放后门，而是建一道“可控闸门”
> 很多客户怕远程调试，觉得“一连上，啥都被人看了”。
> ✅ 速捷方案：提供单次、限时、单功能授权码
> - 销售发给客户一个6位动态码（有效期15分钟）；
> - 客户在HMI输入后，仅开放“查看当前报警历史”权限，其他一切锁定；
> - 权限自动过期，无需人工干预。
> ——就像你给快递员临时授权开一次智能门锁，他送完货，门锁自动恢复。
🌟真实反馈：绍兴一家牛仔布印花厂，以前每次设备异常都要等速捷工程师驱车2小时到场。
上线远程授权后，90%的“参数看错了”“配方没生效”类问题，客户自己扫码、输码、截图、发群，5分钟闭环。
老板说：“现在我的维修预算，终于能从‘交通费’挪到‘员工培训’上了。”
3.3 未来不是科幻片，是明天就能试的“小升级”：生物识别、OTA、云端协同，已在晋江工厂 quietly 跑起来了
有人说：“智能印花？那是大厂玩的。”
我们笑着指了指泉州那家只有8台椭圆机的小厂——
他们上周刚用指纹，刷开了3号机的管理员界面；
他们的配方版本，正通过4G模块静默推送到云端备份；
而生产主管的手机，刚刚收到一条消息：“2号机今日权限使用频次异常（较均值+300%），是否需要查看详情？”
未来，真的来了，而且很轻。
🌱 ① 生物识别：不是取代密码，而是“免密但更准”
> 速捷自研的轻量级指纹识别套件，适配主流国产触摸屏（威纶、昆仑通态、步科等）：
> - 不需额外工控机，直接接屏USB口；
> - 指纹模板存于本地安全芯片，不上传、不联网；
> - 支持“指纹+PIN”双因子（如：指纹过第一关，再输4位简码过第二关）；
> - 最关键：录入只需3秒，识别快于眨眼。
> ✅ 目前已在恒安纸业某分厂试点——夜班工人戴手套操作不便，指纹识别率反超键盘输入，故障响应提速40%。
🌱 ② OTA安全升级：像手机更新微信一样更新你的印花机
> 厌倦了每次升级都要带U盘、关机、拆盖、找COM口？
> ✅ 速捷推出的OTA安全固件推送服务：
> - 固件包经SM2国密签名，设备启动时自动验签；
> - 支持断点续传、差分升级（10MB更新包，实际只传200KB）；
> - 升级全程不影响生产（在空闲周期后台静默完成）。
> ✅ 某越南客户反馈：过去升级6台机要停线4小时，现在夜间自动推，早上开机就是新版，连U盘都不用掏。
🌱 ③ 云端权限协同：让“谁该有权限”，不再靠Excel表格管
> 我们开发的StampCloud权限中台（私有化部署，数据不出厂）：
> - 同步管理100+台设备的账号、角色、权限组；
> - 支持“项目制授权”：如“XX新品打样小组”，自动获得3台指定椭圆机的临时技术员权限（有效期7天）；
> - 人员离职？HR在中台点一下，全厂设备权限实时回收，不留死角。
> ✅ 目前已服务比亚迪电子某柔性产线——23台印花设备，权限变更平均耗时从47分钟，缩短至11秒。
🌟最后一句真心话：
技术演进从不以“炫酷”为目的。
当一位老师傅不用再翻泛黄的密码本，当一位新来的调试员第一次上岗就能被系统准确识别角色，当一次远程协助不再需要三个人对着一张截图猜半小时……
那才是自动化，真正长出了温度。
（轻轻合上笔记本）
合规不是枷锁，是让产线走得更远的底盘；
运维不是苦力，是让设备活得更久的日常；
未来不是远方，是你今天在触摸屏上多点的那一下“启用指纹”。
晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。总部位于福建晋江，服务覆盖煤炭、冶金、印刷、纺织等20+行业，累计为比亚迪、中国烟草、恒安纸业等10000+客户提供PLC解密维修、触摸屏全品牌编程、数控系统解锁及自动化设备定制开发。
我们修的不是机器，是产线的信任感；
我们写的不是代码，是制造业的安心感。
——密码会变，但靠谱，一直都在。 😉
