（温馨提示：本文作者不是修理工——但修过10000+台设备的速捷工控，确实比你更懂它闹脾气时的微表情 😏）
自动冲孔机一停，产线就“呼吸暂停”，订单在催，主管在踱步，你盯着屏幕发呆，心里默念：“它是不是……单纯想放假？”
别急着打电话求救，也别第一反应就拆主板——90%的“突发故障”，其实只是设备在用错位的方式喊：“我渴了”“我卡住了”“我快瞎了”。
咱们先当个冷静的“设备翻译官”，把它的牢骚听懂再说。
1.1 常见故障现象分类：读懂它的“症状语言”
自动冲孔机不会说话，但它会用四种经典方式表达不满：
✅ 【无响应型】
——按启动键没反应，HMI黑屏/卡死，伺服不使力，连“嘀”一声都懒得给你。
👉 可能真相：不是“死了”，是“没醒”（电源异常）、“被锁喉”（急停未复位）、或“大脑断联”（PLC与触摸屏通讯中断）。
✅ 【定位偏移型】
——孔打歪了、间距忽大忽小、同一程序反复运行结果漂移。
👉 可能真相：不是程序错了，是它“看花了眼”（编码器松动/污染）、“脚滑了”（导轨润滑不足/有铁屑）、或“记性变差”（伺服参数被误改/电池电量耗尽导致绝对值位置丢失）。
✅ **【冲孔异常型】
——冲不断、毛刺多、孔变形、模具咔咔响像在嚼核桃。
👉 可能真相：它不是“力气小”，是“饿了”（气压不足/液压油温过高）、“穿错鞋”（模具间隙不对/冲头磨损超限）、或“关节僵硬”（气缸/油缸密封老化导致动作迟滞）。
✅ 【报警代码型】
——屏幕上跳出一串字母数字组合，比如 E782、ALM34、F0021……
👉 别抄起手机就搜“三菱E782是什么鬼”，先记住：报警代码不是判决书，是线索提示单**。
不同品牌逻辑不同：
- 西门子S7-1200报 65535？大概率是IO模块掉线；
- 三菱FX系列闪 Err.16？八成是高速计数器溢出或光电开关干扰；
- 台达AS系列显示 P0001？别紧张，它可能只是告诉你：“主轴还没准备好，请稍候。”
（后面1.3节，咱手把手教你“破译密码本”）
1.2 安全断电 & 基础检查流程：先做“设备体检”，再开药方
⚠️ 安全第一！不是口号，是保命红线：
→ 必须确认总电源已切断（不只是关HMI），验电笔实测主回路无电压；
→ 气源/液压源务必泄压（拧开手动阀，听“嘶——”声结束才算真放空）；
→ 急停按钮必须处于“弹起”状态（哪怕你记得昨天是松开的，今天也得亲手按一下再拔出来）；
→ 所有防护门/光栅处于闭合且信号正常（很多“无响应”，其实是安全回路悄悄断了）。
✅ 基础四步自查法（3分钟搞定，省下2小时等工程师）：
1. 查“粮”：配电柜电压是否稳定（尤其三相不平衡＞5%易引发PLC复位）；空压机压力是否≥0.6MPa（低于0.5MPa，气动夹具可能“手软”）；液压站油位是否在刻度线内、油温是否＜60℃。
2. 查“路”：气管/油管有无爆裂、接头松脱、冷凝水积聚（尤其冬天！水堵=瘫痪）；电线缆有无被机械臂碾压、被飞溅铁屑割伤外皮。
3. 查“脸”：所有光电开关、接近开关镜面是否蒙灰/溅油/被金属碎屑遮挡（拿无纺布+酒精擦一遍，比重设参数还管用）；限位开关撞块是否移位、弹簧是否失效。
4. 查“肚”：冲床工作台、模具腔、废料滑槽里有没有卡住的钢板边角料、断裂的冲头残件、甚至一颗忘记取走的六角扳手……（真实案例：某厂停机4小时，最后在模座缝隙里抠出半截弹簧销）
💡 速捷小贴士：建议在电柜门内侧贴一张《开机前5秒自检便签》——
“✓ 急停弹起 ✓ 气压表≥0.6MPa ✓ 光电镜面亮 ✓ 废料槽空 ✓ 防护门闭合”
——让新员工也能一键上手，老员工不忘本能。

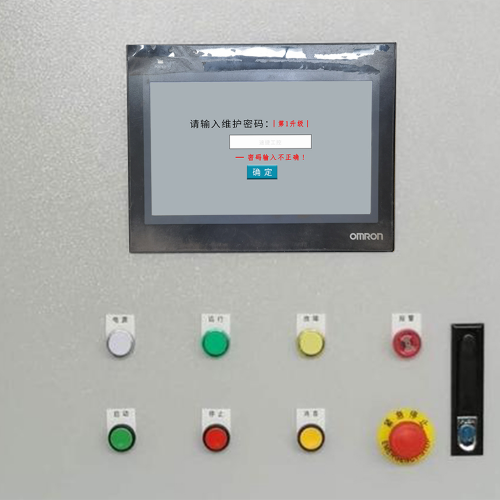

1.3 操作界面 & PLC报警日志读取技巧：当个会“翻聊天记录”的操作员
你以为报警只显示当前那条？错！PLC和HMI默默记着“小本本”，关键线索常藏在“历史记录”里。
🔍 主流品牌实操指南（不讲术语，只教动作）：
- 三菱GX Works2 / GX Developer：
→ 连上电脑→点击“在线”→“PLC诊断”→“错误历史”→点开最近3条，重点看“错误发生时间”和“错误代码详情”（注意：有些报警会自动复位，但历史里留痕！）
→ 若看到连续出现 Err.42（通信超时），别急着换电缆——先去现场听PLC风扇转不转，散热不良也会假死。
西门子TIA Portal（博途）：
→ 在项目树里找到PLC→右键“在线与诊断”→“诊断缓冲区”→点“刷新”→往下拉，找带红色感叹号的条目。
→ 特别留意“事件类别”为“系统错误”的条目，比如16#000000FF（模块缺失）或16#000001A0（存储卡写保护）——这比SF灯亮更有指向性。台达DOP系列触摸屏：
→ 主画面点“系统设置”→“维护管理”→“报警记录”→切换到“历史报警”页签。
→ 注意看“报警解除时间”和“报警持续时间”：若某报警只存在0.3秒就消失，极可能是干扰信号（查接地！查变频器距离！）；若持续存在超过10秒，基本可锁定硬件故障。
🎯 终极心法：
> 报警代码只是“病名”，日志时间戳才是“发病时间”，而前后5分钟的操作记录（谁改了参数？谁碰了急停？谁换了模具？）——才是真正的“病历”。
所以，下次设备报警，别只截图代码发微信……顺手录一段从报警出现到你操作前的30秒视频（含HMI画面+操作台动作），发给技术支持，他们能少走80%弯路。
——毕竟，我们晋江速捷自动化科技有限公司（成立于2017年12月，扎根泉州晋江，服务全国20+工业领域），修过比亚迪的冲孔线、调过恒安纸业的模切机、抢救过中国烟草的高精度打孔站……
见得多，自然听得懂设备“咳嗽”和“哮喘”的区别 😉
下节预告：《2. 分层级应对策略：什么该自己拧螺丝，什么该立刻叫人扛主板来》——教你精准分配维修权限，避免“小感冒请来ICU团队”。
（温馨提示：本节不是“甩锅指南”，而是帮你把维修权限像分蛋糕一样——切得明明白白、吃得心安理得 🍰）
自动冲孔机停了，你第一反应是？
👉 立刻微信呼叫设备科老张？
👉 打开百度搜“三菱PLC报警ALM17怎么解”？
👉 还是默默掏出螺丝刀，蹲下身开始拆防护罩……
别急——修设备不是比谁手快，而是比谁分得清：这是“打个喷嚏”，还是“肺部感染”，抑或“肋骨断了三根”？
我们不鼓吹“人人都是维修大师”，也不鼓励“一出问题就等外援”。速捷工控服务过10000+台自动化设备，最常听见客户说的一句话是：
> “早知道这个能自己弄，我就不耽误半天产线了……”
> ——而另一句是：
> “早知道这个不能硬搞，我就不会把编码器线接反，烧掉整块IO模块了……”
所以，这一节，咱们用「三层响应金字塔」帮你建立清晰的决策地图：
✅ 底层：操作员/班组长可自主闭环的“呼吸级”问题
🟡 中层：设备工程师需带万用表和参数手册进场的“心跳级”问题
🔴 顶层：必须呼叫专业服务商、原厂或授权集成商的“ICU级”危机
——不是等级歧视，是责任分级；不是推卸，而是精准止损。
2.1 操作员/班组长可搞定的“呼吸级”故障：5分钟复产，不惊动任何人
这些故障，就像设备打了个小喷嚏，揉揉鼻子、喝口温水就好。无需工具包，只需耐心+一点观察力。
（附赠速捷内部流传的《三不原则》：不带电操作、不强行复位、不覆盖原始参数）
🔧 典型场景 & 实操清单：
| 故障现象 | 你能做的动作 | 为什么有效 | 风险提示 |
|---|---|---|---|
| 光电开关误触发（冲孔前突然停机） | ✅ 关机→用无纺布+酒精轻擦发射/接收端镜面→检查是否有油污/铁粉/胶渍遮挡→手动遮挡再放开，听继电器“咔哒”声是否清脆 | 90%以上是“眼睛蒙尘”，不是坏了 | ❌ 别用纸巾擦！纤维残留更易吸灰；❌ 别用压缩空气猛吹——可能把灰尘“按进”缝隙 |
| 夹具松动导致定位偏移 | ✅ 松开定位销→手动微调夹具基准面→用塞尺确认间隙≤0.02mm→锁紧后空载试运行3次，观察HMI坐标值是否稳定 | 夹具热胀冷缩+振动位移是隐形杀手 | ⚠️ 调完务必在HMI里点“坐标清零”或“原点校正”，否则程序仍按旧基准走 |
| 参数被误改（如冲程速度变慢、气压阈值飘高） | ✅ 进入HMI“系统设置→参数备份管理”→找到昨天/上周的备份文件→点击“恢复”→确认重启 | 大多数品牌（台达DOP、昆仑通态MCGS、威纶WEINVIEW）支持一键回滚 | 🔒 恢复前截图当前参数！防止误恢复后无法溯源 |
| 触摸屏黑屏但PLC运行正常 | ✅ 查HMI供电端子（DC24V是否松动）→拔插一次通讯线（RS485两端）→长按HMI复位键5秒→若仍不亮，换一根同型号背光灯条（成本≈一杯奶茶） | 黑屏≠死机，80%是电源接触不良或背光老化 | 💡 建议车间备2根常用型号背光灯条（如MT6071iV、TPC-7062TX），比等快递快12小时 |
🌟 速捷真实案例：泉州某包装厂冲孔机频繁报
Err.08（位置偏差超限），工程师折腾两天没结果。最后发现——班组长每天下班前习惯性用气枪吹台面，把铁屑吹进了X轴线性编码器的防尘密封圈缝隙里……擦干净，故障消失。
结论：最贵的维修，往往藏在最便宜的抹布里。
2.2 设备工程师该出手的“心跳级”问题：带上万用表、示波器和耐心
这类问题，设备还在“喘气”，但呼吸节奏乱了。需要基础仪器、逻辑分析和对系统架构的理解。
⚠️ 划重点：这不是“能不能修”，而是“该不该由你修”——因为修错，代价可能是整套伺服驱动器报废。
🔍 典型症状 & 技术介入要点：
| 故障现象 | 工程师该查什么 | 关键判断依据 | 速捷经验备注 |
|---|---|---|---|
| 伺服电机抖动/异响（尤其低速段） | ✅ 测驱动器报警代码（如三菱MR-J4报 AL.16）→ ✅ 查编码器反馈信号（用示波器看A/B相是否缺脉冲）→ ✅ 检查刚性匹配（惯量比＞10:1必抖）→ ✅ 观察抱闸时序是否与使能信号冲突 | 抖动≠电机坏！70%源于参数不匹配（增益设太高）、20%因机械共振（联轴器不对中）、10%才是电机绕组问题 | 📌 新装设备首次抖动？先降电子齿轮比、关滤波器，再逐步调参——别一上来就猛加刚性 |
| 液压压力波动大（±2MPa以上） | ✅ 查压力传感器输出电压（标准0–10V对应0–10MPa）→ ✅ 听溢流阀有无“嘶嘶”漏油声→ ✅ 检测蓄能器氮气预充压力（应为系统额定压力的60%）→ ✅ 观察油温变化曲线（升温过快=内泄） | 压力表指针跳≠泵坏了，可能是先导阀卡滞或比例阀线圈接触不良 | 💡 建议在液压站旁贴一张《压力异常速判表》：跳动快→查阀芯；缓慢爬升→查蓄能器；间歇归零→查传感器接地 |
| 编码器信号丢失（PLC报“编码器断线”或“Z相信号异常”） | ✅ 用万用表测编码器供电（通常DC5V或DC24V）→ ✅ 查A/B/Z相与COM间电阻（应≈50–150Ω）→ ✅ 检查屏蔽线单端接地（只在PLC侧接地！两端接地=干扰源）→ ✅ 拔插编码器电缆，看PLC诊断缓冲区是否出现“通信恢复”事件 | 信号丢失≠编码器坏！40%是屏蔽层破损引入高频干扰，30%是电缆弯折半径＜10×外径导致内部断线 | 🛑 曾有客户用扎带把编码器线捆成死结——运行3个月后，内部铜线疲劳断裂，毫无征兆停机 |
🧩 速捷小洞察：很多“中度故障”本质是系统耦合问题——比如你调好了伺服，但忘了同步更新HMI里的运动曲线；修好了液压阀，却没重置PLC里的压力补偿算法。
所以工程师的价值，不在“换件”，而在“看见连接”。
2.3 必须呼叫专业服务商的“ICU级”警报：停机即止损，别赌运气
当设备出现以下任一迹象，请立即停止自行排查，打开手机，拨打专业支援热线——这不是认怂，是敬畏系统复杂性。
（晋江速捷自动化科技有限公司，成立于2017年12月，中国领先的工业自动化系统集成服务商，经官方授权，专注工业自动控制系统装置全生命周期技术服务——我们就是那个“扛主板来”的人 😉）
🚨 明确红线清单（出现即停机，联系授权服务商）：
- PLC主模块指示灯全灭 + 电源输入正常 → 可能主板供电电路击穿，或Flash存储器损坏（程序彻底丢失）；
- 数控系统反复蓝屏/自动重启，且无法进入BOOT模式 → 系统盘固件损坏或CPU散热失效，自行刷机=变砖风险99%；
- HMI显示乱码 + USB口失灵 + SD卡无法识别 → 触摸屏主控SOC芯片软故障，需专用编程器+密钥解密；
- 冲床滑块下死点重复定位精度＞±0.1mm，且排除所有电气/液压因素后仍超标 → 极可能导轨刮伤、曲轴轴承磨损或机身结构应力变形，需激光干涉仪+三维建模评估；
- 安全继电器强制输出端无信号，但所有输入触点正常、接线无松动 → 安全模块内部冗余电路失效，属功能安全等级事故，必须由TUV认证工程师处理。
💡 为什么必须专业介入？
→ 控制系统不是电脑，它没有“重启试试”选项——错误的固件刷写、不当的EEPROM擦除、未授权的密码破解，可能直接导致整套系统永久性逻辑紊乱；
→ 冷门品牌（如安川MP3300、海为H2U系列）或停产型号（如早期欧姆龙CJ1M），其加密机制、硬件接口、调试协议仅掌握在极少数服务商手中；
→ 更重要的是：你的保险合同、质保条款、安全生产责任认定，都要求关键部件维修必须留痕、可溯、合规。 自行强拆，可能让后续索赔变成一场拉锯战。
📞 速捷真实响应记录（2023年Q3）：
- 某汽车零部件厂新代系统密码遗忘 + 程序全损 → 我们4小时到场，用专用解密工具+反编译引擎还原逻辑，72小时内复产；
- 某纺织机械厂西门子S7-1500 CPU崩溃，客户曾尝试第三方刷固件致PROFINET ID混乱 → 我们携带原厂授权编程器+数字证书，2小时完成可信恢复；
- 某食品厂台达AS系列PLC遭雷击，DI模块批量损坏 → 不仅更换硬件，更帮客户加装SPD浪涌保护+等电位联结方案，杜绝二次事故。
——你看，所谓“专业”，不是会修，而是懂边界、守规程、扛得住责任。
✅ 下节预告：《3. 故障预防与长效运维机制建设：让冲孔机比你还爱打卡》——从“救火队员”升级为“健康管家”，附赠速捷定制版《自动冲孔机预测性维护日历》（含冲头寿命计算器、模具更换提醒、供应商SLA对照表）。
毕竟，最好的维修，是设备根本不想坏 😉
IF 冲孔累计数 MOD 10000 = 0 THEN
SET 报警位 M100.0 // 触发“冲次满万”提示
END_IF
