球锁自动装配生产线的系统架构与核心功能，听起来像在讲一台精密钟表的“骨架+神经+五官”——它不光要动得准，还得看得清、听得懂、反应快。
先说球锁机构本身：别被名字唬住，它本质是个靠钢球嵌入凹槽实现自锁的机械快扣结构，常见于汽车座椅调节、医疗设备支架、工业工装夹具等场景。自动化装配难点不在“锁”，而在“稳准快”三字——小到0.1mm的钢球定位偏差，就可能导致锁紧力不足或卡死。因此整条产线不是简单堆设备，而是按“上料→视觉定位→球体压装→扭矩检测→锁紧验证→下料”闭环设计，每步都带反馈，一步不到位，后步全暂停。
控制系统是这条线的大脑和手脚。我们通常用高性能PLC做主控（比如西门子S7-1500或汇川H5U），搭配多轴伺服驱动器实现±0.02mm级定位精度；HMI则不止是“显示屏幕”，而是操作中枢——支持手势滑动调参、异常图标闪烁预警、历史趋势一键回溯。特别值得一提的是，所有伺服轴的启停逻辑、IO状态、报警代码，都通过统一协议（如PROFINET或EtherCAT）实时同步到HMI底层变量区，确保画面刷新延迟＜100ms，真正做到了“所见即所得”。
至于人机交互界面的设计？我们信奉一条土规矩：老师傅戴手套也能点得准。按钮尺寸不小于40×40像素，关键操作加二次确认弹窗，报警信息用中文直述原因（比如“左压头未回零位，请检查限位开关”而非“Error Code 3F72”）。毕竟再炫的架构，也得让现场的人用得踏实。

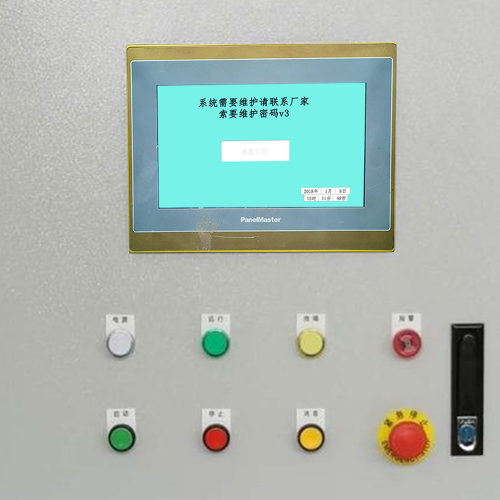

显示密码保护机制的设计与安全实现，这事听起来像给产线装了一把“智能指纹锁”——不是为了防贼，而是防手滑、防错点、防权限越界。在球锁自动装配这种毫厘必较的场景里，一个误触“跳过检测”按钮，可能让整批座椅锁紧力不达标；一次误删参数备份，就得停线两小时重配伺服电子齿轮比。所以密码保护从来不是锦上添花，而是产线稳产的“隐形保险栓”。
为什么非得设密码？三点很实在：第一，防误操作——操作员日常只负责启停和换料，不该有权限调扭矩阈值或屏蔽视觉报警；第二，做权限分级——技术员可查IO波形、导出当班数据，但不能改PLC主程序；管理员才掌握系统还原、用户增删、HMI工程上传等“终极开关”。第三，守产线信息安全——现在连螺丝机都联网了，HMI若裸奔在车间局域网里，随便一台未授权平板连上就能读取工艺配方，风险不亚于把车间图纸贴在厂门口。
我们落地的是三级动态权限模型：操作员用4位数字PIN码（支持指纹快捷登录），技术员需6位字母+数字组合且绑定工牌RFID，管理员则启用双因素认证（密码+USB密钥）。所有密码绝不以明文存HMI nor PLC——而是经SHA-256哈希+盐值扰动后写入加密Flash区。更关键的是“防暴力破解”设计：连续5次输错，账号锁定15分钟；会话闲置超10分钟自动登出；每次登录、权限变更、参数修改，都会在独立日志区记下时间、IP（或设备MAC）、操作人ID——这些记录不走常规通信通道，而是通过RS-485硬线直连本地存储模块，断网也不丢。
说到底，密码不是用来“拦人”的，而是帮人分清“谁该动哪颗螺丝”。
工程落地与运维优化建议，这事不能只靠图纸上画得漂亮，得让产线老师傅点得顺、修得快、停得少。我们不搞“理论很丰满，现场很骨感”的那一套——比如HMI里塞个密码框就叫安全了？那跟给保险柜装个贴纸锁差不多。
3.1 HMI密码模块的嵌入式集成，关键不在“有没有”，而在“融没融”。在TIA Portal环境下，我们不推荐用WinCC Flexible那种老式弹窗控件硬接权限逻辑，而是把密码校验服务封装成独立PLC函数块（FB），由HMI仅调用其状态接口，所有比对、盐值生成、失败计数全在PLC侧闭环完成——这样即使HMI程序被意外覆盖，权限体系依然健在。Codesys平台则更进一步，直接利用其内置的安全任务区（Safety Task）运行认证逻辑，与运动控制任务物理隔离，避免伺服急停时连带卡死登录界面。
3.2 故障不是用来背锅的，是用来迭代预案的。忘密码？我们预留“三键复位”物理组合（如F1+F5+确认键长按8秒），触发本地离线恢复向导，无需工程师带笔记本赶现场；权限同步异常？根源常是HMI与PLC系统时钟不同步导致Token失效，我们强制启用PTP精密时钟协议，并在每次用户登录后自动校验时间差＞500ms即告警；界面冻结？八成是触摸屏资源溢出，我们把密码输入页做成轻量级静态页面，禁用动画、压缩字体包、关闭后台轮询，启动时间压到1.2秒内。
3.3 合规不是应付检查的文档堆，而是设计习惯。ISO 13849-1要求“防护措施失效不得引发危险动作”，所以我们的密码锁定逻辑参与安全回路：一旦管理员权限退出，所有扭矩补偿、速度倍率等非基础参数自动回归安全默认值；IEC 62443则倒逼我们把HMI通信层拆为“操作数据通道”和“配置管理通道”，前者走Modbus TCP限速限IP，后者必须经OPC UA over TLS双向证书认证——不是为了炫技，是让审计老师一查通信日志，就能看清谁在什么时间改了哪行参数。
产线真正的高可用，从来不在参数表里，而在每一次断电重启后，老师傅还能笑着按下那个熟悉的绿色启动键。
