线路板自动打孔机系统锁了？别急着翻说明书，先看看它到底在“生什么气”。
我们见过太多客户一早来电话：“速捷师傅，机器昨晚还好好的，今早一开机——黑屏！急停灯亮着但按不动，PLC模块指示灯全灭，HMI连个呼吸灯都不闪，屏幕上就一行小字：E702……是不是主板烧了？”
答案往往是：没烧，是它“赌气”了。

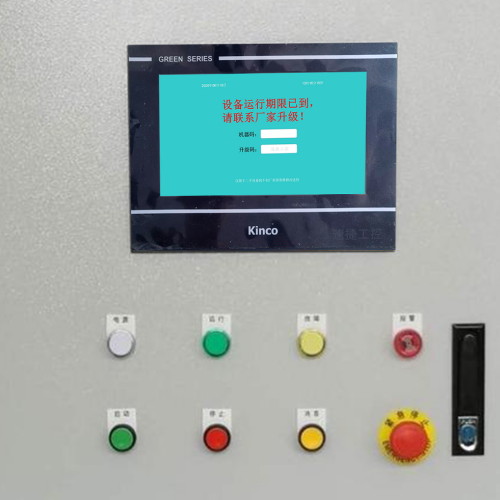

E702不是故障代码，是西门子S7-1200系列给操作员的一张“冷静通知书”，意思是“安全条件未满足，拒绝启动”。而E999更直白——“授权校验失败”，通俗讲就是：你的许可证过期了，或者上位机跟PLC对不上暗号了。
那系统为啥要锁？它其实有套“三重门禁”逻辑：第一道是硬件铁律——急停回路哪怕断了一根线、一个触点氧化，安全继电器立刻切断主控电源；第二道是PLC里的软规矩——比如主轴没回零、刀库卡在换刀半途、伺服抱闸反馈信号丢失200ms以上，程序就自动置位锁存标志；第三道才是“身份认证关”——某些国产打孔系统会绑定加密狗或网络License，一旦时钟偏差超5分钟，或服务器验证超时，直接触发静默锁定。
诱因听着琐碎，但真查起来很规律：七成来自急停链虚接（尤其脚踏开关接线端子松动），两成源于伺服抱闸反馈线被油污腐蚀，剩下那一成，八成是工程师休假前忘了续授权，回来发现整条产线在“待机冥想”。
所以，“系统锁了”不是终点，是设备在用它的方式提醒你：该做一次深度健康体检了。
分层诊断流程与现场应急处置指南，我们把它叫作“打孔机急救三步法”——不是医生抢时间，是产线在等你抢回开机键。
第一步：初级响应，讲究一个“稳、准、慢”。先别急着拆盖子，更别手欠去短接急停。第一件事是确认安全——所有人员撤离工作区，确认防护门关闭、光栅无遮挡、气源压力正常。接着断电30秒再上电，这不是玄学，是给PLC内部电容充分放电，清掉可能残留的锁存误触发。上电后不急着按启动，蹲下来盯三样东西：CPU模块RUN灯是否常亮、IO模块输入点LED有没有随按钮动作同步闪烁、HMI右下角时间是否跳动。顺手点开HMI的“历史报警”页面——别只看最新一条，往前翻五条，E702往往前面跟着一条“Z轴限位开关常闭异常”，这才是真凶。
第二步：中级诊断，得拿出“听诊器”。用TIA Portal或专用调试工具连上PLC，不急着下载程序，先读DB块里的锁存标志位，比如M100.5=1，说明主轴归零信号没到位；DB200.DBX4.0=1，代表刀库定位超时已触发硬锁。同时打开网络诊断视图，看EtherCAT拓扑里有没有设备显示“红色叹号”——常见于打孔头伺服驱动器因油雾侵入导致通讯中断，物理重插网线未必管用，得查终端电阻和分支线长度是否超标。
第三步：高级干预，属于“持证上岗”环节。临时解除非安全类软锁（比如坐标系未校准导致的锁定），需输入二级工程师密码，并自动生成带时间戳的操作日志，系统自动抄送设备主管邮箱。重刷授权证书前，务必先导出当前G代码偏置表和钻孔坐标系原点参数包——这些数据一旦覆盖就再也找不回来。我们有客户曾因跳过这步，重刷后所有钻孔位置整体偏移0.18mm，整批PCB板直接报废。
记住：所有“解锁”操作，本质都是为复产争取时间，真正的解药，永远藏在故障根因里。
长效预防体系构建与智能化运维升级路径，我们管它叫“让打孔机自己学会不锁机”。
很多客户问：修完这次，下次还锁怎么办？我们的回答是——别总等它锁了再修，得让它想锁都难。这就像给汽车装ABS、胎压监测和自动泊车，不是等爆胎了才换轮子。
设备侧加固，是第一道物理防线。比如在急停回路上加装独立安全继电器，哪怕PLC程序跑飞了，硬件回路照样能硬切断主轴电源；再比如在钻头夹持机构里嵌入微型振动+温度双模传感器，打孔到第837次时若检测到微米级颤振加剧，系统就主动提示“建议更换钻头”，而不是等到刀具崩裂触发E999锁机。还有那个“打孔前自动校准协议”——每次开机首件加工前，设备会自动执行三轴零点复位+主轴跳动补偿+Z轴压力标定，把人为漏操作的漏洞从根上堵死。
管理侧规范，解决的是“人因风险”。授权证书不是买来贴墙上当装饰的，我们帮客户建起电子台账，到期前15天、7天、当天三次邮件预警，连抄送名单都能按角色配置。《系统锁定应急SOP》也不再是PDF文件躺在共享盘里吃灰，而是直接嵌入MES工单流——维修工接到报警，点一下“启动锁机处置流程”，系统自动调出对应机型的解锁口令规则、历史同类事件处理记录、甚至关联的备件库存状态。
智能化演进，则是把经验变成算法。通过边缘计算网关实时抓取时间戳、伺服电流曲线、HMI操作序列、IO触发频次等27类数据源，系统能判断出“连续3次手动跳过校准步骤后第4次开机，锁机概率上升64%”。这个“高风险锁机倾向指数”会推送到设备看板，也同步给维保计划模块，自动生成下周的专项点检任务。预防，从此有了刻度，而不只是口号。
