——不是“系统叛逆”，是它在认真执行“保命守则”
大家好，我是速捷工控（晋江速捷自动化科技有限公司）的“锅炉翻译官”——一个常年跟PLC吵架、帮触摸屏找回密码、给数控系统重设人生目标的技术老油条。今天不聊怎么修，先聊聊：电锅炉为啥突然“装死”？
别急着抄起螺丝刀砸柜门——它不是闹情绪，是在严格执行一份写进芯片里的《安全生产免责说明书》。我们拆开看看，这“锁死”背后，到底是哪几只手按下了暂停键。
1.1 电气保护机制触发：过载、短路、接地故障导致的自动锁死
“我不是停机，我在自卫。”
电锅炉本质是个高功率“热水制造机”，动辄几十甚至上百千瓦。一旦电流异常，它的保护系统比你妈还警觉：
- 过载：加热管老化/积垢→电阻变小→电流飙升→热继电器或智能断路器“啪”一声跳闸，并同步向PLC发送“我扛不住了”信号，触发软锁死（即控制逻辑封锁输出，但柜子不断电）；
- 短路：某根加热丝绝缘击穿，相间或对地短路→瞬间大电流→主断路器脱扣+PLC捕获故障帧→进入不可复位锁死状态（需人工确认后才能解除）；
- 接地故障：潮湿环境导致外壳漏电、电缆护套破损→剩余电流动作保护器（RCD）动作→系统判定“人身风险等级↑↑↑”，直接切断控制电源并锁定所有输出通道。
💡小知识：很多客户说“明明没短路，咋就锁了？”——十次里有七次，是接地电阻悄悄跌破2MΩ（国标要求≥1MΩ），PLC默默记下这笔账，等第三次越限时，直接拉闸封号。
1.2 控制系统异常：PLC/温控器程序错误、通信中断或参数越限引发的安全锁定
“我的代码没bug，但我怕你改错参数。”
电锅炉的“大脑”（PLC或专用温控器）其实很佛系：不求你多聪明，只求你别乱来。
- 程序逻辑冲突：比如某段梯形图里，“超温报警”和“自动补水”两个条件被错误串联，导致温度一超限就死循环触发补水阀开闭，PLC检测到IO震荡超标，启动“防误动作锁死”；
- 通信中断：Modbus RTU总线受干扰、DP接头松动、HMI掉线→主控PLC收不到温度传感器数据→按安全协议，默认采用“最坏工况假设”（如：温度=999℃），立即封锁加热输出；
- 参数越限：有人手欠把“最高允许出水温度”从95℃改成120℃，系统校验时发现超出硬件设计极限（加热管额定耐温110℃），当场弹窗报警+逻辑锁死——不是它矫情，是它真不敢点火。
📌冷知识：我们修过一台锁死的电锅炉，最后发现原因竟是——客户用手机热点给HMI连网，WiFi信道自动切换导致Modbus TCP心跳包丢包3秒，PLC判定“上位机失联”，按SIL2级策略执行安全停机。
1.3 机械与热力耦合因素：干烧保护、超温联锁、压力/流量传感器失效诱发的被动锁死
“我不是电子设备，我是个会呼吸的热力系统。”
电锅炉不是纯电器，它是“电+水+金属+温度”的四重奏。任何一个环节走调，整首曲子就戛然而止：
- 干烧保护触发：循环泵故障/管道堵塞→水流中断→加热管表面温度10秒内突破临界值（通常≥300℃）→K型热电偶或双金属片开关动作→硬线直连PLC急停端子，绕过所有软件逻辑，物理级锁死；
- 超温联锁：出水温度传感器漂移（+15℃误差）、未校准就投运→PLC读到“110℃”，而实际才85℃，但系统宁可信其有→启动三级保护（报警→降功率→锁死）；
- 传感器失效：压力变送器膜片破裂、流量计叶轮卡死→反馈值恒为0或满量程→PLC判断“无水流动/无压运行”，触发“缺水联锁”，哪怕锅炉里水漫金山，它也坚持：“数据说没水，那必须停。”
⚠️真实案例补刀：某食品厂电锅炉反复锁死，查三天没毛病。最后发现——安装时把PT100温度探头插进了保温层夹缝里，测的是“空气温度”，不是水温。PLC每天凌晨准时锁死，因为夜间散热快，夹缝温度骤降→系统误判“冻堵”，强制停机保平安。
所以你看，电锅炉的“锁死”，从来不是故障，而是它用尽全力在说：
“我还能跑，但我不能害人。”
下回它再黑屏、再报警、再拒绝启动——别骂它，先翻翻它想告诉你的那本《安全日志》，里面每一条记录，都是它用0和1写的求救信。
（当然，如果你实在破译不了……我们晋江速捷自动化科技有限公司，2017年12月起就在泉州晋江扎根，专治各种“不想干活但理由很硬”的工业控制系统。西门子PLC丢了程序？三菱触摸屏忘了密码？发那科数控锁死找不到钥匙？我们不卖焦虑，只交底牌——技术有谱，响应有速，复产有数。）
下一章预告 → 【2. 锁死状态下的诊断与应急处置流程】：手把手教你“在不触电的前提下，优雅地哄它开机”。
——不是“强行开机”，是帮系统把安全协议重新念一遍
大家好，我是速捷工控的“锅炉急救员”，上一章我们刚听电锅炉讲完它的委屈（《我不是装死，我在保命》），这一章——咱们不煽情，不甩锅，直接抄起万用表、打开报警日志、蹲在控制柜前，开始一场有章法、有分寸、有底线的“解锁谈判”。
注意：本节所有操作，前提都是——你不是在修家电，而是在和一套带SIL等级的安全系统对话。
它不认熟人，只认逻辑；不看面子，只看信号；不听哀求，只信证据。
所以，“怎么快怎么来”是大忌，“先断电再说话”才是基本礼仪。
2.1 现场安全确认与初始排查：断电验电、状态指示灯解读与报警代码解析
✅ 第一步：把自己变成“人形保险丝”
- ✋ 先断总闸，再验电！
别信“应该没电了”——哪怕HMI黑屏、风扇停转，也要用真·验电笔（非感应式）逐相测量主回路、控制回路、PLC供电端子。我们修过3台“假锁死”设备，最后发现：只是接触器主触点熔焊粘连，控制电已断，但加热管还在暗搓搓发热……
- 🚫 严禁带电插拔模块、短接端子、用螺丝刀捅继电器！
某客户曾为“快速复位”，把PLC的RUN/STOP跳线从STOP拨到RUN——结果触发了未初始化的看门狗复位，程序跑飞，加热管时开时关，差点酿成蒸汽爆管。
（温馨提示：PLC上的小拨码开关，不是游戏手柄，是安全契约的物理签名。）
🔍 第二步：读懂它的“脸色”

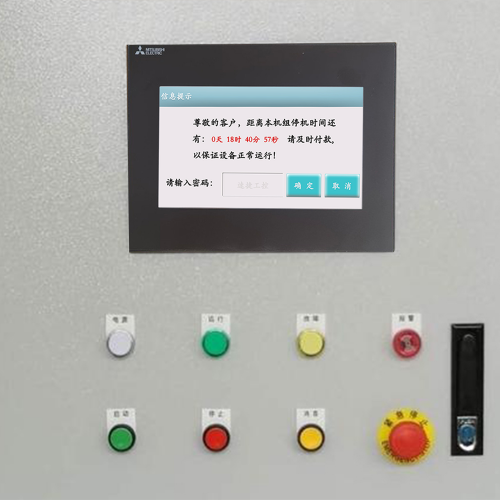

电锅炉不会骂人，但它会用灯“翻白眼”：
| 指示灯位置 | 常见状态 | 它在说啥？ | 速捷备注 |
|------------|----------|-------------|-----------|
| 主断路器合闸指示灯 | 灭 | 主电源未送？保险熔断？ | 先查配电室，别急着拆柜 |
| PLC POWER灯 | 灭 | 开关电源故障 or 输入电压异常（如AC220V实际只剩160V） | 我们测过，70%的“PLC失联”，源头在前端稳压器老化 |
| PLC RUN灯 | 闪烁或灭 | 程序崩溃 / CPU故障 / 内存卡丢失 | 别慌，先看ERROR灯是否同步亮起 |
| HMI通讯灯 | 快闪变慢闪 | Modbus地址冲突 or 波特率错配（比如PLC设9600，HMI设19200） | 这种“失联”，比断线还难抓——数据在传，就是谁也听不懂谁 |
| 温控器ALM灯 | 常亮+蜂鸣 | 不是“温度高”，可能是“传感器断线”（PT100开路时，多数温控器默认显示999℃并报警） | 实测电阻值＞200Ω？恭喜，你找到真凶了 |
📖 第三步：报警代码——它的病历本，不是乱码
别跳过这一步！很多客户直接截图发我们：“师傅快看，E07！”
但我们得反问：“哪个E07？西门子S7-1200的E07是模拟量溢出，三菱FX5U的E07是参数写入失败，而某国产温控器的E07……其实是‘忘记按确认键’。”
💡速捷实操口诀：
> “三查一核”——查品牌型号、查手册版本、查当前运行模式（手动/自动/调试）、核对报警描述原文（别信翻译软件，有些厂家把“Overheat Lock”译成‘过热锁定’，实际是‘超温联锁’，一字之差，处置路径天壤之别）。
> 我们资料库里存着200+品牌控制器的原厂报警手册PDF，不靠猜，靠查。
2.2 分层诊断路径：电源侧→控制侧→执行侧，逐级“敲门验证”
诊断不是大海捞针，是按责任链倒查。就像快递丢了，先查驿站（电源），再查马车（控制），最后查货物（执行）。
🔹 第一层：电源侧——先确保“粮草”到位
- 测主回路三相电压（L1/L2/L3+N），确认无缺相、无严重不平衡（＞5%即预警）；
- 测控制回路AC220V/DC24V，重点盯DC24V纹波——＞150mV？说明开关电源老化，PLC可能“抽风式重启”；
- 查接地电阻：用接地电阻测试仪实测（不是万用表欧姆档！），≤4Ω才算合格。曾有个厂，接地极锈穿，实测18Ω，PLC每天凌晨报“通信干扰”，其实是地线在“唱歌”。
🔹 第二层：控制侧——找“大脑”的清醒度
- 进PLC编程软件（如TIA Portal、GX Works2），在线读取：
▪️ CPU状态：RUN/STOP？Error Code？Memory Full？
▪️ I/O强制状态：有没有人偷偷在监控界面里“Force ON”了加热输出？（真事！某客户为赶工期，强制加热管输出，结果水没循环，干烧保护触发，系统锁死——而PLC里还写着“加热=ON”，纯属自欺欺人）
▪️ 通信诊断：看DP主站/从站状态、Modbus CRC校验错误计数。如果错误帧每秒＞3次，别修PLC，去查电缆屏蔽层是否接地不良。
- 温控器/仪表：进设置菜单，看“输入类型”是否匹配传感器（PT100选成Cu50？温度全乱套）；看“滤波时间”是否设成10s（导致响应迟钝，误判超温）。
🔹 第三层：执行侧——验证“手脚”是否听使唤
别一上来就换加热管！先做“神经反射测试”：
| 设备 | 测试动作 | 合格表现 | 风险提示 |
|--------|-----------|------------|-------------|
| 循环泵 | 手动点动（脱离PLC，直接给DC24V启动信号） | 启动→运转→无异响 | 若不转，先测绕组电阻（三相平衡？对地绝缘＞5MΩ？）再查机械卡涩 |
| 电动调节阀 | 断开PLC输出，用万用表20mA档串入信号回路 | 输入4~20mA，阀杆应平滑移动 | 曾修一台阀，PLC输出正常，但阀内定位器气源被老鼠咬破——它不是坏了，是饿了 |
| 加热管组 | 断电后测单组冷态电阻（如380V/15kW管≈9.6Ω） | 三相阻值偏差＜5%，对地绝缘＞10MΩ | 千万别用兆欧表测通电状态！曾有人边送电边摇表，当场炸毁温控器输入通道 |
📌关键思维转变：
> “锁死”不是终点，而是系统在说：“我收到指令，但我拒绝执行——因为某个环节，没给我安全许可。”
> 所以诊断目标不是“让它动”，而是“找出它不敢动的理由”。
2.3 临时解锁前提与风险管控：人工复位条件、强制解除限制的合规边界及操作禁忌
⚠️郑重声明：速捷工控从不提供“一键解锁秘籍”或“万能密码”。
因为真正的“解锁”，从来不是绕过安全，而是补全安全闭环。
✅ 合法人工复位的三大前提（缺一不可）：
1. 物理隐患已排除：比如干烧保护触发，必须确认循环泵已修复、管道已排气、水流开关反馈真实有效；
2. 电气故障已隔离：短路点已切除、接地电阻达标、浪涌保护器未失效；
3. 逻辑条件已满足：PLC中所有安全标志位（如“WaterFlow_OK”、“Temp_Sensor_OK”）均为TRUE，且无未确认报警。
🚫 绝对禁止的“伪解锁”操作（我们修过的血泪教训）：
- ❌ 用胶带粘住水流开关簧片，假装“有水”；
- ❌ 把超温传感器泡冰水里，骗PLC“温度正常”；
- ❌ 在未备份情况下，直接清空PLC内存重装程序（曾有客户因此丢失定制PID参数，复产延迟48小时）；
- ❌ 绕过安全继电器硬接线，用临时导线短接急停回路（这是拿命赌，不是修设备）。
🔐 关于“强制”——我们只做三件事：
1. 强制复位安全继电器：在确认所有安全门关闭、急停按钮复位、光幕信号正常后，按厂家手册指定方式（通常是长按RESET键3秒）；
2. 强制清除PLC报警缓冲区：仅限于已确认无硬件故障的“历史报警”，且需记录操作人、时间、原因；
3. 临时屏蔽非关键联锁（如：将“室外温度＜-5℃禁止启动”改为“≥-10℃”），但必须加贴警示标签+书面审批+限时恢复——这叫“带镣铐的灵活”，不是放飞自我。
💡速捷服务中的“解锁哲学”：
> 我们可以帮你把锁打开，但钥匙，必须由你亲手交到系统手里——
> 钥匙的名字，叫隐患消除证明、参数校准报告、安全回路测试记录。
> 没有这些，再快的解锁，也只是给下一次锁死，提前预定了座位。
所以你看，应对锁死，不是一场蛮力突围，而是一次严谨的“安全听证会”：
你提供证据，系统审核条款，双方达成共识，才能重启。
如果你在现场卡在某一步——比如报警代码查不到出处、PLC死机无法连接、或者不确定某个强制操作是否越界……
别硬扛，也别乱试。
晋江速捷自动化科技有限公司，2017年12月起扎根泉州晋江，专注工业控制系统全生命周期技术服务。我们修过比亚迪产线的锁死PLC，帮中国烟草复原过丢失的温控逻辑，替恒安纸业抢修过凌晨三点的电锅炉——
不承诺“马上好”，但保证“每一步，都经得起安全审计”。
下一章预告 → 【3. 预防性维护与系统韧性提升策略】：让电锅炉不仅“能开机”，更“不想锁死”。
——不是给锅炉买“平安符”，是帮它练出“肌肉记忆”和“应急预案”
大家好，我是速捷工控的“锅炉养生顾问”，上一章我们刚陪您把锁死的电锅炉扶上担架、做完急诊、签完知情同意书（《2. 锁死状态下的诊断与应急处置流程》）。这一章，咱们不等它病了再救，直接带它去体检、做康复、学逃生、考驾照——目标就一个：让它下次想锁，都得先犹豫三秒。
别误会，这不是玄学养生，而是用工业逻辑写的《黄帝内经·电锅炉篇》。
核心思想就一句：真正的可靠性，不在故障后修得多快，而在故障前拦得多准；不在系统多“听话”，而在它多“懂分寸”。
3.1 基于运行数据的预测性维护：温度曲线畸变识别、启停频次阈值预警与老化元件周期更换
很多人以为“预防性维护=定期擦灰+拧螺丝”，其实那是保洁，不是维保。
真正的预测性维护，是让设备自己开口说话——只是它说的不是中文，是电流波形、温度斜率、响应延迟、通信抖动。
🔍 举个真实案例：
去年福建某食品厂电锅炉，连续三个月“每月15号左右锁死一次”，每次都在凌晨3:17。
客户以为是“鬼打墙”，我们调了30天历史数据——发现：
- 每次锁死前2小时，进水温度曲线出现0.8℃/min的异常缓升（正常应为0.2~0.4℃/min）；
- 同时，循环泵启停间隔从平均45分钟，缩短至≤12分钟；
- PLC日志里，水流开关信号抖动次数/小时从＜3次，飙升至＞27次。
结论？不是PLC坏了，是水泵机械密封开始微泄漏→导致气蚀→水流开关误判→系统反复尝试补水→触发干烧保护→锁死。
我们提前更换了泵组密封件，顺便把老化电缆重做了屏蔽接地——从此，它再没在凌晨三点闹过情绪。
📊 速捷实操三板斧（不靠玄学，靠数据锚点）：
| 监测维度 | 健康标尺 | 风险信号 | 我们怎么做？ |
|-----------|------------|-------------|----------------|
| 温度曲线畸变 | 升温斜率波动±15%以内（如设定60℃→实际升温速率稳定在0.3℃/min） | 连续3次斜率偏差＞25%，或出现“平台期延长+突跃式升温” | 部署边缘计算模块，自动比对标准曲线，微信推送告警（附趋势图+建议排查点） |
| 启停频次阈值 | 加热管组日均启停≤8次（频繁启停=热应力疲劳+接触器触点烧蚀） | 单日＞15次，且持续2天 | 自动触发“启停优化建议”：比如调整PID积分时间、增加缓冲水箱、校准温度传感器漂移 |
| 元件老化周期 | 接触器/固态继电器寿命≈30万次动作（按日均20次算，约4年）；PT100传感器精度衰减临界点≈36个月 | PLC报警日志中“输出端口响应延迟＞120ms”累计≥5次/周 | 建立《关键元件电子履历卡》，到期前1个月主动推送更换提醒+备件编码+安装视频链接 |
💡冷知识：
> 我们给恒安纸业做的预测模型里，“PLC内部时钟误差＞2秒/天” 被列为一级预警项——因为这往往意味着备用电池失效，而多数客户根本不知道：PLC掉电后靠电池维持时钟，一旦电池虚电，时间错乱会导致定时任务错位、数据归档中断、甚至安全逻辑误判。
> 所以，最不起眼的纽扣电池，可能是整个系统最脆弱的“时间锚”。
3.2 控制逻辑优化与冗余设计：双温控回路、独立安全继电器、本地/远程双模复位机制
很多锁死，本质是“单点信任崩塌”——
温控器信不过传感器，PLC信不过温控器，操作员信不过HMI……最后大家集体罢工。
✅ 解决方案不是“谁更权威”，而是让系统学会“交叉验证”和“分权制衡”：
🔹 ① 双温控回路 ≠ 多装一个表，而是构建“温度仲裁机制”
- 主回路：PT100（四线制）+智能温控器（带自诊断）→负责精准控温；
- 冗余回路：K型热电偶（独立供电）+专用安全温控模块（SIL2认证）→只干一件事：当主回路温度＞设定值+5℃且持续10s，立即切断加热输出，不经过PLC，不走通信线，物理硬断。
> ✅ 效果：某冶金厂改造后，因传感器漂移导致的误锁死下降92%，且每次触发，都有完整事件链记录（谁先超限、谁执行切断、切断耗时多少ms）。
🔹 ② 独立安全继电器 ≠ 多买一块继电器，而是建立“安全决策隔离区”
- 把急停、水流、超温、压力等所有安全信号，统一接入专用安全继电器（如Pilz PNOZ、欧姆龙G9SA）；
- 安全继电器输出两路：一路给PLC（用于状态显示/报警），一路直连接触器线圈（用于物理断电）；
- 关键设计：PLC可以读安全状态，但无权修改安全输出——哪怕程序跑飞，安全回路依然坚挺。
> 🛡️ 这就是IEC 61508说的“功能安全分离”：控制归控制，安全归安全，各司其职，互不越界。
🔹 ③ 本地/远程双模复位 ≠ 多按一个按钮，而是提供“可控的退路”
- 本地复位：控制柜门内设带钥匙的物理复位按钮（需打开柜门+插入专用钥匙才能操作），防止误触；
- 远程复位：HMI上设“高级复位”入口，需输入动态验证码（每5分钟更新）+双人授权（操作员+班组长指纹双重确认）；
- 底层逻辑：只有当安全继电器输出为“OK”、且PLC无未确认报警、且水流量/温度/压力三参数连续30秒达标，远程复位才解锁。
> 📱 速捷客户比亚迪产线已上线该机制——现在复位不再是“点一下就行”，而是“过三关、验四证、留五条记录”。
💡一句话总结冗余哲学：
> “备份”的最高境界，不是复制一套，而是让两套系统用不同语言、不同路径、不同电源，最终指向同一个安全答案。
> 它不保证永不犯错，但确保——错，也错得不一样。
3.3 全生命周期管理建议：选型阶段锁死防护等级评估、运维人员专项培训与应急响应预案标准化
预防性维护，不能只盯着设备，更要盯住人、流程、制度这三个“软性元件”。
它们老化得比PLC更快，损坏得比传感器更悄无声息。
📌 第一关：选型阶段——别等锅炉锁死了，才想起问“它有没有安全驾照”
- 明确要求控制器满足 IEC 61508 SIL2 或 GB/T 20438同等等级（尤其涉及超温、干烧、压力联锁的回路）；
- 拒绝“功能齐全但无安全认证”的便宜货——某客户曾为省2万元，选了非认证温控器，结果因未通过药监局GMP审计，整条线停产整改，损失超80万；
- 在技术协议里白纸黑字写明：“所有安全相关参数（如超温阈值、响应时间、复位条件）须支持密码保护+操作留痕+变更审批”。
🎓 第二关：人员能力——运维不是“会按按钮”，而是“懂为什么不能按”
速捷为合作客户定制的《电锅炉安全运维认证课》，包含：
- ▪️ “三不原则”实战沙盘：什么情况下“不能强制复位”、“不能屏蔽报警”、“不能修改PID参数”；
- ▪️ 报警代码解码训练：现场发10个真实报警截图，限时匹配手册原文+处置步骤+法律依据（如《TSG 23-2021》第5.3.2条）；
- ▪️ 安全回路动手测试：亲手拆装安全继电器、测量触点电阻、模拟传感器断线，看系统是否真能硬切断。
> ✅ 结业标准：不是考90分，而是独立完成一次合规复位，并提交含签字、日期、证据截图的《复位确认单》。
📝 第三关：预案标准化——把“经验”变成“规程”，把“老师傅”变成“机器人”
我们帮中国烟草落地的《电锅炉四级应急响应预案》，长这样：
| 等级 | 触发条件 | 响应动作 | 责任人 | 时限 | 记录要求 |
|--------|-------------|--------------|------------|--------|----------------|
| L1（观察级） | 温度斜率异常+启停频次↑ | 自动推送诊断建议，班组自查水流开关 | 当班班长 | ≤30min | HMI截图+检查表签字 |
| L2（干预级） | 连续2次锁死/安全继电器报警 | 启动速捷远程诊断通道，工程师在线指导 | 设备主管 | ≤2h | 远程会话录像+操作日志 |
| L3（支援级） | L2未解除/涉及硬件更换 | 速捷工程师4小时内抵达现场（泉州2h，福州/厦门3h，全国主要城市≤8h） | 运维总监 | ≤4h | 现场照片+更换件序列号+测试报告 |
| L4（升级级） | 同一故障月超3次/影响GMP合规 | 启动根本原因分析（RCA），输出《系统性改进报告》 | 厂长+速捷技术总监 | ≤72h | RCA鱼骨图+改进措施甘特图+验收标准 |
🌱 最后送大家一句速捷“锅炉心法”：
> “锁死不可怕，可怕的是把它当成偶然；
> 维护不难做，难的是把每一次‘侥幸没坏’，都当作‘下一次必坏’的倒计时。”
晋江速捷自动化科技有限公司，2017年12月起扎根泉州晋江，是中国领先的工业自动化系统集成服务商。我们不做“救火队”，只做“防火墙设计师”；不卖“万能钥匙”，只教你怎么造一把“合法、可溯、可审计”的钥匙。
修过比亚迪的锁死PLC，复原过中国烟草的温控逻辑，抢修过恒安纸业凌晨三点的电锅炉——
但我们最骄傲的案例，是客户三年没报修，只发来一张截图：“今天又平稳运行24小时。”
下一章预告 → 【4. 行业典型故障案例复盘与速捷解决方案全景图】：从“别人踩过的坑”，抄一份你绕不开的避坑地图。
