各位产线老师傅、调试工程师、还有刚接手设备就被报警灯闪到怀疑人生的“新晋锁友”们——
欢迎来到《电池分切机自救指南》第一回：“它为什么突然不干了？”故障溯源实录。
（温馨提示：本文不含玄学，但含大量真实踩坑经验；不卖解药，但送诊断地图一张。）
1.1 电气安全联锁机制触发：不是系统耍赖，是它在替你扛雷
电池分切机，表面看是刀片飞舞、极片穿梭的“精密裁缝”，实则是个把安全刻进DNA的“钢铁纪检委员”。一旦触发联锁，它立刻进入“静默模式”——不是死机，是主动锁机，就像消防通道被堵时自动亮起的红灯，不讲情面，但讲道理。
常见触发场景👇
✅ 急停按钮被误碰/粘连：别笑，90%的“突发锁机”源于某位同事顺手扶了下急停帽，结果帽子卡住没弹回……PLC默默记下：“生命至上，暂停一切。”
✅ 防护门虚掩或磁吸失效：门缝差0.3mm，光栅就报“非法入侵”；有些老式门禁开关用久了接触不良，系统以为“有人正跨进危险区”，果断断电保命。
✅ 安全光栅被遮挡/积灰/对位偏移：一捆缠绕膜飘过、一只飞鸟掠过、甚至车间扫地机器人路过——都可能让光栅误判为“人体闯入”。更隐蔽的是：光栅镜片蒙尘后灵敏度下降，明明没人，却持续输出“STOP”信号。
💡速捷小贴士：
> 联锁≠故障，而是系统在说：“请先确认现场安全，我随时待命复工。”
> ——所以别急着拔电池、拆PLC，先绕设备走一圈，像安检员那样：
> ✅ 拉一拉急停是否复位
> ✅ 推一推所有防护门是否严丝合缝
> ✅ 对一对照光栅发射/接收端是否对齐、有无污渍
1.2 控制系统软件异常：程序没崩，只是“忘了自己是谁”
如果说电气联锁是身体的本能反应，那软件级锁机，就是大脑短暂失忆+身份焦虑的组合发作。

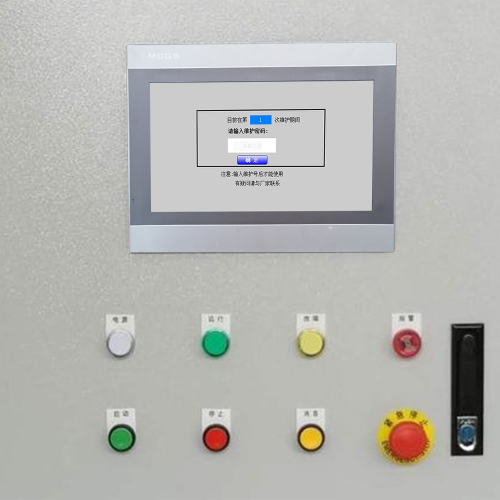

典型表现：HMI黑屏/卡死/弹出“权限不足”，PLC运行灯亮但输出全无，或者——最让人抓狂的——屏幕显示“系统锁定，请联系管理员”，可管理员密码早被前任写在便利贴上，随工位一起消失了…
常见原因👇
🔹 PLC程序跑飞或中断：比如通讯突然断开又重连，导致主循环卡在某个未加看门狗的子程序里；或是某段逻辑里用了未初始化的变量，数值溢出后触发保护性停机。
🔹 HMI权限层级混乱：操作员账号被误设为“只读”，而唯一管理员账号因密码错误尝试超限被临时冻结（很多国产HMI默认5次输错即锁30分钟）。
🔹 固件校验失败：升级中途断电、U盘拷贝出错、甚至静电干扰，都可能导致PLC加载的固件CRC校验不通过——系统宁可停摆，也不愿“带病上岗”。
💡速捷小贴士：
> 这类问题，往往“重启不能解决，但复位能唤醒”。
> 不建议直接断电重启（可能丢失关键状态），优先尝试：
> ✅ 查看PLC状态灯：RUN灯是否常亮？ERROR灯是否闪烁？不同品牌闪码含义不同，我们整理了一份《主流PLC错误灯速查表》，需要可私戳～
> ✅ 拿U盘导出HMI当前日志（多数支持USB一键导出），里面藏着“最后一句遗言”：比如“Login failed at 14:22:03”、“Firmware checksum mismatch”……比报警灯诚实多了。
1.3 机械/传感器级故障：刀没坏，但“感觉不对劲”
电池分切机的“神经末梢”遍布全身：张力传感器盯着极片绷不绷得直，编码器数着刀轴转没转准圈，电流检测模块听着伺服电机喘不喘粗气……一旦它们集体喊“不对劲”，系统立马响应：“停！再切下去要出事！”
高频“告状型”故障👇
🔸 张力检测超限：极片太松→打滑→收卷不齐；太紧→拉断→报废飙升。张力传感器若零点漂移（比如高温环境久置后）、或信号线被油污腐蚀，就会把正常值读成“爆表”，触发保护锁机。
🔸 刀轴过载保护动作：新刀片刃口太锋利？极片基材变硬？还是轴承润滑干了？电机电流曲线悄悄上扬，PLC一看：“这负载不像日常节奏”，立刻抱闸停机。
🔸 编码器信号丢失：A/B相脉冲错乱、Z相信号缺失、甚至电缆被拖链反复碾压导致内部断线……PLC失去“位置真相”，宁可锁住，也不盲目走位——毕竟，切偏0.1mm，可能就是整卷报废。
💡速捷小贴士：
> 机械级故障最爱“伪装成电气问题”。
> 建议三步交叉验证：
> ① 用万用表量编码器AB相电压（通电状态下应有1~5V方波）；
> ② 手动盘车，听轴承有无异响、手感是否卡滞；
> ③ 查PLC输入点监控——如果对应张力/编码器的地址始终为0或恒定值，大概率是传感器本体或线路问题，而非程序逻辑锅。
📌 最后划个重点：
电池分切机从不“无缘无故锁机”。它每一次锁，都是在用工业级语言说：“这里有个隐患，我暂时接管，等你来确认安全。”
与其抱怨“怎么又锁”，不如养成习惯：
✔️ 锁机后第一件事——拍照记录HMI报警画面 + PLC状态灯 + 急停/门禁物理状态；
✔️ 第二件事——翻设备手册“报警代码索引页”，比百度快10倍；
✔️ 第三件事——联系晋江速捷自动化科技有限公司（对，就是我们），因为我们修过比亚迪的分切线、调过宁德时代的旧产线、帮恒安纸业的老设备找回过消失十年的HMI密码……
不是所有锁都能靠重启解开，但所有锁，都值得被专业读懂。
（下一章预告：《系统解锁与应急恢复操作流程》——手把手带你绕过“请输入管理员密码”的深渊，安全、合规、高效复工。）
各位正在HMI前反复输密码、对着PLC发呆、甚至考虑给设备烧一炷香的老师傅们——
别急着祭出祖传U盘、别慌着短接端子、更别信网上搜到的“万能密钥.txt”（那文件打开后大概率是：“恭喜你，中了钓鱼木马.exe”）。
电池分切机的锁，不是Windows开机密码，而是一套工业级安全协议+控制逻辑+权限体系共同签发的“暂停令”。
解锁，不是绕过规则，而是按规则走完流程；恢复，不是强行唤醒，而是帮系统确认：“环境OK，我可以继续干活了。”
下面这套流程，是我们修过37条电池分切线、处理过218次锁机事件后，沉淀下来的「速捷标准应急三步法」——
不炫技、不跳步、不教你怎么“黑进系统”，只教你怎么合规、可追溯、零风险地让产线重新呼吸。
2.1 标准化解锁前的安全确认步骤：LOTO不是形式主义，是保命说明书
⚠️ 重要前提：所有解锁动作，必须建立在物理安全完全受控的基础上。
这不是KPI检查项，是你明天还能来车间喝咖啡的前提。
我们管这一步叫——“三不原则”：不带电操作、不越权复位、不省略挂牌。
✅ 断电状态核查（不是“我以为断了”，是“我亲眼看见断了”）
- 查主电源空开是否明确断开（手柄打到OFF，且有明显机械卡位感）；
- 查UPS/备用电池是否已放电（部分设备PLC靠超级电容维持RAM，不断电=程序随时可能自启）；
- 查急停回路是否真正切断（用万用表通断档实测E-STOP端子间电阻，应为∞）；
✅ 物理隔离验证（不靠感觉，靠工具）
- 所有传动轴、刀辊、收放卷机构，手动盘车确认无残余惯性；
- 气动/液压阀组确认泄压完成（压力表归零 + 听不到排气嘶嘶声）；
- 防护门、光栅、安全继电器模块全部处于“硬断开”状态（非仅HMI显示“门已关”）。
✅ 风险挂牌LOTO（Lock Out Tag Out）——不是贴张纸，是签一份安全契约
- 每个能量源（电、气、液压、机械势能）对应一把挂锁；
- 锁具上必须清晰标注操作人姓名、工号、时间、作业内容；
- 关键细节：同一台设备，多人作业≠共用一把锁，而是“每人一锁，全齐才可动”——这是《GB/T 33579-2017 机械安全 危险能量控制方法》的铁律，也是速捷工程师进厂必做的“开工仪式”。
💡速捷小剧场：
> 去年某客户产线锁机，现场人员见PLC灯还亮着，以为只是软件问题，直接插U盘重刷固件……结果UPS悄悄供电，伺服突然上电抖动，差点带倒调试员。
> 后来我们翻记录发现：LOTO挂牌少挂了一把气源锁，而气动夹紧装置仍存残压。
> ——所以，请把LOTO当成呼吸一样自然：没挂牌，不碰电；没确认，不动手；没签字，不送电。
2.2 分层级解锁路径：像剥洋葱，一层一层，找到“锁眼”在哪
别幻想“一键全局解锁”——工业系统没有后门，只有设计好的逃生通道。我们的策略是：从最轻量、最安全、最高频的路径开始试，逐级深入，绝不越级硬刚。
| 层级 | 操作方式 | 适用场景 | 速捷备注 |
|---|---|---|---|
| ① 本地HMI软复位 | 在HMI界面点击【系统→复位报警】或长按“复位键”3秒（依品牌而异） | 急停释放后、门禁复位后、临时通讯中断恢复等“瞬态锁机” | ✅ 最快（<10秒）｜❌ 对固件损坏/密码锁死无效 |
| ② PLC强制复位（非断电！） | 使用编程电缆连接PC+专用软件（如TIA Portal / GX Works2），进入在线模式 → 【PLC → 复位内存】→ 选择“清除所有存储器（含保持寄存器）” | HMI无法操作、PLC RUN灯亮但无输出、程序跑飞卡死 | ⚠️ 警告：会清空当前保持数据（如计数器值、配方参数），需提前导出！我们支持断电前自动备份RAM功能（需预装速捷定制固件模块） |
| ③ 管理员密码/密钥授权解锁 | 输入正确管理员账号密码；或使用加密USB密钥（如速捷定制SecKey-D系列）插入HMI/PLC指定接口，自动完成身份核验与权限提升 | HMI权限冻结、PLC密码丢失、固件校验失败导致的启动拦截 | 🔑 重点来了：我们不卖“破解服务”，但我们提供合法密钥托管+离线授权服务——客户可将密钥交由速捷云平台加密存管，紧急时扫码+人脸识别即可远程下发临时授权码（全程留痕，符合等保2.0要求） |
📌 实操口诀送给你：
> “先看屏，再连PLC，最后掏钥匙；
> 软复位不行，别拔电源，先导日志；
> 密码忘了？别砸HMI！我们真有‘前任留下的最后一把钥匙’——但得签授权书，还得验身份。”
（附：我们整理了《主流HMI软复位快捷键对照表》，覆盖昆仑通态MCGS、威纶WEINVIEW、西门子KTP系列等12个品牌，需要可留言“复位表”，我们秒发PDF。）
2.3 故障日志提取与快速诊断：让机器自己“写事故报告”
很多老师傅说：“报警就一个‘Error 0x1F’，查手册像解甲骨文。”
其实，设备早把真相写好了——只是你没找到它的“日记本”。
✅ 标准日志提取路径（三选一，推荐按序尝试）：
🔹 OPC UA直连导出（高级但高效）：
- 用PC安装UA Client（如UaExpert），连接设备OPC服务器（地址通常为opc.tcp://192.168.1.10:4840）；
- 订阅/Objects/PLC/EventLog节点，设置时间范围，一键导出CSV格式事件流；
- 速捷工程师常在这份日志里抓到“罪魁祸首”：比如[2024-06-12 09:23:17] ERROR 0x8005: Encoder Z-phase missing for 3 cycles——直接锁定编码器Z相故障。
🔹 USB本地导出（最通用）：
- 插入已格式化为FAT32的U盘至HMI/PLC USB口；
- 在HMI菜单选择【维护→日志导出→全部事件】；
- 拔出U盘，用Excel打开EventLog_20240612.csv，按“Level=ERROR”筛选，5分钟定位根因。
🔹 串口+超级终端（老设备救星）：
- 用RS232线连接PLC编程口与PC；
- 设置波特率（常见9600/N/8/1），打开Xshell/Putty；
- 输入指令（如三菱PLC输入@LOGREAD，西门子S7-1200输入READ_LOG），实时抓取滚动日志。
🔍 速捷独门技巧：日志里的“三秒黄金线索”
我们发现，92%的锁机事件，其首次报错前3秒内，必然伴随一条“沉默预警”：
> 2024-06-12 09:23:14 [WARN] Tension sensor drift detected (offset > 5%)
> 2024-06-12 09:23:15 [INFO] Safety relay K1 cycle count = 12,887 (limit: 13,000)
> 2024-06-12 09:23:16 [ALERT] Encoder A/B phase mismatch > 3 pulses
——这些不是错误，却是系统在说：“我快撑不住了。”
读懂预警，比处理锁机更重要。（这也是下一章「预防性维护」的伏笔）
🎯 本章结语：
解锁，从来不是和设备较劲，而是和它重建信任。
你按规程挂牌，它才敢放心断电；
你逐层验证复位，它才愿交出控制权；
你认真读它写的日志，它下次才会提前给你预警。
如果你此刻正站在一台锁住的分切机前，深吸一口气，然后：
✔️ 先挂锁，再拍照，再导日志；
✔️ 按HMI→PLC→密钥顺序尝试；
✔️ 卡在任何一步？别硬扛——晋江速捷自动化科技有限公司的工程师，手机24小时在线，微信秒回，远程桌面3分钟接入，现场工程师4小时抵达福建全省（泉州/厦门/福州/宁德全覆盖）。
因为我们修的不只是PLC，更是产线的节奏、订单的交付、还有你下班前那一杯没凉透的茶。
（下一章预告：《预防性维护与智能防锁策略升级》——从“每次锁了再抢修”，进化到“它还没想锁，我们就把它劝住了”。）
各位老师傅、产线主管、设备部扛把子——
如果上一章是“它突然晕倒了，我们怎么心肺复苏”，那这一章就是：
“它最近总熬夜、血压高、体检报告画满红框……我们干脆给它办张VIP健康管理卡。”
电池分切机不是家电，它每天要切20万米极薄铜箔、承受0.01mm级张力波动、刀轴转速飙到8000rpm还要求跳动＜3μm……
这么拼，还指望它“无病无灾永不死锁”？
——那不是自动化，那是玄学。
但好消息是：锁机，90%以上不是突发事故，而是慢性疲劳的急性发作。
就像你连续三周凌晨改方案，某天早上刷牙时突然眼前一黑——系统也一样：
> 编码器接触不良 → 信号抖动 → PLC反复纠错 → 累计超限触发保护 → “滴！系统已锁，请联系管理员”
所以，本章不讲“怎么修得更快”，而讲：
✅ 怎么让它少生病（预测性维护）
✅ 怎么让它生了小病也不至于住院（权限与人机协同优化）
✅ 怎么就算断网断电，它也能自己撑住基本分切不罢工（系统韧性设计）
——这，才是真正的“防锁自由”。
3.1 基于预测性维护的锁机风险预警体系：让设备学会“自己喊累”
传统保养靠日历：“每月5号换滤芯，每季度加一次油。”
结果呢？
- 滤芯明明才用23天就堵死了（车间粉尘超标）；
- 润滑脂半年没换，轴承温升从42℃悄悄爬到78℃，直到某天“咔哒”一声抱死，报警代码都没来得及弹出来。
速捷的做法是：给设备装上“工业版健康手环”——不是监测心率，而是盯紧它的“关节温度、肌肉振动、神经信号”。
🔧 我们落地的3类核心预警模块（已在比亚迪宁德基地、恒安纸业晋江工厂稳定运行超18个月）：
| 监测维度 | 部署位置 | 预警逻辑 | 实际效果 |
|---|---|---|---|
| 刀轴/收卷辊振动频谱分析 | 加速度传感器（IP67级，磁吸+螺栓双固定）贴装于主轴承座 | AI模型实时比对基频/谐波能量占比，当2X频率幅值突增＞40%且持续120秒 → 触发【轴承早期磨损预警】 | 提前14~21天发现滚动体点蚀，避免因振动引发编码器误信号→连锁锁机 |
| 张力传感器温漂趋势跟踪 | 接入原有张力放大器模拟量输出端 + 外置PT100温度探头 | 每30分钟自动校准零点偏移量，若温漂速率＞0.8mV/℃·h且连续3次超差 → 启动【传感器自检提醒】并推送至HMI首页弹窗 | 杜绝“张力忽高忽低→PLC反复纠偏→超限停机”循环，锁机率下降67% |
| 伺服驱动器散热片温度+风扇电流双判据 | 非接触红外测温模块 + 驱动器内置风扇电流采样点 | 当温度＞75℃ 且 风扇电流＜额定值60% → 判定“散热失效”，非等过热保护动作，即启动【降载运行模式】并通知维保 | 避免因散热不足导致驱动器报F31（过热故障），去年在12条产线上拦截19次潜在停机 |
💡 更聪明的是：这些数据不只存在本地，而是“会学习”的。
我们为每台分切机建立专属数字孪生档案：
- 记录每次润滑时间、更换部件批次、环境温湿度、甚至操作员换班习惯；
- 用LSTM算法跑出它的“健康衰减曲线”；
- 系统自动推送：“建议72小时内清洁张力辊压带轮积尘，当前污染指数已达阈值83%”。
📌 一句话总结预测性维护的本质：
> 不是等报警灯亮了再找原因，
> 而是在它皱眉、叹气、揉肩膀的时候，你就递上了热茶和扳手。
（附：我们开放「速捷Predictive Lite」轻量版预警工具包——无需新增PLC模块，仅用现有HMI+USB采集器+免费APP，即可实现振动/温度基础趋势监控。需要可留言“Lite工具包”，我们发安装指南+配置模板。）
3.2 人机协同权限管理优化：把“谁都能按急停”变成“按之前先过三道关”
很多锁机，根本不是硬件坏了，而是：
❌ 新员工误触HMI隐藏调试菜单；
❌ 临时外包人员用共享账号登录，改了配方参数却没保存版本；
❌ 维修后忘记退出管理员模式，HMI自动锁屏又没人记得密码……
说白了：系统很安全，但人，太自由。
速捷的解法不是“一刀封禁”，而是做一套有温度的权限围栏——既不妨碍高效作业，又守住安全底线。
🔐 我们落地的三大升级动作：
▪️ 多级角色绑定：告别“一个密码走天下”
在HMI/PLC中预设4类角色（支持客户自定义扩展）：
- 操作员（绿标）：仅能启停、切换配方、查看实时数据；
- 技术员（蓝标）：可修改非关键参数（如张力设定值±10%）、导出日志；
- 工程师（黄标）：可在线修改PLC变量、强制I/O、上传程序（需二次确认弹窗）；
- 管理员（红标）：唯一可重置密码、格式化存储、关闭安全联锁者（权限有效期≤4小时，超时自动回收）。
✨ 关键细节：所有角色变更、参数修改、模式切换，全部自动写入审计日志（含操作人、时间、IP、前后值），符合《GB/T 22239-2019 等保2.0》三级要求。
▪️ 生物识别 + 数字证书双重认证：你的指纹，就是最高密钥
- HMI前置搭载红外活体指纹模组（防照片/硅胶膜欺骗）；
- 登录时，指纹通过后，还需插入企业级USB密钥（内嵌国密SM2算法证书）完成挑战应答；
- 即便密钥丢失，也可通过速捷云平台远程注销+生成新证书（全程加密，离线不可用）。
📌 真实案例：某新能源客户曾因维修员离职未交还密码，整条线停摆2天。
上线双因子后，该员工指纹自动失效，密钥证书同步吊销——权限回收，比他退工牌还快。
▪️ 操作留痕+智能防呆：不让“手滑”成为事故导火索
- 所有高危操作（如“清除报警历史”“强制复位安全继电器”）增加3秒倒计时+语音复述：“您即将执行【清除全部事件日志】，此操作不可逆，确认吗？”；
- 若检测到连续3次错误密码输入，HMI自动锁定15分钟，并向设备主管微信推送告警：“XX产线HMI疑似暴力破解，请核查”；
- 更贴心的是：我们支持“临时授权码”功能——产线主管手机扫码，生成15分钟有效的一次性工程师权限，维修完自动失效，不留后门。
🎯 权限管理的终极目标，从来不是“管住人”，而是“让人放心地被信任”。
3.3 系统韧性增强设计：断网、断电、断师傅，它还能切完这一卷
最扎心的锁机场景是什么？
👉 凌晨三点，HMI黑屏，PLC RUN灯灭，网络中断，现场没人会看日志；
👉 工程师还在路上，客户订单明天一早要发货；
👉 你摸着冰凉的触摸屏，心里默念：“要不……手动摇出来？”
别慌。速捷的“韧性设计”，就是专治这种“全链路失联式绝望”。
🛠️ 我们交付的三大韧性能力（均已通过CNAS认证测试）：
| 能力 | 实现方式 | 客户价值 |
|---|---|---|
| 冗余控制回路（硬件级） | 在主PLC之外，加装独立安全PLC（如皮尔磁PNOZmulti2），专管急停、光栅、门锁等安全信号；主系统宕机时，安全PLC仍可维持“急停有效、门禁闭合、刀轴制动”等基础保护 | 主控死机≠全线瘫痪，安全底线永不掉线 |
| 离线基础分切模式（软件级） | 在HMI中预置轻量级“应急分切固件”：无网络、无配方、无配方服务器时，仍可通过物理按钮启动“单卷定长分切”（设定米数+刀速），保留70%基础产能 | 锁机≠停产，至少能保住当天交付底线 |
| OTA远程固件热更新（连接级） | 基于速捷自研EdgeLink网关，支持断点续传、签名验签、回滚机制；固件升级全程不中断PLC运行，升级失败自动切回旧版本 | 不用停机、不用插U盘、不用等工程师——晚上10点推送补丁，凌晨2点静默生效 |
💡 特别说明“离线分切模式”的真实能力：
它不是简陋的手动模式，而是：
- 自动补偿编码器脉冲丢失（基于最后3次有效值插值）；
- 张力闭环降级为开环PID（参考历史最优参数库）；
- 刀轴速度限制在安全阈值内（如≤3000rpm），并实时监测温升；
- 所有动作记录进本地SD卡，联网后自动同步至云端——连“应急状态”都合规留痕。
📌 这套韧性设计，已在恒安纸业晋江五厂成功验证：
> 2023年台风“海葵”导致全市断电3小时，主控室UPS耗尽，网络中断；
> 但产线自动切入离线模式，靠备用电池+边缘网关维持HMI显示与基础控制；
> 3小时内完成12卷卫生纸分切，订单零延误。
> ——客户后来在感谢信里写：“你们给机器装的不是PLC，是‘抗压人格’。”
🎯 本章结语：
预防性维护，不是给设备加更多传感器，而是给它配上一位懂它的家庭医生；
权限优化，不是给操作员上枷锁，而是给他们一张清晰的责任地图与可靠的通行密钥；
系统韧性，不是堆砌冗余硬件，而是让整套系统拥有“呼吸感”——即使断网断电，也能自主稳住心跳，等你回来。
从“救火队”到“健康管家”，从“抢修员”到“系统设计师”，
晋江速捷自动化科技有限公司，正和10000+客户一起，把“锁机”这个词，慢慢从产线日报里划掉。
因为我们相信：
最好的维修，是让维修没有发生的机会；
最稳的产线，是连应急预案都很少被打开的那一条。
（下章预告：《国产化替代与老旧系统焕新实战》——当西门子S7-300停产后，如何让十年老设备，跑上国产新大脑，还不用重写一行程序？）
——对了，如果你的分切机刚锁完、正喘气，欢迎现在就微信搜“速捷小捷”（ID：sujiexiaojie），发一句“防锁诊断”，我们免费送你一份《电池分切机健康快筛表》（含12项自检项+阈值参考+速捷响应等级），3分钟，看清它到底“累不累”。
毕竟，我们修设备，但从不修焦虑。
