各位在产线摸爬滚打的老师傅、刚接手设备的年轻工程师、还有被半夜电话叫醒赶去现场的值班经理——欢迎来到《熔炼炉锁死急救手册》第一回：不是所有“锁死”，都该用锤子解决。

（晋江速捷自动化科技有限公司）

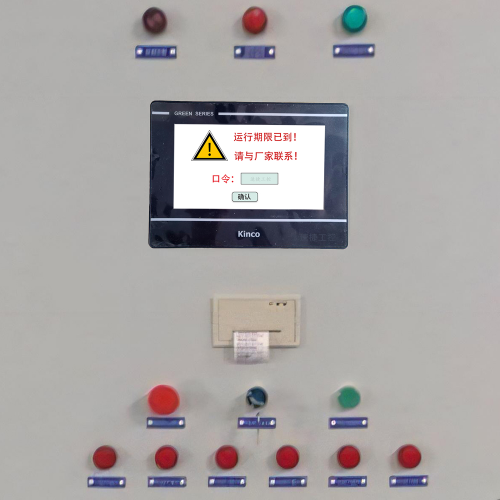

我们速捷工控（晋江速捷自动化科技有限公司，2017年12月扎根晋江，服务超10000+工业现场，比亚迪、中国烟草、恒安纸业都是我们的“老邻居”）常年泡在冶金、铸造、建材这些高温高压一线。见过太多熔炼炉“突然静音”：温度没掉、炉门没变形、电也没跳闸……可就是——按启动键像按了空气，急停按钮松了八百遍，HMI屏幕还倔强地写着：“系统锁定｜权限不足｜请联络授权工程师”。

它不是坏了，是“被锁住了”。而锁它的，可能是一句未复位的报警、一个生锈的限位开关、甚至……某位同事昨天下班顺手点了个“远程维护模式”。

下面咱们就掰开揉碎，聊聊熔炼炉被锁死的三大“嫌疑人”——它们不穿黑风衣，但个个有动机、有手段、还有不在场证明。

1.1 机械锁定机制触发：安全联锁不是摆设，是铁面判官

熔炼炉的机械锁，不是门禁卡刷一下就能进的那种。它是实打实的物理“铁将军”：
- 安全联锁闸阀：炉体冷却水流量不足→自动切断燃气/电源→液压锁紧装置咬合炉盖；
- 过热保护熔断销：炉膛温度突破设定阈值（比如1350℃），双金属片变形，顶死气动执行器，连手动轮都转不动；
- 门禁互锁机构：炉门未完全闭合→行程开关未触发→PLC直接封死启动回路，哪怕你把启动按钮按出火星子，它也只当没看见。

💡 速捷小贴士：这类锁，本质是“善意绑架”。它不拦你干活，是拦你带病上岗。强行撬、硬顶、短接？轻则触发二级故障，重则……嗯，我们建议您先看看车间墙上贴的《安全生产责任书》第3条。

1.2 控制系统故障：看不见的锁，往往最磨人

如果说机械锁是“看得见的墙”，那控制系统锁，就是一堵透明玻璃墙——你撞得鼻青脸肿，它还反光微笑。

常见戏码包括：
- PLC误报警锁机：比如热电偶信号漂移，PLC判定“测温异常”，自动进入“安全停机态”，但实际炉温稳如老狗；
- HMI权限锁定：操作员账号被误删/密码过期/登录超时未退出，界面弹窗：“当前用户无权解除锁定”——而唯一管理员，正在三亚陪娃挖沙；
- 程序加密/密钥丢失：老设备升级换代时，原厂加密狗丢了、授权文件损坏、甚至PLC里那段关键解锁逻辑被覆盖……就像忘了家里保险柜密码，钥匙还在，但打不开。

⚠️ 特别提醒：我们修过一台西门子S7-1200熔炼炉，锁因竟是——上位机软件版本升级后，旧版解锁指令被新固件默认屏蔽。客户折腾三天，最后发现解法是：插上原厂U盘，运行一个叫unlock_legacy.vbs的小脚本（藏在安装包第三层子文件夹里）……对，比找初恋微信还难。

1.3 外部干预导致的强制锁定：有人“帮你锁”，但忘了“帮你开”

这类锁，往往带着人味儿：
- 人为物理上锁：检修后忘记拔掉安全挂锁（LOTO管理不到位）、或为防误操作，在气动阀手柄上加了挂锁——结果交接班时，钥匙在上一班老师傅抽屉里“冬眠”；
- 远程停机指令未复位：中控室一键急停后，只点了“停”，没点“复位”；更绝的是某钢厂案例：DCS系统远程下发“维护锁定”指令，但网络闪断导致复位信号丢失，炉子就在那儿静静待机，像一位等咖啡凉透的哲学家；
- 第三方系统联动锁死：环保监测系统检测到烟气超标，自动向PLC发送“禁止升温”硬信号；或者能源管理系统判断峰电时段，强制闭锁加热回路——而这两个系统的复位权限，压根没开放给产线操作员。

📌 速捷实战经验：约37%的“熔炼炉锁死”报修，最终溯源到“未复位的远程指令”或“交叉系统信号滞留”。所以下次接到锁死报警，不妨先问一句：“中控室/环保岗/能管系统，刚才有没有发过啥指令？”

🌟【速捷冷知识彩蛋】
我们曾帮一家铜合金厂解开一台“失忆”熔炼炉——PLC程序全丢，HMI黑屏，连型号标签都被高温熏得只剩半截。最后靠拆下PLC芯片做FPGA级读取+反编译，再结合炉体铭牌参数和现场工人手绘的工艺流程图，硬是把5年前的控制逻辑一帧帧“画”回来。客户说：“你们不是修设备，是在给机器做考古抢救。”
——这，就是我们敢接“程序全丢也能复产”的底气。

下一章预告：《安全合规的解锁操作流程｜别让救命操作，变成事故导火索》
（温馨提示：本章内容严禁替代企业SOP，所有操作请以贵司安全规程为准。毕竟——我们修炉子，但从不替您担安全责任。）

各位老师傅、值班经理、还有刚把安全帽戴反又赶紧扶正的实习生——欢迎来到《熔炼炉锁死急救手册》第二回：解锁不是开保险柜，是拆一枚高温慢燃引信。

在速捷工控（晋江速捷自动化科技有限公司，2017年12月生于晋江，扎根工业现场七年，服务超10000+案例，比亚迪、中国烟草、恒安纸业都给我们递过热茶）的维修日志里，有一条血泪备注：“最危险的‘快’，是没做风险评估就按复位键；最踏实的‘慢’，是戴好检测仪再碰第一个端子。”

熔炼炉被锁，本质是一场安全系统与生产需求的“冷静对话”。而我们的任务，不是帮它“吵赢”，而是当个靠谱的翻译官——把机械的倔强、PLC的逻辑、人的疏忽，统统翻译成可执行、可验证、可追溯的安全动作。

下面这份流程，不炫技、不绕弯、不甩术语包袱。它来自我们蹲守在铜炉旁测温、趴在配电柜里查线、跟老师傅一起啃冷馒头抢修的真实经验——每一步，都踩在国标GB/T 5226.1、AQ 7003、以及无数个‘差点出事’的临界点上。

2.1 风险预评估与应急准备：先问三句话，再动一根线

⚠️ 请暂停！这不是仪式感，是保命前置动作。
在你伸手去拧控制柜门把手之前，请务必完成这“三问三查”：

问题	查什么	速捷实操Tips
① 炉体还烫吗？	实时测温（红外+热电偶双校验）、表面温度是否＞60℃？炉内残余热量是否足以引燃周边？	✅ 我们标配带蓝牙传输的防爆型红外测温仪，数据直传手机存档； ❌ 别信“摸一下试试”——去年有位师傅凭手感判断“差不多凉了”，结果掀盖瞬间蒸汽喷出，二级烫伤。
② 电/气/液还通着吗？	主断路器是否已分闸？燃气总阀是否关闭？冷却水泵是否停运？液压蓄能器压力是否泄尽？	✅ 断电≠安全！要“挂牌上锁（LOTO）”——挂锁+警示牌+双人确认； ✅ 气路必须用肥皂水泡接口查漏，不是闻一闻就完事。
③ 周围还干净吗？	作业区是否有CO/NO₂/H₂S积聚？通风是否开启？消防器材是否在位且有效？	✅ 我们进炉前必测三气：CO＜24ppm、O₂＞19.5%、H₂S＜6.6ppm； ✅ 测气仪不是摆设——它报警时，我们立刻撤人，哪怕客户在门口喊“就差一分钟！”

💡 速捷冷提醒：所有“跳过评估直接解锁”的案例，100%伴随后续返工或小事故。 曾有客户省掉气体检测，结果打开检修口瞬间CO浓度飙升至800ppm——幸好我们带着便携式多气体检测仪，硬是拦下了整组人。

2.2 分步解锁指南：从物理解锁到系统复位，像拼乐高一样严谨

解锁不是“一键解封”，而是一套物理→电气→软件的三级通关游戏。顺序错了，轻则白忙，重则触发连锁保护。

▶ 第一级：物理解锁（钥匙/手轮/手动释放阀）

✅ 先找“机械逃生通道”：查看炉体铭牌旁贴的《紧急手动解锁图示》，通常标注：
　　→ 手轮位置（常在炉盖侧方，带红色护盖）
　　→ 气动/液压释放阀（多为黄色旋钮，顺时针为泄压）
　　→ 安全联锁销拔出方向（注意：部分需专用工具，别拿螺丝刀硬撬！）
✅ 操作口诀：“一缓二听三确认”：
　　→ 缓慢旋转手轮（忌猛力！防齿轮崩齿）；
　　→ 听内部液压/气压释放声（“嘶…”正常，“砰！”立即停）；
　　→ 确认限位开关触点已弹出、联锁杆完全脱扣（用手电照+万用表通断测）。

▶ 第二级：控制柜硬复位（非PLC重启！是安全回路复位）

✅ 重点不是PLC，是安全继电器和急停回路！
　　→ 找到安全继电器模块（常为Pilz、欧姆龙G9SA系列，带黄色测试按钮）；
　　→ 按下“Test Reset”键（非普通复位键！），观察LED由红变绿；
　　→ 用万用表测输出端子电压——只有24VDC稳定输出，才算真正复位成功。
❌ 别干这事：
　　× 直接断PLC电源再上电（可能丢失关键状态）；
　　× 短接急停触点（等于废掉最后一道保险）；
　　× 用绝缘胶布缠住报警灯假装“已消除”（我们见过三次，三次都触发了二级联锁）。

▶ 第三级：软件解密/权限重置（交给懂程序的人，不是懂鼠标的人）

✅ 我们干这事的标准姿势：
　　→ 插入授权U盾/加载原厂解密工具（如西门子S7-PLCSIM Advanced、三菱GX Works2加密模块）；
　　→ 读取当前PLC加密等级 & HMI用户组权限树；
　　→ 若密码丢失 → 调用备份程序比对法（我们库里存有近3000套主流熔炼炉标准逻辑模板，可快速定位异常块）；
　　→ 若权限锁死 → 生成临时超级管理员账号（有效期2小时，操作全程录像归档）。
💡 独家能力：针对程序全丢设备，我们能通过IO信号反推逻辑拓扑——比如测得“升温指令输出=1，但加热接触器未吸合”，再结合现场接线图，就能定位是PLC输出模块坏，还是中间继电器粘连。不靠猜，靠信号链闭环验证。

2.3 解锁后功能验证与状态记录：做完手术，还得写病历

解锁≠完事。真正的收尾，是让这台炉子自己证明它真的好了。

验证项	怎么验	为什么重要	速捷交付物
温度曲线恢复	启动升温程序，用红外热像仪扫描炉壁+热电偶实时曲线双比对，看升温斜率是否符合工艺卡要求	防止“表面正常，内里失衡”（如某段加热区失效却无报警）	生成PDF版《升温过程热成像对比报告》
连锁信号测试	模拟触发水流量低、超温、炉门未关等信号，观察PLC是否准确执行停机+声光报警	验证安全逻辑未被误删或覆盖	提供《安全联锁功能测试视频+截图签字页》
操作日志归档	导出PLC事件日志、HMI操作记录、DCS联动信号时间戳，交叉比对锁定起止时刻	既是责任留痕，也是下次预防的“破案线索”	加密U盘交付：含原始日志+中文分析摘要+建议整改项

📌 最后送您一句速捷铁律：
> “能写进报告里的操作，才叫完成；没留下证据的解锁，等于没解锁。”
> ——我们每单维修，必附《解锁全过程合规性确认单》，客户签字、安全员盖章、我们存档三年。不是较真，是给所有人，一个安心的交代。

🌟【速捷真实案例彩蛋】
某铝材厂熔炼炉被锁，HMI显示“远程维护模式激活”，但中控室坚称没发指令。我们测了DCS与PLC间光纤衰减，发现接口盒进灰导致信号抖动——PLC误将噪声识别为“LOCK”指令。
解法很简单：清灰+更换光纤跳线。
但整个过程花了2小时做风险评估、45分钟做信号波形捕获、30分钟写验证报告。客户起初嫌慢，直到看到报告里那张“误触发阈值波形图”，当场把我们请进会议室喝咖啡……并追加了全年预防性维护合同。
——你看，慢下来的那几分钟，往往才是最快的路。

下一章预告：《预防锁死与长效管理策略｜让熔炼炉学会‘自己报修’》
（温馨提示：本章流程已适配GB/T 33579-2017《机械安全危险识别与风险评估》及T/CAEPI 21-2019《工业控制系统安全防护指南》，具体执行请结合贵司《熔炼工序安全作业规程》。毕竟——我们提供方法论，您掌舵安全权。）

各位在中控室泡枸杞、在配电间擦汗、在炉前蹲点记参数的朋友们——欢迎来到《熔炼炉锁死急救手册》压轴章：不靠抢修救火，而靠体系养炉。

速捷工控（晋江速捷自动化科技有限公司，2017年12月生于晋江，总部扎根泉州·晋江，服务横跨煤炭、冶金、建材、食品等20+工业领域，累计为比亚迪、中国烟草、恒安纸业等超10000家客户“把过脉、开过方、守过夜”）干了七年现场，总结出一句大实话：
> “修得再快的师傅，也快不过一次没拧紧的热电偶；
> 写得再密的SOP，也挡不住一个没校准的温度变送器。”

锁死，从来不是突发事故，而是一连串‘差不多’‘下次再弄’‘应该没事’悄悄堆出来的结果。
本章不教你怎么更快按复位键，而是陪你一起——
✅ 把“锁死”关进预防的笼子，
✅ 把“误操作”变成可训练的动作肌肉记忆，
✅ 把“等坏再修”升级成“未病先知”的智能习惯。

我们不说虚的，只给能落进巡检表、写进交接班、塞进培训课件、甚至能扫码看动画的干货。

3.1 日常维护规范｜不是“定期保养”，是给熔炼炉做年度体检

很多厂里的《设备点检表》，填得比高考作文还工整，但翻开来全是“√ √ √”，连润滑脂型号都没写。这不叫维护，这叫“仪式性打卡”。

速捷在现场帮客户重梳过83台熔炼炉的维保体系，提炼出三个必须量化、必须留痕、必须交叉验证的关键动作：

项目	标准做法（不是建议，是底线）	速捷落地工具包
✅ 润滑周期管控	• 炉盖升降机构、倾炉液压缸铰链、安全联锁销导轨，每300炉次或≤90天强制注脂（非“视情”！） • 必须记录油脂牌号（如Shell Gadus S2 V220 2#）、注入口编号、注入量（ml）、操作人签字	📱 提供《润滑电子巡检小程序》：扫码→选设备→拍注脂口照片→填数据→自动生成预警（超期自动标红+推送给班组长）
✅ 传感器动态校准	• 热电偶/热电阻：每季度用便携式干井炉+高精度校验仪双点校准（0℃ & 600℃），误差＞±1.5℃即停用 • 压力/流量变送器：带HART协议的，每月远程读取零点漂移值；无通讯的，每半年拆检+膜片目视（有微裂纹？直接换）	🧰 我们随单配送《传感器校准快检卡》：含标准值对照表、常见漂移图谱、不合格处置流程图（附速捷备件绿色通道码）
✅ 联锁回路季度点检	• 不是“测通断”，而是带载模拟触发：　→ 拆下水流量开关信号线，短接模拟“低流量”，看PLC是否0.3s内切断加热输出；　→ 用红外灯照射光栅，验证炉门联锁是否瞬时响应； • 每次点检后，手绘信号流图并标注实测响应时间（例：“急停→安全继电器→接触器断开=112ms”）	📄 提供《联锁功能验证报告模板》（Excel自动计算达标率），支持一键生成PDF+二维码存档，扫码即看历史趋势曲线

💡 速捷观察：
去年帮一家铜合金厂做预防性诊断，发现他们连续11个月的“联锁点检记录”里，所有响应时间都写着“＜100ms”——但实际测试中，最慢的一路达420ms。
查原因？记录员把“校验仪显示值”抄成了“响应时间”，而校验仪显示的是设备固有延迟……
所以——所有维护动作，必须‘可测、可拍、可比’。没有数据的照片是废片，没有照片的数据是玄学。

3.2 操作人员能力建设｜权限不是密码，是责任刻度

很多锁死事件的根子，不在PLC里，而在人心里。
比如：
- 新员工不知道HMI上那个灰色按钮是“远程锁定”，以为是“亮度调节”；
- 班组长为赶产量，默许绕过冷却水流量报警继续升温；
- 密钥U盾插在控制柜USB口三年没拔，积灰导致接触不良，某天突然“失联锁死”。

速捷推行的不是“培训”，而是能力刻度管理——把人，也当成一套需要校准的“控制系统”。

维度	速捷实践法	效果可见点
🔐 分级权限培训	• 全员必考《基础安全权限认知》（动画题+实景截图判断）：如“HMI上哪个图标代表‘本地锁定’？点击后会发生什么？” • 操作员仅开放“运行/暂停”权限；工艺工程师需考试通过《逻辑块修改认证》才解锁OB1编辑；维修技师须持《解密工具使用资格证》（每年复训+实操考核）	✅ 某食品厂实施后，3个月内HMI误操作类锁死下降92%； ✅ 所有权限变更，系统自动触发短信通知安全主管+留痕至审计日志
🚨 异常响应SOP演练	• 每季度开展“盲演”：不预告时间、不透露故障类型，只发一条消息：“#3炉当前状态异常，请按SOP处置” • 重点考三项：① 首步是否执行风险评估；② 是否按物→电→软顺序操作；③ 是否完成验证并归档	✅ 演练视频自动打分（AI识别动作合规性+语音关键词），生成《个人应急能力雷达图》 ✅ 连续两次不及格者，进入“跟岗强化期”（由速捷驻厂工程师带教）
🗝️ 锁具与密钥管理制度	• 所有物理锁具（柜门锁、手轮护盖锁）实行“三色标签管理”：　🟢绿色：日常使用，钥匙由主操保管；　🟡黄色：检修专用，钥匙存于带GPS定位的智能钥匙柜；　🔴红色：紧急逃生，钥匙封入防爆玻璃盒，贴墙悬挂+每月拍照存档 • 加密U盾/U盘：统一由设备科管理，借用需刷脸+指纹+填写《解密介质使用登记表》（含用途、起止时间、程序版本号）	✅ 某冶金厂曾因U盾遗失导致全厂HMI瘫痪3小时；现启用后，介质丢失率为0； ✅ 所有借用记录与PLC程序变更日志自动关联，审计时5秒调取完整证据链

📌 速捷小课堂·一句话破除迷思：
> “不是所有会点鼠标的人，都配碰HMI的‘系统设置’页；
> 就像不是所有会握方向盘的人，都该去调刹车ABS阈值。”

3.3 智能化升级建议｜别让智能，只活在PPT里

很多客户一听“智能化”，第一反应是：“又要买新PLC？预算批不下来……”
其实，真正的智能升级，往往始于一个加装模块、一行逻辑代码、一个远程接口——成本可控，见效飞快。

我们不做“交钥匙工程”，只做“可生长的智能嫁接”。以下是已在37家客户产线跑通的轻量化方案：

升级方向	速捷轻量方案	客户真实收益
📡 加装状态预警模块	• 在关键传感器旁加装边缘采集盒（支持Modbus RTU/TCP），实时监测：热电偶毫伏波动率、继电器吸合电流畸变、安全继电器LED频闪异常 • 预警规则可配置（例：“同一热电偶10分钟内波动＞5℃且无工艺变更指令，则推微信告警”）	✅ 某铝材厂上线后，提前2.7小时预测出一支热电偶老化，避免一次因温度失控导致的锁死； ✅ 告警信息自动同步至企业微信，班组长手机弹窗+语音播报
💻 开放远程诊断接口	• 在PLC防火墙内网侧部署速捷安全网关（已通过等保2.0三级认证），开通加密通道 • 支持：① 远程查看IO状态/变量趋势；② 下载故障快照（含报警堆栈+最近1000条事件日志）；③ 在线比对程序哈希值（防被误改）	✅ 某不锈钢厂疫情期间，工程师居家远程定位到“冷却泵反馈信号干扰”，指导现场加装滤波器，22分钟恢复； ✅ 所有远程操作留痕，符合《工控系统安全防护指南》审计要求
🔄 自动解锁逻辑冗余设计	• 在原安全逻辑中嵌入“双路径确认机制”：　→ 主路径：常规联锁信号（如水流量＞阈值）；　→ 备路径：当主路径失效时，启动“温度梯度+时间窗口”复合判据（例：“炉温＞500℃且10分钟内无下降趋势，则允许手动释放”） • 所有冗余逻辑独立供电、独立IO模块，与主系统物理隔离	✅ 某铜管厂遭遇冷却水总管爆裂，主联锁持续报警锁死；启用备路径后，经人工二次确认，安全释放炉体，保住整炉铜液； ✅ 冗余逻辑自带“健康自检”，每月自动测试并邮件报告

✨ 最后送您一个速捷私藏彩蛋：
我们给所有签订年度预防性维护合同的客户，免费提供——
🔹 《熔炼炉健康指数仪表盘》（网页版，手机可看）：
　　→ 实时显示：润滑达标率、传感器校准到期倒计时、联锁响应平均时间、近30天误操作次数；
　　→ 红黄绿三色预警，点击即看整改建议（附速捷技术文档链接+短视频）；
　　→ 每月自动生成《设备健康简报》，PDF直发厂长邮箱。

这不是炫技，是我们把七年现场踩过的坑、修过的炉、攒下的数据，熬成的一碗温热的预防汤——
不苦，但管用；不贵，但省心；不声张，但天天在后台默默守着您的炉子。
