各位陶瓷厂的老师傅、产线调度员、电气工程师，还有那位刚被HMI弹窗吓到差点把咖啡泼在PLC上的新同事——欢迎来到「速捷工控·陶瓷设备锁屏急救站」第一期：《陶瓷设备系统被锁的成因分析》。
（温馨提示：本文不卖课、不推销、不念说明书，只讲人话+干货+一点点冷幽默——毕竟，谁还没被一台突然黑屏的施耐德HMI“背刺”过呢？）

（晋江速捷自动化科技有限公司）

1.1 硬件层面锁定：安全联锁装置与急停机制触发

“不是我锁你，是系统怕你把自己锁进窑炉里。”

陶瓷产线，向来是“高温+高压+高粉尘+高节奏”的四高战场。为保人机平安，设备自带一套硬核“保安队”——安全继电器、急停按钮、光栅、门禁开关、温度/压力/液位超限传感器……它们不靠Wi-Fi联网，全靠硬线“说一不二”。

常见“硬件锁”场景👇
✅ 急停拍下去没复位：你以为按了就完事？错！得先旋松、再长按2秒、再确认三次（不同品牌复位逻辑堪比解锁保险柜）。
✅ 安全门未关严实：釉料喷房的防护门缝卡了半片瓷砖渣——系统：“拒绝开机，宁可停产，不赌运气。”
✅ 热电偶断线误报超温：窑炉实际300℃，但传感器信号丢了，PLC一慌：“熔了！熔了！”立马切断燃气阀+锁定传动链。

💡速捷小贴士：这类锁定不看密码，只认物理状态。修之前，请先绕设备走一圈——摸摸急停有没有弹出来、看看安全门磁是否吸合、晃晃接线端子有没有虚接。有时候，一把小毛刷+一颗螺丝刀，比十套解密软件还管用。

1.2 软件层面锁定：PLC程序异常、权限管理失效或固件校验失败

“代码没bug，只是它今天不想理你。”

如果说硬件锁是“肌肉记忆”，那软件锁就是“情绪管理失控”。尤其在陶瓷行业——老旧设备多、二次改造多、非标程序多，PLC就像一位年过半百的老技师，记性不太好，脾气还不小。

典型“软件锁”三宗罪👇
🔹 PLC程序跑飞/死循环：某次升级后，一个没加WDT（看门狗）的步进控制块卡在第7步，导致整个主控逻辑挂起——HMI显示“系统待机”，其实它正在原地打坐。

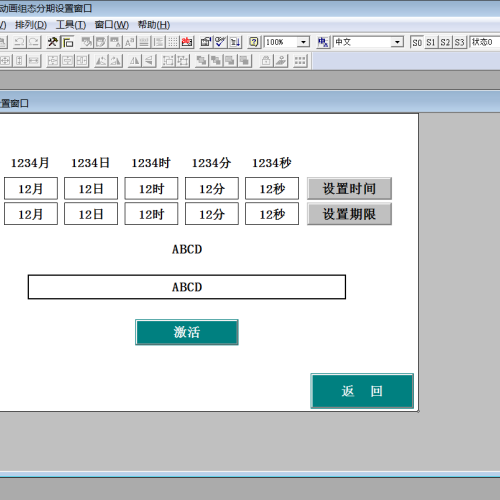

🔹 密码权限崩坏：管理员账号被误删、密码策略升级后旧固件不兼容、甚至有人用“admin/123456”当超级密码结果被系统自动封禁……最后发现：连“取消”按钮都灰了。
🔹 固件校验失败：换了个国产触摸屏替代原装昆仑通态，烧录时没注意校验位配置，PLC一读到签名不匹配，直接启动“防御模式”：禁止所有写操作，连复位指令都拒收。

💡速捷小贴士：我们服务过晋江某知名陶瓷厂，他们一条辊道窑的西门子S7-1200连续锁机3次，最后发现是某段注释里混入了中文字符（PLC固件版本太老，不认UTF-8），导致块加载失败——不是程序错了，是它“看不懂你的文艺范儿”。 这类问题，靠的是经验+日志+一点点考古精神。

1.3 外部因素诱发：电网波动、通信中断、非法操作或未授权远程访问

“你没动设备，设备却觉得全世界都在针对它。”

陶瓷厂的配电室，常和球磨机、空压机、大功率干燥塔共用一路母线——电压闪变？谐波超标？零线漂移？PLC表示：“我CPU都抖了，还怎么干活？”

常见“外因锁”名场面👇
⚡ 电网“打喷嚏”：雷击或隔壁车间大型电机启停引发瞬时压降，PLC掉电重启后进入“安全冷启动模式”，所有输出强制清零+HMI锁定，等人工确认。
📡 通信链路集体失联：PROFINET环网断了一点，主站以为从站全叛逃，直接切到本地备控逻辑——结果备控逻辑没更新，设备停在半空中。
🕵️ “热心同事”远程连错IP：IT部给全厂统一分配IP段，结果有人把调试电脑连进了窑温控制网段，一顿乱Ping+误发MODBUS广播包，PLC当场触发防攻击保护，锁死所有通讯口。
⚠️ U盘带毒上岗：工人用个人U盘拷参数，里面藏着个“自动运行.bat”，插进HMI USB口瞬间激活逻辑篡改脚本——系统：“检测到未知行为，已隔离。”

💡速捷小贴士：我们曾帮泉州一家建陶企业溯源一次神秘锁机，查了三天日志，最终发现是厂区Wi-Fi路由器定时重启（每早5:00），而某台远程监控PLC恰好设置了“网络心跳超时即锁定”——原来，最危险的敌人，是那个默默打卡的路由器。

📌划重点总结（速捷人手一份的“锁因三问”）：
❓ 它还能动吗？ → 若伺服抱闸、气阀关闭、接触器无响应 → 先查硬件联锁；
❓ HMI能进吗？ → 若能进但按钮灰、菜单空、提示“无权限” → 锁在软件层；
❓ 最近有啥“不一样”？ → 换过配件？升过固件？来过新人？修过电网？→ 外因永远藏在变化里。

下一期，咱们就带着这份“病因清单”，直奔《解锁与应急响应流程》——教你怎么在老板冲进车间前，用3分钟让设备重新吐出第一块砖坯。
（友情提示：那把传说中的“本地复位钥匙”，其实就藏在控制柜右下角第三个空开盖板后面……嘘，别告诉别人。）

——晋江速捷自动化科技有限公司｜2017年冬扎根闽南，专治各种“不听使唤”的工业设备
（服务过比亚迪的电池线、中国烟草的包装机、恒安纸业的卷纸机……当然，也陪无数陶瓷厂熬过窑炉凌晨三点的抢修夜）

各位正在控制柜前蹲着、手里捏着万用表、眼神飘向车间主任办公室方向的兄弟们——欢迎来到《速捷工控·陶瓷设备锁屏急救站》第二期：《解锁与应急响应流程》。
（友情提示：本章不教你怎么“绕过密码”，但会告诉你——为什么有些锁，根本不需要密码；有些解法，比输密码快10倍。）

2.1 安全优先级评估：先分清“是门没开”，还是“门根本没装把手”

在陶瓷厂现场，我们常听见一句灵魂拷问：
> “师傅，PLC黑了，HMI锁了，能马上解开吗？”
我们的标准回答永远是：
> “先别急着解——得先搞清楚，它到底是‘被关进屋’，还是‘屋子压根没建好门’。”

🔍 物理锁定 ≠ 逻辑锁定，这事儿，得像中医“望闻问切”一样分层看：

类型	特征表现	典型成因	速捷判断口诀
物理锁定（机械/电气互锁）	接触器不吸合、伺服抱闸不松、气阀无动作、急停灯常亮、安全继电器输出端无电压	急停未复位、防护门磁失效、热继电器跳闸、安全光幕遮挡、接地异常	✅“摸得到、听得见、测得出”——万用表一搭，真相自现
逻辑锁定（HMI/SCADA禁用）	HMI显示“操作禁止”“权限不足”“系统锁定中”，但PLC运行灯亮、通讯灯闪、I/O点有信号	密码丢失、用户组误删、程序块加密、远程锁定指令未清除、OPC UA会话超时未释放	✅“看得见、点不动、查不到日志”——这是代码在跟你玩捉迷藏

💡 真实案例小剧场：
泉州某釉线喷枪站突然停机，HMI弹窗：“主控单元已锁定（Error Code: 0x8F2A）”。老师傅抄起螺丝刀就要撬柜门……我们拦住，拿钳形表一夹——发现安全继电器K1线圈电压为0V，再一摸急停按钮底座，温热。拆开一看：按钮弹簧疲劳，按下后卡滞未弹回！
→ 结论：不是系统锁了你，是你亲手按住了它的呼吸阀。
（后来我们顺手送了他们一盒原厂复位弹簧——附赠一张手绘《急停复位三秒口诀卡》，背面还画了个小火柴人演示旋+按+等动作。）

📌 速捷安全铁律第一条：
> 所有解锁动作，必须建立在“物理状态已受控”基础上。
> 没确认急停复位？不碰复位键；没测量安全回路通断？不读PLC状态；没断开主电源验电？不插编程电缆。
> ——我们修的是设备，不是赌徒的骰子。

2.2 标准化解锁步骤：一套“不求人”的四步清醒术

别信网上那些“一键解密.bat”“万能密码大全.xls”——在陶瓷产线，靠谱的解锁，从来不是靠运气，而是靠可追溯、可复盘、可归档的标准化动作。我们把它叫作：“速捷四步清醒术”。

✅ 第一步：身份验证 → 不是“你是谁”，而是“你该不该动这个”

查阅设备《运维授权清单》（我们帮客户建档时强制要求的附件）
确认当前操作员账号具备对应权限等级（如：仅限“设备主管”可解除安全锁定）
若账号失效？启动离线审批通道：通过企业微信/钉钉扫码，调取预存的“紧急解锁二维码”，由产线负责人远程扫码授权（全程留痕，自动归档至审计日志）

🌟冷知识：我们给恒安纸业做的系统里，连扫码解锁都带“窑温实时曲线水印”——防止截图盗用，也防误操作。

✅ 第二步：故障代码读取 → 别猜，让它自己“开口说话”

用原厂编程软件（TIA Portal / GX Works2 / ISPSoft）连接PLC，不下载、不修改、只读取
调出“诊断缓冲区（Diagnostic Buffer）”，重点看：
▪ 最近3条错误事件（含时间戳、模块ID、错误码）
▪ 当前CPU运行模式（STOP / RUN / STARTUP）
▪ 通信接口状态（PROFINET/Modbus/EtherCAT链路质量）
若HMI锁死无法进系统？直接接PLC串口或以太网口，用离线诊断终端（见2.3节）抓取原始报文

💡速捷经验：90%的“神秘锁机”，错误码里早写好了答案。比如西门子PLC报 65280，翻译过来就是：“我刚被断过电，现在不敢自己启动，请人工确认。”——不是故障，是礼貌。

✅ 第三步：日志追溯 → 找到那个“按下回车键的人”

提取HMI/SCADA最近72小时操作日志（非系统日志，是“人干了啥”的记录）
关键字段必查：操作时间、用户名、执行命令（如：LOCK_SYSTEM、RESET_SECURITY）、IP来源、是否带USB插入标记
我们曾帮一家德化瓷企揪出“锁机元凶”：日志显示凌晨2:17，一个叫“Zhang_Support”的账号远程执行了SECURITY_LOCK_ALL——结果发现是IT外包人员误把测试指令发到了生产网段……

✅ 第四步：临时旁路审批流程 → “特事特办”，但得“有据可依”

若确认需临时绕过某安全联锁（如：光栅故障暂未修复，但订单今晚必须出窑），启动三级电子审批流：
👉 操作员提交《临时旁路申请单》（含风险说明+预计恢复时间）
👉 设备主管在线审批（系统自动推送短信提醒）
👉 EHS安全专员终审并生成带唯一编号的《旁路许可凭证》（PDF+二维码，贴于控制柜醒目处）
所有旁路操作，PLC自动记录：启用时间、操作人、旁路点位、倒计时提醒、超时自动恢复

📌注意：旁路≠取消保护！只是给系统戴个“临时口罩”，呼吸还在，心跳照常——这才是真·工业级柔性。

2.3 应急处置工具包：你的控制柜里，本该有这三样“救命小物件”

在速捷服务过的10000+案例里，最常被低估的，不是技术，而是准备度。
就像消防栓旁要挂扳手，我们的建议是：每台关键陶瓷设备的控制柜内，应常备以下“应急三件套”——不占地方，但能抢回黄金30分钟。

🔑 1. 本地复位钥匙（物理级“重启键”）

非万能钥匙，而是定制化硬线复位模块：
▪ 对接安全继电器的TEST端子，模拟标准复位时序（旋→按→等→松）
▪ 带LED状态指示：红灯=回路未通，绿灯=复位成功，黄灯=需二次确认
我们给晋江某抛釉线配的钥匙，还集成了一枚微型温湿度传感器——当柜内温度＞45℃，自动闪烁提醒“散热优先，勿强行复位”

💾 2. 备用PLC固件烧录接口（代码界的“急救包”）

不是U盘，而是一块工业级SD卡+专用烧录底座，预装：
▪ 该设备原始固件（含签名认证）
▪ 最近三次稳定版本备份（带时间戳与MD5校验）
▪ 一份《烧录速查卡》：图文版操作指引（连“卡槽在哪”“拨码开关怎么设”都标红圈）
特别适配老旧设备：比如某台2008年产的欧姆龙CP1H，原厂早已停产编程器，但我们用USB转串口+自研驱动，3分钟完成固件回滚。

🖥️ 3. 离线诊断终端配置指南（没有网络，也能“听诊”）

一台加固平板（IP65防护），预装：
▪ 多协议解析器（支持Modbus RTU/TCP、PROFIBUS DP、CANopen报文解码）
▪ 离线符号表库（含该厂所有设备的地址注释，中文命名，如：“釉泵压力_反馈”）
▪ 故障树导航APP（输入错误码，自动推送排查路径+历史相似案例）
这玩意儿最大的价值？让老师傅也能看懂十六进制报文。我们给德化一位干了30年窑炉的老电工配了一台，他指着屏幕说：“哦，这串数，是喷枪电磁阀在喊‘我卡住了’。”

🎯 最后送大家一句速捷现场口诀（建议抄在控制柜内侧）：
> “一摸二读三查日志，旁路必批、复位看灯、固件认签、离线能诊。”
> 锁不可怕，可怕的是慌着去“撞门”。
> 真正的应急高手，不是最快敲键盘的人，而是第一个蹲下来、摸清设备脉搏的人。

下一期，咱们就聊聊怎么让设备“少生病”——《长效预防与系统韧性提升策略》，从“救火队员”升级为“防火工程师”。
（悄悄说：我们给客户做的“双冗余控制器+热备通信链路”，去年在台风天扛住了连续7小时电网晃动——窑炉没停，砖坯照出，老板请我们喝了三箱铁观音。）

——晋江速捷自动化科技有限公司｜扎根闽南七年，修过10000+台“闹脾气”的工业设备
（比亚迪的电池线、中国烟草的包装机、恒安纸业的卷纸机……当然，也陪无数陶瓷厂，在窑火映照下，把每一次停机，变成下一次更稳的启程。）

各位正在给PLC柜加装散热风扇、边拧螺丝边念叨“这月又锁了三次”的老师傅，还有刚在OA里提交第7份《紧急解锁申请》、咖啡已凉透的设备主管——欢迎来到《速捷工控·陶瓷设备锁屏急救站》第三期：
《长效预防与系统韧性提升策略》。

（温馨提示：本章没有“万能补丁”，但有3个能让设备学会“自己系鞋带”的真实方案；不教你怎么防黑客，但能让你下次被锁时，连电话都不用打——因为系统已经提前给你发了微信提醒：“兄弟，我有点晕，快来看看。”）

3.1 智能预警机制建设：让设备学会“未病先知”

在陶瓷厂，最贵的不是停机一小时损失的3万块，而是停机前那23分钟里，没人听见它悄悄喘不过气的声音。

我们见过太多案例：
- 某德化辊道窑的温控系统，在彻底锁死前37分钟，PROFINET通信延迟已从8ms飙升至420ms，但HMI只显示“通讯正常”；
- 某晋江釉线喷枪站的PLC，在报出F0021（参数校验失败）前一整天，固件CRC校验值每天漂移0.03%——像人发烧前的低烧，却没人量体温。

💡 速捷的解法很朴素：不等它病，先教它写“体检报告”。

🌐 基于OPC UA的实时状态监控 → 不是“看数据”，而是“听脉搏”

我们给客户部署的不是传统SCADA——而是一套轻量级OPC UA边缘代理+本地推理引擎，它干三件事： - ✅ 每500ms抓取一次PLC底层诊断寄存器（非用户程序区，绕过权限限制）：CPU负载、存储余量、通信缓冲区占用率、安全模块心跳间隔；
- ✅ 把20+类信号喂进本地训练的小模型（不联网！纯离线运行）：比如——
> 当“急停回路电压波动频次 + 安全继电器吸合延时 + HMI触摸响应延迟”三项同时超阈值，模型立刻判定：“机械安全链路疲劳风险↑↑↑”，推送预警至企业微信，标题带红叹号⚠️；
- ✅ 自动生成《可执行建议》而非冷冰冰报警：
▪ “建议检查X12端子排第3排第5列接线（松动概率87%）”
▪ “安全光幕供电模块温度连续3小时＞62℃，建议清洁散热片或更换滤网”

📈 真实成效：泉州某卫生瓷企上线后，逻辑锁定类故障下降64%，平均预警提前量达41分钟——足够你泡杯茶、查手册、叫同事，再从容处理。
（他们后来把预警消息自动同步到车间广播：“请注意，3号施釉机安全链路存在亚健康，请巡检员复核急停回路。”——全厂都开始听设备“咳嗽”了。）

🧠 锁定风险预测模型 → 把“可能锁”变成“已安排”

我们不预测“哪天会锁”，而是识别锁定前的共性行为指纹。比如： - 陶瓷设备特有的“釉料沉积→传感器误触发→安全模块反复复位→最终锁死”闭环；
- 或“夜班人员习惯性短按急停测试→弹簧疲劳→某日卡滞→整线逻辑锁定”。

于是我们建了一个产线专属风险图谱：
- 横轴：时间（班次/季节/窑炉周期）、操作类型（换釉/清堵/参数微调）；
- 纵轴：设备健康分（0~100，由23项指标加权计算）；
- 中心点：当健康分＜65且连续2小时未回升 → 自动触发《防锁预检清单》推送给当班组长（含检查项、标准值、历史相似案例链接）。

📌 关键点：所有模型都在客户本地服务器运行，数据不出厂、算法不外包、预警不依赖云端——毕竟，窑火不会等你连上WiFi。

3.2 权限与运维体系优化：让“人”成为系统最稳的防火墙

设备不会自己乱按按钮，但人会。
而最危险的，不是“按错了”，而是按完不知道自己按错了，还顺手删了操作日志。

我们在比亚迪电池线做过一次审计：某次PLC锁机，根源是实习生用管理员账号在HMI上点了“全部初始化”，但系统没留痕——因为默认日志只存7天，且权限组设置里，“操作员”和“管理员”共享同一套密码。

💡 速捷的思路很直白：把“人”的不确定性，变成“流程”的确定性。

🔐 多级角色权限动态管控 → 不是“分权限”，而是“配钥匙链”

我们帮客户做的不是简单勾选“读/写/删除”，而是构建场景化权限沙盒：
- ✅ “换釉模式”下：仅开放釉泵频率、喷枪气压、红外测温区间参数修改权，其余功能灰显+水印覆盖；
- ✅ “夜班维护时段”（23:00–05:00）：自动降级为“受限工程师”角色，禁止执行SYSTEM_LOCK、FORMAT_MEMORY等高危指令；
- ✅ “新员工试用期前30天”：所有操作需双人确认（第二人扫码授权），且每次修改自动触发5秒倒计时，期间可撤回。

🌟 附赠彩蛋：我们给恒安纸业做的系统里，连“急停复位”按钮都做了分级——普通操作员只能复位本工位，设备主管可复位整段，而EHS专员复位时，必须输入当日安全晨会的关键词（如“今天重点：防护门连锁”），输错三次，该账号冻结2小时。

📜 操作审计区块链存证 → 不是“记流水账”，而是“刻青铜鼎”

别担心——我们用的不是公链，而是国产自主可控的轻量级联盟链节点，部署在客户内网服务器上：
- 每次关键操作（登录、参数修改、锁定/解锁、固件烧录）生成唯一哈希值，连同时间戳、IP、MAC、操作人生物特征简码（非原始指纹，是加密摘要）上链；
- 数据不可篡改、不可删除、不可抵赖，且支持按“设备ID+时间段”一键导出司法认可的审计报告（带CA数字签名）；
- 最绝的是：链上记录自带溯源图谱——比如点开一条SECURITY_UNLOCK记录，能直接看到：
▪ 谁操作的？
▪ 审批流走了几级？谁签的字？
▪ 解锁后30分钟内，PLC是否执行了异常指令？
▪ 对应时段的窑温曲线有没有突变？

💬 一位德化客户总监说：“以前查事故，靠翻本子、问人、猜时间；现在打开审计链，输入日期，10秒出证据链——连谁在凌晨三点偷偷改了釉料配比，都标红高亮。”

🎭 定期防误锁演练 → 不是“搞演习”，而是“演真人秀”

我们不搞“请全体人员暂停生产，现在开始模拟锁机”的假把式。
我们做的是嵌入日常的无感演练：

形式	怎么做	效果
“静默预警日”	每月第一个周五下午，系统悄悄触发一次低风险预警（如：模拟安全光幕短暂遮挡），观察谁第一时间响应、谁上报路径正确、谁误点了“忽略告警”	识别流程断点，不扣钱、不通报，只生成《响应热力图》
“权限盲测”	给维修组随机发放一张“今日任务卡”（如：“请将3号窑炉升温速率调整至12℃/min”），但故意不配对应权限——看他们如何走审批、查手册、联系授权人	检验权限设计是否贴合真实作业流
“锁机复盘会”（真锁之后）	不追责，只还原：当时HMI显示什么？PLC诊断缓冲区第几条错误？操作日志里有没有异常IP？有没有人尝试过离线诊断终端？——所有结论汇成一页《防锁改进清单》，下周就落地	把事故变成升级包

🌟 小故事：晋江某抛光线去年台风天电网晃动，PLC自动进入保护锁定，但因提前做过3次“断电重启演练”，班组长5分钟内完成备用固件烧录+热备控制器切换，整线停机仅92秒。老板当场宣布：今年团建去武夷山，全员带家属——因为“你们比窑火还稳”。

3.3 设备全生命周期协同设计：从“能用就行”到“越用越抗造”

很多客户第一次找我们，开口就是：“师傅，这台老设备又锁了，您给看看？”
我们通常会反问一句：“这设备买来时，图纸上有没有标‘可恢复性设计’这四个字？”

——答案几乎都是沉默。

陶瓷产线设备，动辄服役10年+，而很多控制系统，从出厂那天起，就没想过“如果锁了，怎么优雅地醒来”。

💡 速捷的信念是：真正的韧性，不在故障后修得多快，而在设计时就想得多远。

🛠️ 从产线集成阶段嵌入可恢复性架构 → 不是“加冗余”，而是“建双保险”

我们不做堆料式冗余（比如两台PLC一模一样放着，主挂了切备，结果备机固件版本旧了半年……）。
我们做的是语义级热备+链路级自治：

架构层	速捷方案	为什么专治陶瓷产线
控制器层	双冗余PLC采用异构热备： ▪ 主机：西门子S7-1500（跑核心工艺逻辑） ▪ 备机：汇川H3U（跑安全联锁+基础IO） ▪ 关键差异：两套固件独立升级、独立审计、独立日志，但通过自研协议实时同步“安全状态帧”	陶瓷设备常遇粉尘、高温、震动——西门子强在精度，汇川强在抗扰。一台中招，另一台照样守门。
通信层	双物理链路+智能路由： ▪ 主链路：PROFINET（高速工艺数据） ▪ 备链路：工业LoRa（低功耗、穿墙强、抗电磁干扰） ▪ 当PROFINET延迟＞50ms持续3秒，系统自动将安全指令（急停、复位、联锁）切至LoRa通道，其他数据仍走原链路	釉线车间金属结构多、变频器群干扰大，PROFINET易抖动。LoRa不抢带宽、不占IP、不依赖交换机——就像给通信装了对讲机。
人机层	HMI双屏异构设计： ▪ 主屏：昆仑通态（跑图形化操作界面） ▪ 辅屏：定制化单色LED触控板（仅显示：当前模式、急停状态、锁定原因代码、一键复位键） ▪ 主屏黑屏？辅屏自动亮起，且所有安全操作仍有效	窑炉高温区HMI易花屏、触摸失灵。辅屏用工业级LED+物理按键，-20℃~85℃照常工作，连手套都能按。
