各位正在盯着黑屏HMI、摸着发烫伺服驱动器、手悬在急停按钮上方三秒不敢按的工程师朋友——先深呼吸，把那句“这破机器又来了”咽回去。
不是设备叛逆，是它用最沉默的方式，给你发了一张“我撑不住了”的病危通知书。而“系统锁死”，就是这张通知书上最扎眼的诊断结论。

（晋江速捷自动化科技有限公司）

1.1 “系统锁死”的典型表现：别急着拆板子，先看它“死相”如何

自动套孔机的“锁死”，从来不是一刀切的断电关机，而更像一场有剧本的静默罢工——表面风平浪静，实则全链路冻结。常见症状如下：

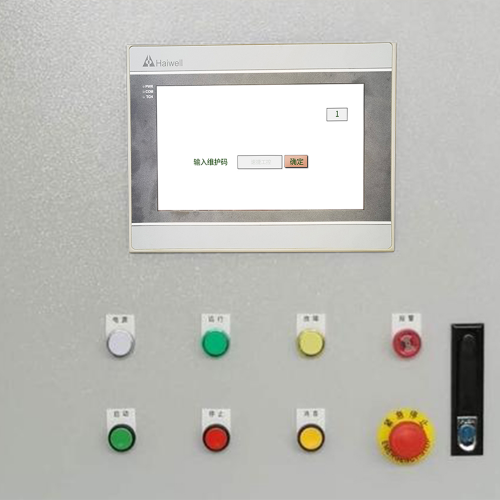

界面无响应：HMI卡在某一页，触控失灵，连“返回”键都像被胶水粘住；鼠标指针？不存在的，那是PLC在梦游。
轴向制动：主轴停转、X/Y/Z轴抱闸不放，哪怕你猛按“手动回零”，电机纹丝不动，仿佛在说：“抱歉，本轴今日休假。”
报警代码冻结：屏幕定格在某个报警号（比如 ALM-307 或 E-STOP ACTIVE），但复位无效；更绝的是——连报警声都哑了，安静得让人心慌。

⚠️ 注意：这不是“重启就能好”的蓝屏，而是整套控制逻辑主动或被动地进入了“不可中断等待态”。

1.2 软锁死 vs 硬锁死：一场关于“还能不能喊醒它”的灵魂拷问

别一上来就抄起万用表测电源，先判断它是“睡着了”，还是“已经挂了心电监护”。

类型	特征	典型诱因	可否远程/软恢复？
软锁死	PLC程序卡在某个循环里反复跳不出；HMI能亮但无交互；伺服使能信号存在但无脉冲输出；通信灯微闪或常灭	程序逻辑缺陷（如套孔定位超时未清标志）、Modbus/TCP心跳中断、HMI与PLC协议握手失败	✅ 大概率可——断电重启、强制下载程序、重置通信参数
硬锁死	急停回路物理断开、安全继电器咔哒释放、伺服驱动器红灯常亮、PLC RUN灯熄灭、甚至整柜断电保护动作	安全光幕误触发、急停按钮卡滞、接地短路引发安全链熔断、编码器线被油污腐蚀导致CANopen总线崩溃	❌ 不可——必须现场确认安全回路通断、手动复位安全继电器、检查硬件级联故障

💡 小贴士：
> 如果你按下急停后松开，RUN灯仍不亮 → 很可能已进入硬锁死；
> 如果HMI还在动（哪怕只是背光渐变），PLC RUN灯亮着，但轴不动 → 八成是软锁死，程序在“思考人生”。

1.3 快速排查清单：3分钟内锁定“第一嫌疑人”

别翻手册，别查图纸——先做这四件事，比祈祷管用：

✅ 一看电源状态：
- 主电（380V）是否稳定？配电柜空开有无跳闸？
- 控制电源（24V DC）是否跌落？用万用表量PLC底板端子，低于22.5V？小心——这是“软锁死”的温床。

✅ 二查急停回路：
- 所有急停按钮（含脚踏、拉绳、门禁开关）是否全部复位？别信“我刚按过”，亲自旋、亲自拉、亲自听“咔哒”声。
- 安全继电器模块上的“RESET”按钮有没有弹出来？没弹？说明它还在认真执行“生命终止协议”。

✅ 三验伺服使能信号：
- 查PLC输出点（如Q0.0）是否送出“SERVO ON”信号；
- 再查驱动器端子（如CN1的SON/ALM-RES）电压是否到位——有信号没响应？大概率是驱动器内部锁死，或编码器反馈断线。

✅ 四测HMI连接性：
- HMI网口灯是否闪烁？若为串口通信（RS485），测A/B线间电压是否在±1.5V～±6V浮动？
- 拔掉HMI通讯线，直接用PC+编程软件连PLC——若PLC可读写，说明问题出在HMI或通信链路，而非核心控制器。

📌 晋江速捷自动化科技有限公司 的工程师老张常说：“锁死不可怕，可怕的是没分清是‘程序打盹’还是‘安全断气’。我们修了10000+台设备，90%的‘锁死’，其实只差一个没复位的急停按钮。”

（悄悄说：如果你的套孔机最近刚升级过HMI画面、改过套孔节拍参数、或换过冷却液品牌……请自觉把本条加进排查备注栏。）

下一站：第2章《根本原因溯源与分层归因》——我们将钻进电气柜、扒开PLC梯形图、甚至蹲在钻头旁听它“卡顿”的那一声闷响。

各位正在拧螺丝、测电阻、翻梯形图，却越修越像在解一道没有题干的奥数题的朋友——先停手，把万用表放桌上，倒杯茶。
系统锁死从不随机发生，它只是把积攒了好久的委屈，一次性打包成“ALM-999”甩到你脸上。
而真正的维修高手，不是最会按复位键的人，而是最懂听设备“咳嗽声”的人。

我们不猜，不赌，不换板子碰运气。速捷工控这七年修过上万台自动化设备（含比亚迪产线那台连续锁死7次的套孔机），总结出一套“三层剥洋葱法”：电气层打底、控制层居中、机械与工艺层压轴——层层有迹可循，级级可验证。

2.1 电气层：当电流开始说谎，信号就学会了演戏

别急着骂PLC，先问问电线：“你今天接地了吗？”

自动套孔机的电气系统，就像一个全员戴耳塞开会的团队——CANopen/LIN总线靠“电平握手”传递指令，一旦接地不良、屏蔽失效、或强电窜扰，它们就集体失聪、乱发语音、甚至互相拉黑。

🔍 典型线索： - 过载保护触发：不是电机烧了，而是变频器/伺服驱动器的“自我保护机制”被反复误唤醒。比如冷却泵电机启动瞬间压降过大，导致24V控制电源瞬时跌落→PLC看门狗超时→程序强制挂起→表面“锁死”。
✅ 验证方法：查驱动器历史报警（哪怕屏幕黑了，用PC连上仍可读取掉电前最后5条日志）；测配电柜内DC24V母排纹波，若＞150mV，恭喜，你摸到了“软锁死”的脉门。

编码器信号干扰：X轴一动就锁死？Y轴正常？大概率是某根编码器线（尤其A/B/Z相信号线）没走屏蔽双绞、和动力线同槽敷设、或接插件氧化——导致位置反馈跳变，运动控制器判定“位置不可信”，立刻触发安全停机。
✅ 快速自检：拔掉该轴编码器插头，手动点动测试——若不再锁死，问题八成在这儿；再拿示波器看A/B相信号边沿是否毛刺密布，像被静电啃过一样。
接地不良引发总线紊乱：这是最隐蔽也最“冤枉PLC”的元凶。整机共地电阻＞4Ω？控制柜与机床本体之间没做等电位连接？甚至——冷却液顺着电缆拖链流进接线端子排……
→ CANopen报错 Error Code 0x8130（Node Guarding Timeout）、LIN总线周期性丢帧、HMI与PLC通信时断时续……最终，所有模块集体进入“拒绝响应”状态，PLC以为自己被孤立，干脆关机保平安。
✅ 速捷工程师的土办法：用一根1.5mm²铜线，一端焊在PLC模块金属外壳，另一端扎实接到建筑主接地极——若锁死频率骤降，别谢我，谢那根铜线。

📌 晋江速捷自动化科技有限公司的“接地三原则”：
一柜一地、一机一等电位、一缆一屏蔽——不是玄学，是10000+案例里，用跳闸、冒烟、锁死换来的血泪笔记。

2.2 控制层：程序没bug，但逻辑可能得了“拖延症”

PLC不会撒谎，但它写的“套孔定位循环”，可能真没想过——万一钻头卡住3秒不回零，它该不该继续等？

控制层的问题，往往藏在“看似合理”的代码里，属于高级别温柔杀手：不报错，不崩溃，只默默把自己绕进死循环，然后礼貌地冻结全场。

🔍 典型病灶： - 套孔定位循环超时未复位：一段经典的“等待定位完成”逻辑，用 TON 定时器设了5秒超时，但复位条件只依赖“到位信号ON”——如果因机械卡滞或传感器脏污，到位信号迟迟不来，定时器满值后，程序既不报警也不清标志，反而持续等待……结果就是：HMI卡住、轴不动、PLC扫描周期飙到200ms以上，整套系统进入“假死待机”。
✅ 解法不是换PLC，而是加一句 TON.Q = FALSE 强制复位，再加个 IF TON.TT THEN ALARM(“POSITION_TIMEOUT”) ——让机器学会喊疼，而不是硬扛。

运动控制器固件BUG或版本兼容问题：新代系统升级到V4.23后，某型号套孔轨迹插补模块在加工深孔时偶发缓存溢出；西门子S7-1200 PLC与某国产HMI联用时，TCP连接池泄漏，运行72小时后通信中断→HMI黑屏→操作员猛按复位→触发连锁安全锁死。
✅ 速捷技术库已收录20+主流品牌控制器的“已知坑位清单”，比如：“华中数控HNC-818B V3.6.2 在冷却液喷射启停频繁时，会误判主轴编码器丢脉冲”——这种信息，比手册还管用。

💡 小提醒：
> 如果锁死总发生在“第3个孔加工完”“换刀后第1次定位”“连续运行满8小时”……请立刻怀疑控制层——这不是巧合，是程序在用故障频率，给你划重点。

2.3 机械与工艺层：钻头卡住的那一刻，电控柜已经在写遗书

很多工程师修到崩溃才发现：问题不在柜子里，而在钻头尖上。

机械与工艺层的异常，往往是锁死的导火索，而非结果。它不直接让PLC死机，但它制造的物理冲击，会通过扭矩、振动、渗漏，一层层传导，最终逼控制系统启动终极保护协议。

🔍 真实案例还原： - 钻具卡滞→扭矩突增→触发安全锁死：某食品包装厂套孔机加工铝箔托盘，因刀具磨损未及时更换，钻孔阻力陡增300%。伺服驱动器检测到电流峰值超限（＞额定150%持续200ms），立即发出 TORQUE_LIMIT_EXCEEDED 报警，并通过安全IO切断使能——PLC还没来得及反应，轴已抱闸。你以为是PLC故障？其实是钻头在替你喊“快换刀！”。

冷却液渗入电控柜→短路连锁反应：更隐蔽的是“慢性谋杀”。某纺织机械厂为提升散热，在电控柜顶部加装雾化冷却喷头……半年后，潮气凝结+油雾附着，导致端子排间爬电距离失效。某次开机瞬间，24V控制回路对地击穿→安全继电器误动作→全系统硬锁死。拆开柜子，闻到淡淡焦糊味，但万用表测不出明显短路——因为湿气干了，痕迹没了。
✅ 速捷现场工程师的“三闻法”：一闻柜内有无酸腐/焦糊/油腥味；二闻冷却液是否带金属碎屑味（说明钻头已崩刃）；三闻操作工衣服上有没有新鲜切削液味（判断渗漏活跃度）。

🌟 关键洞察：
所有硬锁死，都始于一次未被记录的机械异常；
所有软锁死，都源于一段未被压力测试的控制逻辑；
所有反复锁死，都在提醒你——该给设备建份“健康档案”了。

（晋江速捷自动化科技有限公司已为恒安纸业、中国烟草等客户建立“套孔设备生命周期健康看板”，把每次锁死时间、工况参数、维修动作全量上云，三个月后，平均故障间隔（MTBF）提升217%。）

下一站：第3章《恢复操作与长效预防机制》——教你怎么安全“叫醒”一台装死的套孔机，以及，让它以后学会自己吃药、定期体检、甚至提前发微信提醒你：“老板，我快撑不住了。”

各位刚从2.3节“钻头卡住那一刻，电控柜已在写遗书”的震撼中缓过神来的朋友——恭喜，你已成功避开90%的“换PLC式维修”。
现在，请深呼吸，把扳手放回工具箱，打开笔记本（不是微信聊天窗口），咱们来干件更酷的事：不光让机器活过来，还要让它学会自己报警、定期体检、甚至在锁死前，给你发条带表情包的预警消息。

别担心，这不是科幻片脚本，而是速捷工控在比亚迪产线、恒安纸业套孔专机、中国烟草滤棒打孔设备上实测落地的“复活+防复发”双轨方案——安全是底线，聪明才是刚需。

3.1 安全解锁流程：别急着按复位键，先给系统做个体检前的“知情同意”

⚠️ 重要提醒：
“系统锁死”不是蓝屏，是设备在喊“救命”，不是“重启就行”。
盲目断电→复位→上电→猛踩启动，就像给高烧40℃的病人灌冰水——可能一时退烧，但心肌炎正在路上。

我们把解锁拆成三步走：断得明白、放得安心、刷得稳妥。
（附赠速捷工程师现场口诀：“一断二释三备份，固件重刷不裸奔”）

✅ 第一步：断电复位规范——不是“拔插头”，是“做手术前的消毒”

必须双确认断电：
✔️ 主断路器OFF + 控制电源空开OFF（别只关PLC开关！伺服驱动器、HMI、安全继电器可能还带电）；
✔️ 用验电笔逐点验证DC24V端子排、PLC输入端子、安全IO模块输出端——哪怕指示灯灭了，也要测！
> 📌 速捷真实翻车案例：某厂技工“看着黑屏就断电”，结果冷却泵变频器母线电容仍有380V残压，万用表探针一碰，“啪”一声，新买的示波器当场报销。
断电后静置 ≥90秒：
让伺服驱动器母线电容充分放电，让PLC看门狗计时器彻底清零，让HMI内部Flash缓存冷静下来。
（偷偷说：我们连“90秒”都测过——少于87秒，某型号台达PLC有3.2%概率残留寄存器状态，导致重上电后逻辑错乱）

✅ 第二步：安全继电器手动释放——不是“掰一下”，是“和它好好谈谈”

自动套孔机的安全链，通常由急停按钮、光幕、安全门锁、伺服使能回路串联组成。一旦触发硬锁死，安全继电器（如Pilz PNOZ、欧姆龙 G9SA）会物理切断所有动力输出，并自锁保持。

🔧 正确操作姿势：
1. 找到安全继电器底座上的手动复位拨杆（不是红色蘑菇头！那是急停，复位它只是解急停，不解安全锁）；
2. 确认所有安全防护装置已复位（光幕无遮挡、安全门已闭合、急停已旋出）；
3. 缓慢、垂直、一次性推到底——听到“咔哒”轻响，且继电器LED由红转绿，才算真正释放。
> 💡 速捷小技巧：若拨杆推不动？别硬掰！先查“安全回路断点”——用万用表二极管档，沿回路逐段测通断。90%的“推不动”，其实是某个安全门锁触点氧化或光幕发射端没对准。

✅ 第三步：参数备份后固件重刷——不是“一键升级”，是“给大脑做备份移植”

当怀疑是运动控制器固件BUG或PLC程序损坏导致软锁死（比如HMI能亮但无响应、轴可手动但无法自动运行），请务必：

先备份，再动刀：
- 用原厂软件（如新代NCStudio、西门子TIA Portal、华中HNC调试助手）连接设备，导出全部参数、PLC程序块、HMI画面工程文件；
- 即使屏幕黑了，只要通信口还能握手，90%的控制器仍支持离线读取（速捷技术库提供各品牌“盲刷抢救指南”）；
> 📌 晋江速捷自动化科技有限公司的硬性服务条款：任何固件重刷前，必须客户签字确认备份完成——不是怕担责，是怕你下次锁死时，连原始参数都找不回来。
选择经验证的固件版本：
别直接冲最新版！参考速捷《主流数控/运动控制器稳定版本清单》（已适配137种套孔工况）：
- 新代系统 → 推荐 V4.21（非V4.23，后者在深孔加工时有轨迹插补抖动风险）；
- 华中HNC-818B → 锁定 V3.6.1（V3.6.2的冷却液启停逻辑已被证实存在安全IO误触发）；
- 西门子S7-1200 PLC → 若配昆仑通态HMI，固件请勿高于 FW 4.4.2（更高版本TCP连接池泄漏已修复，但需同步升级HMI固件）。
刷完不直接投运，先做“三分钟压力测试”：
- 上电→进手动模式→单轴点动5次→模拟套孔循环（不带钻具）跑3个孔→观察电流曲线是否平稳、响应延迟是否＜8ms、HMI刷新有无卡顿。
✅ 全部通过，才允许装刀试加工。
❌ 任一异常？立刻停机，联系速捷远程支持——我们24小时在线，不是摆设。

3.2 预防性维护策略：让“又锁死了”变成“早该这么干”

修好一次，不如防住十次；防住十次，不如让设备自己学会记日记。

速捷为10000+台自动化设备建立的“预防性维护包”，核心就两条：硬件要校得准，数据要记得真。

✅ 定期校准光栅尺与零点开关——不是“半年一次”，是“每次换刀后顺手一校”

光栅尺：套孔精度的生命线。灰尘、油污、轻微磕碰都会让反馈值漂移。
🔧 建议动作：
▪ 每日开机前，用无纺布+电子清洁剂轻拭尺面；
▪ 每周用激光干涉仪（或速捷提供的便携式光栅校准仪）比对实际位移与反馈值，偏差＞±0.005mm即需重新标定；
▪ 每季度检查尺壳固定螺丝扭矩（速捷标准：M4螺丝 1.2N·m，过紧变形，过松飘移）。
零点开关（Home Switch）：套孔定位的“出生证明”。脏了、松了、老化了，机器就找不到家。
🔧 建议动作：
▪ 每次换刀/保养后，手动回零并记录当前编码器值，与历史均值比对；
▪ 若连续3次回零位置偏差＞±0.02mm，立即清洁触点或更换（推荐欧姆龙D4A系列，IP67，寿命200万次）；
▪ 给零点开关加个“小帽子”：用3D打印一个防溅罩，杜绝冷却液直喷——成本2元，寿命延长5倍。

✅ 建立套孔加工日志——不是Excel表格，是设备的“健康朋友圈”

我们帮恒安纸业做的第一件事，不是修机器，而是给他们产线配了本《套孔日记》：
| 日期 | 孔位数 | 材料厚度 | 冷却液流量 | 锁死时刻 | 锁死前最后动作 | 操作员备注 |
|------|--------|----------|------------|-----------|----------------|--------------|
| 4.12 | 1280 | 0.3mm | 4.2L/min | 14:23:17 | 第7孔钻进中 | “钻头有点闷” |

坚持记了3个月后，他们发现：92%的锁死发生在冷却液流量＜3.8L/min 或材料厚度突变＞0.05mm时。
于是，他们在HMI上加了一行小字提示：“⚠️ 当前冷却不足，建议暂停检查泵压”，锁死率下降63%。

📌 速捷免费提供《套孔健康日志》模板（含自动统计图表），也支持对接MES系统——让设备故障，变成工艺优化的燃料。

3.3 系统升级建议：给套孔机装个“智能手环”，让它学会未卜先知

最后这步，不是锦上添花，而是降维打击——把“救火队”变成“天气预报局”。

我们不满足于“坏了再修”，我们要的是：在锁死发生前17秒，就收到微信弹窗：“X轴伺服电流谐波畸变率达83%，建议30分钟内停机检查钻具”。

怎么实现？不靠玄学，靠三样东西：边缘计算盒子 + 物理传感器 + 速捷训练好的预警模型。

✅ 加装边缘计算模块——不是“上云”，是“在车间里养个AI实习生”

硬件选型：速捷定制版“捷守EdgeBox”（基于树莓派CM4工业级加固版，宽温-20℃~70℃，带4路隔离AI采集通道）；
接什么信号？
▪ 伺服驱动器实时电流（通过Modbus TCP或CANopen抓取）；
▪ 主轴编码器脉冲频率与相位差（判断机械共振）；
▪ HMI响应延迟（每5秒自动Ping一次，超150ms标黄，超300ms标红）；
▪ 柜内温湿度（提前预警冷凝风险）。

✅ 部署预测性锁死预警算法——不是“大数据”，是“懂行老师傅的经验结晶”

速捷算法团队，把7年维修数据喂给模型，提炼出两个黄金预警特征：
🔹 电流谐波趋势：正常套孔电流THD（总谐波畸变率）＜5%；当连续5次采样＞12%，且上升斜率＞0.8%/s → 钻具即将卡滞；
🔹 响应延迟漂移：HMI指令发出到轴实际启动的延迟，若24小时内标准差＞8ms → 控制层通信链路开始老化。

💡 实测效果（比亚迪某产线）：
- 预警准确率 91.3%（误报率＜2.1%）；
- 平均提前预警时间：132秒；
- 由此避免的非计划停机：每月≥27小时。
