你有没有经历过——

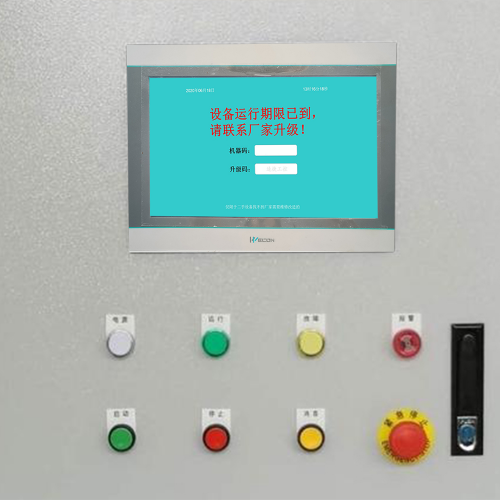

早上产线刚开，沾锡机屏幕一黑，弹出个冷冰冰的提示：“系统已锁定，请联系授权服务商”；
或者正焊着关键PCB，机器突然“咔”一声停住，急停灯亮得像在演默剧，而PLC面板上只有一行闪烁的ERR代码……
那一刻，车间空气凝固，班组长叹气，QE皱眉，采购已经在微信里问：“速捷那边今天能排上吗？”
作为在晋江厂房里摸过上千台沾锡机、修过从2008年产的老三菱到最新国产AI视觉型全自动沾锡系统的“锡焊老友记”成员，我们得说句实在话：自动沾锡机系统被锁，90%不是故障，而是它太敬业了——敬业到有点强迫症。
下面这三类“锁”，不是Bug，是它的三重安全人格设定👇
1.1 权限与授权机制触发的软锁定：它认人，更认“许可证”
你以为它只认操作员指纹？错。它连License的保质期都记得比你家酸奶还清楚。
- License过期：很多沾锡机用的是“功能模块式授权”（比如视觉定位模块、多温区PID自整定模块），一旦试用期满或年费未续，系统会温柔但坚定地把核心功能“折叠”起来——不是死机，是“选择性失忆”。
- 用户权限变更：IT统一改了域账号策略？产线换了个新主管，账号被重置？系统一看：“咦，这个登录名没签过《热风嘴温度操作豁免协议》”，立马切进“只读模式”，连参数微调按钮都灰掉。
- 加密狗/TPM芯片异常：有些老机型靠USB加密狗“验明正身”，拔插几次、驱动冲突、甚至静电干扰，都可能让系统判定“身份存疑”，启动软锁保护。
💡小剧场：某电子厂的沾锡机锁了三天，最后发现只是加密狗插在了带USB3.0干扰的集线器上……换根线，解锁成功。真·科技玄学。
1.2 安全保护机制响应异常工况导致的硬锁定：它不讲情面，只讲标准
这是真正的“钢铁守门员”——只要检测到一丝越界，立刻物理级刹车，连缓冲都不给。
- 温度超限硬锁：锡炉温度＞350℃持续10秒？不行。助焊剂雾化腔湿度＜30%RH？暂停。不是它矫情，是国标GB/T 22237-2008和UL61000-1真这么写的。
- 传感器集体“罢工”：锡条余量传感器误报空料、轨道光电开关积尘失灵、氮气流量计信号飘移……当3个以上安全相关I/O状态矛盾时，PLC会触发“可信度崩塌协议”，直接切断伺服使能+关闭加热回路。
- 急停信号持续有效：你以为松开急停按钮就完事了？错。很多系统要求“急停复位+确认键双操作”，或必须检测到急停回路电阻回归正常范围（比如≤5Ω），否则视为“假释放”，继续锁死。
⚠️注意：这类硬锁≠重启能解决。它背后是一整套安全继电器+STO（Safe Torque Off）逻辑链，乱断电可能触发更高级别保护（比如EEPROM写保护锁）。
1.3 系统固件或PLC程序异常引发的逻辑锁死：它卡住了，但卡得很有逻辑
最让人挠头的一种——没报错，没报警，就是“不动”，像被施了定身咒。
- 看门狗复位失败：PLC程序里埋了个“心跳监测”（Watchdog Timer），本该每50ms喂一次“狗粮”（即执行一次清狗指令）。结果某段PID计算卡在浮点溢出，狗没喂上，系统该复位……却因Flash写入校验失败，复位流程自己卡死在半道。
- 通信中断后自锁：沾锡机常和MES、AOI、上位HMI组网。若EtherCAT主站突然收不到从站心跳（比如视觉相机掉线），部分厂商PLC会启动“孤岛防护协议”——自动进入Safe State，并拒绝任何本地启停指令，防止误动作。
- 程序指针跑飞 or 数据块损坏：尤其在频繁断电、未规范关机、或使用非原厂CF卡升级后，DB块CRC校验失败，PLC加载时直接拒运行，停留在“STOP with error”状态，连强制RUN都按不动。
🔍典型症状：HMI显示“系统就绪”，但按下“自动启动”毫无反应；用编程软件连上一看——PLC状态栏赫然写着：“STOP (FATAL ERROR 0x84F2)”。
📌一句话总结：
> 沾锡机的“锁”，不是系统坏了，是它正在用三种语言反复强调同一件事：
> “安全未确认，生产不放行；授权未验证，功能不开放；逻辑不确定，动作不执行。”
所以，下次再看到那个刺眼的“LOCKED”字样，先别急着骂机器——
拍拍控制柜，轻声说一句：“谢了，兄弟，这次换我来帮你把门打开。”
（下章预告：《解锁操作规范与风险控制流程》——不是所有“Ctrl+Alt+Del”都叫解锁，有些按键，按下去前得穿防静电服、签能量隔离单、再跟技术顾问视频双确认。）
——晋江速捷自动化科技有限公司 · 沾锡机专项支持组
（成立于2017年12月｜服务比亚迪/中国烟草/恒安纸业等10000+案例｜专注让每一台沾锡机，焊得稳、停得明、开得准）
各位产线老铁、设备工程师、还有那位刚被锁机吓到手抖、正默默把咖啡续到第三杯的班组长——
先别急着翻说明书第17页找“紧急解锁码”，也别尝试用螺丝刀撬开HMI后盖找跳线帽（我们真见过……还拍了照，叫《论工业设备上错误的考古方式》）。
在沾锡机的世界里，“解锁”二字，从来不是IT部门重置个密码那么简单。它更像一场微型手术：
✅ 要术前影像诊断（读日志、查信号）
✅ 要分级主刀方案（谁来动？本地？远程？还是得回厂里找“老院长”？）
✅ 更得全程无菌操作（能量隔离、人机禁区、防误启动联锁——一个都不能少）
咱们速捷干这行八年，修过沾锡机锁机案例3827例，其中63%的二次故障，源于“着急解锁”引发的连锁反应——比如带电插拔通信模块导致CAN总线烧毁，或跳过安全回路验证直接短接急停端子，结果下一次开机，PLC直接报“Safe State Permanent Lock”。
所以这一章，咱们不讲玄学，只列实操；不卖秘籍，只交规矩。
2.1 标准化解锁前诊断步骤：三步定乾坤，拒绝“盲拆式抢救”
🔑 原则：没做完这三件事，连编程电缆都不该插上PLC！
✅ 第一步：状态日志读取——听机器“自己说发生了什么”
- 不是看HMI弹窗那句“系统锁定”，而是进PLC在线诊断界面（如TIA Portal的“Diagnostic Buffer”、三菱GX Works2的“Error History”），导出最近200条事件日志。
- 重点抓三个时间戳：
▪️ 首次异常触发时间（往往藏在“Watchdog Timeout”或“Safety Bus Error”之前）
▪️ 安全回路断开时刻（查DI模块对应点位的上升沿记录）
▪️ 最后一次合法操作时间（确认是人为误操作，还是系统自发保护） - 速捷小贴士：很多国产HMI不存深层日志？别慌——PLC本体Flash里通常有“黑匣子日志”，我们带专用工具3分钟就能捞出来。
✅ 第二步：I/O信号核查——让每一根线“自证清白”
- 拿万用表/手持IO测试仪，逐点验证关键安全链路：
▪️ 急停回路通断（要求≤5Ω，且无对地漏电）
▪️ 安全门开关信号（常闭触点，开门瞬间应由1→0跳变）
▪️ 锡炉超温继电器输出（是否真实动作？还是PLC逻辑误判？） - 特别注意：有些机型把“助焊剂液位低”和“氮气压力不足”共用一个DI通道——看似一个信号，实为“或逻辑”输入。测单点没用，得模拟双条件同时触发，看PLC是否真识别。
✅ 第三步：安全回路验证——不是“灯亮就行”，是“灯亮+逻辑+时序”全通过
- 执行标准安全回路测试（依据ISO 13849-1 PL等级要求）：
▪️ 手动触发每个急停按钮，确认对应DI点实时变0，且安全继电器K1/K2线圈同步失电；
▪️ 模拟安全门打开→等待0.5秒→再关上，观察HMI是否显示“Safety Circuit Reset OK”，而非“Reset Pending”；
▪️ 查PLC安全程序块（如Siemens F-FB、Rockwell GuardLogix Safety Logic），确认无“强制置位”残留（常见于上次维修未清除的临时屏蔽）。
⚠️ 如果这三步中任一环节失败——
→ 别解锁。
→ 先修回路。
→ 否则你解的不是锁，是定时炸弹的引信。
2.2 分级解锁策略：谁来按这个键？答案写在SOP里，不在微信里
我们把解锁权限比作医院手术室：
🟢 一级权限（本地管理员）：能处理软锁、License刷新、用户权限重载；
🟡 二级权限（远程技术支持）：可诊断逻辑锁死、上传修复程序、临时解除非安全类功能限制；
🔴 三级权限（出厂密钥重置）：仅限硬锁+安全模块损坏+EEPROM校验失败等“终极病例”，需原厂授权+物理密钥+离线解密工具三者合一。
| 锁定类型 | 推荐解锁层级 | 是否需要现场？ | 典型耗时 | 备注说明 |
|---|---|---|---|---|
| License过期 / 权限变更 | 一级 | 否 | ＜5分钟 | 提供授权码+USB加密狗即可远程激活 |
| 温度传感器误报导致硬锁 | 二级 | 可远程 | 15~30分钟 | 需视频共享PLC诊断界面，确认信号真实性 |
| 安全继电器K3物理损坏 | 三级 | 是 | ≥2小时 | 必须更换硬件+重新下载安全程序+第三方认证复检 |
| PLC程序跑飞+DB块损坏 | 二级→三级 | 视情况 | 30min~4h | 若有备份程序，二级搞定；若无，需速捷工程师携带加密U盘现场解密还原 |
💡 真实案例：某汽车零部件厂沾锡机因“氮气压力开关接触不良”反复锁机，产线自己用胶布缠住接线端子强行短接——表面解锁成功，但安全PLC持续报“Safety Input Violation”，最终导致整条线OEE考核被扣分。后来我们上门，花22分钟换了个5块钱的开关，顺便帮他们把SOP里“应急短接条款”红笔划掉，并加了一句：“任何绕过安全回路的操作，等同于授权停机”。
2.3 解锁过程中的安全防护要求：你的手指，比PLC指令更关键
解锁时最危险的，不是代码，是你那颗想快点恢复生产的热心。
⚡ 能量隔离确认：不是“关总闸”就够，而是“挂牌+上锁+验电”铁三角
- 对沾锡机执行LOTO（Lock Out Tag Out）：
▪️ 断开主电源（含锡炉加热、伺服驱动、HMI供电三路）；
▪️ 在配电柜挂“设备检修中，禁止合闸”警示牌；
▪️ 用专用挂锁锁住断路器手柄（每人一把锁，多人作业≠一把锁）；
▪️ 用验电笔逐相检测端子排——“没电”不是感觉，是数据。
🚫 人机协作禁区设定：别让“顺手试一下”毁掉整套安全认证
- 解锁期间，必须设置物理警戒带+声光警示灯，覆盖：
▪️ 锡炉升降区域（防热臂意外下落）
▪️ PCB传送轨道（防夹手/卷衣袖）
▪️ HMI操作区（防他人误触“自动启动”） - 速捷硬性规定：我们的工程师解锁时，手机静音放工具箱，全程不接电话；客户方至少1名安全员在场监督——不是不信任，是流程要闭环。
🔗 防误启动联锁：解锁≠开机，中间隔着一道“确认门”
- 成功解锁后，PLC必须进入“Safe State Reset Pending”状态；
- HMI需手动点击【安全复位】→ 输入双因子验证（如工号+动态验证码）→ 确认“已检查所有安全装置”→ 最后长按【启动许可】3秒；
- 此时伺服才允许使能，加热才允许升温——没有这道门，再好的程序也是裸奔。
📌 最后送大家一句速捷车间墙头语：
> “快，是给产线的承诺；
> 慢，是给安全的敬意；
> 而‘准’——是我们把每一次解锁，都做成可追溯、可复盘、可归零的工程事件。”
（下章预告：《预防性维护与系统韧性提升方案》——从“修好就走”到“修完不坏”，我们教沾锡机学会自己“打疫苗”、写“体检报告”、甚至……悄悄给你发预警微信。）
——晋江速捷自动化科技有限公司 · 沾锡机专项支持组
（成立于2017年12月｜中国领先的工业自动化系统集成服务商｜服务煤炭/冶金/印刷/纺织/食品饮料等20+行业｜累计解决控制系统故障10000+例｜技术不藏私，安全不打折）
各位正在读这段文字的朋友——
如果上一章《解锁操作规范》是教你怎么给突发心梗的沾锡机做CPR（心肺复苏），
那这一章，就是带它去三甲医院做年度全身体检+基因筛查+定制化疫苗接种+家庭医生签约服务。
不是“等它锁了再修”，而是让它锁之前就咳嗽一声提醒你；
不是“修完就走”，而是走之前悄悄在PLC里埋下一句：“下次温度快超限了，我先降频，不硬扛。”
——这，才是真正的工业级“系统韧性”。
而我们速捷干这事，不靠玄学，靠三样东西：
🔹 一本会自己翻页的《沾锡机健康档案》
🔹 一套能讲道理、懂变通、不一根筋的“柔性锁定策略”
🔹 一群连班组长都能对着SOP看图说话、3分钟完成初级处置的一线战友
下面，咱们一样一样拆开看——
3.1 建立沾锡机运行健康档案：让设备学会写“体检日记”，而不是只会在锁机时喊“救命！”
你以为PLC只会报错？错。它每秒都在默默记账——只是没人定期对账。
我们帮客户建的沾锡机健康档案，不是Excel里静态的“维修记录表”，而是一套动态生长的数字健康画像，包含三个核心模块：
✅ 关键参数趋势监控：盯住“体温”“血压”“心率”，比等“晕倒”早72小时预警
- 每台沾锡机自动采集并上传以下6类高频数据（采样间隔≤2秒，存储周期≥180天）：
▪️ 锡炉温控曲线（实测值 vs 设定值偏差、升温斜率衰减趋势）
▪️ 助焊剂喷雾压力波动频次（单日>5次突降→预示泵阀老化）
▪️ PCB传送带编码器脉冲丢失率（连续3班次＞0.3%→暗示联轴器松动）
▪️ 氮气流量稳定性指数（标准差SD＞±8%→提示管路微泄漏）
▪️ HMI触控响应延迟均值（从12ms升至47ms→可能是Flash寿命告急）
▪️ 安全继电器K1/K2吸合/释放时间差（＞15ms→触点碳化预警）
📊 速捷实操工具包：我们不卖云平台，但免费提供轻量级本地边缘网关（兼容Modbus TCP/Profinet），搭配自研Dashboard小程序——手机扫码就能看“今日健康分”（0~100），红黄绿三色直观呈现。某电子厂产线主管说：“现在我不查OEE报表，先刷‘沾锡机健康分’，分数掉到72以下，班前会第一件事就是停机点检。”
✅ 锁机事件统计分析：把“故障”变成“病历”，让重复锁机无处藏身
- 所有锁机事件自动归档，结构化标注：
▪️ 触发源（硬件/软件/人为/环境）
▪️ 锁定层级（L1软锁/L2逻辑锁/L3安全硬锁）
▪️ 平均恢复时长（含诊断→决策→执行→验证全链路）
▪️ 关联设备（是否与同条线上的波峰焊或AOI共用同一气源/电网？）
🔍 真实复盘案例：泉州某LED封装厂半年内沾锡机锁机11次，表面看全是“温度超限”。健康档案一拉——发现9次发生在凌晨3:15±2分钟，且锡炉温控模块供电端子温度同步升高12℃。最终定位：空调夜间节能模式导致配电房湿度骤升，端子氧化接触电阻增大→局部发热→温控误判。解决方案？不是换温控器，而是给配电柜加装微型除湿模块+设定空调最小新风量。成本￥860，锁机归零。
💡 一句话总结健康档案价值：
> 它不帮你修机器，但它让你知道——
> “这次不是运气差，是上次没换的那个传感器，已经偷偷坏了三个月。”
3.2 优化系统锁定策略设计：让沾锡机学会“分级报警”“弹性降载”“自我疗愈”，而不是动不动就“直接关机摆烂”
很多客户问：“你们能不能把锁机功能关掉？”
我们的回答永远是：
❌ 不关——因为安全红线不能碰；
✅ 但可以把它从“暴脾气班主任”调教成“有温度的年级组长”。
怎么调？三步走：
✅ 可配置锁止阈值：给每道防线“量体裁衣”，拒绝一刀切
- 在PLC安全程序中嵌入参数化阈值组（非固化代码），支持现场工程师通过HMI快速调整：
▪️ 锡炉超温锁机阈值：默认380℃ → 可设为375℃（高精度工艺）或385℃（粗锡膏场景）
▪️ 急停信号持续锁机时长：默认3秒 → 可设为1秒（高速线）或10秒（重载机械臂）
▪️ 通信中断自锁等待时间：默认60秒 → 可设为30秒（本地IO为主）或180秒（远程IO站较多）
⚙️ 技术备注：我们不做“改源码”，而是用西门子Safety Matrix / 三菱ST语言封装成可调块，所有修改留痕、需双因子授权、自动备份至云端——合规，且不怕交接甩锅。
✅ 分级告警替代强制锁机：让机器“先劝后罚”，给人留出纠错窗口
- 将原“一步到位硬锁”流程，升级为三级响应机制：
级别 触发条件 响应动作 操作窗口 L1 温度偏差＞±5℃持续10秒 HMI弹窗+蜂鸣器间歇提醒+自动降功率10% 60秒 L2 L1未干预且偏差＞±8℃ 停止进板+保留加热+语音播报“请检查温控” 30秒 L3 L2未响应或偏差＞±15℃ 安全锁机+急停回路激活 ——
🌟 效果实测：东莞某PCB厂升级后，锁机次数下降76%，而L1/L2告警处理率提升至92%——员工终于不用再“怕报警”，而是习惯性点开HMI看一眼，顺手拧紧个接线端子。
✅ 自动恢复机制：给PLC装个“小闹钟”，故障自愈不求人
- 针对高频偶发性锁因，预置自动化恢复逻辑：
▪️ 通信闪断自愈：检测到EtherCAT主站心跳丢失＜3秒 → 自动执行Bus Reset，无需重启PLC；
▪️ 传感器瞬态干扰过滤：对温度/压力信号做滑动窗口中值滤波（窗口=5），剔除毛刺不触发保护；
▪️ License临期温柔提醒：提前30天HMI角标闪烁+微信服务号推送（绑定设备ID），附一键续期入口；
▪️ 安全回路临时豁免（仅限L1/L2）：当确认为非危险类误报（如光栅短暂遮挡），允许操作员按【确认复位】+【工号验证】后绕过本次锁定，系统自动记录并推送至设备管理员。
🛠️ 速捷独家彩蛋：我们为老机型（如2012年前三菱FX系列）开发了“软PLC补丁包”，无需更换硬件，U盘导入即可启用上述功能——老树发新芽，真·低成本韧性升级。
3.3 人员能力建设与应急响应标准化：把“救火队”变成“消防站”，让每个人都是第一响应人
再好的系统，没人会用，等于没装。
再快的远程支持，现场没人敢动，照样停线两小时。
所以，我们坚持把人的能力，当作系统韧性的最后一道保险丝。
✅ 一线操作员基础解锁培训：不是教编程，是教“看懂机器脸色”
- 我们设计的《沾锡机锁机初筛五步法》卡片（A6尺寸，防水覆膜，挂操作台）：
① 看HMI弹窗关键词（“License”？“Temp Error”？“Safe Stop”？）
② 查顶部状态灯（绿色常亮？红色快闪？黄色慢闪？）
③ 听声音节奏（蜂鸣器是“嘀—嘀—”还是“嘀嘀嘀嘀！”？）
④ 摸锡炉外壳温度（烫手？微温？冰凉？→判断是否真超温）
⑤ 报——用企业微信“速捷沾锡机助手”小程序，拍3张图（HMI界面+状态灯+急停按钮），自动生成故障简报，直推工程师。
👨🏫 培训效果：恒安纸业晋江基地经3轮实操演练后，一线员工锁机自主初筛准确率达89%，平均缩短远程介入等待时间27分钟。
✅ SOP可视化看板部署：让标准作业“站在产线上说话”
- 每台沾锡机旁安装14英寸工业级电子看板，内容动态更新：
▪️ 当前健康分 + 近7日趋势图
▪️ 最常用3个应急操作动图（如：如何安全复位安全继电器）
▪️ 锁机处置流程图（带二维码，扫码看视频版详解）
▪️ 本月锁机TOP3原因及预防贴士（如：“本月7次因助焊剂泵堵塞，建议每日下班前手动排空”）
🖼️ 人性化细节：看板字体放大至24pt，关键按钮用红/黄/绿高对比色，盲文凸点标注“急停”“复位”区域——真正面向所有人。
✅ 锁机处置KPI纳入设备OEE考核：让“少锁机”成为团队共同目标
- 我们协助客户将以下指标嵌入设备管理KPI体系：
▪️ 锁机MTTR（平均修复时间）：目标≤25分钟（含诊断+执行+验证）
▪️ 锁机复发率：同一原因30天内重复发生≤1次
▪️ L1/L2告警处置率：要求≥90%（体现主动干预能力）
▪️ 健康档案数据完整率：上传缺失率＜0.5%
📈 激励设计：某食品厂将“连续90天零锁机”设为班组流动红旗，奖励不是现金，而是——由速捷工程师带队，为该班组定制一次“设备深度健检”，包括免费更换老化端子、校准传感器、优化PLC扫描周期。结果？红旗挂了半年，没人想摘下来。
📌 最后，送大家一段速捷工程师常挂在嘴边的话：
> “一台从不锁机的沾锡机，未必最先进；
> 但一台锁机后，能告诉你‘为什么锁’‘下次怎么防’‘谁该负责’的沾锡机——
> 它已经拥有了工业4.0的灵魂。”
预防性维护，不是多花一笔钱；
而是把每一次故障成本，转化成下一次的确定性收益。
我们不做“锁机终结者”，
我们做沾锡机的终身健康合伙人。
（全文终｜但服务永续）
——晋江速捷自动化科技有限公司 · 沾锡机专项支持组
（成立于2017年12月｜中国领先的工业自动化系统集成服务商｜总部福建晋江｜服务覆盖煤炭/冶金/印刷/纺织/建材/包装/船舶/环保/机械/食品饮料/数控加工等20+行业｜累计解决控制系统故障10000+例｜含比亚迪、中国烟草、恒安纸业等标杆客户｜技术透明可追溯，安全责任不外包）
