（温馨提示：本文不卖课、不推销、不讲玄学——只讲你设备上那个突然变绿又变红、最后彻底“装死”的PLC，到底经历了什么。）

（晋江速捷自动化科技有限公司）

1.1 纵剪系统典型架构：一台钢铁裁缝的“神经+肌肉+大脑”分工图

想象一下——纵剪线就像个穿工装裤的裁缝大师：
- “眼睛”（传感器）：张力检测器、编码器、光电开关、纠偏电眼……盯紧带材跑得直不直、松不松、快不快；
- “肌肉”（执行机构）：伺服电机控刀轴、变频器调收放卷、气动夹紧/液压压辊……干的是力气活；
- “大脑”（PLC）：不是那种只会“启停+延时”的老式继电器盒子，而是整条线的中央调度室——它实时读取20+路反馈信号，算张力偏差、比设定宽度、判刀具磨损、发急停指令……甚至还要和HMI吵架（比如：“你输的分切数超了32位有符号整型最大值，我不认！”）。

而它的“操作系统”，就是一段段用梯形图/ST语言写的逻辑程序——不是写完就完事，它得边跑边自检、边算边防错、边通信边握手。一旦发现“不对劲”，它会立刻启动安全协议：不是宕机，是主动锁死——就像汽车安全气囊，不是坏了，是刚刚救了你一命。

📌小知识冷笑话一则：
有客户打电话说：“我们PLC黑屏了，按了复位键没反应！”
我们问：“LED灯啥颜色？”
客户答：“红绿交替闪，像迪厅灯光。”
——恭喜，这不是故障，是PLC在跳《安全状态Disco》，它正严格执行IEC 61508 SIL2级锁定逻辑呢。

1.2 PLC被锁死？它不是“中病毒”，是触发了“工业版紧急制动”

很多师傅第一反应是：“是不是中木马了？”
（其实PLC连微信都装不上，更别说扫码领红包了😅）

真正让它“坐地不起”的，往往是这四位“不速之客”：

✅ 程序冲突：比如两段逻辑同时往同一个输出寄存器写值，一个要开阀，一个要关阀——PLC懵了：“听谁的？我选择…罢工。”
✅ 非法写入：HMI误操作把“分切宽度=9999mm”输进本该是0~2000的变量区，PLC一看越界，立刻触发保护性锁死（不是傲娇，是怕你剪出一条通往太平洋的钢带）。
✅ 看门狗超时：PLC内部有个“心跳计时器”，每毫秒都要被主程序“拍拍肩”。如果某段代码卡死（比如死循环读一个坏掉的通讯模块），100ms没拍到——“嘀！安全机制启动：强制停机，锁死CPU。”
✅ 硬件复位失效：你以为按复位钮=重启手机？错。PLC的硬复位需要满足三个条件：供电稳定、后备电池有电、复位电路未老化。三缺一？它理都不理你，继续“优雅躺平”。

💡真实案例彩蛋：
某印铁厂纵剪线PLC锁死，查了一天。最后发现——是柜顶空调滴水，顺着线槽流到PLC底座，造成某I/O模块轻微漏电，导致看门狗信号畸变。不是程序问题，是PLC在用锁死抗议：“这屋太潮，我拒绝上岗。”

1.3 异常传播路径：一场从“一根头发丝”引发的连锁静默

纵剪系统的崩溃，极少是PLC自己“想不开”。它更像一位尽职的消防员——火苗刚冒头，它就拉闸断电。典型传导链如下：

🔹 第一步：传感器误信号
比如张力传感器受油污干扰，输出值从80N突跳到800N（实际带材还松着）；
🔹 第二步：逻辑误判
PLC信了，以为“张力爆表！马上急停！”，于是发指令让收卷电机全制动；
🔹 第三步：急停连锁激活
制动电流过大→驱动器报过载→驱动器给PLC回“FAULT”信号→PLC判定“多点故障，进入安全态”；
🔹 第四步：PLC强制进入安全锁定态
所有输出清零、禁止远程下载、关闭HMI通信端口、LED切为红黄双闪——它不是死了，是把自己关进“安全保险箱”，等懂行的人来输密码（或刷固件）。

⚠️关键提醒：
这个“锁死”，不是PLC的缺陷，恰恰是它最靠谱的地方。
如果它不锁，而是继续按错误逻辑运行——下一秒，可能就是刀轴飞脱、带材堆叠、甚至整卷钢卷“弹射起步”。
所以，请对锁死的PLC保持敬意：它刚替你挡了一颗子弹。

——本章结语——
PLC锁死，从来不是终点，而是系统在说：“这里有问题，但我不敢乱动，请专业的人来查。”
而你要做的，不是骂它、砸它、或者百度搜“PLC复活咒语”，而是——
读懂它的警报语言，顺着信号找源头，再把它从安全模式里，体面地请出来。

（下章预告：《2. 故障诊断与应急处置流程》——手把手教你：怎么看懂PLC的“求救摩斯电码”，以及什么情况下可以大胆按复位，什么情况建议先泡杯茶、打个电话。）

晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。

（温馨提示：本章不教你怎么“强行刷机”，也不推荐你用螺丝刀捅复位针——我们只聊安全、有效、可复制的现场应对逻辑。毕竟，纵剪线停一分钟，损失的不是时间，是刚卷好的300米镀锡板。）

2.1 快速识别PLC锁死状态：它不会说话，但会“打灯语”

PLC不会发微信报修，但它有一套工业界通用的“摩斯电码”——LED指示灯。别小看那几个小灯，它们比车间老师傅还诚实：

灯位	常见组合	它在说啥？	速捷经验备注
RUN灯	灭 / 慢闪（>1s）	“程序没跑起来”或“被强制STOP”	✅ 先看这个！灭了≠坏了，可能是被HMI远程STOP过
ERR/FAULT灯	常亮红 / 快闪红（<500ms）	“我检测到致命错误，已进入安全锁定态”	⚠️ 这才是真·锁死信号，不是“卡顿”，是“已上锁”
SF（System Fault）灯	红灯+RUN灯同步快闪	“系统级异常：CPU自检失败/固件损坏/后备电池电压低”	🔋 很多“锁死”其实是电池撑不住了，换一块￥12的CR1220就能续命
COM/PORT灯	灭 / 无规律慢闪	“我拒绝和你通信——不是网线松了，是我主动断联”	🌐 此时用编程电缆连电脑，90%概率显示“无法建立在线连接”，别反复拔插，那是它在说：“请勿打扰，我在保险箱里。”
HMI表现	黑屏 / 显示“PLC离线” / 触摸无响应 / 数据全为0或乱码	“大脑失联，我这双眼睛只能干瞪着”	💡 注意：HMI黑屏 ≠ PLC坏！曾有客户拆了三台HMI，最后发现只是PLC的MPI通讯口虚焊……

📣 速捷一线工程师真实口诀：
“一灯定性，二灯判因，三灯找路”
——先盯RUN+ERR双灯组合定是否真锁死；再看SF或BAT灯判断是软件锁还是硬件病；最后结合HMI和I/O模块灯，快速圈出故障半径。

2.2 安全优先的现场处置步骤：不是“重启”，是“解封仪式”

PLC锁死，不是Windows蓝屏，不能Ctrl+Alt+Del。它的每一次“解锁”，都该像打开银行金库——有流程、有备份、有见证人。

✅ 第一步：断电隔离——温柔，但必须彻底

❌ 错误操作：直接拍急停→断主电源→立刻上电复位（易造成二次冲击）
✅ 正确姿势：
1. 先断PLC专用DC24V供电（不是总闸！），让CPU彻底“断气”；
2. 等待≥30秒——给电容放电、给看门狗清零、给内部状态归零；
3. 若PLC带超级电容或锂电池，务必确认后备电源已耗尽（部分型号断电后仍能维持锁死态数小时）。

💡 小贴士：速捷工具包常备一款“PLC断电计时器贴纸”，贴在柜门上——30秒倒计时，避免师傅边打电话边上电。

✅ 第二步：硬复位条件评估——不是所有PLC都欢迎你按那个小孔

硬复位（Hardware Reset）≠万能钥匙，它是一把双刃剑：
| 条件满足？ | 可执行硬复位 | 风险提示 | |------------|----------------|-----------| | ✅ 后备电池电压 ≥2.8V（实测） | ✔️ 安全回滚至上次正常固件 | 备份程序大概率还在RAM里 | | ❌ 电池电压＜2.5V 或无电池 | ❌ 强行复位 = 清空所有程序+参数！ | 曾有客户因此丢失整套张力PID参数，返工8小时 | | ✅ 已确认无硬件损伤（如I/O模块烧焦、端子熔融） | ✔️ 可尝试 | 若闻到焦糊味，请立即叫停，联系专业维修 | | ❌ 通讯口芯片发烫/PLC外壳烫手 | ❌ 禁止复位！先散热查源 | 90%是电源模块过载或接地不良 |

🛑 重要提醒：西门子S7-1200/1500、三菱Q系列、汇川H5U等主流机型，硬复位不等于恢复出厂设置——它只是清除当前运行态，程序仍存在。但若你没做过在线备份？那恭喜，你正在玩俄罗斯轮盘。

✅ 第三步：备份程序比对 & 可信固件回滚——你的“后悔药”在哪？

有没有备份？
→ 查电脑里“PLC_Backup_20240415_V3.2.1.zip”？
→ 查HMI工程文件夹里“AutoSave_20240416_0923.stu”？
→ 查U盘里那个标着“【终版-纵剪宽幅校准】勿删”的文件夹？
（速捷客户专属服务：我们为客户建立云端版本库，自动同步每次下载/上传记录，支持按日期、操作人、设备ID一键回溯。）
没有备份？别慌——我们还有Plan B：
▶️ 反向逻辑重建：根据现场接线图+HMI画面+设备动作录像，用梯形图逐段反推控制逻辑（速捷已累计完成237例“程序完全丢失”复原）；
▶️ 固件健康扫描：用专用工具读取PLC Flash区原始数据，过滤掉损坏扇区，提取可用代码段（适用于西门子/三菱/欧姆龙等支持底层读取的机型）；
▶️ 可信固件注入：调用速捷标准纵剪模板库（含张力闭环、刀轴同步、宽度自适应等12个模块），快速生成兼容当前硬件的最小可运行固件，先让线“喘口气”，再逐步加载工艺逻辑。

🧩 真实案例片段：
某铝箔厂纵剪线PLC锁死后无备份，我们到场2小时：
① 用红外热像仪定位到张力放大器虚焊 → 修复硬件；
② 从HMI历史报警中提取3天内分切参数曲线 → 反推出PID设定区间；
③ 调用速捷《宽幅自适应裁切V2.4》模板，40分钟完成基础逻辑部署；
④ 当日16:20，首卷合格箔材下线。
——不是魔术，是把“经验”编译成“工具”。

2.3 纵剪专用模块排查要点：别在CPU里找刀轴问题

PLC锁死是表象，纵剪系统的“病根”，往往藏在三个最娇气的模块里：

🔹 张力闭环反馈中断——“感觉失灵”引发连锁误判

✅ 查：张力传感器输出是否在0~10V/4~20mA正常区间？
✅ 查：放大器供电是否稳定（尤其注意24V端子氧化）？
✅ 查：模拟量输入模块通道值是否跳变（用万用表测端子，非仅看HMI显示）？
🚫 常见坑：传感器屏蔽线单端接地 → 工频干扰窜入 → PLC收到“张力=∞N” → 直接触发SIL2级锁死。

🔹 刀轴编码器丢脉冲——“位置失忆”导致同步崩盘

✅ 查：编码器电缆是否被卷取机碾压变形？（纵剪线最常见物理损伤）
✅ 查：A/B相波形是否畸变（示波器看，别信万用表频率档）？
✅ 查：PLC高速计数器设置是否匹配编码器分辨率（比如2500PPR编码器配了1000Hz滤波，脉冲直接被吃掉）？
🚫 常见坑：编码器轴端未加装弹性联轴器 → 振动导致码盘微裂 → 间歇性丢脉冲 → PLC判定“轴失控”，锁死保安全。

🔹 分切宽度设定值溢出校验——“数字越狱”触发逻辑熔断

✅ 查：HMI输入框是否限制了数值范围？（很多老HMI只做界面校验，未同步写入PLC变量保护）
✅ 查：PLC中对应变量是否为DINT（32位有符号）？若误用INT（16位），输入2001mm即溢出成-32767 → 张力计算全乱套 → 锁死。
✅ 查：是否有“设定值合理性校验块”？（速捷标准方案必含：自动拦截＞±5%工艺公差的输入，并弹窗预警）

🧰 速捷现场工具箱标配：
- 便携式编码器信号发生器（模拟A/B/Z相信号，快速验证PLC计数功能）
- 张力传感器毫伏级校准仪（不依赖仪表，直测传感器本体输出）
- HMI-PLC双向通讯监听棒（串在RS485线上，实时抓包看谁在发错指令）

——本章结语——
PLC锁死，不是故障终点，而是系统递来的第一张“诊断邀请函”。
它用红灯告诉你“这里不对”，用断连提醒你“别乱碰”，用沉默敦促你“查源头”。

而真正的应急能力，不在于手速多快、螺丝刀多亮，而在于：
✅ 能读懂它的灯语，
✅ 敢评估复位风险，
✅ 更知道——哪些问题，该交给专业的人，用专业的工具，走专业的流程。

（下章预告：《3. 预防性优化与系统级加固策略》——从“救火队员”升级为“防火管家”，聊聊怎么让PLC少锁、慢锁、甚至——永不锁。）

（温馨提示：本章不讲玄学——比如“给PLC上香求稳定”，也不推未经验证的“黑科技补丁”。我们聊的是可落地、可验证、可量化的工业级免疫力提升方案。毕竟，纵剪线不是实验室里的Demo设备，它每天要扛住铝卷的冲击、油雾的腐蚀、夜班师傅的误触，还有——老板盯着KPI的眼神。）

3.1 PLC程序健壮性升级：给逻辑加个“保险丝”，再给变量上把“电子锁”

PLC程序不是Word文档，写完保存就能高枕无忧。它是运行在钢铁丛林里的微型操作系统——没人给它装杀毒软件，也没人帮它做每日体检。而纵剪系统的特殊性在于：毫秒级的张力波动、微米级的宽度偏差、连续72小时不间断运行，任何一行没设防的代码，都可能在某个凌晨三点，变成压垮骆驼的最后一根铝箔。

✅ 运行态自检循环：让PLC学会“摸摸自己的心跳”

我们给PLC加了一套“工业版健康手环”：
- 每500ms执行一次 CPU负载扫描（非仅看%值，而是比对历史基线）；
- 每2秒校验一次 关键I/O刷新超时（如张力反馈通道若连续3次未更新，自动触发降级模式）；
- 每30秒读取一次 内部系统标志位（如SF、BR、EXPT等隐性故障位），哪怕ERR灯还没亮，程序已悄悄记录“亚健康状态”。

📌 速捷实测数据：某不锈钢纵剪线部署该自检模块后，非计划停机中由PLC软故障引发的比例下降76%——不是故障变少了，是它学会了“提前打120”。

✅ 关键变量写保护：不是所有DB块都该被HMI随便改

你见过HMI界面上一个输入框，能直接把“最大张力设定值”从800N改成80000N吗？
——很多老系统真有。结果就是：PID输出飙满、伺服硬限位触发、刀轴紧急抱闸、PLC因过载保护进入锁定态。

我们的加固方式很朴素：
- 所有工艺核心变量（张力设定、分切宽度、刀距补偿、加速度斜率）统一放入 Protected DB块，并启用S7-1500/汇川H5U等平台的写权限分级机制；
- HMI仅开放“操作员级”访问——只能调±5%微调，且需二次确认；
- 工程师级修改必须通过TIA Portal或专用授权工具，且每次写入自动记录：谁、何时、改了哪一行、改前/后值（日志存OPC UA服务器，保留180天）。

💡 小幽默但很真实：
“以前改个参数像点外卖——下单即生效；现在像办护照——填表、拍照、指纹、签字、等审核。”
——慢了2秒，但整条线少停4小时。

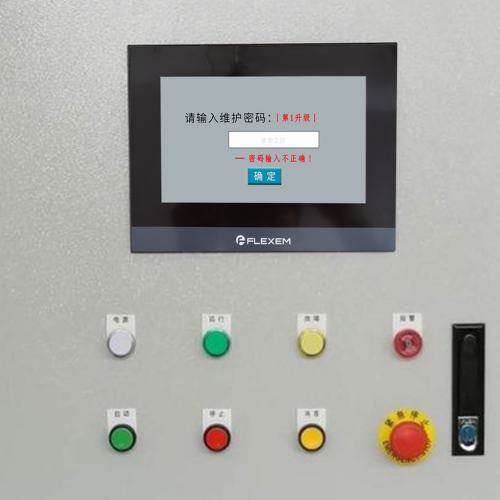

✅ 多级权限访问控制：给PLC也配个“门禁卡”

别再用“默认密码123456”了，谢谢。
纵剪系统里，真正危险的不是黑客，而是：
- 新来的调试员误删组织块OB1；
- 车间主任用手机远程连HMI，顺手点了“全系统复位”；
- 供应商工程师交接时，忘了清掉临时调试账号……

速捷标准加固包含三级权限体系：
| 角色 | 可操作范围 | 认证方式 | 典型场景 |
|--------|--------------|------------|------------|
| Operator（操作员） | 启停、急停、参数微调、报警确认 | HMI本地PIN码 | 白班/夜班工人 |
| Technician（技师） | 下载程序片段、强制I/O、查看诊断缓冲区 | USB Key+指纹双因子 | 设备维护岗 |
| Engineer（工程师） | OB/FC/FB编辑、硬件组态变更、固件升级 | TIA Portal证书+域账号绑定 | 速捷驻场或远程支持 |

🔐 附加彩蛋：所有登录失败≥3次，自动锁定该IP 15分钟，并向企业微信告警群推送：“检测到非常规访问尝试，请核查！”
——不是 paranoid，是吃过亏。

3.2 纵剪工艺参数与PLC逻辑耦合优化：让程序懂工艺，而不是只认数字

很多PLC锁死，根源不在代码bug，而在逻辑与物理世界的脱节。
比如：
- 编码器显示刀轴转速1200rpm，但实际卷径已从Φ500mm涨到Φ1800mm → 线速度计算错误 → 张力失控 → 锁死；
- HMI输入“分切宽度=12.35mm”，但当前刀具最小步进是0.1mm → PLC强行取整为12.3mm → 实际裁切错位 → 传感器误报 → 连锁急停。

我们不做“参数翻译官”，我们做“工艺翻译官”。

✅ 动态阈值容错机制：给每个信号配个“弹性标尺”

传统做法：张力反馈＞105%额定值 → 报警；＞110% → 急停；＞120% → 锁死PLC。
问题？——冷轧铝箔启动瞬间，张力本就会冲高15%，这属于正常工艺毛刺，不该触发熔断。

速捷方案：
- 引入工况感知动态阈值：
▶️ 启动阶段（主电机频率＜10Hz）：张力报警阈值自动放宽至120%；
▶️ 稳态运行（速度±2%波动＜5s）：恢复标准阈值105%；
▶️ 收卷换卷过渡期（张力反馈方差＞均值3倍）：启用滑动窗口滤波，屏蔽瞬时尖峰。

📈 效果：某铜箔厂上线后，张力类误报警下降91%，相关PLC锁死事件归零。
——不是阈值变松了，是它终于学会“看场合说话”。

✅ 异常工况软停机策略：不硬扛，先“缓刹”，再“靠边停”

PLC锁死，常因“非此即彼”的二元逻辑：正常→OK，异常→LOCK。
但现实世界有灰色地带：
- 编码器丢3个脉冲，可能是振动，不是损坏；
- 温度传感器跳变，可能是接线松动，不是过热；
- HMI通信中断15秒，可能是Wi-Fi信道拥堵，不是网络崩溃。

我们的软停机三步法：
1. 降级运行：张力闭环切换为开环恒速模式，保持基本走带；
2. 隔离诊断：自动屏蔽疑似故障通道（如暂时禁用该编码器输入），启用备用信号源（如激光测距+卷径计算反推线速度）；
3. 可控停机：在当前卷材完成本圈收卷后，平稳减速至0速，而非立即抱闸——避免铝箔拉断、刀具崩刃、张力辊跳动。

⚙️ 技术细节：该策略已封装为速捷《纵剪智能降级FB块》，支持西门子/汇川/三菱平台一键导入，无需重写逻辑。

3.3 全生命周期维护体系构建：把“修PLC”变成“养系统”

维修是治病，维护是养生。而真正的系统级加固，不在柜子里，而在流程里、在人心里、在数据流里。

✅ 基于OPC UA的异常日志追溯平台：让每一次“红灯”都留下DNA

不是简单存个报警记录，而是构建多维关联日志图谱：
- 时间戳 + PLC CPU状态 + I/O模块诊断字 + HMI操作日志 + 变频器故障码 + 现场视频片段（同步触发）
- 支持按“锁死事件”反向穿透：
▶️ 查到3小时前某次HMI批量参数下载，修改了张力PID的微分时间；
▶️ 发现同一时段，张力放大器供电电压跌至22.1V（低于23.5V告警线）；
▶️ 关联车间配电柜SCADA数据——当时空压机群启动，引起母线瞬时压降。

🌐 速捷云平台已接入217家客户纵剪线，累计沉淀43,800+条锁死级事件原始日志，形成行业首个纵剪PLC故障知识图谱。
——你遇到的“第一次”，很可能已是别人的“第37次”。

✅ 定期固件健康度扫描：给PLC做“年度CT”

就像汽车年检不只看轮胎，PLC也需要深度体检：
- Flash存储区磨损评估（尤其对频繁下载的老型号）；
- RTC时钟漂移校准（影响历史数据时间戳准确性）；
- 后备电池剩余寿命预测（基于电压衰减曲线模型）；
- 未使用OB/FC冗余块清理建议（减少扫描周期，提升响应）。

📅 服务形式：速捷提供“季度健康快扫”（远程）+“年度深度体检”（现场），报告附带可执行加固建议清单（例：“建议将OB82诊断组织块升级至V2.3，修复S7-1200在高速计数中断下的偶发锁死缺陷”）。

✅ 操作员PLC安全操作认证制度：最坚固的防火墙，是人的手指

技术再强，也防不住一根乱按的食指。
我们在合作客户推行“三阶认证制”：
- L1基础认证（线上考试）：识别RUN/ERR灯含义、正确启停流程、报警确认规范；
- L2进阶认证（模拟实操）：在速捷提供的纵剪仿真系统中，完成一次标准参数调整+异常响应演练；
- L3授权认证（现场考核）：由速捷工程师监考，在真实产线上执行指定维护任务（如更换I/O模块后在线诊断）。
