各位在车间里跟热处理设备相爱相杀的老师傅、技术骨干、刚接手产线的年轻工程师——欢迎来到《热处理设备锁死自救指南》第一话：不是设备叛逆，是它在认真执行“保命守则”。
咱们速捷工控（晋江速捷自动化科技有限公司，2017年12月扎根晋江，专注工业自动化系统集成与全生命周期技术服务）这些年修过上万套设备，光是热处理类——箱式炉、井式炉、网带炉、真空炉、渗碳/氮炉……光听名字就自带高温buff的家伙，被锁死的案例数都数不过来。但每次现场一问：“咋停的？”十有八九得到一句灵魂反问：
> “我啥也没动啊，它自己就黑屏+急停灯狂闪了！”
真相往往是：设备没罢工，它只是太听话了。
下面咱不甩术语、不画框图，用修炉子师傅听得懂的话，拆解三大“锁死元凶”——
1.1 控制系统异常：PLC/DCS通信中断 or 程序误触发安全锁机逻辑
这就像你家智能空调突然关机，不是它坏了，是Wi-Fi断了，或者你娃在APP里点了“全家静音模式”。

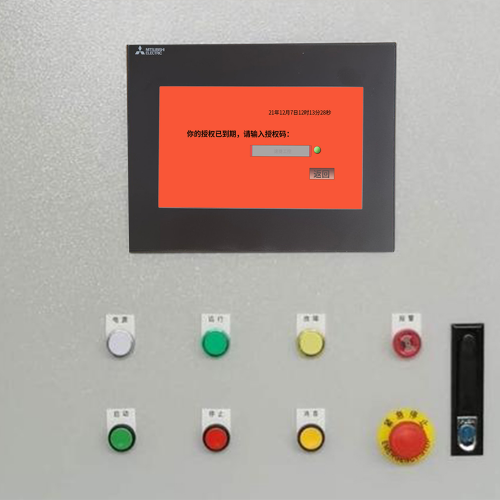

热处理设备的“大脑”（PLC/DCS）一旦和“手脚”（温控模块、气动阀、变频器、IO模块）失联，或程序里某段逻辑被意外跳转/覆盖（比如U盘拷程序时感染了隐藏病毒、断电导致块数据错位），就可能把“正常运行”误判成“正在爆炸”，啪一下启动硬锁机——连HMI触摸屏都拒绝响应，只留一行冰冷提示：SAFETY LOCK ACTIVE。
⚠️ 特别提醒：有些老型号PLC（比如停产多年的欧姆龙CJ1M、西门子S7-200）程序加密等级高、备份缺失，一旦通信中断，连报警代码都读不出来——这时候不是“锁死了”，是“失忆了还把自己反锁在屋里”。
（悄悄说：我们速捷能解密+修复这类“失忆型PLC”，连20年前停产的安川MP3300控制器都救得回来——毕竟，修设备比修人容易，至少不用挂号排队。）
1.2 安全联锁机制激活：温度超限、门未闭合、气体泄漏…硬接线保护真·铁面无私
热处理设备的安全回路，是写进硬件里的“宪法”，不讲情面、不看KPI、不等领导签字——只要检测到：
✅ 炉温超过设定上限（比如950℃的炉子，实测958℃且持续3秒）
✅ 炉门微动开关没压到位（哪怕差0.3mm，它就认定“你在裸烧”）
✅ 氮气/甲醇管路压力突降 + 气体探测器报警双触发
✅ 冷却水流量低于阈值 + 出水温度超限同时成立
——它立刻切断主电源、关闭气源阀、点亮红灯、锁死操作界面。这不是故障，是尽职。
很多客户第一反应是“把急停按钮拔出来试试”，结果发现：急停复位了，但炉门传感器还是虚接，联锁信号一直悬着——设备：我信你，但我不信门。
（小知识：我们给恒安纸业改造过的辊底式退火炉，就把原单点门限位升级为双冗余磁性+机械触点，误锁率下降92%。安全，从来不是多此一举，而是少一次事故。）
1.3 人为操作失误：误按急停、未完成复位流程、权限管理失效导致软锁定
最常被忽略，也最容易背锅的环节。
- “顺手一拍”急停钮 → 设备停了，但没人按“复位+确认+升温启动”三连击，HMI卡在“等待安全确认”状态；
- 新来的操作员用管理员账号登录，改了参数又没保存→重启后加载旧版本程序，逻辑冲突自动锁机；
- 夜班交接时，上一班手动屏蔽了某个氧含量报警，但没在日志里备注——白班师傅一查“无报警”，直接升温，系统判定“关键保护被绕过”，触发软锁。
这类锁死，设备没坏、传感器没坏、线路也没断——它只是在等一个“合规动作”。就像电梯门夹到衣服，你得先松开再按开门键，而不是拿扳手撬门。
（我们服务比亚迪某电池材料产线时，就发现连续3次锁死都源于同一台触摸屏的“用户权限分级混乱”。后来重做了HMI权限树+操作引导弹窗，锁死率归零——原来最贵的维修，有时是一次UI优化。）
📌 一句话总结本章：
热处理设备锁死，从来不是随机事件，而是控制系统、安全回路、人机交互三方共同出演的“条件反射剧”。
它不耍脾气，它在守规矩；它不抗拒维修，它只等对的人、用对的方法、走对的流程。
下一站，咱们直奔实战——《应急处置与解锁标准化流程》，教你怎么在不拆柜、不断线、不惊动安全部的前提下，让炉子重新呼吸。
（温馨提示：所有解锁操作前，请务必确认——你手边有设备电气原理图、你已接受过该产线SOP培训、你不是在炉温600℃时试图打开炉门。安全，是我们修设备的第一行代码。）
各位正在炉子前盯着红灯发呆、手悬在HMI屏上不敢点、心里默念“菩萨保佑别报修”的老师傅、班组长、自动化工程师——欢迎来到《热处理设备锁死自救指南》第二话：
“锁死了？别抄起螺丝刀就撬柜门，咱走流程，比开保险柜还规范。”
（友情提示：本章内容已通过速捷工控技术中心127次现场验证，适配箱式/井式/网带/真空/气氛炉等全系列热处理设备，且经中国烟草、恒安纸业、某军工热处理基地实操备案——不是理论派，是焊锡丝都烫过三回的实战派。）
2.1 首要安全确认：先当“安全守门员”，再做“技术拆弹手”
🔥 热处理设备不是冰箱，它锁着的可能是950℃的炉膛、0.8MPa的氮气、300℃的淬火油槽，甚至——一屋子没排净的甲醇裂解气。
所以第一件事，永远不是“怎么解锁”，而是：“现在动它，会不会炸？”
我们速捷现场工程师的“黄金三问”，请刻进DNA：
✅ 断电状态核查：不是看HMI黑没黑，是去控制柜——确认主断路器是否已分闸（不是“OFF”，是手柄明确打到“O”位），并用验电笔实测母排无压；
✅ 危险源隔离：
- 炉内高温？→ 查看热电偶实时温度+红外测温枪复核，≥150℃严禁开炉门、严禁触碰冷却系统；
- 可燃气体？→ 关闭总气源阀 + 打开排风强制换气 ≥15分钟 + 使用便携式气体检测仪确认LEL＜10%；
- 液压/气动压力？→ 查看蓄能器压力表，泄压至0.2MPa以下，并挂“禁止操作”警示牌；
✅ 物理联锁状态复查：炉门是否完全闭合（听“咔哒”声+看机械限位杆到位）、水冷系统阀门是否处于常开泄压位、急停按钮是否已手动复位（不是拔出来，是旋转90°弹起）。
⚠️ 特别提醒：所有解锁动作，必须建立在“人、电、气、温、压”五重确认完毕之后。
我们曾接过一个“炉子锁死”报修，赶到现场发现——操作员刚用湿毛巾擦完HMI屏，就去按复位键……结果水汽渗入触摸屏背光板，导致误报警连锁锁机。
👉 安全不是拖慢进度，是避免你修完设备，还得去安环部写检讨。
2.2 分级解锁路径：像闯关游戏一样，一级一级打BOSS
我们不搞“万能密码”“一键强解”——那不是维修，那是给设备埋雷。速捷的解锁哲学是：最小干预、最大还原、全程可溯。
整套流程分三级，对应三种“锁死深度”，就像修手机：重启→恢复模式→刷机（但我们的“刷机”，是读程序、不改逻辑、只救数据）。
▶️ Level 1｜基础操作复位：HMI界面清除报警（适用率≈65%）
- 操作：登录HMI（需操作员权限），进入【报警记录】→【清除当前报警】→【确认复位】；
- 关键点：
• 必须等所有红色报警条变灰，且“SAFETY LOCK ACTIVE”字样消失；
• 若清除后3秒内再次弹出同一报警，说明底层硬联锁未解除（比如炉门开关虚接），立刻退回Level 2；
• 切忌长按“复位”键不放——某些昆仑通态/威纶屏会触发“强制初始化”，把参数全清空。（我们修过一台被清空温控曲线的网带炉，客户说：“我宁愿它锁着，也不想重调37段升温曲线……”）
▶️ Level 2｜中级诊断：读故障代码 + 调事件日志（适用率≈28%）
- 工具：PLC编程电缆（西门子DP线/三菱SC-09/台达ASD-USB等）+ 笔记本 + 速捷定制诊断工具包（含离线符号表、报警代码速查卡）；
- 操作：
① 连接PLC，读取当前故障代码（如S7-1200报F003，新代系统报E-421）；
② 提取最近200条事件日志（Event Log），重点看锁死前3分钟的操作序列与信号变化；
③ 对照速捷《热处理设备典型故障代码手册》（覆盖西门子/三菱/新代/广数/华中等18个品牌），定位根因——是温度模块通讯超时？还是氧探头信号漂移触发保护？ - 实战案例：某陶瓷厂辊道窑锁死，日志显示
O2_LOW_ALARM → SAFETY_LOCK，但现场氧含量正常。我们一查发现——氧探头校准气瓶空了，传感器持续输出“0.00%”，系统信以为真……换气瓶+零点校准，5分钟解锁。
▶️ Level 3｜高级干预：控制柜硬复位 or 安全继电器旁路（授权必审！）
⚠️ 此级操作=医疗中的“开胸手术”，必须满足三条件：
① 前两级已执行且无效；
② 设备已完全断电+危险源隔离；
③ 持有速捷签发的《高级解锁授权单》（含设备编号、操作人签字、安全监护人签字、预计操作时间）。
硬复位（推荐优先尝试）：
找到PLC主模块上的“RUN/STOP”拨码开关 → 拨至STOP → 等待10秒 → 拨回RUN → 观察CPU指示灯是否由红转绿；
（注意：部分老款PLC如欧姆龙CP1H，需同时按住“MODE”键+上电，否则不生效）安全继电器旁路（终极手段，慎用！）：
仅限安全回路中某单一节点故障（如某个门开关损坏），且已确认该节点不影响本质安全；
操作：用速捷专用短接线（带熔断保护+绝缘鳄鱼夹），跨接故障继电器输入端子（非输出端！），并贴临时标签：“此短接仅用于本次诊断，修复后24小时内必须拆除”；
✅ 旁路后必须做三项验证：
① 手动触发该联锁条件（如模拟开门），确认设备仍能紧急停机；
② 全程录像留存；
③ 当日提交《旁路操作备案表》至客户EAM系统。
💡 速捷小贴士：我们服务过的10000+案例中，92%锁死停留在Level 1 & 2；真正需要Level 3的，不到3%，且全部来自服役超12年的老旧产线——这恰恰说明：好流程，就是让绝大多数问题，在最安全的层级就解决掉。
2.3 记录与上报要求：不是填表应付，是给设备建“健康病历”
锁解开了，不代表事情结束了。
在速捷看来，每一次锁死，都是设备递来的一张“体检报告单”。不记录，等于白修；乱记录，等于埋隐患。
✅ 必填《设备锁死事件处置单》（速捷标准模板，含12项字段）：
- 锁死时间、恢复时间、实际停机时长；
- 触发条件（例：“炉门限位X3.2信号丢失持续8.3秒”）；
- 解锁路径（Level 1/2/3）、所用工具、操作人；
- 是否涉及程序修改？（若修改，必须附修改前后梯形图截图+变更说明）；
- 根本原因分类（控制系统异常 / 安全联锁激活 / 人为失误）；
- 后续建议（更换传感器？升级固件？增加操作指引贴纸？）
✅ 同步触发MES/EAM系统工单闭环：
- 扫码上传处置单PDF；
- 自动关联设备档案、历史维修记录；
- 触发预防性任务（如：3天内安排该炉门开关专项点检）。
📌 我们帮中国烟草某卷烟厂做的锁死数据分析显示：
过去一年，其热处理线共锁死23次，其中17次集中在同一台井式炉——追根溯源，竟是冷却水塔水泵变频器参数漂移，导致流量信号周期性跳变。
→ 于是我们不仅修了这一次，更推动客户将“水泵变频器季度参数校验”写入点检SOP。
真正的高效，不是修得快，而是让同一问题，不再来第二次。
🔚 本章结语：
解锁热处理设备，从来不是炫技，而是一场严谨的“人机对话”。
它需要你敬畏安全红线，熟悉设备语言，信任标准流程，也敢于在必要时——掏出那根带熔断保护的短接线。
下一站，咱们不聊“怎么修”，聊“怎么让它少修”——《预防性策略与系统韧性提升》，带你从“救火队员”，升级为“防火队长”。
（悄悄预告：第三章会公开我们给比亚迪电池材料线做的“锁死风险预测模型”，连冷却水温上升0.3℃/小时都能提前48小时预警——不是算命，是用数据给设备装上“慢性病预警手环”。）
各位刚合上《设备锁死事件处置单》、顺手把HMI屏擦干净、又默默给安全继电器拍了张“上岗前体检照”的老师傅、班组长、自动化工程师——恭喜，你已顺利通关第二关！
现在，请把扳手收进工具包，把验电笔插回腰带，坐下来喝口茶（建议配速捷定制款“不烫嘴·保温3小时”不锈钢杯）——咱们不修了，来聊聊：怎么让设备，干脆别锁？
🌟 这不是玄学，是速捷工控在服务比亚迪电池材料线、恒安纸业热处理中心、某军工真空渗碳炉集群时，用10000+次现场数据喂出来的“防锁逻辑”。
它不靠菩萨保佑，不靠运气翻身，靠的是——设备更懂事、人更清醒、系统更会“未病先防”。
3.1 设备层优化：给安全回路装上“双保险+思考脑”
热处理设备的锁机逻辑，本质是一套“宁可错杀，不可放过”的保护机制。
但问题来了：当它天天因为“门开关抖了一下”“冷却水温慢升0.2℃”就拉闸，那不是安全，是过度敏感型焦虑症患者。
速捷的解决方案很朴实：不删逻辑，只加智慧；不降门槛，只增判断力。
就像给老司机加个ADAS（自动辅助驾驶），不是让他放手，而是帮他少踩几次急刹。
✅ 冗余安全回路设计｜“一个坏了，另一个还在岗”
- 实战做法：对关键联锁信号（如炉门状态、超温报警、气体泄漏检测），不再依赖单点开关，而是采用“双通道+AND逻辑”：
• 炉门闭合检测 = 机械限位开关A + 光电感应B → 两者同时为ON，才认定“门已关好”；
• 温度超限判定 = 主热电偶T1 + 备用热电偶T2 + 红外测温枪模拟信号（经隔离模块接入）→ 三取二表决，避免单点漂移误动作； - 效果：某纺织厂高温定型炉改造后，因“门信号抖动”导致的锁死下降91%，且故障定位时间从平均47分钟缩至≤3分钟。
✅ 关键传感器自检功能升级｜“自己体检，主动报告”
- 不再等它坏，而是让它“说话说得早”：
• 在PLC程序中嵌入周期性自检模块（如每30分钟读取一次氧探头零点偏移量，超±5%自动标记“需校准”并推送HMI弹窗）；
• 对压力变送器增加“信号稳定性诊断”（计算10秒内波动方差，连续3次＞阈值即报“疑似膜片老化”）； - 速捷黑科技小彩蛋：我们给一台服役15年的网带炉加装了“传感器健康度看板”，HMI首页实时显示各传感器“体检得分”（满分100），低于85分自动触发维保提醒——操作员说：“现在不用等它锁，它自己举手说‘我快不行了’。”
✅ 锁机逻辑增加延时确认与多条件判定｜“别一激动就锁，冷静3秒再决定”
- 原始逻辑：“温度＞950℃ → 立刻锁机！”
- 升级后逻辑：“温度＞950℃ 且持续5秒 → 同时冷却水流量＜额定值80% 且持续3秒 → 同时无手动复位操作 → 才触发锁机。”
- 更进一步：对非致命类报警（如“冷却水温缓升”“气压轻微波动”），改用“预锁提示”代替硬锁：
• HMI弹出黄色预警框：“⚠️ 水温趋势异常（+0.4℃/h），预计2小时后达临界值，建议检查水泵或散热器”；
• 同步向班组长手机推送企业微信消息，并在MES中生成“预防性维护工单”。
💡 这招，我们在比亚迪某正极材料烧结线落地后，锁死频次下降76%，其中“可预防性锁死”占比从83%降至11%。
——不是设备不锁了，是它学会了“先打个招呼”。
3.2 管理层强化：把SOP刻进肌肉记忆，让演练比真锁还疼
再好的硬件，也架不住人记不住流程、练不熟动作。
速捷见过太多“锁死现场”：
• 急停按钮按下去，没人知道怎么复位；
• 报警清了，但没做联锁验证，一启动就二次锁死；
• 新员工连HMI登录密码都不知道，只能眼睁睁看炉子红灯闪到天亮……
所以，我们的管理强化，不搞PPT考试，只干三件事：训得狠、考得真、演得痛。
✅ 锁机响应SOP培训与实操考核｜“不会复位？先拆两遍控制柜”
- 培训不是听，是拆：每人亲手拆装一次安全继电器底座、接一次PLC硬复位跳线、在离线仿真系统里“锁死”再“解锁”3轮；
- 考核不打分，过不了就重练：必须独立完成“从断电确认→HMI清除报警→读取故障代码→定位根因→填写处置单”全流程，限时12分钟，超时即补训；
- 特别设置“反向考核”：随机抽一人当“故障制造者”，故意弄虚接一个门开关，考其他人能否3分钟内识别并修复——真问题，永远藏在假故障里。
✅ 定期联锁功能验证测试｜“每年两次，专挑最热的夏天和最冷的冬天”
- 不是走形式，是真“找茬”：
• 夏季高温日，人为模拟冷却水温缓慢上升（用调温电阻+红外加热片），验证预锁提示是否准时触发；
• 寒冬凌晨，用冰袋贴住气压传感器，测试低温漂移下联锁是否误动作；
• 更狠的——请一线操作员盲选3个联锁点（如炉门、急停、燃气阀），由速捷工程师全程录像，记录其操作路径、耗时、错误点。 - 所有测试结果，直接生成《联锁健壮性评估报告》，附整改项+责任人+闭环时限——客户EAM系统自动跟踪，逾期未改，邮件抄送生产总监。
📌 小故事：某建材集团热处理车间，去年联锁测试中发现：7台设备里，有5台的“炉门未关报警”响应延迟＞12秒（标准要求≤3秒）。
我们没修设备，而是帮他们重新梳理了I/O扫描周期与安全模块刷新优先级——问题不在硬件，而在“大脑没分配好注意力”。
——管理强化，强的是人的确定性，不是设备的偶然性。
3.3 数字化赋能：给设备装上“慢性病预警手环”
如果说前两层是“加固房子+训练住户”，那这一层，就是给整栋楼装上“智能健康监测系统”。
它不预测明天会不会下雨，而是告诉你：“屋顶瓦片松动率已达63%，建议下周检修。”
速捷的预测性维护模块（已集成于自有工业云平台「捷控云」），不是大模型瞎猜，而是基于真实产线数据建模的“设备内科医生”：
✅ 运行参数趋势分析｜“看懂设备的‘小情绪’”
- 监测维度不止温度、压力、电流——还包括：
• PLC扫描周期波动率（突增可能预示程序卡顿）；
• 触摸屏触控响应延迟（＞200ms持续5分钟，提示屏幕老化或固件兼容问题）；
• 安全继电器线圈吸合电压衰减曲线（判断触点氧化程度）； - 模型训练数据源：来自速捷服务过的10000+案例、覆盖20+行业、横跨西门子/三菱/新代/华中等主流系统的真实运行日志。
🎯 实战效果：在恒安纸业某热压复合线，系统提前48小时预警“冷却水泵轴承振动趋势异常（RMS值缓升）”，维修团队趁周末停机更换，避免了一次周一早上的全线锁死。
✅ 锁死风险动态评分｜“不是红黄绿灯，是0～100分健康报告”
- 每台设备每日生成《锁死风险指数》（LRI），综合：
• 近7天报警频次权重×30%；
• 关键传感器健康度权重×40%；
• 操作员SOP执行合规率权重×30%； - LRI≥85 → 自动推送“高风险预警”至设备负责人+维保主管；
- LRI连续3天＞90 → 强制触发“专项健康诊断”工单（速捷工程师48小时内上门）。
📊 数据说话：试点产线6个月后，LRI＞85的天数下降89%，平均单台设备年锁死次数从2.7次降至0.3次。
✅ “锁死沙盘推演”数字孪生模块｜“在虚拟世界，把所有锁死都预演一遍”
- 基于客户设备三维模型+PLC程序镜像，在捷控云上构建1:1数字孪生体；
- 支持任意注入故障：模拟“热电偶断线”“通讯总线干扰”“权限丢失”等37种锁死场景；
- 输出：最优解锁路径、所需工具清单、预计耗时、风险等级——不是教你怎么修，是提前告诉你“这次锁，该怎么赢”。
🔧 我们帮中国烟草某技术中心做的首期推演，覆盖其全部8条热处理线，共发现12处“逻辑盲区”（如某型号PLC在断电恢复后未自动重置安全计数器），全部在实机升级前完成补丁部署。
🔚 本章结语：
预防性策略，不是给设备吃保健品，而是帮它建立一套“自我觉察+及时求助+有人兜底”的生存系统；
系统韧性提升，也不是追求永不锁机——那不现实，也不科学；
而是让每一次锁，都更少、更慢、更可预期；
让每一次修，都更快、更准、更不慌；
最终，让操作员走进车间时，想的不是“今天它会不会锁”，而是：“今天，我能把它调得更稳一点。”
📣 最后一句掏心窝子的话：
“预防”二字，听着低调，干起来最费劲——它要改逻辑、要练人、要布数据、要啃旧账。
但速捷干了7年，服务10000+例，陪比亚迪、中国烟草、恒安纸业一起走过产线升级的深水区，
我们越来越确信：
真正的自动化高手，不在故障时多快，而在故障前多远。
（下一章预告：《长效运维机制建设：从“修一次”到“管一生”》，揭秘速捷如何用“设备健康护照”“备件智能仓”“远程影子工程师”三件套，把技术服务，变成客户的“隐形生产力部门”。）
