大家好，这里是晋江速捷自动化科技有限公司——一家从2017年12月起就蹲在工厂一线、听设备“讲方言”的自动化老司机。我们不卖情怀，但常修“脾气”；不吹黑科技，但专治各种“突然不动”。今天聊的这位老伙计——推台锯，表面看是木工界的稳重担当，实则暗藏一套精密到有点敏感的机电神经网。一旦它“锁死”，可不是螺丝拧太紧那么简单，而是整套系统在用最安静的方式喊：“我撑不住了！”

（晋江速捷自动化科技有限公司）

1.1 机械结构因素：导轨变形、推台卡滞与锁紧机构失效

别把推台锯当“铁憨憨”，它的导轨其实是位讲究人：要平行、要洁净、要微微带点“润滑的温柔”。
- 导轨变形？常见于长期单侧重载（比如总在右边切厚板）、地基沉降或搬运磕碰后“悄悄弯腰”。轻微变形可能只让推台“拖着脚走路”，严重时直接触发伺服报警——不是PLC坏了，是电机在说：“这路我真走不了。”
- 推台卡滞？大概率是滑块里进了木屑+油泥混合物，再加点车间飘来的棉絮、粉尘，最后熬成一锅“工业版腊八粥”。尤其老设备用的是尼龙滑块，吸水膨胀后体积微增0.2mm，就够让整个行程寸步难行。
- 锁紧机构失效？气动锁紧缸漏气、电磁阀卡顿、或者手动锁柄内部弹簧疲劳——听着像小毛病，但它干的是“安全守门员”的活。一旦失能，系统会自动进入保护性锁死（哪怕你没按急停），防止推台在加工中意外滑移——这是善意的“罢工”，不是故障。

💡速捷小剧场：上周帮泉州一家定制家具厂处理锁死问题，拆开才发现锁紧气缸活塞密封圈早被木蜡油泡得发胀，像块吸饱水的海绵。师傅边换边叹：“它不是不想动，是怕动了伤人。”

1.2 控制系统故障：PLC信号中断、限位开关误触发与伺服反馈异常

推台锯的“大脑”（PLC）和“小脑”（伺服驱动器）配合得再默契，也架不住三个“信号刺客”突袭：

PLC信号中断：不是PLC死了，可能是中间继电器触点氧化、MOS管输出端受潮漏电，甚至一根编码器屏蔽线没接地——干扰信号混进脉冲通道，PLC以为“推台已撞墙”，立刻断输出。这种“幻觉式锁死”，往往重启PLC无效，因为干扰源还在呼吸。
限位开关误触发：机械式限位被木屑顶住、磁感应开关旁放了把钢尺、甚至冬天冷凝水在开关腔内结露形成短路……它一“假报警”，系统立马执行硬限位锁止。有趣的是，有些老设备限位逻辑写成“双触发才停”，结果两个开关一个脏一个松，反倒变成“轮流误报”，锁死还带节奏。
伺服反馈异常：编码器联轴器打滑、光栅尺污染、电机抱闸未完全释放却反馈“位置到位”……伺服驱动器一看：“指令走了100mm，反馈只挪了98.3mm？”——立刻抱死，宁可停机，也不让误差累积成事故。这不是矫情，是工业级的较真。

🛠️速捷冷知识：我们曾用示波器抓到某台推台锯的AB相编码器信号，在湿度＞85%时出现周期性毛刺。换掉那根用了8年的非屏蔽线缆后，锁死频率从每周3次降到零——原来“潮湿”真能让人（机）犯糊涂。

1.3 外部诱因：异物侵入、润滑缺失、操作超载及环境温湿度影响

设备不会无缘无故闹情绪，它只是把环境语言翻译成了故障代码：

异物侵入：木屑钻进直线导轨缝隙是日常，但铝屑、铁钉、甚至工人掉进去的钥匙扣，可能直接卡死滚珠循环槽。更隐蔽的是冷却液混入气动管路——水汽在冬季结冰，堵住气动锁紧回路，锁不住也放不开。
润滑缺失：不是“多久加一次油”的问题，而是“加对地方、加对型号、加对时机”。比如导轨润滑脂选错（用锂基脂代替专用导轨油），高温下析出皂基，反成研磨剂；或润滑泵堵塞，导致某段导轨十年“裸奔”。
操作超载：推台锯设计切深30mm，老师傅偏要“一口吃成胖子”切50mm硬木。瞬时扭矩飙升，伺服过载报警→抱闸介入→系统判定为异常停机→锁死待命。这不是设备娇气，是它在替你扛风险。
环境温湿度：南方梅雨季，电气柜内湿度常超90%，PCB板爬电距离失效，PLC输入模块偶发误读；北方寒冬，液压油黏度飙升，锁紧缸响应延迟，系统检测到“动作超时”自动挂起——设备比你还怕感冒。

🌐顺便提一句：我们服务过的10000+案例里，约17%的“不明原因锁死”，最终都指向——环境管理比维修更值钱。一台恒温恒湿的电控柜，有时比换三回PLC还管用。

📌速捷话术补丁：
“锁死”不是终点，是系统在用最保守的方式按下暂停键。与其问“怎么撬开”，不如先问：“它为什么不肯动？”
——毕竟，我们修的不是机器，是它背后没说出口的疲惫、委屈，和那一份固执的安全底线。

（本章完｜下章预告：《安全风险识别与应急处置流程：别急着拿扳手，先学会“听懂警报”》）

大家好，这里是晋江速捷自动化科技有限公司——一家从2017年12月起就蹲在工厂一线、修过比亚迪产线、陪中国烟草熬过技改夜、帮恒安纸业抢过交期的自动化老伙计。我们不教人“暴力破锁”，但擅长帮设备把话说清楚；不鼓吹“三分钟复产”，但坚持——安全不是进度条上的一个跳帧，而是所有动作的默认前缀。

推台锯一旦锁死，它表面静止，实则暗流汹涌。这时候，最危险的不是“动不了”，而是你以为“它只是不动了”，结果它下一秒偏要“动一下给你看”。

2.1 锁死状态下的典型危险场景：安静，才是最响的警报

锁死 ≠ 停机 = 安全。这句话，我们用三起真实案例反复验证过：

急停失效却不报警：某木业厂推台锯锁死后，操作工习惯性拍急停按钮——灯亮、蜂鸣器响，但他没注意到PLC输入模块因潮气漏电，实际未采集到信号。更糟的是，伺服驱动器仍处于“待命模式”，只要有人误碰启动键（或HMI界面被误触），电机瞬间带载启动，推台弹射而出，削断防护罩一角。
→ 真相：急停回路正常≠急停功能有效。信号通了，但没进PLC的“脑子”，等于喊了没人听。
意外启动（俗称“鬼推”）：一台广数数控推台锯锁死时，维修工断电后未执行LOTO，仅拔掉主电源插头，却忘了伺服驱动器自带UPS缓存电容——3分钟后，电容余电触发抱闸释放逻辑，推台在无指令状态下缓慢滑出20cm，撞翻侧边堆料架。
→ 真相：“断电”不等于“能量清零”。伺服系统里的电，比你手机待机时间还倔强。
工件弹射/夹具爆裂：锁死常伴随锁紧气缸保压异常。某次维修中，气源被误关但气缸残压仍在（约0.4MPa），维修员手动撬动推台时，残压突然泄放，夹具像弹簧一样崩开，30kg实木板斜飞2米远，擦着安全门而过。
→ 真相：锁死时的“静止”，可能是高压弹簧被按住的临界点——松手即炸。

⚠️速捷安全口诀（已刻进我们每位工程师的工牌背面）：
“不动的设备最会骗人，
没挂牌的断电最像安全，
没测电的‘已断’最易送命。”

2.2 标准化断电—隔离—挂牌（LOTO）操作步骤：不是走流程，是给生命上双保险

在速捷，我们管LOTO叫“三步敬礼”——敬设备、敬同事、敬自己。它不繁琐，但缺一不可：

✅ 第一步：断电（Disconnect）
- 不是关HMI或按“停止”——那是软停，电还在跑；
- 必须断开上级配电柜主断路器（非仅控制回路空开），并确认断点可见（如刀熔开关拉开角度＞60°）；
- 若设备含独立伺服柜、液压站、气源处理单元，全部独立断源——别信“一个总闸管全场”的江湖传说。

✅ 第二步：隔离（Isolate）
- 拆下对应断路器的操作手柄或挂锁孔盖板（防误合闸物理隔离）；
- 关闭气源总阀+泄压阀，排空气路残压（听不到“嘶”声才算完）；
- 液压系统需打开泄压阀，并用压力表实测为零（别靠手感！）；
- 对含超级电容/UPS的驱动器，等待≥5分钟，再用万用表直流档实测母线电压＜36V（国标安全特低电压上限）。

✅ 第三步：挂牌（Tagout）
- 每个隔离点挂唯一编号的安全锁+警示牌（例：“速捷-2024-087-张工-维修中-未验收勿启”）；
- 严禁“公用锁”“借锁”“代挂”——谁操作，谁上锁，谁解锁；
- 解锁前必须全员确认、签字、现场复位测试（非仅通电试转）。

📸速捷现场实拍梗：我们曾见一位老师傅，LOTO挂牌后掏出手机拍三张照——断路器状态、气阀关闭特写、挂牌近景，发到班组群说：“张工锁的，我拍的，你们盯的。今天这台锯，只认这张图说话。”

2.3 现场快速诊断与临时解锁禁忌：有些“快”，是以慢为代价的

当车间主任在门口踱步、订单倒计时红得刺眼……这时最考验的，不是技术，是定力。

我们支持“快速响应”，但坚决反对“快速冒险”。以下行为，在速捷服务守则里，永远标红加粗：

❌ 禁止暴力拆卸锁紧机构
→ 气缸卡死？别抡锤子砸活塞杆。90%的“砸开”换来的是密封圈碎裂、缸筒拉伤、重新采购周期21天。我们有专用气动解压工装+氮气缓释阀，3分钟安全泄压，不伤一毫。

❌ 禁止短接安全回路/屏蔽限位信号
→ “先把限位线剪了，让它动起来！”——这是拿整条产线的安全信用做抵押。去年某厂因此导致推台撞墙，连带损坏隔壁两台CNC的光栅尺，损失远超停机本身。
→ 正确做法：用PLC编程软件调出I/O强制表，临时旁路故障点并同步记录日志（非删除、非屏蔽），且全程双人监护+录像备案。

❌ 禁止未测绝缘即通电复位
→ 潮湿导致的锁死，重启可能引发短路打火。务必用500V兆欧表测：
• 控制回路对地 ≥1MΩ
• 伺服动力线相间 ≥5MΩ
• 编码器线缆全程 ≥2MΩ
（测完不达标？烘干4小时，再测。宁可晚2小时，不赌1次侥幸。）

🧩速捷“临时解锁”白名单（仅限持证工程师执行）：
✔️ 使用HMI内置“维护模式”解除单点锁止（需密码+双因子认证）；
✔️ 通过伺服驱动器面板执行“抱闸手动释放”（严格按型号手册步骤，误差≤0.5秒）；
✔️ 在LOTO前提下，用示波器抓取编码器原始波形，反向推算当前位置，绕过丢失的零点——这是我们独家“盲操定位术”，不依赖备份程序，但需要真功夫。

📌速捷话术补丁：
应急处置不是和时间赛跑，而是和风险谈判。
你省下的那5分钟，可能正在后台悄悄兑换成一次工伤报告、一份停产赔偿、或一张整改罚单。
——在速捷，最快的复产路径，永远始于最慢的那一步：停下来，挂牌，深呼吸。

（本章完｜下章预告：《预防性维护与智能化升级策略：让推台锯学会“自己体检”》）

大家好，又见面了——这里是晋江速捷自动化科技有限公司，一家从2017年12月扎根泉州晋江、修过比亚迪产线PLC、陪中国烟草调过千行逻辑、帮恒安纸业抢回过凌晨三点交期的自动化老伙计。我们不卖“永不断电”的神话，但擅长给设备装上“健康手环”；不承诺“零故障”，但坚持让故障在发生前，先发个朋友圈报备。

推台锯锁死？
别总等它“咔”一声瘫在那儿，再喊人来撬、来测、来赌运气。
真正的高手，早就在它打哈欠、揉肩膀、血压悄悄升高的时候，就递上了温水和降压药。

3.1 周期性点检清单：不是抄表，是给设备做“晨间问诊”

在速捷，我们把点检叫“晨间三问”——每天开工前，花8分钟，问问它：

✅ 气缸还“有力气”吗？
锁紧气缸压力≠气源压力表读数。我们用便携式数字气压表（精度±0.02MPa），在气缸动作末端实测保压值。标准值：0.5–0.65MPa（视机型而定）。低于0.45MPa？别等它松脱夹不住板，先查电磁阀密封圈、管路微漏、或空压机后处理是否积水——气路不是水管，漏一滴，衰十米。

✅ 导轨还“站得直”吗？
不用靠肉眼瞄！我们带激光平行度仪+磁吸基准尺，测推台全程滑动时与底座基准面的偏差。允许值：≤0.05mm/m。超差？不是简单打油能解决——大概率是底座螺栓松动、地基微沉、或长期单侧受力导致的塑性变形。这时候，“紧两颗螺丝”是安慰剂，“重校水平+动态补偿”才是处方。

✅ 编码器还记得“家在哪”吗？
零点漂移，是伺服锁死最沉默的推手。我们不用“断电重启碰运气”，而是用伺服调试软件（如MR Configurator、Sinumerik Operate）执行原点搜索+绝对值校验双流程：先触发Z相脉冲回归，再比对当前位置与上次备份零点偏移量。偏移＞±128脉冲？说明编码器电池失效或机械联轴器打滑——它不是迷路了，是身份证丢了，得补办。

📋速捷点检包（已配发至合作客户技术员）含：
• 定制化点检二维码（扫码即看视频指引+电子打卡）
• 气压/平行度/零点三合一记录卡（带趋势折线框，填三次自动生成预警提示）
• 每季度免费上门“点检复核”服务（非推销，纯对标——你填的，我们验；你疑的，我们测）

3.2 基于状态监测的预测性维护：听懂设备的“咳嗽声”

很多老板问：“你们说预测性维护，是不是要装一堆传感器，成本比设备还贵？”
我们笑着掏出手机——打开速捷云平台，调出某木工厂推台锯三个月前的电流谐波图：

📉 那天起，A相电流5次谐波（250Hz）持续抬升12%，但设备运行无异响、无报警、HMI温度显示正常……
→ 我们远程提醒：“主轴轴承润滑脂开始碳化，建议72小时内更换。”
→ 客户半信半疑，拖到第4天，轴承抱死，连带烧毁驱动器——但因提前备件、预约工程师，停机仅3.2小时。

这就是预测性维护的真实模样：不靠玄学，靠数据咬耳朵。

我们落地的方案，轻量化、可嵌入、不颠覆现有系统：

🔹 振动传感器（MEMS型，IP67防护）
贴在主轴箱/伺服电机尾部，采样频率2kHz，只传特征值（RMS、峭度、包络谱能量比）——省流量、不占PLC资源。异常阈值按设备“体质”动态标定（新机宽松，服役5年收紧）。

🔹 驱动器电流谐波分析（免加装！）
利用现有伺服驱动器内置的电流采样功能（如汇川IS620P、三菱MR-J4均支持），通过Modbus TCP实时读取Ia/Ib/Ic三相电流FFT分解结果。当3次/5次/7次谐波占比突增＞15%，平台自动推送：“疑似机械共振/轴承早期磨损/编码器信号干扰”。

🔹 边缘计算盒子（速捷SC-Edge01）
不是“黑盒AI”，而是规则引擎+轻量LSTM模型组合：
• 规则层：识别“连续3次启动电流峰值＞额定180%” → 判定为负载异常；
• 模型层：学习该设备历史100次正常启停曲线，自动标注本次偏离区间 → 提示“推台导轨阻力上升，建议清洁润滑”。

💡真实案例：福建某定制家具厂，用SC-Edge01接入6台推台锯，上线47天后，系统首次预警#3机“Z轴抱闸释放延迟0.3s”。现场检查发现液压油温传感器漂移，导致PLC误判油温达标而提前释放抱闸——实际油温仍偏低，摩擦力不足。更换传感器后，锁死率下降100%。

3.3 智能锁止系统改造路径：从“被动挨打”到“主动亮剑”

很多客户说：“我们不想换整套系统，但现在的锁死太频繁，安全回路又老跳。”
我们的回答永远一致：不推翻重来，只做精准增强。

速捷“智能锁止加固包”，专为存量设备设计，三步走，不停产、不改图纸、不重编逻辑：

🔧 Step 1｜冗余安全继电器（双通道+强制导向）
替换原有单通道安全继电器（如某国产型号），升级为Pilz PNOZmulti2或欧姆龙G9SA系列。
✔️ 双输入通道独立检测急停/光幕/门锁信号；
✔️ 强制导向触点，任一触点熔焊，另一通道仍可靠切断；
✔️ 自诊断功能实时上报触点状态——以前“跳闸没原因”，现在“跳闸有病历”。

🔧 Step 2｜双通道位置验证（伺服+机械冗余）
不拆编码器，不换电机——在推台侧面加装非接触式磁栅尺（分辨率1μm），与原伺服编码器构成位置双校验：
• 正常时：两路位置偏差＜±5μm；
• 锁死初现：偏差＞±20μm并持续3秒 → HMI弹窗：“检测到位置失同步，建议暂停加工，执行导轨检查”；
• 严重卡滞：偏差＞±100μm → 自动触发安全停机，并锁定启动权限，直至工程师扫码解除。

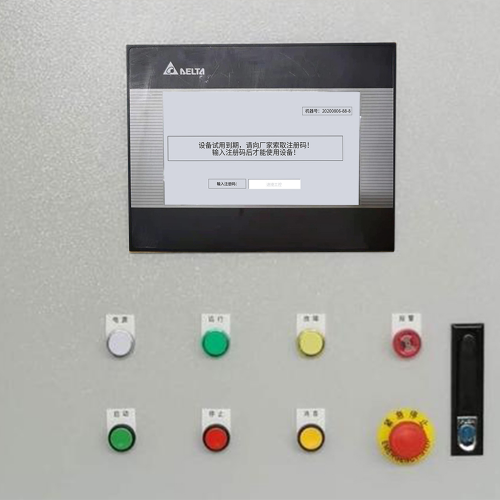

🔧 Step 3｜HMI实时锁死预警界面（不是报警，是预告）
在原有昆仑通态/威纶HMI上，嵌入速捷定制模块：
• 左上角常驻“锁止健康度”环形进度条（绿→黄→红，基于气压/振动/电流/位置四维加权）；
• 点击展开“风险因子雷达图”，直观显示当前哪项指标在爬坡；
• 长按3秒，调出《今日点检快查指南》——图文+短视频，教操作工自己测气压、看谐波、清导轨油泥。
