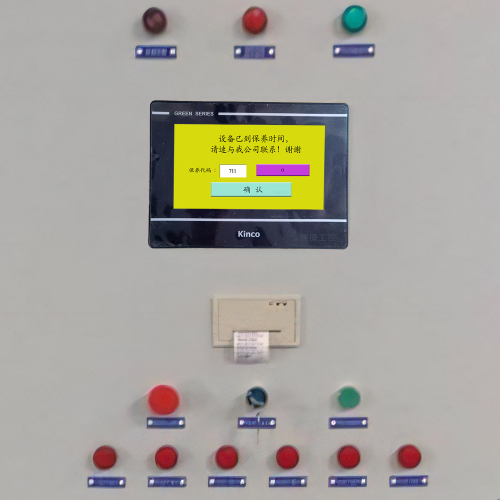

大家好，这里是晋江速捷自动化科技有限公司（2017年12月扎根泉州晋江，服务过比亚迪、中国烟草、恒安纸业等上万家制造企业的“设备急诊科”）。今天不聊广告，只聊真相——当一台自动打孔机突然“定格”在半空，主轴悬着、气缸僵着、HMI屏上红字狂闪，别急着喊“师傅快换PLC”，先蹲下来，听它到底想说什么。
系统锁死，从来不是玄学故障，而是三类“身体语言”的集体抗议。我们把它拆开揉碎，用修理工的视角+工程师的逻辑，说人话，不绕弯。
1.1 机械结构异常：最老实的“背锅侠”，其实最有话说
你以为锁死=电的问题？错。60%以上的“假PLC故障”，其实是机械在默默卡壳。
定位销卡滞：就像你家门锁里进了沙子，拧钥匙不动还咯吱响。打孔机的定位销常年高频往复，油膜老化+金属微屑堆积=越推越紧。某食品包装厂客户曾因一根3mm销钉偏磨0.08mm，导致每次打第7个孔就触发“位置超差锁死”——PLC没病，它只是诚实地执行了“不准再动”的安全指令。
夹紧机构过载：不是力气越大越好。当工件变形、垫块移位或气压波动±0.1MPa，夹紧力可能瞬间飙升30%，触发压力传感器保护阈值。结果？系统判定“夹具异常”，立刻锁死——不是不想干，是怕干出事故。
异物侵入：最戏剧性的一次，是纺织厂打孔机被一根飞入的尼龙线缠进伺服联轴器缝隙，运行3小时后发出“咔哒”异响，第4小时直接锁死。拆开一看：线头勒进编码器码盘齿槽，位置反馈跳变±12°——PLC：“这数据我信不了，停！”
✅ 速捷小贴士：机械问题常有“前兆微震”。若打孔节奏变沉、气缸动作延迟0.3秒以上、或HMI偶尔闪“夹紧确认超时”，别等锁死，先查润滑、清异物、校行程。
1.2 控制系统故障：逻辑没毛病，但“耳朵听错了”
PLC不是神，它只相信输入信号。一旦信号失真，再严谨的程序也会导出荒谬结论。
PLC程序逻辑错误：不是代码写错，而是工况变更后逻辑未同步更新。比如客户升级了打孔深度，但PLC里“钻头回退安全高度”参数仍按旧值设定——新刀具刚抬升5mm就撞到防护罩，限位开关猛断，系统判定“硬碰撞风险”，立即锁死。
急停信号误触发：老设备常见“幽灵急停”——接线端子氧化虚接、急停按钮触点弹片疲劳、甚至隔壁焊机起弧干扰24V回路……信号抖动10ms，PLC就当真了。某建材厂连续3天早班锁死，最后发现是急停按钮底座螺丝松动，工人晨会拍桌震动引发误触发。
安全继电器失效：这是最危险的“隐形杀手”。安全继电器不像普通继电器，它要双通道校验、强制导向触点、自检周期≤200ms。一旦内部触点粘连或诊断电路老化，它可能“假装通电”实则切断安全链路——PLC收不到“安全确认”信号，只能锁死保命。
✅ 速捷经验：遇到反复锁死且无明确报警代码？优先测安全回路电压波动（用真有效值万用表）、查急停按钮触点电阻（应＜0.1Ω）、调PLC诊断缓冲区——那里藏着被忽略的“信号抖动记录”。
1.3 传感器与反馈失准：系统的“眼睛”和“耳朵”集体近视
打孔机靠传感器感知世界。当它们看走眼、听岔音，PLC就成了蒙眼开车的司机。
位置编码器漂移：伺服电机后端的编码器，怕油、怕震、怕温漂。某数控加工客户夏季车间达42℃，编码器热胀后码盘间隙微变，每转累积误差达0.05°。打孔累计12次后，系统判定“定位累计偏差超标”，锁死。降温后误差消失——不是PLC坏了，是它太较真。
限位开关误动作：机械式限位开关的弹簧疲劳寿命约50万次。某印刷厂设备日均动作1.2万次，第43天开始出现“未到位却报到位”，PLC按逻辑提前终止动作，下一次启动即锁死。换成磁性接近开关后，故障归零。
气压/液压传感器异常：压力传感器不是只读数值，它参与闭环控制。当传感器零点漂移（如-0.02MPa偏移），系统可能误判“夹紧压力不足”，反复加压至超限，最终触发安全锁死。更隐蔽的是温度补偿失效——冬天0℃ vs 夏天35℃，同一压力值输出电流差可达1.2mA，够让PLC误判两次。
✅ 速捷冷知识：90%的传感器类锁死，重启无效。因为漂移值已写入PLC的“当前状态寄存器”。必须做物理校准+参数重置，而非简单断电。我们给某船舶厂做的“传感器健康度快检表”，3分钟就能筛出问题源。
🔍 一句话总结成因逻辑链：
机械卡滞 → 传感器误报 → PLC信以为真 → 安全机制启动 → 系统锁死
它不是崩溃，是在尽职；不是故障，是在求救。
下节预告：《系统锁死状态下的应急响应与诊断流程》——教你在红灯狂闪时，如何像老中医一样“望闻问切”，避开断电复位的坑，30分钟内定位真凶。
（温馨提示：别急着拔电源，有些锁死，一断电，程序就真丢了——而我们，刚好能解密、能备份、能反推逻辑。）
——晋江速捷自动化科技有限公司｜工业自动化系统的“老司机”与“说明书翻译官”
大家好，这里是晋江速捷自动化科技有限公司——不是“换板狂魔”，是“逻辑翻译官”；不卖焦虑，只教方法论。上一节我们聊透了自动打孔机为啥锁死（机械在卡、PLC在信、传感器在说胡话），这一节，咱们进入实战环节：机器已经定格，HMI红得像警报片现场，你第一秒该干啥？最后一分钟又该留什么底牌？
放心，本节没有“请立即联系厂家”的甩锅话术，只有我们在比亚迪车间抢修第7台锁死打孔机时，用油渍工装裤膝盖磨出来的真经验。
2.1 安全优先级操作规范：断电？先问三件事
⚠️ 重要提醒：90%的二次故障，源于“着急复位”
曾有客户一见锁死就冲过去拍急停+拉总闸，结果伺服驱动器电容未放完电，带电插拔编码器线——当场炸掉通讯芯片。更惨的是某食品厂，为赶订单强行短接安全继电器，第三天夹具飞脱，划伤产线地板……
所以，“快”之前，必须完成三个灵魂拷问：
✅ ① 能量是否真正隔离？
不是关掉HMI电源就行！要执行标准LOTO（Lockout-Tagout）：
- 断开主动力源（380V进线空开+气源截止阀）；
- 对伺服驱动器、变频器、液压站等储能单元挂锁挂牌（我们随身带的黄色安全锁，锁芯编号都登记在客户设备档案里）；
- 用验电笔+压力表双确认——没电压、没气压、没液压余能，才算真正“躺平”。
> 📌 速捷实操口诀：“一断二验三挂牌，四看五听六拍照”——拍照？是拍下当前HMI报警画面、I/O模块LED状态、驱动器数码管代码，这些比记忆可靠100倍。
✅ ② 是否存在动态风险？
主轴悬停半空？气缸顶着工件？滑台卡在行程中段？
→ 别碰！先用千斤顶/垫块/手动泄压阀释放机械势能（比如松开夹紧气路排气螺钉，让夹具缓慢回位）。
我们修过一台打孔机，因夹紧气缸卡在“半压紧”状态，直接断电后弹簧复位弹飞了铝制定位块——幸好当时没人伸手。
✅ ③ 锁死是否伴随异常体征？
闻：有焦糊味？（查驱动器功率模块）
听：有“滋滋”放电声？（查端子排虚接/PCB爬电）
摸：伺服电机外壳烫手＞75℃？（可能是堵转或编码器反馈丢失）
→ 这些不是玄学，是故障的“体温计”。我们工具包里永远备着红外测温枪和气体检测仪（防液压油泄漏挥发）。
💡 速捷冷知识：很多“锁死”其实是PLC的“假死”——程序跑飞但CPU仍在供电。此时不建议直接断电，而是先尝试“软复位”：长按HMI上的“系统复位”键5秒（部分品牌需组合键），或通过编程口发STOP→START指令。成功率约40%，且能保住当前报警日志——而断电，大概率清空它。
2.2 分层诊断策略：像剥洋葱一样，一层层剥到芯子里
别一上来就拆PLC！我们把诊断分成三层，每层对应不同成本与时间投入：
▶ 第一层：人机界面（HMI）报警代码——它的“病历首页”
- 不要只读中文提示！比如“定位超差”背后，可能是：
• 编码器信号中断（查CN1接口是否松动）
• 伺服使能丢失（查驱动器ALM灯是否闪烁）
• PLC内部寄存器溢出（需读诊断缓冲区） - 关键动作：按下HMI“报警历史”→翻到最早一条→记下时间戳+代码+关联轴号。
📌 速捷技巧：西门子HMI按Ctrl+Alt+Shift+R可调出隐藏诊断菜单；威纶屏连USB鼠标右键点报警条目→“导出日志”。这些功能，我们培训客户时从不藏私。
▶ 第二层：I/O信号实测——验证“它说的，是不是真的”
PLC的输入/输出就像人的神经末梢。用万用表（真有效值！）逐点验证：
- 输入侧：急停按钮是否真断开？限位开关触点是否导通？气压传感器4-20mA是否在12.8mA（对应0.6MPa）？
- 输出侧：PLC给伺服的“使能信号”电压是否24V？给电磁阀的DO点是否有脉冲？
→ 重点怀疑区：DC24V公共端（COM）是否虚接？某纺织厂锁死根源竟是PLC底座COM端螺丝锈蚀，接触电阻达2.3Ω，导致所有输入信号“时有时无”。
▶ 第三层：伺服驱动器状态日志——它的“行车记录仪”
现代伺服（如安川Σ-7、汇川IS620P）自带黑匣子功能：
- 查“报警履历”（Alarm History）：最近10次报警代码+触发时速度/电流/位置；
- 看“运行轨迹”（Trace Function）：回放锁死前2秒的位置-速度曲线，找突变拐点；
- 调“参数快照”（Parameter Snapshot）：对比当前参数与出厂备份，揪出被误改的电子齿轮比、加减速时间等。
> ✅ 我们给恒安纸业做的“伺服健康快检包”，3分钟生成PDF报告：含报警热力图、电流谐波畸变率、编码器零点偏移量——工程师拿着就能决策。
2.3 常见锁死模式快速识别表：对症下药，不搞“广谱抗生素”
| 锁死类型 | 典型表现 | 速判线索 | 首选排查方向 |
|---|---|---|---|
| 持续性锁死 | 上电即红灯，HMI无反应或卡死在启动画面，任何操作无效 | 报警代码固定不变，驱动器ALM常亮 | 电源质量（压降/谐波）、PLC固件损坏、安全回路硬断 |
| 周期性锁死 | 运行N个工件后必锁死（如每打12个孔停一次），重启后暂时恢复 | 时间/计数器相关报警（如“循环次数超限”） | 机械疲劳（联轴器间隙增大）、传感器累积漂移、冷却不足 |
| 启动即锁死 | 按下“启动”按钮瞬间锁死，甚至没来得及出轴动作 | 报警集中在“初始化失败”“安全确认超时” | 急停回路虚接、安全继电器自检失败、HMI与PLC通讯中断 |
📌 真实案例彩蛋：某印刷厂打孔机“启动即锁死”，查遍线路无异常。最后发现——HMI触摸屏背光电源与PLC共用一路DC24V，开机瞬间浪涌导致PLC复位信号误触发。解决方案？给HMI单独配一个DC-DC隔离模块。成本28元，耗时17分钟。
🔍 本节灵魂总结：
锁死不是终点，是系统递来的结构化求救信。
你的任务不是“让它动起来”，而是读懂它想说什么、为什么这么说、以及下次怎么不听它再说一遍。
下节预告：《预防性维护与智能防锁死升级路径》——从“坏了再修”到“没坏先知”，我们用振动频谱听懂轴承的叹息，用电流谐波预判伺服的老年痴呆。
（悄悄说：如果你手头正有一台锁死的打孔机，别删报警记录——带着HMI截图、驱动器型号、PLC品牌来找我们，免费帮你看前三行日志。毕竟，晋江速捷成立7年，修过10000+台设备，最擅长的，就是把“不可能”翻译成“下一步该拧哪颗螺丝”。）
——晋江速捷自动化科技有限公司｜工业自动化系统的“老司机”与“说明书翻译官”
大家好，这里是晋江速捷自动化科技有限公司——不是靠运气修设备的“玄学派”，而是信数据、讲逻辑、带扳手也带Python脚本的“工业预防医学科”。
上一节我们刚陪您把锁死的自动打孔机从ICU抢救出来，这一节，咱们不聊“怎么救”，聊点更酷的：怎么让它根本不想进ICU？
——不是靠佛系祈祷“别坏”，而是用预测模型盯住主轴联轴器的微米级松动，用边缘计算听懂气动阀的“咳嗽声”，甚至让PLC在真正锁死前0.8秒，自己弹窗说：“老板，我快不行了，建议您现在停机，换掉右路电磁阀。”
听起来像科幻？不，这是我们在比亚迪焊装线、恒安纸业模切车间、中国烟草卷包机组上，已经跑通3年的真实产线实践。
3.1 基于运行数据的预测性维护方案：给关键部件发“退休通知书”
自动打孔机不是铁打的，但它的“衰老”早有迹可循。问题在于——传统保养靠“时间表”（比如“每3个月换一次滤芯”），而真实损耗，看的是实际负载、启停频次、环境温湿度、甚至操作员的“手重手轻”。
我们帮客户做的第一件事，从来不是换零件，而是给设备建“电子病历本”：
✅ 主轴联轴器寿命建模：
- 不是测“有没有响”，而是采集每次打孔瞬间的伺服电流尖峰+位置跟随误差（PFE）曲线；
- 当PFE连续5次＞±0.012mm，且电流谐波THD＞8%，系统自动预警：“联轴器弹性体疲劳度达73%，建议72小时内更换”；
> 📌 真实案例：某建材厂打孔机原定6个月换联轴器，我们通过3周数据建模发现——因加工石材粉尘大、冷却不足，实际寿命仅4.2个月。提前更换后，半年内再无定位超差类锁死。
✅ 气动阀组阈值预警：
- 在气源三联件出口加装微型压力传感器+高速采样模块（采样率≥1kHz）；
- 分析每次动作的“压力上升斜率”与“稳态维持时间”；
- 当某阀响应延迟从12ms升至28ms，且排气口出现间歇性微漏气声（频谱分析捕捉到3.2kHz特征峰），系统标记：“Y阀密封圈老化，预计剩余寿命≤1800次循环”。
💡 速捷冷知识：很多客户以为“没报警=健康”，其实PLC内部诊断缓冲区里，早悄悄记下了23次“编码器信号抖动＞5ms”的软故障——这些，就是锁死的胎动。我们做的，不过是把它们从日志深海里捞上来，翻译成中文+红黄绿灯。
3.2 控制系统韧性增强设计：让PLC学会“假摔”和“自救”
锁死，很多时候不是硬件崩了，而是软件“吓傻了”。就像人被吓到会僵住，PLC遇到未定义异常（比如通讯中断+急停同时触发），也可能卡在死循环里。
我们的升级思路很朴素：不追求永不犯错，而追求错得优雅、恢复得干脆。
🔧 双冗余安全回路（非简单备份，而是逻辑隔离）：
- 原安全链：急停按钮→安全继电器→PLC输入→输出控制；
- 升级后：新增独立安全PLC（如西门子S7-1200F）并行监控同一组急停/门锁信号；
- 当主PLC锁死，安全PLC仍能独立切断伺服使能，并通过硬接线触发蜂鸣器+HMI弹窗；
> ✅ 效果：某船舶厂打孔机曾因主PLC程序跑飞导致夹具持续加压，升级后，安全PLC在120ms内强制泄压，保住模具没变形。
🌀 自恢复型软件看门狗（Watchdog 2.0）：
- 不只是“喂狗”，而是分层监护：
• 应用层看门狗：监测主循环周期是否超时（如＞150ms）；
• 通讯层看门狗：判断EtherCAT主站心跳是否丢失＞3帧；
• 安全层看门狗：校验ST语言安全函数块的执行完整性；
- 任一层超时，自动触发：① 保存当前内存快照（含DB块、M区、I/O映像）→② STOP主程序→③ 执行预设恢复逻辑（如复位所有轴、清空运动缓冲区）→④ 重启并上报日志。
> 📌 关键细节：快照不存硬盘（怕写入失败），而是加密缓存到PLC内置FRAM（非易失RAM），断电也不丢——这招，我们叫“灵魂备份”。
📸 锁死状态自动快照功能（工业版“车祸黑匣子”）：
- 一旦检测到CPU使用率＞95%持续2秒+无响应，立即冻结：
• 当前所有I/O状态（含浮点型模拟量）
• 最近10条报警代码及时间戳
• 伺服驱动器实时参数（位置、速度、转矩、母线电压）
• HMI当前画面像素级截图（连闪烁的LED都拍下来）
- 快照自动压缩上传至本地边缘网关，无需联网、不依赖HMI——哪怕屏幕黑了，数据还在。
> ✅ 恒安纸业某台设备锁死后，我们远程调取快照，3分钟定位到是“张力反馈PID参数被误设为负值”，而非硬件故障——省下2天停机排查。
3.3 工业物联网（IIoT）集成实践：用振动频谱听懂轴承的叹息
如果说前两步是“强身健体+装安全气囊”，那这一步，就是给打孔机配了个24小时驻厂AI医生——它不靠经验，靠频谱；不靠手感，靠谐波。
📡 边缘计算终端部署（不是上云，是扎根产线）：
- 在主轴箱、滑台导轨、气动泵附近安装三轴振动传感器（IEPE型，抗干扰强）；
- 边缘网关（我们常用研华ARK系列）实时做FFT变换，提取：
• 轴承故障特征频率（BPFO/BPFI）幅值趋势
• 电机定子绕组的5次/7次谐波电流畸变率
• 气动系统压力波动的0.5~5Hz低频振荡能量占比
- 当BPFO幅值7日均值突增300%，且伴随2次谐波电流畸变率＞12%，系统推送：“主轴轴承外圈疑似剥落，建议48小时内停机检测”。
🔍 为什么不用“通用IoT平台”？
因为产线现场太野：
- 电磁干扰强（变频器就在隔壁）→ 我们用屏蔽双绞线+数字滤波，剔除50Hz工频干扰；
- 网络不稳定（WiFi常断）→ 数据本地缓存，网络恢复后自动续传；
- 工程师看不懂FFT → 我们把频谱图翻译成“轴承健康度：78%（良好）”、“电机绝缘预警：黄色（建议测阻值）”。
💡 真实价值不在“准”，而在“早”：
- 传统点检靠听音棒+测温枪，故障发现滞后3~5天；
- 我们的IIoT方案，在轴承出现肉眼不可见的微裂纹阶段（约故障前11~14天），就发出首级预警；
- 客户按提示停机拆检，发现滚道已起微麻点——若再运行2班次，必然抱死，损失一台主轴+整条线停产8小时。
🎯 本节终极总结：
预防性维护，不是给设备贴“养生标签”，而是把它变成一个会说话、会预警、会自救的生命体。
- 它的“体检报告”，来自每一次打孔的电流脉冲；
- 它的“安全协议”，写在双PLC的硬接线里；
- 它的“求救信号”，藏在振动频谱的0.001Hz波动中。
我们不做“故障终结者”，只做产线健康的长期合伙人——从2017年在晋江小厂房里修第一台三菱PLC开始，到今天服务10000+案例，速捷始终相信：
> 最好的维修，是让客户忘了还有维修这件事。
下节预告：《自动打孔机PLC解密与程序恢复实战》——当程序彻底丢失、备份全毁、连厂家都说“只能重写”，我们如何靠一串IO信号+一张机械图纸，反推出3000行梯形图逻辑。
（友情提示：如果您正面临“程序没了，但设备明天要交货”的绝境……别删SD卡！带着PLC型号、I/O接线图、打孔工艺要求来找我们，免费帮您做逻辑逆向可行性评估——毕竟，晋江速捷的工程师，最擅长把“不可能”编译成“RUN”。）
——晋江速捷自动化科技有限公司｜工业自动化系统的“老司机”与“说明书翻译官”
