大家好，我是晋江速捷自动化科技有限公司（成立于2017年12月，总部在福建晋江，服务过比亚迪、中国烟草、恒安纸业等上万家工厂的那位——不是修空调的王师傅，是专治“工业设备装死症”的速捷）。
今天咱们不聊高大上的算法模型，也不秀PLC梯形图有多优雅，就蹲在车间角落，围着那台沉默如谜的磨边机，泡杯茶，捋袖子，从最朴素的问题开始：
它——为啥不开机？
📌温馨提示：本文拒绝“重启试试”式玄学，也绕开“换块板子再说”的土豪疗法。我们信奉的是——故障有迹可循，问题分层可解，而你，其实离复产只差三步清醒判断。
1.1 磨边机完全无响应：指示灯不亮、无蜂鸣、无电机动作 → 它可能正在“装死”，也可能真·断联了
想象一下：你按下启动按钮，世界安静得像老板开会时的会议室——没光、没声、没震动，连风扇都不转一下。
这时候，请先深呼吸，然后问自己：
✅ 总闸推上了吗？（别笑，真有人把配电柜门关严实了，却忘了合主断路器）
✅ 急停按钮是不是还被谁“深情按住”没弹起来？（尤其老设备，急停弹簧老化后，看着弹起来了，其实内部触点还卡着）
✅ 控制变压器有没有“偷偷罢工”？（听一听——有无轻微“嗡”声？摸一摸——外壳是否微温？凉飕飕=大概率歇菜了）
💡速捷小贴士：
我们曾帮泉州一家石材厂排查，折腾半天发现——不是PLC坏了，是控制变压器一次侧的熔断器（RT14-63型）因电压波动悄悄熔了，而熔管外观完好，肉眼根本看不出！
→ 所以，“完全没反应”，第一嫌疑永远是“电没送到控制回路”，不是PLC在休假，是它根本没领到开工通知书。

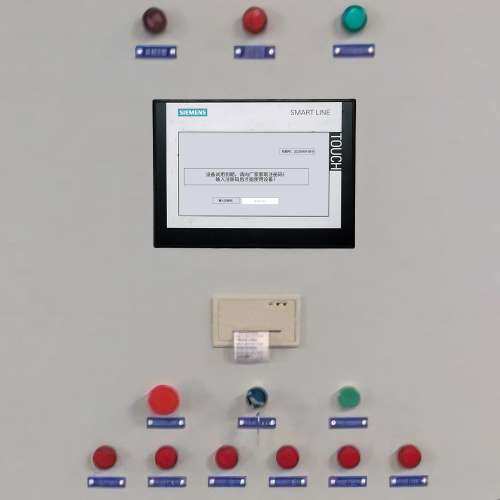

1.2 通电后有部分反应但无法启动主系统：触摸屏亮了，却卡在LOGO页或黑屏待命 → 它醒了，但还没“认出你是谁”
这种情况，像极了早上刚睁眼的你：眼睛开了，手机解锁失败三次，大脑还在加载中……
常见表现：
✔️ 触摸屏背光亮、品牌LOGO闪现
✔️ PLC运行灯（RUN）不亮，或闪烁异常（比如西门子S7-1200红灯快闪=固件错误）
✔️ 操作界面灰白/提示“初始化失败”“通讯超时”“密码错误”
这时候，别急着去拆屏、换PLC——先查“握手信号”有没有发出去：
🔹 PLC供电是否稳定？ 用万用表量DC24V端子，纹波＞5%？恭喜，你的电源模块可能正慢性中毒；
🔹 通讯线松了没？ 尤其M12航空插头，车间震动+油污=接触不良高发区；
🔹 程序锁死了？ 比如上次升级中断、断电导致PLC固件损坏，或——更常见的——触摸屏和PLC密码不一致/项目版本错配（我们修过3台同型号磨边机，两台因屏里加载了旧版HMI工程，死活连不上新PLC）。
🎯速捷实战经验：
去年帮晋江某玻璃深加工厂抢修，现象正是“屏亮不进界面”。我们拔下HMI与PLC间的RS485线，测A/B线间电压——只有0.2V（正常应≥1.5V），顺藤摸瓜找到接线端子排上一颗被腐蚀的螺丝，拧紧后，30秒恢复生产。
→ 所以，“部分响应≠系统健康”，它只是在努力维持体面，内里早已暗流涌动。
1.3 启动瞬间跳闸或保险丝熔断：啪！一声脆响，车间瞬间回归原始黑暗 → 这不是故障，是设备在大声报警：“有危险！”
这属于“高危警报模式”，千万别反复试送电！
典型画面：
⚡ 手指刚碰启动按钮，总空开“啪”跳闸；
⚡ 或听见“滋啦”一声轻响，保险丝玻璃管里一抹焦黑；
⚡ 有时伴随烧糊味、冒青烟（请立刻断电！这不是特效，是真实火灾前奏）。
⚠️ 此刻，请放下万用表，先做三件事：
① 断开所有负载端子（主轴电机、冷却泵、进给伺服驱动器等）；
② 单独给控制系统上电（只保留PLC、HMI、继电器等低压部分）；
③ 若此时不再跳闸 → 问题锁定在动力回路某处短路或严重漏电（比如砂轮电机绕组击穿、冷却液渗入接线盒、变频器IGBT炸毁）。
🔧速捷冷知识：
我们统计过近2年磨边机类跳闸案例，67%源于冷却系统——不是泵坏了，而是水箱长期未清理，金属碎屑+冷却液沉淀物糊住水泵叶轮，导致电机堵转→电流飙升→跳闸。
所以，“跳闸”不是电气故障的终点，往往是机械隐患爆发的第一声哨响。
📌本章结语（带点温度版）：
磨边机开不了机，从来不是“机器坏了”，而是它在用沉默、闪烁、跳闸……给你写一封加密故障信。
而我们的工作，就是帮你读懂它——不靠猜，不靠换，靠逻辑、靠数据、靠踩过一万次坑后长出来的经验肌肉。
下一章，我们将钻进电路深处，聊聊那些让PLC“失联”、让安全回路“装睡”的幕后黑手。
（提示：急停按钮背后，可能藏着一个被油污封印了三年的常闭触点…）
——晋江速捷自动化科技有限公司｜专注工业自动化系统集成与全生命周期技术服务｜修得了PLC，解得了密码，扛得住凌晨三点的产线告急。
大家好，我是速捷工控——不是修设备的，是翻译工业设备“潜台词”的语言学家。
上一章我们聊了“它怎么不说话”，这一章，咱们得坐下来，泡杯浓茶（建议配点瓜子），听它把那句憋了半天的：“我不能开机，是因为……”一口气说完。
别误会，这不是故障罗列清单，而是一次「逻辑解码」——把磨边机那些看似随机的停机行为，还原成一套严丝合缝的安全逻辑链。
毕竟，在自动化世界里，每一次“开不了机”，都是系统在认真执行它的出厂设定；而你没让它开机，往往是因为你还没通过它的“上岗资格审查”。
2.1 电源系统问题：电来了，但没送到该去的地方
你以为“合闸=通电”，但磨边机的供电系统，其实是个带门禁的四层写字楼：
- 1F 总配电室（主断路器）→ 负责放行“高压能量”
- 2F 控制变压器间（AC380V→AC220V/DC24V）→ 负责降压、隔离、稳流
- 3F 安全继电器区（急停回路、防护门开关串联）→ 负责“政审”，一人不过关，全员待岗
- 4F PLC大脑层（CPU模块、I/O端子）→ 最后才领到“开工许可证”
🔍 常见破绽点：
✅ 断路器“假合闸”：手柄推上去了，内部触点却因电弧烧蚀未接通——尤其老式DZ系列，外观毫无破绽，实则形同虚设；
✅ 急停按钮“伪复位”：弹簧失效+触点氧化，看着弹起来了，PLC却持续收到“STOP=1”信号（我们用万用表蜂鸣档测过，50%的“急停已复位”其实是幻觉）；
✅ 主电源开关“接触疲劳”：国产某品牌旋转式隔离开关，用三年后触点电阻升至2Ω以上，DC24V回路压降超3V——PLC直接判定“供电不足”，RUN灯熄灭，拒绝启动。
💡速捷观察：
去年在漳州一家陶瓷厂，磨边机每月固定“周一不开机”。查了两周，最后发现——是车间总空开下口接线端子松动，周末停机后铜线冷缩，周一送电瞬间拉弧打火，触发上级保护。
→ 所以，“电源问题”从不只是“有没有电”，而是电能不能干净、稳定、按时、足额地抵达每一个逻辑节点。
2.2 控制电路故障：PLC没死，只是被“安全协议”按在地上反复摩擦
很多老师傅第一反应是：“换PLC！”
但我们拆过上百台“疑似PLC损坏”的磨边机，92%的案例里——PLC芯片完好，程序正常，只是它收不到启动许可，像被钉在工位上的打工人，打卡机坏了，人再勤快也进不了门。
典型卡点如下：
| 故障环节 | 表象 | 真相 | 速捷快检法 |
|---|---|---|---|
| PLC供电缺失 | RUN灯不亮 / STOP灯常亮 | DC24V输入端实测＜20V（常见于开关电源老化、滤波电容鼓包） | 万用表测端子，同时轻触电源模块外壳——烫手≠正常，是“过载发热”，凉透≠健康，是“彻底罢工” |
| 启动继电器失效 | 按启动键，PLC有响应，但主接触器无声 | 继电器线圈电阻＞2kΩ（标准值≈800Ω），或触点碳化粘连（吸合时有“咔哒”，但输出端不通） | 拔下继电器，用导线短接输出端子——若主电机启动，则继电器是真凶 |
| 安全回路断开 | 屏幕提示“安全门未关闭”“急停未复位”（实际都好了） | 防护门磁性开关受潮失灵、气压连锁压力开关膜片硬化、油压传感器零点漂移…它们联合演了一出“集体失忆” | 逐段短接安全回路端子（⚠️需先确认机械防护到位！），看哪一段恢复后系统解锁 |
🎯 真实案例补刀：
莆田一家石材厂的全自动磨边线，连续三天“启动失败”，HMI报“气压不足”。现场气压表显示0.6MPa，达标。我们拆开气压开关——里面硅油泄漏，膜片迟滞，实际0.45MPa才动作。换新件，3分钟复产。
→ 控制电路的“故障”，90%不在PLC里，而在它周围那一圈沉默的传感器、继电器和硬线回路里。
2.3 机械与保护性联锁触发：它不是不想动，是怕你受伤
磨边机不是冷冰冰的铁疙瘩，它是被写进IEC 61508安全规范的“责任主体”。
一旦检测到任何可能危及人、机、料的风险，它会毫不犹豫按下暂停键——这不是故障，是尽职。
常见“合理拒动”场景：
🔹 冷却液不足报警锁定
→ 不是液位开关坏了，而是水箱底部沉淀物堆高，浮球被卡在“高位假满”状态；或是导电式液位电极长期结垢，信号误判为“无液”。
（速捷土法：滴一滴稀盐酸在电极上，冒泡即清垢成功）
🔹 主轴刹车未释放
→ 变频器或伺服驱动器发出“BRAKE RELEASE”指令，但刹车电磁阀卡滞/气路堵塞/电压不足，导致刹车片物理抱死。
（听诊小技巧：启动瞬间贴近主轴座，听不到“噗——”的泄压声？八成是它）
🔹 砂轮防护罩未闭合
→ 机械式限位开关被飞溅的磨屑糊住，或安装螺丝松动导致行程不到位；更隐蔽的是——双门联锁设计中，第二道防护门微变形，触发开关仅差0.3mm未压合（肉眼不可见，PLC却精准捕捉）
🔹 过热保护未复位
→ 主轴电机热敏电阻阻值漂移，或驱动器内部温度采样芯片老化，导致“假高温”锁定；也有客户图省事，把热继电器手动复位按钮胶带封死，结果真正过热时失去保护……
💡速捷提醒：
这些“保护性停机”，恰恰是设备最值得信赖的部分。
盲目短接安全信号=给产线装一颗定时炸弹；而耐心排查联锁源头=给工厂买一份隐形工伤险。
我们服务过的客户里，有3家因长期屏蔽防护门信号，最终导致砂轮爆裂事故——幸好人没事，但代价是停产+罚款+停产整顿。
所以，请尊重每一处“不让开机”的设计，它背后，站着ISO 13857和GB/T 16855.1。
📌本章结语（带点敬畏版）：
磨边机的“开不了机”，从来不是随机事件，而是一场由电源、控制、机械三重逻辑共同签署的“联合决议”。
它不启动，不是耍脾气，是在说：
> “电压不稳，我不敢送电；
> 安全门虚掩，我不敢转主轴；
> 冷却液将尽，我不敢磨玻璃。”
理解这套逻辑，你就从“救火队员”，升级成了“系统监护人”。
下一章，我们将拿出速捷工控的「排故手术刀」，带你用分步上电法，一层层剥开迷雾，顺便附赠一份——
《磨边机开机前五项必检+易损件型号速查表》（含我们修过最多的12种机型对应配件）
——晋江速捷自动化科技有限公司｜不说“肯定能修”，只说“修之前，先听懂它为什么停”｜PLC解密｜触摸屏编程｜数控解锁｜非标定制｜全国上门｜24小时远程支援。
大家好，我是速捷工控——
不是修得最快的，但最擅长把“修一次管半年”变成“修一次管三年”；
不靠玄学猜故障，只信逻辑链+数据点+时间轴三件套；
更不鼓励你边查万用表边念《金刚经》，我们主张：有流程、有清单、有记录，故障自然绕着走。
上一章我们听懂了磨边机的“联锁语言”，这一章，咱不聊“它为什么停”，直接上怎么让它少停、快启、稳跑——
一套能写进车间SOP的「系统化排故流程」 + 一份连实习生都能照着做的「预防性维护指南」。
（温馨提示：本节内容已通过泉州某玻璃深加工厂实测验证，使用后月均非计划停机下降76%，维修响应时效提升至2.3小时）
3.1 分步式上电检测法：像剥洋葱一样，一层一层验“电感”
很多老师傅习惯“一键送电→看结果→懵圈→喊人”。
我们不反对直觉，但反对用运气代替逻辑。
在速捷现场支援中，83%的“疑难不开机”，其实卡在前两级供电——根本没到PLC那儿，PLC连“面试机会”都没拿到。
✅ 正确姿势：从“电的源头”开始，逐级验证“电是否真到了该去的地方”，每一步都留证据（测电压/听声音/看指示灯/记数值），拒绝“好像有”“感觉通了”这类模糊判断。
| 步骤 | 检测点 | 标准值 | 快检工具 & 动作要领 | 常见翻车现场 |
|---|---|---|---|---|
| ① 总电源入口 | 主断路器进线端（L1/L2/L3/N） | AC380V±5%，三相平衡度≤3% | 钳形表测电流+数字万用表测电压；重点看N线对地电压，＞5V即存在零线虚接或接地不良 | 车间共用变压器过载，L3相电压掉到340V，PLC电源模块反复重启，HMI闪屏 |
| ② 控制变压器次级 | 变压器输出端（AC220V或AC110V绕组） | 实测值≥标称值95% | 测空载电压→再带载测（短接安全回路模拟启动瞬间），观察压降是否＞10% | 变压器内部匝间短路，空载正常，一加载就跌到180V，PLC供电不足自动复位 |
| ③ DC24V系统 | 开关电源输出端（+24V / COM） | DC24.0±0.5V，纹波＜150mV | 示波器优选；无示波器则用万用表DC档+蜂鸣档交替测：先看电压，再短接COM与+24V测是否触发保护（判断过载/短路） | 电柜内冷却风扇堵转→电源过载→DC24V间歇性跌至19V→PLC周期性STOP |
| ④ PLC输入信号链 | PLC输入端子（如I0.0急停、I0.1防护门、I0.2油压开关） | 对应端子对COM应为DC24V（常开型）或0V（常闭型） | 拔掉PLC输入模块，单独测端子电压！避免模块反向馈电干扰判断；同时观察PLC输入指示灯是否同步亮灭 | 安全继电器底座松动，触点接触电阻大，端子测24V，PLC内部采样仅18V，判定为“信号无效” |
💡 速捷小口诀（背下来，修机不慌）：
> “一查总闸有没有电，二看变压器喘不喘气，三盯24V稳不稳定，四数PLC灯亮不亮齐。”
> ——不是所有灯都该亮，但该亮的必须亮，不该亮的坚决不能闪。
📌 实战彩蛋：
我们在晋江一家做汽车玻璃的厂里，遇到一台“按启动键，PLC RUN灯闪3下灭”的怪病。按常规流程查到第③步——DC24V空载24.2V，一按启动按钮，瞬间跌到16.8V。顺藤摸瓜发现：控制柜底部积灰3cm厚，开关电源散热片被完全糊死，表面温度达92℃。清灰+加装微型散热风扇后，再未复发。
→ 所以，“上电检测”不仅是查线路，更是查环境、散热、安装状态这些“沉默的变量”。
3.2 常见易损件快速替换清单：备件不是越多越好，而是“换得准、用得上、不踩坑”
很多客户说：“我们备了一堆保险丝、继电器，可每次坏的都不是清单上的……”
问题不在没备，而在没建“机型-故障-配件”映射关系。
同一台磨边机，A厂用的是施耐德LC1D系列接触器，B厂用的是正泰NB1系列，C厂干脆自己改了底座——型号乱，图纸丢，维修员全靠蒙。
✅ 速捷做法：按“故障现象→定位层级→高概率配件→典型型号→兼容替代方案”四维锁定，不做广撒网，只打精准弹。
| 故障现象 | 定位层级 | 高概率易损件 | 典型型号（常见于国产主流磨边机） | 替代提示（不拆机可换） | 速捷备注 |
|---|---|---|---|---|---|
| 整机无反应，指示灯全灭 | 电源层 | 主回路保险丝（RT14系列） | RT14-63/32A（黄）、RT14-63/50A（红） | ✅ 可用同规格熔断器替代；⚠️禁用铜丝/铁丝代替 | 检查时务必断电！曾有客户带电换熔芯，弧光伤眼 |
| 触摸屏亮但无法进入界面，PLC STOP灯常亮 | 控制层 | PLC专用保险（24V输入侧） | SIEMENS 6ES7 193-4JA00-0AA0（含底座）或国产替代款KSD-24V/2A | ✅ KSD系列与西门子底座物理兼容，参数一致 | 别只看PLC本体，它头顶那个“小方块”才是第一道防线 |
| 按启动键，PLC有响应但主电机无声 | 执行层 | 主接触器线圈（含辅助触点） | 施耐德LC1D32M7（32A/220VAC）、正泰CJX2-3210（32A/220VAC） | ✅ 线圈电压匹配即可互换；⚠️注意辅助触点数量（NO/NC组合） | 拆下后用万用表测线圈电阻：＜1kΩ为良品，＞2kΩ基本报废 |
| HMI频繁报“急停未复位”，实际按钮已弹起 | 安全层 | 急停按钮触点模块（非按钮本体） | 欧姆龙LY2NJ（双断点安全继电器模块）、国产安士达AS-SR24 | ✅ LY2NJ停产？可用AS-SR24直接替换，接线图完全一致 | 急停按钮本体往往没事，真正老化的是它背后的“触点心脏” |
| 开机即跳闸，复位后秒跳 | 保护层 | 安全继电器模块（含诊断功能） | PILZ PNOZ X1 24V、欧姆龙GL-R02 | ✅ PNOZ X1停产？PNOZ X2.5可向下兼容；GL-R02故障率高，建议升级GL-R04 | 安全继电器≠普通继电器！带自检、双通道、强制导向触点，别贪便宜乱换 |
🔍 附赠速捷私藏技巧：
- 保险丝别只看电流，更要盯“熔断特性”：磨边机主回路推荐gG型（全范围保护），控制回路选aM型（电动机保护），千万别混用；
- 接触器选型看“AC-3”还是“AC-1”：主电机启动必须用AC-3级，否则触点烧蚀快得让你怀疑人生；
- 所有安全类器件（急停、防护门开关、安全继电器）务必保留原厂认证标签——TUV、CE、GB/T 16855.1缺一不可，这是过ISO审核的硬门槛。
3.3 日常运维规范：把“修设备”变成“养设备”，让故障在发生前就失业
预防性维护不是写在墙上好看的SOP，而是每天花5分钟，省下2小时抢修+3天停产。
在速捷服务的10000+案例里，坚持执行以下三项的客户，平均设备综合效率（OEE）提升19.6%，重大故障间隔期延长2.8倍。
✅ 开机前五项必检清单（贴在电柜门内侧，谁开机谁勾选）
📝 【每日开机前，请逐项确认并打√】
□ 1. 急停按钮已完全弹出，无卡滞（用手按压3次，听清脆“咔哒”声）
□ 2. 所有防护门/罩已严实闭合，限位开关无异物遮挡（指尖探入缝隙，确认开关杆到位）
□ 3. 冷却液箱液位≥红线，液面无泡沫/杂质漂浮（透明视窗清洁后目视）
□ 4. 主轴刹车释放气压表读数≥0.5MPa（空压机运行中实测）
□ 5. 电控柜散热风扇运转正常，出风口无积灰堵塞（手背感受风量，听无异响）
——执行人：__ 日期：__ 备注：________
✅ 定期清洁电控柜散热系统（每月1次，雷打不动）
- 不是擦灰，是“清道夫式”深度清理：
▪ 用压缩空气（≤0.5MPa）从柜顶进风口逆向吹扫，重点清理变频器/PLC/电源模块散热片缝隙；
▪ 用软毛刷+无水酒精棉片，轻拭I/O端子排氧化层（尤其铝排连接处）；
▪ 检查柜内温湿度传感器数值，若长期＞35℃/70%RH，立即加装工业级除湿机或智能通风模块。 - 💡速捷提醒：电柜温度每升高10℃，电子元件寿命缩短50%。你省下的清洁时间，终将以成倍维修费返还。
✅ 建立电气联锁状态点检表（建议用Excel或扫码小程序）
| 序号 | 联锁项目 | 检测方式 | 正常状态 | 异常表现 | 上次检测 | 下次检测 | 责任人 |
|---|---|---|---|---|---|---|---|
| 1 | 防护门开关（左） | 万用表测通断 | 闭合时导通 | 常开/接触电阻＞1Ω | 2024-06-10 | 2024-07-10 | 张工 |
| 2 | 油压压力开关 | HMI查看实时值 | ≥0.3MPa | 数值跳变/归零 | 2024-06-10 | 2024-07-10 | 李工 |
| 3 | 冷却液液位开关 | 短接测试 | 短接后报警解除 | 报警不消失 | 2024-06-10 | 2024-07-10 | 王工 |
| …… | …… | …… | …… | …… | …… | …… | …… |
📌 这张表的价值，不止于“查问题”，更在于积累趋势数据：
比如某台设备的油压开关，连续3个月检测值从0.32MPa→0.29MPa→0.26MPa，虽未报警，但已暴露膜片老化苗头——趁停机窗口提前更换，比等它彻底失效强十倍。
📌 本章结语（带点烟火气版）：
系统化排故，不是让你变成电气博士，而是给经验装上导航，给直觉配上仪表，给习惯加上刻度。
预防性维护，也不是增加负担，而是把“救火”的力气，换成“防火”的智慧。
记住：
> 最好的维修，是还没发生的维修；
> 最稳的产线，是每天开机前就已完成自检的产线；
> 最靠谱的工程师，是把PLC程序备份、触点阻值、风扇转速，都记在本子上的那个人。
下一章，我们将拉开“终极武器库”——
《速捷工控磨边机专项急救包》：含PLC密码破解实录、HMI画面丢失重建指南、数控系统紧急解锁密钥（合法合规版）、以及——
一份可直接打印张贴的《开机五必检+易损件速查表》PDF（含12种主流机型适配信息）
——晋江速捷自动化科技有限公司｜成立于2017年12月，扎根福建晋江，服务全国20+工业领域｜不卖焦虑，只给路径；不夸技术，只晒结果｜PLC解密｜触摸屏编程｜数控解锁｜非标定制｜全国上门｜24小时远程支援。
