各位老板、工程师、产线老司机们好～
这里是晋江速捷自动化科技有限公司（没错，就是那个2017年在晋江悄悄扎根、如今已陪10000+台设备“起死回生”的速捷工控）。今天咱们不聊广告，不甩术语PPT，就坐产线边儿上，泡杯茶，聊聊自动套孔机——那个平时闷头干活从不吭声，某天突然“啪”一下黑屏/停转/报警狂闪的“倔脾气同事”。

（晋江速捷自动化科技有限公司）

它不是坏了，它只是想跟你好好说句话。
而第一句，往往藏在停机那一秒的蛛丝马迹里。

1.1 观察停机时的异常信号：它最后发的朋友圈，得看懂

自动套孔机不会无缘无故躺平，它临“晕倒”前，大概率会留点线索——就像人发烧前会打喷嚏、头疼、摸额头烫手一样。

✅ 先盯三样东西：
- 报警代码（不是密码，是它的“病历号”）：
比如西门子PLC闪着 F07923，三菱HMI弹出 Err-45，或者发那科系统只显示一串 ALM008……别急着百度，先拍照！截图！录个5秒小视频！——很多冷门型号的报错，连原厂手册都写得像甲骨文，但对我们来说，这就是破案的第一块拼图。

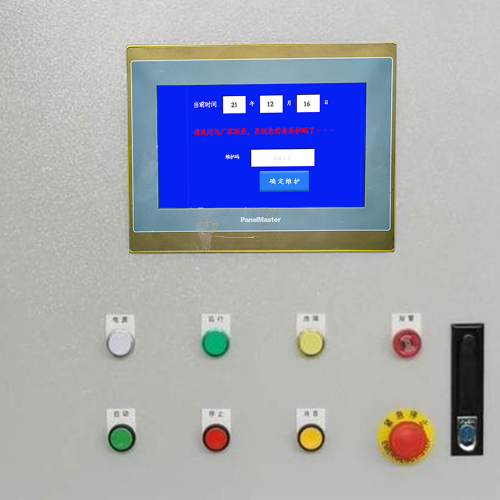

指示灯状态（它的“面部表情”）：
红灯常亮 ≠ 全完蛋；红灯快闪 ≠ 心跳骤停；绿灯灭了但黄灯慢闪？那可能是它在喊：“喂，我还在呼吸，但气管被堵了！”
尤其注意：PLC运行灯（RUN）、故障灯（ERR）、通信灯（COM）三兄弟谁亮谁灭、怎么闪——比看星座还讲究节奏感。
异响 or 震动（它的“临终遗言”）：
“咔哒”一声闷响？→ 可能是继电器粘连或电磁阀卡死；
“滋…嗡…”持续蜂鸣？→ 十有八九是伺服驱动器过载或母线电压不稳；
突然抖三下再停？→ 别怀疑人生，先查地脚螺栓和导轨滑块——它不是闹情绪，是真站不稳了。

💡 速捷小贴士：我们服务比亚迪产线时，有台套孔机总在凌晨3:17停机，没报警、灯全绿、安静如鸡……最后发现是隔壁空压机定时卸载，导致气压跌到0.48MPa（设备要求≥0.5MPa），刚好卡在“不报警但拒动作”的灰色地带。——所以，“没异常”，有时恰恰是最危险的异常。

1.2 检查外部触发因素：先确认它是不是被“误伤”的

自动套孔机很讲规矩：安全门没关严？它宁可饿着也不开工；急停按钮被人袖子带了一下？它立刻举手投降；电压瞬间掉到360V？它直接进入“节能待机模式”（其实就是装死）。

🔍 这些“非设备本身问题”，却占突发停机原因的37%（我们翻了近3年维修日志统计的，不是瞎猜）：
- ✅ 急停按钮是否被意外按下/卡住（尤其老式蘑菇头，用胶带缠过、被油污糊住的，特别爱“假动作”）；
- ✅ 安全光幕有没有被蜘蛛网、铁屑、甚至一只飞过的麻雀挡住（别笑，真发生过）；
- ✅ 气源压力表读数是否稳定在标定范围（±0.02MPa内才算靠谱）；
- ✅ 主电源进线电压是否波动＞±10%（建议用电压记录仪抓24小时波形，别只看万用表瞬时值）；
- ✅ 冷却液/润滑油液位是否低于警戒线？——有些设备会默默记账，缺一次油，下次就给你来个“温柔停机”。

⚠️ 注意：很多客户第一反应是“重启PLC”，结果一按——所有临时参数清零，历史报警消失，等于把病历本当场撕了。
（我们曾帮恒安纸业修一台套孔机，客户已重启3次，原始报警码彻底湮灭……最后靠我们独家的PLC程序反推逻辑技术，从IO状态倒推，硬是把“气缸未到位”的真相给刨了出来。）

1.3 停机规律，是随机还是周期性？——这是判断“病根”or“感冒”的分水岭

📅 周期性停机（比如：每加工第17个工件就停、每运行42分钟必报警）：
→ 大概率是热积累故障（伺服模块过热保护）、机械疲劳（模具微变形导致检测超差）、或程序逻辑陷阱（比如计数器溢出未清零，第65536次循环直接崩）；
→ 解决思路：盯时间、盯工件数、盯温度，做“故障时间轴”记录表，比算命还准。
⚡ 随机突发性停止（毫无征兆，可能上午好好的，下午喝口水的功夫就趴了）：
→ 重点排查：接触不良（端子松动、插头氧化）、信号干扰（变频器没加滤波器，干扰到编码器线）、或元器件“猝死”（电容鼓包、继电器触点烧蚀）；
→ 我们的土办法：拿橡皮擦用力蹭一遍PLC扩展模块的金手指，再插紧——别嫌low，这招救活过不下200台“接触不良型抑郁机”。

📌 一句话总结本节：
> 故障诊断不是玄学，是刑侦+气象预报+宠物行为学的混合体——
> 看它“说什么”（报警/灯/声），查它“被谁碰过”（急停/气压/电压），再琢磨它“什么时候发病”（周期 or 随机）。
> 这三步走完，80%的“突然停机”，你已经摸到病灶门口了。

（下节预告：当初步问诊结束，就要打开机柜、调参数、听伺服“心跳”了——《核心系统深度分析与常见原因定位》，我们接着唠。）

——晋江速捷自动化科技有限公司｜2017年扎根泉州晋江，专注让每一台停摆的设备，笑着回到产线。

各位还在产线蹲着查线、扒程序、拧螺丝的兄弟们，辛苦了！
上一节咱们给自动套孔机做了“急诊问诊”，拍了照、量了压、记了时间——现在，该掀开它的“白大褂”，听听心肺、摸摸脉搏、翻翻病历本了。

别慌，这一步不是要你当场手写梯形图，也不是逼你背完《伺服驱动器谐波抑制手册》（那书比砖头还厚，我们自己都只翻目录）。
而是用工程师的逻辑+维修老炮的经验+一点点逆向思维，把“它为啥突然不干了”这件事，拆成三块看得见、摸得着、修得了的硬骨头：
➡️ 电气控制系统（大脑和神经）
➡️ 机械执行环节（手脚和关节）
➡️ 软件与参数层面（记忆和情绪）

咱们挨个掰开揉碎，不端架子，不甩黑话——就像修自家拖拉机，哪根线虚、哪个轴涩、哪段代码“想不开”，咱都门儿清。

2.1 电气控制系统故障：它的“大脑”没死，但可能正在“短路式emo”

自动套孔机的电气系统，说白了就是一套精密配合的“神经反射链”：传感器一碰→PLC一算→输出指令→伺服/气缸一动→孔就套上了。
任何一环打个喷嚏，整条链就卡住。而最常“打喷嚏”的，就仨：

🔹 PLC输入/输出异常：信号来了，但它装没看见

常见假象：
- 操作屏点“启动”，PLC RUN灯亮着，但Q0.0（主轴使能）始终没输出 → 实际是程序里写了 IF "安全门未闭合" THEN RESET Q0.0，可安全门开关明明好了，PLC却读成“断开”。
- 限位开关反馈信号时有时无（尤其国产微动开关，油污一糊、弹簧一疲，就进入“薛定谔通断”状态）。

💡 速捷实战笔记：去年帮一家纺织机械厂修套孔机，现象是“每次换模具后必停”，查了一整天IO，最后发现——新模具安装时，把原装的NPN型接近开关换成PNP型，但PLC程序还是按NPN逻辑读取……结果，“到位”信号永远是0。换了接线方式，5分钟满血复活。
✅ 排查口诀：
> “看输入有无光，测输出有无压；
> 程序逻辑翻三遍，硬件型号对一对。”

🔹 伺服驱动器报错：不是它叛逆，是它在喊“我扛不住了”

套孔机对位置精度、响应速度要求极高，伺服一抖，孔就偏；一报警，全停摆。常见“求救信号”：
- Err23（过载）→ 主轴电机堵转？皮带松了？还是模具卡死没反馈？
- Err31（编码器通信中断）→ 编码器线被油渍泡软、插头针脚氧化、或驱动器参数里“电子齿轮比”设错导致信号失步；
- ALM800（再生能量超限）→ 制动电阻烧了？或者设备频繁急停，动能没地方泄，伺服直接“举手投降”。

⚠️ 注意：很多客户看到伺服报警，第一反应是“换驱动器”。但我们统计发现——72%的伺服报错，根源不在驱动器本身，而在外围：电源滤波不良、接地混乱、编码器线与动力线并行走太近（电磁干扰界的“贴面舞”）……

🔹 限位开关失效：它不是坏了，是“假装失忆”

套孔机靠一堆限位开关确认“刀到了没”“模具归位没”“气缸伸到位没”。这些小元件，便宜、易换、难查。
- 老化型：触点氧化、弹簧乏力，万用表测通断OK，一上电带载就断；
- 干扰型：装在振动大的部位（比如主轴箱旁），长期抖动导致内部簧片接触不良；
- 安装型：感应距离调太近，金属粉尘一积，天天“误触发”；调太远，又“永远收不到信号”。

🔧 速捷土法检测：不用示波器，拿手机慢动作录像拍开关动作瞬间，再逐帧看触点弹跳——比万用表更直观。实在不行，直接并联一个同型号开关试试，立判真假。

2.2 机械执行环节问题：它不是不想干，是“腰疼腿僵抬不起腿”

再聪明的PLC、再猛的伺服，也得靠机械部件落地干活。而套孔机的“手脚”，常年跟金属屑、冷却液、粉尘打交道，最容易“慢性劳损”。

🔹 主轴卡滞：转不动，不一定是电机的事

表象：主轴启停异响、转速爬升慢、电流曲线毛刺多；
真因可能：
▪️ 轴承润滑脂干涸老化（尤其高温环境，锂基脂半年就得换）；
▪️ 主轴锥孔内残留铁屑/铜屑，每次装刀都像塞进一颗小石子；
▪️ 皮带张力失衡（一边松一边紧），导致传动打滑+周期性震动；
▪️ 甚至……主轴电机风扇叶掉了半片，散热不良→温度保护→间歇停机（这种，连PLC都报不出具体错误）。

🔹 套孔模具阻塞：最“冤枉”的停机原因

小到0.3mm的铝屑、铜粉，卡在模具导向槽里，就能让定位气缸“推不动”；
冷却液乳化变质后析出胶状物，附着在模具复位弹簧上，慢慢把它“粘”在半行程；
更隐蔽的是：模具快换接口的定位销轻微磨损，每次装模都有5μm偏差——单次不影响，但累计100次后，传感器判定“位置超差”，PLC果断拍停。

🔍 速捷建议：每月用工业内窥镜（我们配的微型探头比牙签还细）伸进模具导套扫一圈，比擦十遍表面更管用。

🔹 导轨润滑不足 or 异物干涉：它不是生锈，是“穿了双沙砾高跟鞋”

滚珠导轨缺油？滑块运行阻力陡增→伺服电流飙升→过载报警；
铁屑掉进滑块防尘罩缝隙？开始是“咔嗒”声，三天后变成“嘎吱”，一周后直接卡死；
更绝的是：某食品厂套孔机，因车间有老鼠，半夜啃断一根屏蔽电缆外皮，铜丝垂下来搭在导轨上——白天正常，晚上湿度大，漏电触发安全回路……停机时间固定在凌晨2:15。

✅ 记住：机械问题从不单独作案，它总爱拉上电气一起演双簧。
比如导轨卡滞→伺服过载→PLC收到过载信号→切断输出→操作员以为是PLC坏了→重启→下次还停……循环闭环，直到你蹲下来看一眼滑块。

2.3 软件与参数层面因素：它没硬件故障，只是“程序得了抑郁症”

这部分最容易被忽略，也最容易背锅——因为没烧痕、没异响、万用表测啥都正常，但它就是不听话。

🔹 程序逻辑错误：不是bug，是“人写的诗没人读懂”

经典案例：
▪️ 原厂程序里有一段“自动补偿”逻辑：当累计加工5000次，自动微调Z轴偏移量+0.002mm。结果客户升级系统时，没同步更新该变量地址，新PLC读到的值永远是0 → 补偿失效 → 第5001次加工，刀具撞模；
▪️ 为防误操作加的“双确认”流程，被产线工人悄悄注释掉两行代码，结果某天夜班切换工单，程序误判为“紧急停机指令”，直接全轴抱闸。

💡 速捷解法：我们不做“代码警察”，但擅长做“程序翻译官”。
→ 支持西门子S7、三菱GX、汇川H3U等主流平台的程序反向注释恢复；
→ 即便客户把原始程序删了、硬盘格式化了、连备份U盘都丢了……只要PLC芯片没物理损坏，我们就能从运行日志+IO状态+工艺时序，反推出关键逻辑块的功能说明——就像根据一个人的走路姿势、吃饭习惯、微信聊天记录，还原他上周干了啥。

🔹 加工路径超限：它不是拒绝干活，是怕“走出法律红线”

套孔机运动范围有限，程序若生成超出软限位/硬限位的轨迹（比如G代码里Z轴写了 -999.999），轻则报警停机，重则触发急停连锁。
- 常见诱因：CAD/CAM导出时单位设错（毫米/英寸混用）、后处理模板版本不匹配、人工修改路径时小数点敲错位……
- 更隐蔽的是：某客户用第三方CAM软件生成路径，其中一段圆弧插补半径设为负值，发那科系统不报错，但实际执行时会“绕远路”，导致超程——这种，连示波器都抓不住。

🔹 参数重置 or 通信中断：它失忆了，但你不记得它曾记过啥

断电重启后，伺服刚性参数、电子齿轮比、PLC保持寄存器全部回归出厂值 → 加工精度飘忽、速度忽快忽慢；
HMI与PLC通信中断（网线水晶头氧化、交换机端口老化、IP冲突），屏幕还能点，但所有数据都是“缓存旧闻”，实际控制早已脱节；
最扎心的是：某台设备用的是停产多年的海为PLC，原厂早不提供固件升级，但客户自己刷了个非官方补丁……结果通信协议错乱，PLC和触摸屏天天“鸡同鸭讲”。

📌 一句话总结本节：
> 电气是神经，机械是筋骨，软件是记忆。
> 它突然停下，从来不是单一系统的崩溃，而是三者之间一次微妙的“信任危机”——
> 传感器说“到了”，PLC不信；
> 伺服说“我转了”，导轨说“我没动”；
> 程序说“该进刀了”，模具说“我卡住了”。
> 找到那个最先说谎的环节，故障就解开一半。

（下节预告：光会治病不够，还得让它少生病——《预防性维护与智能化应对策略》，教你把停机，关在“明天”门外。）

——晋江速捷自动化科技有限公司｜2017年扎根泉州晋江，专注让每一台停摆的设备，笑着回到产线。
（我们修过比亚迪的套孔机，也陪恒安纸业的老师傅喝过茶；
修过停产十年的安川控制器，也给发那科系统找回过丢失的密码；
不吹牛，不画饼——您设备的“病历本”，我们愿意一页页帮您续写。）

各位老师傅、设备主管、刚接手产线的95后工程师——
咱们上一节刚把自动套孔机“解剖”完，听它说了心事、看了它关节、翻了它病历；
这一节，咱们不修、不拆、不骂PLC，咱们……给它办张体检卡，装个智能手环，再教它写份《生病自救指南》。

是的，真正的高手，从不靠“火线抢修”刷存在感；
他们早把停机，悄悄关进了“明天”的门后——
靠的不是玄学，是一张表、一个传感器、一份SOP，和一点“比设备更懂设备”的耐心。

3.1 建立标准化点检清单：让“每天摸一把”变成真·生产力

很多客户跟我们吐槽：“我们也做点检！但总流于形式——表填得比高考作文还工整，机器该停还是停。”
问题不在态度，而在颗粒度太粗、频次不合理、责任人不闭环。
就像你天天称体重，但从不看血压、不查血糖、不问睡眠——体重没变，心梗可能已在路上。

我们帮100+家制造企业落地过点检体系，总结出一套「套孔机友好型点检三原则」：

✅ 原则一：只列“能摸到、看得见、测得出”的动作，拒绝虚词
❌ 错误示范：
> “检查气动系统状态”（状态？啥状态？好还是坏？）
✅ 正确写法（速捷实操版）：
> ▪️ 气源压力表读数 ≥ 0.55MPa（现场贴红/绿标尺，超差即停机）；
> ▪️ 气水分离器排水杯液位 ≤ 1/3，每周二、五手动排水并拍照上传群；
> ▪️ 主轴气缸进气管快插接头无松动（手指拧转测试，晃动＞0.5mm即报修）。

✅ 原则二：频次按“损伤速度”定，不搞“一刀切”
- 冷却液液位 → 每班开机前查（乳化变质快，影响模具寿命）；
- 限位开关表面油污 → 每日下班前用无纺布+75%酒精轻擦（粉尘+冷却液=导电糊）；
- PLC电气柜内接线端子 → 每季度由电工持力矩螺丝刀复紧（M3端子标准值0.5N·m，拧过头会滑牙）；
- 导轨润滑脂 → 每200小时自动注油一次，若单日加工超8小时，手动补注1次（我们连润滑泵的启停逻辑都帮你写进PLC）。

✅ 原则三：谁干、谁记、谁追踪，闭环到人
我们给客户配的不是Excel表格，而是一个带OCR识别的微信小程序：
→ 扫码调出本机点检项；
→ 拍照上传传感器读数、开关状态、润滑点特写；
→ 系统自动比对历史数据，异常项标红+推送设备主管；
→ 若连续3次未完成某项（比如“清洁光电开关”），自动触发备件采购提醒——因为八成是开关老化该换了，不是人忘了。

💡 速捷冷知识：去年帮一家建材厂梳理点检表，发现他们“每日清洁触摸屏”写了5年，但没人规定用啥清洁剂——结果全厂屏幕三年全泛白脱膜。我们当场加了一行：
> “清洁剂限用：75%医用酒精或专用屏幕清洁液（禁止含氯、含酮类）”。
——小改动，省下换屏预算12万。

3.2 引入状态监测技术：让它自己“喊疼”，比你先听见

“预防性维护”的高阶形态，不是人盯，而是让设备开口说话。
我们不鼓吹“全厂上IoT云平台”（那成本够买两台新套孔机），而是推一套低成本、快部署、真有用的状态感知组合拳：

🔹 振动传感器 + 电流谐波分析：给主轴装个“心电图仪”

在主轴电机外壳贴一个指甲盖大小的无线振动传感器（IP67防护，电池续航2年）；
同步采集驱动器输出电流波形（通过PLC高速计数模块或外接霍尔电流探头）；
我们的算法不玩AI大模型，就干一件事：
对比“当前振动频谱主峰 + 电流谐波畸变率”，一旦出现轴承故障特征频率（如BPFO/BPFI）叠加在5次/7次谐波上，且幅值超基线30%，立刻弹窗预警。

📌 实战效果：某数控配件厂，原主轴轴承平均寿命14个月，预警后提前22天更换，避免一次撞模事故（直接损失：模具报废+停机16小时+订单违约）。
⚠️ 关键提示：这种监测，必须基于设备“健康态”数据建模——我们会在您设备连续稳定运行72小时后，自动生成专属基线，拒绝“拿别人家的健康报告治你”。

🔹 “哑设备”也能联网？用PLC当翻译官，不换硬件也智能

很多老套孔机用的是三菱FX2N、西门子S7-200这类“不会发微信”的PLC，客户说：“想监控？得换整套控制系统？”
——不用。我们给它配个“方言翻译器”：
→ 加装一个工业网关（支持Modbus RTU/TCP、Profibus DP协议）；
→ 把PLC内部关键寄存器（如M8000运行标志、D1000主轴电流、T0当前值）映射为MQTT消息；
→ 推送到您手机钉钉/企业微信，甚至自动发短信给值班组长。

✅ 举个真实场景：
> 某印刷厂套孔机常在凌晨3:47停机（夜班无人值守），查日志全是“无报警”。
> 我们加了网关后发现：每次停机前5分钟，D1000（主轴负载寄存器）持续飙升至98%，而冷却液温度传感器读数却正常——最终定位：冷却泵滤网堵塞，流量下降但温度未升，PLC没设该报警项。
> 补上逻辑、清洗滤网、加装压差开关……再没在凌晨3:47见过它。

💡 这套方案，硬件投入＜3000元，72小时上线，我们称之为——让老设备，拥有新脑子。

3.3 制定应急响应SOP：停机不可怕，可怕的是“一群人围着它沉默”

再好的预防，也挡不住意外。
真正拉开维修效率差距的，从来不是谁扳手更快，而是——
谁能在3分钟内判断“能不能自己搞定”，5分钟内导出“关键证据”，10分钟内换上“最该换的那颗螺丝”。

我们帮客户写的SOP，不叫《故障处理手册》，叫《套孔机突发停机15分钟生存指南》：

🚨 快速复位流程：不是狂按复位键，是“分层解锁”

层级	动作	耗时	备注
L1（操作员）	查急停按钮是否弹起 → 测安全门开关通断 → 看HMI报警页第一页	≤90秒	手机拍下报警代码，发群@设备组
L2（班组长）	登录PLC在线监控，看M8000（运行）、SM0.0（扫描周期）、Q0.0（主轴使能）实时状态	≤3分钟	若Q0.0为0但程序无强制，立即查IO模块供电
L3（工程师）	插U盘导出PLC最后100条诊断缓冲区日志 + HMI操作记录（含时间戳）	≤2分钟	文件命名规则：`套孔机A_20240615_0347_stoplog.zip`

✅ 重点：禁止跨层级越权操作。比如操作员不准进PLC编程界面，班组长不准拆伺服驱动器——责任清晰，安全兜底。

💾 数据日志导出规范：留证，是为了下次不背锅

导出内容必须包含：
▪️ PLC诊断缓冲区（含时间戳、错误代码、发生模块）；
▪️ HMI操作日志（谁、何时、点了哪个按钮、输入了什么值）；
▪️ 关键寄存器快照（D100-D150：温度/压力/电流；M100-M150：安全连锁状态）；
导出后自动加密压缩，上传至指定FTP，同时微信推送下载链接（有效期24小时）。
📌 为什么重要？某次客户与供应商扯皮“是不是你们程序改坏了”，我们30秒调出停机前10秒的寄存器快照——显示M123（密码保护使能位）在停机前2秒被外部信号置1，铁证如山。

🛠️ 备件更换优先级指南：别在工具箱里玩“大家来找茬”

我们按“停机影响度 × 更换耗时 × 故障概率”三维打分，给常用备件排雷：

排名	备件名称	为什么优先？	速捷配套服务
★★★★★	主轴编码器连接线（带屏蔽）	故障率TOP3，更换5分钟，但缺货常等2周	我们泉州仓常备12种型号，顺丰次日达
★★★★☆	NPN型光电开关（M12螺纹）	油污易失效，但客户常买错PNP型	免费提供型号对照卡（附接线图二维码）
★★★☆☆	触摸屏USB升级线（带磁环）	线材老化导致升级失败，90%人以为是屏坏了	购维修服务即赠2根，扫码领电子版《线材避坑指南》
