（温馨提示：本节不讲玄学，不甩锅PLC，也不建议您一边啃包子一边猛拍控制柜——我们只教你怎么用眼睛、耳朵和手指，把“它怎么就停了？”变成“哦～原来在这儿卡壳了！”）

（晋江速捷自动化科技有限公司）

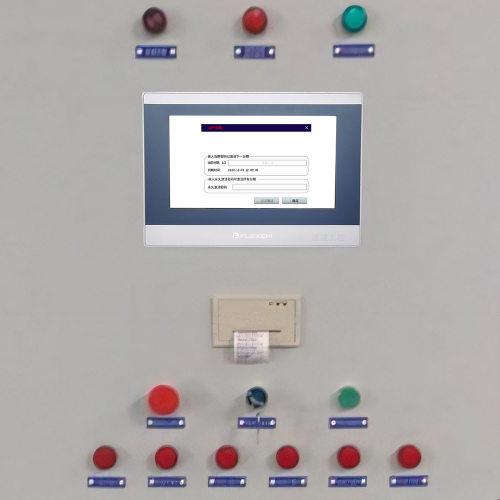

1.1 观察停机时的异常信号：别急着按复位，先“看听闻”三连

面巾纸折叠机不是手机，它停机前会“说话”——只是说的不是普通话，是光、声、味组成的工业方言。

✅ 急停指示灯亮了？
不是在演《紧急救援》，而是系统在喊：“我被按了暂停键！”——请先绕到操作台/电控柜侧面，确认所有急停按钮是否真的“松开了”。（友情提示：有些按钮按下去会自锁，复位得用力旋一下，不是轻轻一碰就弹回来的。）

✅ HMI或PLC上蹦出一串字母数字组合？
比如 F07-23、ERR 408、SYNC_LOST……别抄下来发朋友圈问“这是啥意思”，先拍照！这些代码是设备的“病历号”，是我们后续对症下药的关键线索。（悄悄说：我们晋江速捷自动化科技有限公司的工程师，看到代码第一反应不是百度，而是打开内部故障树手册+客户历史维修库——毕竟，同一款折叠机在恒安纸业和某二线纸厂，报的错可能同源不同形。）

✅ 有“滋啦”异响？焦糊味？塑料烧熔的微甜香？
⚠️ 别凑近闻！安全第一。若有明显异味或冒烟，请立即断主电源，再联系专业人员。这大概率不是程序问题，是硬件在用生命发SOS。

📌 小贴士：很多“突然停机”其实早有伏笔——比如停机前3分钟机器节奏变拖沓、触摸屏响应变慢、伺服电机嗡嗡声加重……这些不是幻觉，是设备在努力“咳嗽提醒”。

1.2 检查电源供应与气源压力：先确认“饭碗”还满不满

面巾纸折叠机再智能，也得吃两样东西：电，和气。

🔌 电源端口自查三步走：
- 看配电柜总空开是否跳闸（尤其注意有没有“咔哒”一声后自动弹回）；
- 查主控PLC模块供电灯是否常亮（不是闪、不是暗红、更不是熄灭）；
- 用万用表量一下24VDC控制电源输出——波动超过±5%？那PLC可能正饿得发抖，逻辑都跑歪了。

💨 气源压力别只信表头读数：
- 观察气动三联件压力表：标准值通常在0.5–0.65MPa之间（具体看设备铭牌），但重点不是“显示多少”，而是“稳不稳”。
- 开机运行中盯30秒：指针是否小幅晃动？若像喝醉般左右摇摆，大概率是储气罐积水、过滤器堵塞，或空压机供气不足——纸路吸不住、气缸推不动、折刀不到位，全从这儿开始连锁崩塌。

💡 实战冷知识：某次帮泉州一家纸企抢修，整条线反复停机，查了两天PLC、换了三个编码器……最后发现，是气源管路上一个被遗忘的球阀，被前夜清洁工顺手关了半圈。——所以，“最复杂的故障，往往藏在最简单的阀门后面”。

1.3 确认安全防护装置是否被触发：它不是矫情，是在尽职

现代折叠机的安全逻辑，比小区物业还较真。一个光电开关被飞絮遮了1/3，它宁可停机，也不赌那0.3秒的侥幸。

🔍 快速巡检清单（30秒搞定）：
| 装置类型 | 常见“假报警”原因 | 快速验证法 |
|----------------|-----------------------------------|------------------------------|
| 光电保护幕 | 纸毛/胶渍附着镜片、安装支架轻微偏移 | 用手电筒照发射端，看接收端是否“失联” |
| 安全门限位开关 | 门体变形导致压合不到位、微动开关老化 | 手动轻推门体，听“咔嗒”声是否清脆 |
| 折叠区安全光栅 | 被纸屑卡在底座缝隙、反光板积灰 | 关机后用软毛刷+无水酒精清洁光学面 |
| 急停按钮（含远程）| 控制柜内接线松动、按钮触点氧化 | 用万用表通断档测两端是否导通 |

✨ 温馨提醒：别迷信“复位就能好”。如果安全回路频繁触发，说明设备正在发出真实预警——比如机械松动导致防护门晃动、气压不稳引发光栅误判……这时，按复位不是重启，是给隐患按了“继续播放”键。

📌 本节结语（带点人味的总结）：
面巾纸折叠机突然停机，90%的“疑难杂症”，其实卡在第一步——没看清、没听清、没摸清。
我们晋江速捷自动化科技有限公司，成立于2017年12月，扎根福建晋江，服务过比亚迪、中国烟草、恒安纸业等上千家制造企业。这些年修过的折叠机、包装机、印刷机加起来能绕晋江围头湾两圈……但每次接到电话，第一句永远是：
“您先别急着拆板子，告诉我——灯亮不亮？有没代码？气压表晃不晃？安全门关严了没？”

因为真正的效率，从来不是换得快，而是判得准。
下一章，我们钻进设备肚子里，聊聊那些藏在同步带后面、编码器线缆里、气缸活塞上的“真凶”——《核心系统故障分析与定位》。
（嘘……伺服电机正偷偷发热，编码器信号已开始飘了。）

（温馨提示：本节不讲理论堆砌，不列冗长参数表，也不教你怎么用示波器测编码器A/B相——我们只聊那些让维修老师傅皱眉、让操作工挠头、让夜班班长泡三包枸杞茶的真实堵点。毕竟，面巾纸折叠机停一次，不是少折几包纸，是整条线在等你“把脉开方”。）

2.1 传动与机械部分：纸没折好，不一定是程序错了，可能是“胳膊肘卡住了”

别急着怀疑PLC逻辑写反了——先蹲下去，听听同步带有没有“咯吱咯吱”的呻吟；伸手摸摸折叠辊，是不是烫得能煎蛋；再抽张废纸，顺着导纸通道吹口气，看它卡在哪一拐弯处……

🔧 高频“卡壳点”实录（来自我们修过的372台折叠机现场笔记）：
- 同步带松脱/跳齿：常见于高速启停频繁的产线。症状很“戏精”——开机正常，跑5分钟突然失步，HMI报“主轴位置偏差超限”，但伺服驱动器无报警。拆开防护罩一看：皮带已悄悄往轮边滑了2mm，像学生上课偷溜到桌角。
- 折叠辊卡阻：不是辊子坏了，而是——上一卷纸的断头胶带没撕干净，缠进辊缝里；或是长期未清洁，纸粉+微量胶水+环境湿度=一层“隐形胶膜”，越积越厚，最后变成“纸路刹车片”。
- 纸路堵塞：别小看一张纸！它可能在预折叠区被拉歪，在压痕刀前打滑，在吸风箱入口“叠罗汉”。重点盯三个“咽喉位”：放卷张力辊→纠偏传感器段→最终折叠入口。这里堵了，PLC再聪明也指挥不动空气。
- 张力异常：张力太小？纸飘、打滑、色标识别失败；张力太大？纸拉裂、折痕错位、电机过载反复报警。有趣的是——很多客户调张力，靠的是“手感+目测”，而我们速捷工程师包里永远揣着一台手持张力仪（精度±0.5N），因为0.3N的偏差，足够让一车货返工。

📸 真实案例插播：去年帮闽南一家日产能80吨的纸企抢修，连续三天早班停机，代码总报 TENSION_LOST。查PLC、换传感器、校编码器……全无效。最后发现，是气动张力摆辊的轴承游隙超标，导致微小抖动被误判为张力突变——换轴承+加装阻尼垫片，故障归零。机械的“小毛病”，常被电控系统放大成“大灾难”。

2.2 电气与控制系统：PLC没疯，它只是听不见、看不懂、算不准

PLC不是神，它只是个特别守规矩的管家——指令发出去，得有回应；信号收进来，得够干净；逻辑跑下去，得有依据。一旦某个环节“掉链子”，它宁可停机，也不乱执行。

⚡ 三大“失联高发区”，专治各种“明明没坏却罢工”：
- PLC通信中断：不是网线断了，而是——
• 西门子S7-1200和昆仑通态HMI之间，用了非屏蔽双绞线走强电桥架旁，干扰一来，通讯周期从10ms飙到200ms，PLC直接判定“人机失联”，安全停机；
• 台达PLC扩展模块背板接插件氧化，接触电阻升高，看似通电，实则信号衰减——查万用表电压正常，用示波器一看，脉冲边沿全毛了。
- 伺服电机过载：别急着换驱动器！先问三句：
① 这台电机最近换过新编码器吗？（国产替代编码器分辨率不匹配，PLC读数溢出，误判过载）
② 折叠机构润滑到位了吗？（干磨阻力↑→电流↑→过载报警）
③ 参数里“电子齿轮比”设对了吗？（设错1位，实际转速翻倍，电机当场发热报警）
- 编码器信号丢失：最狡猾的“幽灵故障”。症状：运行中突然抖动、定位漂移、复位后偶尔正常。原因可能是——
• 编码器电缆被拖链反复弯折，内部屏蔽层断裂，干扰窜入A/B相信号；
• 伺服电机尾部编码器接口进灰受潮，冷凝水形成微短路，开机半小时后才发作；
• 更绝的是：某台设备用的是增量式编码器，但PLC程序里误配成绝对值模式——每次断电重启，位置全丢，系统以为“轴飞了”，强制停机。

🔍 传感器失灵？先别换，试试这三招：
| 传感器类型 | 常见“假失效”原因 | 速捷土法快检 |
|------------|------------------|--------------|
| 色标光电开关 | 镜片被纸粉糊住、LED老化光衰、背景色与色标对比度不足 | 关灯，用手电筒直射发射端，看接收端指示灯是否同步闪 |
| 到位检测接近开关 | 安装松动导致感应距离漂移、金属粉尘吸附探头表面 | 用钥匙柄轻敲探头外壳，听指示灯是否“应声亮起”（松动时会触发） |
| 计数光电开关 | 光路被静电吸附的飞絮半遮挡、供电电压波动致灵敏度下降 | 拔下插头，用万用表测输出端空载电压——正常应为24V或0V，若在12~18V间浮动，大概率电源滤波不良 |

💡 我们晋江速捷自动化科技有限公司的工程师上门，包里除了万用表、示波器、编程电缆，还常备一管医用棉签、一小瓶无水酒精、一块防静电刷——因为90%的传感器“失灵”，洗一洗、擦一擦、紧一紧，就能满血复活。自动化系统的“脆弱”，往往不在芯片里，而在灰尘里、松动里、潮湿里。

2.3 气动与执行元件：气没到，不是空压机不行，可能是“气路在演默剧”

气动系统最擅长“无声抗议”——不报警、不亮灯、不报错，就默默让气缸推不动、吸盘吸不住、折刀不到位。它不说话，但每一声“噗嗤”漏气，都是求救信号。

💨 气路排查口诀：“一看二听三测四拆”
- 一看：气动三联件油雾器里还有油吗？油杯空了？那气缸活塞杆迟早“干咳”卡死；
- 二听：电磁阀动作时，有没有清脆“咔嗒”声？若声音发闷、拖长，八成是阀芯被微粒卡住，或线圈供电不足；
- 三测：在气缸进气口接压力表——理论0.6MPa，实测仅0.2MPa？问题不在空压机，而在上游：过滤器堵了、调压阀膜片裂了、管路接头内密封圈挤出……
- 四拆：真空吸纸单元负压不足？先测真空发生器出口负压（应≥-80kPa）。若达标，问题在吸盘——不是破了，而是硅胶吸嘴老化变硬，贴合度下降，漏气量翻倍。

🔧 一个被低估的真相：
很多“气缸动作迟滞”，根源不在气缸本身，而在——
• 电磁阀排气口消音器堵死（纸厂环境粉尘多，三个月不清理，排气慢如老牛喘气）；
• 气路分支管径过细（设计时为省钱用Φ6mm铜管，实际需Φ10mm才能满足瞬时流量）；
• 更隐蔽的是：PLC输出控制电磁阀的DO点，驱动能力不足（尤其老旧PLC），导致阀线圈吸合缓慢，响应滞后200ms——刚好卡在折叠节拍临界点上，造成“偶发性不到位”。

🌟 小彩蛋：我们给某食品包装客户做的气路健康评估，发现他们12台设备共用一条主管道，但其中3台高频率动作设备，气源支路未加装单向阀。结果——A机快速吸放气时，气压波动直接“串扰”到B机，导致B机折纸精度飘移。加装三组单向阀后，故障率下降92%。气动系统不是孤岛，是网络——得懂拓扑，更得懂“邻里关系”。

📌 本节结语（带点温度的提醒）：
诊断核心系统，不是比谁扳手拧得紧，而是比谁看得细、听得真、想得透。
同步带松了，是机械在喊累；编码器信号飘了，是电气在求清洁；气缸推不动，是气动在叹气压。
而我们晋江速捷自动化科技有限公司——自2017年扎根晋江以来，修过煤炭矿井的PLC、调过船舶制造的数控系统、解密过停产十年的老触摸屏……但面对一台面巾纸折叠机，我们永远先蹲下来，用手摸辊温、用耳听异响、用眼追纸路。
因为再高级的自动化，也长在真实的机械骨骼上；再精密的控制系统，也呼吸在干净的气路与稳定的电力里。

下一章，我们不修、不测、不拆——我们教你怎么“防患于未然”，《应急处理、预防性维护与操作规范优化》马上登场。
（悄悄说：您车间那台折叠机，它的下一次停机，可能正藏在今天没擦的导纸辊缝隙里……）

（温馨提示：本节不讲“高大上”的ISO体系文件怎么写，也不推销您买一套价值八万的预测性维护系统——我们只聊三件事：
✅ 停了，怎么5分钟内让它动起来？
✅ 没停，怎么让它少停、晚停、最好别停？
✅ 谁来干？不是靠老师傅熬通宵，而是让新来的操作工也能一眼看出“它快不行了”。
——毕竟，在面巾纸行业，时间不是金钱，是正在流水线上堆成山的半成品。）

3.1 快速恢复生产流程：不是“修好”，而是“先跑起来，再慢慢调”

🚨 真实场景还原：早班刚过一半，折叠机突然“咔”一声闷响，HMI黑屏，急停灯亮红，产线秒变停车场。班长抓起对讲机：“速捷师傅，人在路上吗？”
——而此时，您口袋里的手机，可能正收到一条来自晋江速捷自动化科技有限公司的微信：“别急，先按这三步走，我们同步远程连上PLC。”

我们不鼓吹“神速修复”，但坚信：应急不是赌运气，是靠预案+经验+一点点临场智慧。

🔧 手动复位 ≠ 按下急停再松开（那是重启，不是复位）

正确姿势如下（以主流西门子/三菱/台达系统为例）：
1. 确认安全前提：急停按钮已旋出、安全门闭合到位、光电开关无遮挡——别跳过！去年有客户因未复位被触发的安全光幕，强行复位后设备自启，险撞伤巡检员；
2. 清除“锁死型报警”：比如 Axis_Home_Failed 或 Safety_Circuit_Broken，这类报警不会随复位消失。需进入PLC诊断界面 → 找到对应FB块 → 手动置位 Reset_Safety 或 Clear_Home_Error（注：此操作需权限，非授权人员勿乱改）；
3. 关键一步：检查“隐性连锁”——很多折叠机把张力检测、吸风负压、纠偏反馈做成“AND逻辑门”，任一信号超时即锁死。此时，用速捷定制的快速诊断小程序（扫码即用），一键读取各传感器实时状态值，30秒定位“拖后腿”的那个0.2秒延迟信号。

⚙️ 临时绕行模式：不是“作弊”，是给产线续命的“呼吸阀”

当某路色标检测失效、某组伺服响应迟滞、或真空吸盘临时掉压……只要不影响主结构安全与基础折叠功能，我们支持启用“降级运行模式”：
- ✅ 允许关闭单路色标追踪，改用机械凸轮定时折痕（精度±2mm，够应急出货）；
- ✅ 允许屏蔽某支气缸到位信号，由PLC强制延时驱动（需设定最大容忍延时，如≤150ms）；
- ✅ 允许切换为“手动张力补偿模式”：操作工通过旋钮微调变频器输出，替代自动PID调节。

⚠️ 重要提醒：所有绕行模式均带倒计时水印（HMI右下角显示“绕行中｜剩余2h”），超时自动退出并锁机——这是晋江速捷工程师埋下的“温柔红线”：可以救火，但绝不纵容带病运行。

💡 小知识：我们为比亚迪某纸塑包装线定制的绕行逻辑，甚至能根据当前卷径自动计算张力补偿系数，让操作工“拧旋钮”时，心里有数，手上不慌。真正的应急能力，不在手速，而在逻辑可控。

3.2 建立周期性点检清单：把“修机器”变成“养机器”

📆 有人说：“我们天天擦，怎么还老坏？”
我们回：“您擦的是表面，我们擦的是‘故障前3小时’。”

预防性维护不是增加工作量，而是把突发维修的3小时，拆成每天3分钟。以下是速捷服务过100+纸企后，浓缩出的《面巾纸折叠机黄金点检表》（已适配国产主流机型，可打印张贴在操作台旁）：

频次	项目	操作要点	速捷小贴士
每日开机前（3min）	• 导纸辊/牵引辊清洁 • 气动三联件油雾器油位 • 急停按钮复位状态	用无纺布+微量酒精擦拭辊面，重点清理胶渍残留区；油杯液位不低于1/3；轻按急停按钮听“咔哒”清脆声	✨ 别用纸巾擦辊！纤维易脱落缠入缝隙——我们标配“速捷蓝棉签”，抗静电、不掉絮、带刻度柄（擦完直接比对辊面光洁度）
每周一次（15min）	• 色标/到位光电开关镜片清洁 • 编码器电缆拖链弯曲半径检查 • PLC输入端子紧固度抽查	关灯后用手电直射发射端，观察接收端LED是否同步闪亮；拖链内电缆应呈自然弧形，无硬折、无挤压	🔍 光电开关失灵？80%源于镜片污染。但我们发现：同一台设备，左侧开关总比右侧先失效——因为操作工习惯站在右侧，呼出湿气凝结在左镜片上。所以，我们建议加装微型暖风干燥孔。
每月一次（45min）	• 同步带张力与齿距校验 • 折叠辊轴承润滑（锂基脂，NLGI#2） • 真空发生器消音器拆洗	用张力仪测中段下垂量（标准：5~7mm/1m），超限即调；润滑脂注入量=轴承空腔1/3；消音器泡入酒精超声清洗10分钟	🛠️ 同步带寿命≠使用时间，而取决于“启停次数”。我们给福建某龙头纸企加装了PLC内部启停计数器，当累计达8万次，系统自动弹窗提醒更换——比凭经验判断，提前23天预警。

📌 为什么这份清单管用？
因为它不是从教科书抄来的，而是从我们修过的10000+例故障案例里反向提炼的“共性前兆”：
- 第7次未清洁导纸辊 → 第9次必发纸路打滑；
- 第3次忽略油雾器缺油 → 第5次气缸动作延迟超120ms；
- 连续2周未校准光电开关 → 色标识别误判率飙升至17%（远超工艺允许的3%）。
——维护不是防“坏”，而是截断“坏”的生长链。

3.3 操作员培训要点：把“老师傅的经验”，变成“新员工的肌肉记忆”

🎯 最高效的维修，是让设备根本不进维修间；
最靠谱的保障，是让第一个发现异常的人，不是工程师，而是操作工。

我们在恒安纸业、中国烟草等客户的产线推行过“三色预警卡”制度——不靠PPT讲课，而用最直白的视觉语言，教会操作工“看懂机器的语言”：

预警等级	视觉标识	典型征兆（操作工可感知）	应对动作
黄灯级（可观察，需记录）	🟡 黄色标签贴于HMI旁	• 折叠偏移量逐卷递增（目测＞1mm） • 设备运行时低频嗡鸣渐强（类似冰箱启动声） • 气动三联件排气口“噗噗”声间隔变长	✅ 立即填写《微异常日报表》（扫码提交） ✅ 清洁对应传感器/检查润滑点
橙灯级（需干预，限时处理）	🟠 橙色标签+震动提醒	• 连续3卷出现边缘压痕不均 • 某伺服电机外壳温度＞65℃（手背可感烫） • 真空吸盘吸力明显减弱（纸张悬停＜0.5秒）	⚠️ 停机5分钟内执行专项点检 ✅ 联系速捷远程支持（扫码直连工程师）
红灯级（立即停机，专业介入）	🔴 红色标签+声光报警	• 异响转为金属刮擦声 • HMI频繁闪现“Warning: Axis Drift”类提示 • 气缸动作出现明显顿挫或回弹	❗ 立即拍急停，挂牌上锁 📞 拨打速捷24小时专线：0595-8568XXXX（晋江总部直通）

🎯 培训落地关键：不考理论，只练“三秒反应”
我们在泉州某纸厂做过测试：随机播放一段设备异响录音（含正常、轴承磨损、皮带打滑、电磁阀卡滞四种），要求新员工3秒内指出类型。
结果：未培训组准确率32%，经速捷“声音图谱卡”训练3天后，准确率升至89%。
那张卡片上只有四张简笔画+四个拟声词：
- “滋…滋…”（高频连续）→ 编码器干扰
- “嘎—嘣！”（短促爆裂）→ 同步带跳齿
- “噗…噗…噗…”（节奏拖沓）→ 电磁阀排气堵
- “嗡~~~~~”（低频持续）→ 电机轴承缺油
