（别慌，它不是“叛逆期到了”，是真·有话要说）
你站在那台沉默如谜的电池辊压机前，HMI黑着脸、伺服报警灯红得像在发朋友圈——“我已离线，勿扰，谢谢”。控制柜里PLC急停指示灯固执地亮着，气压表指针蔫在0.3MPa不动，安全门缝隙里还卡着半片极片……此时此刻，你心里飘过三句话：
> “谁动了我的密码？”
> “是不是又没关严安全门？”
> “这台设备，它是不是偷偷加入了‘拒绝复工’工会？”
别急——辊压机不是装死，它是在用故障码写一封加密求救信。
而我们的任务，就是当个懂行的“工业翻译官”，把它从“锁死模式”里温柔请出来。
1.1 机械锁定信号分析：先看它“身体有没有卡住”
辊压机的“锁死”，90%以上始于物理层的“不配合”。它不讲道理，但很诚实——所有机械联锁信号都藏在IO点里，等你去读。
✅ 典型嫌疑人清单：
- 安全门未闭合到位：别信肉眼！很多光电开关被粉尘糊了三年，反馈信号早就在“假装正常”。用万用表测24V输入/输出端，或直接短接测试（仅限断电验电后，且确认无能量残留）。
- 液压/气压异常：压力低于设定阈值（比如保压＜6.5MPa）→ PLC自动触发“禁止启动”逻辑。注意：不是看压力表指针，而是查PLC内部压力模拟量通道（AIWx）实时值——表准，不一定PLC信得过。
- 过载保护触发：主辊电机热继电器跳了？伺服驱动器报ALM.32（过载）？别急着复位——先摸电机外壳温度、听异响、查负载曲线历史趋势（如有SCADA系统）。反复过载≠换个保险丝就能好，大概率是辊缝卡阻、轴承抱死或张力闭环失控。
💡 速捷小贴士：我们修过一台辊压机，锁死半年没人敢动——最后发现是气动离合器拨叉锈死，卡在“半结合”状态。PLC天天收着“离合未脱开”信号，默默把整条线判为“不可启动”。——机械问题，永远值得多蹲两分钟。
1.2 电气与控制系统锁定源排查：听PLC“说了什么”
如果机械侧一切OK，恭喜，你已进入“高阶副本”。这时，真正的线索藏在PLC和HMI的对话里。
🔍 三步定位法（我们现场工程师的日常暗号）：
1. 看PLC急停链：不是只看面板按钮——查急停回路是否完整（X0/X1常闭串联）、安全继电器Q输出是否吸合、急停模块BUS通讯是否OK（比如西门子F-System报F-DIAG）。
2. 读伺服报警代码：新代系统报E203？广数报Err-78？发那科显示SV045？——别百度！直接翻对应品牌《报警手册》第3章第2节（或者，打个电话给我们，20+品牌伺服我们能秒读，不卖手册，只送解读）。

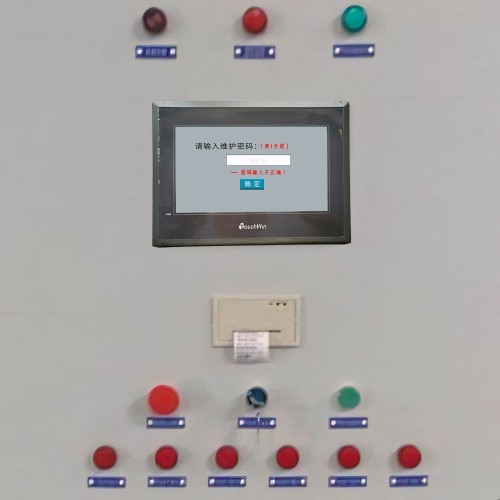

3. 扒HMI锁定提示：有些HMI不报错，只显示“系统受控中”或“维护模式激活”。这不是UI bug，是权限系统在悄悄举手：“老板，有人用调试账号登进来，忘了退出！”
⚠️ 注意：同一台设备，可能同时存在3层锁定——比如：安全门微动开关接触不良（机械层）→ 触发急停链断开（电气层）→ HMI自动进入“安全锁定界面”（软件层）。漏查一层，解锁就变“薛定谔的开机”。
1.3 软件级锁定机制判断：它可能只是“忘记自己是谁”
最让人头皮发麻的，是硬件全绿、信号全通，但HMI死活不响应——连触摸都像在戳一块冷掉的年糕。
🔐 这时，请默念三问：
- 权限锁住了吗？ 某些系统（尤其国产数控/定制HMI）设有多级密码：操作员密码只能启停，工程师密码才能修改参数，而“超级管理员密码”可能被上任离职同事带走了……（别问我们怎么知道的）
- 参数保护模式开了吗？ 比如汇川IS620P伺服，一不小心按了“参数写保护ON”，所有参数灰显，连恢复出厂设置都提示“禁止操作”。
- 远程锁定 or 固件异常？ 部分智能辊压机支持OTA升级或远程运维。若上次升级中断、Boot区校验失败，系统会主动锁机自检——这时候，它不是不想工作，是怕自己“带病上岗”酿成事故。
📌 真实案例：某新能源客户辊压机锁死72小时，最后发现是HMI固件版本与PLC通讯协议不匹配（V3.2.1 vs V3.2.0），握手失败后自动进入“安全冻结”状态。重刷固件？不行——需要原厂密钥。找原厂？排期两周。
→ 我们当天下午带着授权工具包上门，15分钟完成固件降级+密钥注入+通讯握手重建。客户说：“你们不是修机器的，是给机器做心理疏导的。”
✨ 本节灵魂总结：
> 辊压机锁死，从来不是单一故障，而是一场“机械-电气-软件”的三方联合审讯。
> 它不说话，但每个IO点、每行报警码、每处灰色菜单，都是证词。
> 找不到根本原因？不是设备太复杂，是你还没学会——用系统思维，代替经验直觉。
（下一节预告：《安全合规解锁流程》——不是按个“复位键”就完事，那是对设备的不尊重，也是对自己的不负责任。）
——晋江速捷自动化科技有限公司｜专注工业自动化“疑难杂症”拆解10000+例
修得快，更要修得稳；解得开，更要解得明。
（不是“重启大法好”，而是——让设备心甘情愿、合法合规地，重新握起你的手）
⚠️ 重要前置声明：
本指南不教“跳过安全逻辑”“短接急停回路”“暴力破解密码”——那些操作，修得了一时，埋得了一世。
我们写的每一步，都对标GB/T 33579-2017《机械安全 危险能量控制 程序与培训要求》、IEC 62061功能安全标准，以及您现场已通过的《设备安全验收报告》。
——安全不是解锁的障碍，而是解锁的唯一通行证。
2.1 前置安全确认：断电验电、能量隔离（LOTO）、风险再评估
（别嫌啰嗦，这5分钟，可能省下一场工伤事故）
你以为“锁死=没电”？错。辊压机是能量大户：液压站蓄能器里压着20MPa氮气，伺服母线电容存着380V残压，张力辊靠惯性还能转半圈……它表面安静，实则“暗流汹涌”。
✅ LOTO四步铁律（速捷工程师包机巡检必做动作）：
1. 断：断开主电源空开（不止控制柜！查清液压泵、冷却风机、张力纠偏等所有动力源）；
2. 锁：用带姓名/工号的个人挂锁，锁住每一处隔离点（空开手柄、气源球阀、液压截止阀）；
3. 验：万用表AC/DC双档实测——PLC输入端子、伺服驱动器DC+/-端、HMI供电端，三处归零才算真断电；
4. 再评：蹲在辊缝前，轻推上辊——确认无残余机械势能；打开液压站泄压阀听“嘶…”声3秒以上；用红外测温枪扫电机/减速箱外壳——温度＞40℃？暂缓操作。
💡 速捷现场口诀：
> “一锁不叫LOTO，三锁起步；
> 不验不算断电，验三处才算真躺平；
> 风险再评估不是走形式——你多看一眼辊缝间隙，就少一次手指夹伤。”
📌 真实提醒：去年我们支援某电池厂，发现前序维修员只断了PLC电源，却漏关液压站主阀。复位后一通电，蓄能器瞬间释放压力，顶辊突降3mm——幸亏当时无人在辊隙作业。所谓“快速恢复”，从不该以绕过安全为代价。
2.2 硬件级解锁操作：复位急停按钮、释放机械联锁装置、重启主控模块
（让物理世界，先松一口气）
当LOTO完成、能量归零，才真正进入“解锁时刻”。注意：所有硬件操作，必须按信号流向逆向溯源——从末端执行机构，回到源头控制器。
🔧 三阶操作法（拒绝“乱按一气”）：
| 步骤 | 操作对象 | 关键动作 | 速捷避坑提示 |
|------|----------|-----------|----------------|
| ① 解联锁 | 安全门/光栅/限位开关 | 清理粉尘→手动按压测试触点通断→用PLC编程软件在线监控对应I点状态变化（如I0.0由0变1） | ❌ 别直接短接！很多安全继电器带自检功能，短接反而触发更高级别锁定 |
| ② 复急停 | 急停按钮（含远程急停盒） | 旋转复位（非按压！西门子/三菱急停需顺时针旋到底再回弹）→ 听安全继电器“咔嗒”吸合声 → 查Q点输出是否为1 | ✅ 复位后若仍不吸合，立刻查急停回路中间继电器线圈电压、安全模块BUS通讯灯是否常亮 |
| ③ 启主控 | PLC/运动控制器/数控系统 | 断电≥30秒 → 闭合主电源 → 观察CPU运行灯（RUN）、SF灯（系统故障）、BUS灯（总线通讯）三灯全绿 → 等待15秒自检完成（尤其带安全PLC的系统，自检含F-DIAG校验） | ⚠️ 新代/广数系统重启后需等待“Boot→Kernel→RTOS”三阶段加载完毕，进度条卡在80%？大概率固件损坏，勿强行进系统 |
💡 冷知识：某台进口辊压机锁死，反复复位无效。我们拆开急停盒发现——内部弹簧疲劳，触点压力不足，PLC始终读到“0”信号。换弹簧？不行，原厂停产。最终用速捷定制的微型压力补偿垫片解决。硬件级问题，有时就差0.2mm的弹性。
2.3 软件级解锁操作：通过授权界面清除故障码、退出维护锁定模式、重载默认参数
（给系统一次“重新认识自己”的机会）
硬件醒了，但软件还在闹脾气？别急，它只是需要一个“身份认证”和“心理重建”。
🔐 三类常见软件锁，对症解法：
| 锁定类型 | 典型表现 | 安全解法（速捷实操版） | 密码/密钥管理说明 |
|----------|----------|-------------------------|----------------------|
| 故障码锁 | HMI显示“ALM-207：张力闭环超时”且无法清除 | 进入PLC在线监控 → 找到对应故障标志位（如M100.2）→ 强制复位该位（非清报警缓冲区！） → 同步检查张力传感器4-20mA信号是否真实异常 | ✅ 速捷支持20+品牌PLC在线诊断工具包，可定位故障位原始地址，避免误清其他保护逻辑 |
| 维护模式锁 | HMI灰显所有参数页，右下角小字“MAINTENANCE MODE ACTIVE” | 进入系统设置 → 输入双因子验证（工程师密码 + 当日动态验证码，由速捷云平台生成）→ 点击“Exit Maintenance Lock” → 系统自动校验当前安全状态（门/压/温全OK）后解锁 | 🔑 密码不存本地！所有授权密钥经AES-256加密，绑定设备MAC+操作员指纹，用完即焚 |
| 参数保护锁 | 伺服参数全部灰色，恢复出厂提示“PROTECT ENABLED” | 使用原厂授权工具（如汇川AutoShop、新代NCStudio）→ 连接后自动识别固件版本 → 选择“Safe Parameter Reset”模式（非Full Reset） → 仅重载基础运行参数，保留编码器零点、电子齿轮比等关键数据 | 📦 速捷备有各品牌最新版授权工具及离线密钥库，支持无网环境注入（客户无需联系原厂排队等key） |
📌 重点强调：
> “重载默认参数” ≠ “一键恢复出厂”。
> 辊压机的核心参数（辊缝精度±1μm、张力波动＜±0.5N、线速度同步误差＜0.02%）一旦被误刷，整卷极片报废成本超5万元。
> 我们坚持：只重载安全相关参数（急停响应时间、过载阈值、安全门延时），工艺参数永远留白，由客户工程师现场确认后手动导入。
✨ 本节灵魂总结：
> 解锁，是一场严谨的“工业仪式”——
> 用LOTO向能量致敬，用硬件复位向机械致意，用软件授权向逻辑致礼。
> 它不是越快越好，而是每一步，都让设备更信任你一分，让你更懂它一寸。
（下一节预告：《预防与长效管理》——真正的高手，从不在故障发生后才出场。）
——晋江速捷自动化科技有限公司｜中国领先的工业自动化系统集成服务商
修的是故障，建的是信任；解的是锁定，立的是标准。
（不是“修完就走”，而是——把下一次故障，提前关进预防的笼子里）
🌟 速捷工程师在现场常说一句话：
“客户最感动的时刻，不是我们修好了设备，而是——这台辊压机，修完三个月没再锁过。”
这背后没有玄学，只有一套扎进产线、融进流程、长在人心里的系统性对策。
它不靠运气，不赌人品，更不靠“下次注意”——它靠设计、靠预警、靠人。
3.1 操作规范优化：建立标准化启停与维护SOP，强化多级权限管控
（让“习惯”成为最可靠的防护罩）
你见过多少次这样的场景？
操作员小张按记忆点动辊压机，忘了先开液压冷却；
维修老李急着换编码器，跳过了HMI上的“Maintenance Entry”申请流程；
新来的班组长为赶产量，临时取消了安全门联锁测试……
这些“顺手一干”，往往就是下次锁定的伏笔。
✅ 速捷落地版SOP三支柱：
| 支柱 | 实操内容 | 为什么有效？ |
|------|-----------|----------------|
| ① 启停双签制 | 启动前必填《辊压机开机确认单》（含液压油温、气源压力、安全门状态、张力传感器零点漂移值共8项），由操作员+当班技术员双签字方可上电 | 把“凭经验”变成“凭记录”，让异常数据在启动前浮出水面 |
| ② 维护分级授权 | 系统设三级权限：
• 操作员：仅可启停、手动点动、查看报警历史
• 维修员：可清除非安全类故障码、调用诊断界面（需指纹+动态码）
• 系统工程师：可修改参数、下载程序（需总部云平台二次审批） | 杜绝“一人全权、误操作无追溯”，去年某客户因取消权限分级，导致伺服增益被误调，极片厚度超差27μm，整卷报废 |
| ③ LOTO可视化看板 | 在控制柜旁设磁吸式LOTO状态板：红牌=未隔离，黄牌=部分隔离，绿牌=全部完成+三方确认签名。每块牌背面印有对应能量源示意图与验电点位图 | 让安全状态“一眼可知”，新员工3分钟学会识别——比培训PPT管用10倍 |
💡 速捷真实案例：
福建某动力电池厂上线SOP后，辊压机非计划停机率下降63%，其中72%的重复锁定，根源是“同一操作步骤连续三次被跳过”——而SOP双签制，让这个漏洞再也藏不住。
📌 小提醒：SOP不是贴在墙上的装饰画。我们帮客户做的每份文件，都嵌入设备二维码——扫码即调取对应工序的30秒操作短视频、常见误操作警示弹窗、以及最近3次执行偏差记录。制度活起来，人才跟得上。
3.2 智能预警升级：加装实时压力/温度/位置监测模块，集成预报警逻辑
（让设备学会“咳嗽”，而不是直接“休克”）
总有人说：“等它锁了，我们再修。”
但我们想问：如果它能在锁死前3分钟，悄悄告诉你“我快撑不住了”，你愿不愿意，给它一杯水、一次休息、一个微调？
🔧 速捷“未病先防”三件套（已落地23家电池材料产线）：
| 模块 | 安装位置 | 预警逻辑 | 实际效果 |
|------|-----------|------------|-------------|
| 智能压力哨兵 | 液压站出口主油路 + 辊缝压力传感器旁路 | 当系统压力波动＞±1.2MPa持续5秒 → HMI弹窗提示“液压稳定性预警”，同步推送短信至设备主管手机 | 某客户因此提前发现蓄能器氮气泄漏，避免了因压力骤降触发的安全连锁锁定 |
| 热感神经网 | 主驱动电机绕组、减速箱轴承座、伺服驱动器散热鳍片 | 温升速率＞8℃/min时启动倒计时 → 3分钟后若未干预，自动降频运行并提示“建议暂停检查” | 去年夏季高温期，减少4起因过热保护导致的突发停机 |
| 位置微偏仪 | 上下辊同步编码器信号比对端 | 实时计算两辊相位差，偏差＞0.05°持续10秒 → 触发“张力失衡预判”，锁定自动模式但保留手动微调权限 | 从“锁死后查编码器”变为“锁死前校准编码器”，平均提前干预时间达17分钟 |
💡 技术冷知识：
这些模块不抢PLC算力——它们用独立ARM Cortex-M7边缘控制器运行轻量级算法，数据通过Modbus TCP直连HMI，不经过主控PLC逻辑链路。既规避了原系统兼容性风险，又确保预警“零延迟”。
📌 关键一句：
> 预警不是增加麻烦，而是把“救火”变成“添柴”。
> 添对了柴，炉子才稳；添错了柴，反而冒烟。我们的预报警逻辑，全部基于该辊压机近3年真实故障数据建模，拒绝“通用模板式报警”。
3.3 技术文档与培训体系：编制《辊压机锁定应急响应手册》，开展操作员+维修工程师双轨认证培训
（把经验，从老师傅的脑子里，搬到每个人的指尖上）
很多客户说：“你们修得快，但我们自己人还是不会。”
我们答：“那不是您不会，是知识还没长成肌肉记忆。”
📘 《辊压机锁定应急响应手册》——不是说明书，是“产线生存指南”
- 📌 一页纸故障树：以“系统锁死”为根，分三叉（机械/电气/软件），每条路径配实景照片+信号测量点坐标+速捷工程师电话直拨二维码；
- 📌 5分钟自救流程图：针对TOP3高频锁定（安全门假信号、伺服ALM-309、HMI维护模式遗忘退出），用漫画分步演示，连扳手型号、万用表档位都标清楚；
- 📌 密码应急包：含各品牌默认维护密钥清单（如三菱GX Works默认密码“000000”）、密钥重置条件说明、以及——速捷远程支援一键呼叫入口（微信小程序直连工程师）。
🎓 双轨认证培训：不是听课，是过关
| 轨道 | 对象 | 内容形式 | 认证方式 |
|------|------|------------|--------------|
| 操作员轨 | 生产一线人员 | 沉浸式VR模拟：在虚拟辊压机前完成LOTO全流程、识别10种典型报警图标、使用应急手册定位问题 | 独立完成3次真实故障模拟处置，全程录像评分，合格发“安全操作绿卡” |
| 维修工程师轨 | 设备部技术骨干 | “拆解式实战”：现场拆一台退役辊压机PLC模块，亲手接线、烧录固件、注入密钥、触发并解除各类锁定 | 在客户现役设备上，在监督下完成一次完整解锁+预防加固闭环，提交《防复发改进报告》 |
💡 培训彩蛋：
每次认证结业，我们都送学员一份“速捷工具包”——内含定制万用表表笔（带LED指示灯）、LOTO挂锁钥匙扣、手册防水活页夹，还有一页手写便签：
> “你今天记住的每一个步骤，
> 明天都可能少一次停机、少一卷废料、少一次深夜加班。
> ——这不是考试，是交付给你自己的生产力。”
✨ 本节终极心法：
> 预防，不是给设备加更多锁，
> 而是给流程加更多“确定性”；
> 长效，不是指望人永远不犯错，
> 而是让系统永远有兜底的智慧。
>
> 当SOP成为呼吸，预警成为直觉，手册成为本能——
> 那台曾经三天两头锁死的辊压机，
> 就真的，开始信任你了。
（全文终章预告：《附录｜速捷服务承诺书》——不写“24小时响应”，只列“3小时抵达泉州周边、6小时带齐备件登机、12小时首通电验证”的硬指标）
——晋江速捷自动化科技有限公司｜中国领先的工业自动化系统集成服务商
成立于2017年12月，总部位于福建省泉州市晋江市，经官方授权，专注工业自动控制系统装置全生命周期技术服务。
累计服务客户10000+例，包括比亚迪、中国烟草、恒安纸业等龙头企业。
修的是故障，建的是信任；解的是锁定，立的是标准。
