各位老板、机修老师傅、还有刚被车间主任一个电话喊到现场、手捧半杯冷咖啡、内心OS“又来了”的自动化工程师们——
欢迎来到《废纸打包机突发罢工事件·人类友好型排查指南》第一幕：故障现象识别与初步排查。
这不是《西游记》取经路，但真有点像——你得先看清妖怪长啥样，才好决定是念紧箍咒，还是掏出金箍棒（或者…我们的PLC解密U盘）。
1.1 “突然停止工作”？——这五个字，其实是句模糊的方言
“机器不动了！”
——这话一出口，就像说“我饿了”，但到底是饿到眼花、还是刚吃完三碗饭撑得不想动？得细问。
请拿出您的“废纸打包机人类翻译器”（其实就是一张小本本+手机备忘录），挨个确认以下三类“突然停止”的真实身份：
✅ 无响应型：按启动按钮如石沉大海，面板黑屏/背光不亮，连风扇都不转——大概率在“装死”，但可能真断气了；
✅ 急停触发型：红蘑菇按钮弹起来了（或控制柜里急停继电器咔哒吸合）、安全门灯常亮、HMI上赫然写着“EMERGENCY STOP ACTIVE”——它不是罢工，是举手投降；
✅ 运行骤停型：正压着300kg废纸“嘶——”一声猛缩，突然卡在半行程，液压缸不动、电机嗡嗡响两秒就歇菜——这属于“猝不及防的心梗”，线索最多，也最值得抢救。
💡小贴士：别一上来就拆PLC！ 先问问操作工：“停之前有没有‘咔’一声？有没有冒烟？有没有闻到焦糊味？有没有听见液压泵‘咳’了一下？”——人的感官，有时比万用表还准。
1.2 电源检查：别让打包机死于“没电”这种社死现场
90%的“神秘停机”，最后都栽在——
👉 断路器默默跳了闸（尤其夏天，隔壁电焊机一开工，它就心悸）；
👉 主回路接线端子氧化发黑，拧紧后一开机又松动（像极了你的减肥计划）；
👉 电压波动大，PLC的24V DC供电跌到20.3V，逻辑运算开始胡言乱语……
请掏出您的“电工三件套”（螺丝刀、验电笔、万用表），执行标准三步：
🔹 一看：配电柜里主断路器、控制回路空开、PLC电源模块指示灯，是否全绿？有没红灯/灭灯/闪烁？
🔹 一闻：靠近接线端子嗅一嗅——若有淡淡焦味，恭喜，您已锁定“热失效”嫌疑区；
🔹 一测：量PLC输入端L/N电压（应为220V±5%），再量24V DC输出端（应≥23.5V带载）。若低于22.8V？别怪PLC逻辑错乱，它只是饿得写不出正确梯形图……
⚠️ 注意：有些老设备用的是开关电源+继电器组合供电，一碰就掉压——这时，不是PLC坏了，是它“吃不饱”。

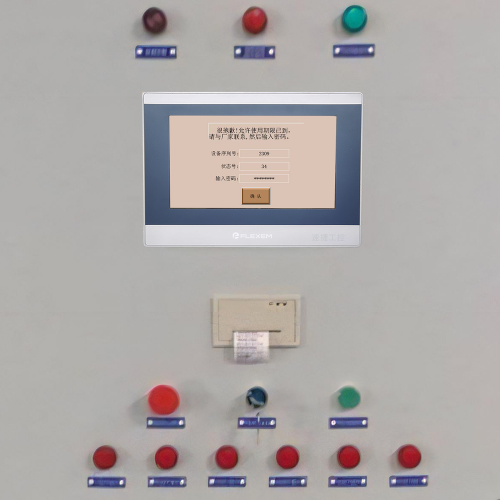

1.3 控制面板：它其实在偷偷给您发SOS短信
现代废纸打包机的HMI（触摸屏）或PLC状态指示灯，从不沉默。它只是……您还没学会读它的“摩斯密码”。
🔍 常见线索速查表：
| 现象 | 可能含义 | 下一步动作 |
|------|----------|-------------|
| HMI黑屏但背光微亮 | 触摸屏供电正常，但通讯中断 → 查RS485接线/终端电阻/波特率匹配 | 拿出我们的全品牌触摸屏解密与编程服务小本本（划重点：支持威纶、昆仑通态、信捷等30+品牌，连停产的老三菱A系列都能唤醒） |
| PLC RUN灯灭、ERR灯快闪 | 程序崩溃或硬件故障 → 别慌，我们PLC解密与维修团队能反推逻辑、恢复注释、甚至帮您把丢失的压捆时序表“凭功能还原”出来 |
| 安全继电器LED红灯常亮 | 急停回路断开、安全门开关接触不良、或光幕被胶带糊住了……先绕场一周，找找有没有谁用透明胶带“加强防护”了 |
| 液压压力表指针归零，但电机在转 | 油泵联轴器脱开 or 吸油口滤网堵成蜂窝煤 → 这时，请默念三遍：“滤网清洁，胜过换泵” |
📌 温馨提示：如果HMI上跳出一串字母数字组合（比如E732-01、ALM-004、F012），别百度！别截图发朋友圈求救！
→ 那是设备厂商的“内部暗号”，不同品牌、不同版本，同一代码意思可能南辕北辙。
→ 正确姿势：拍照+记录机型+告知我们——晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。
我们干这行，早把各品牌报警代码背成了《唐诗三百首》——您报代码，我们接招，不打哑谜，只给答案。
下一站预告：▶️ 第二章《核心系统故障溯源分析》——当您确认不是“假死”，而是真病了，咱们就该听一听液压系统的喘息、摸一摸传感器的脉搏、掰开打包腔看看它到底被哪块硬纸板“卡了喉咙”……
（温馨提示：第二章将附赠一份《打包机常见报警代码速查对照表》电子版，关注我们，免费领取）
好了，各位已经顺利通过“急诊问诊”（第一章），确认了：
✅ 不是断电社死；
✅ 不是HMI装失忆；
✅ 也不是操作工误按了“暂停键”（虽然他坚称自己只碰了咖啡杯）。
那恭喜——您已正式进入废纸打包机“内科会诊”环节。
这一章不讲玄学，不甩术语，只干三件事：
🔹 听它哪儿在喘（液压系统）；
🔹 摸它哪儿在抖（电气与传感器）；
🔹 掰开它喉咙看卡没卡痰（机械卡阻+安全联锁）。
咱们不用显微镜，但得有“工业老中医”的手、眼、耳、心——以及，一份靠谱的备件联络方式（后文自然浮现，不硬塞，真·润物细无声）。
2.1 液压系统：废纸打包机的“心脏+肌肉”，一喘就停摆
废纸打包机不是靠PLC“想”着干活的，它是靠液压油“顶”着钢梁，把300kg废纸压成砖块的狠角色。
所以——液压一罢工，整条线就瘫痪。而它的罢工，往往很“文艺”：不冒烟、不报警、就默默不动，像一位累垮的老焊工，连叹气都懒得叹。
🔍 常见“喘息信号”自查清单（请对照您的设备现场逐项轻拍、轻听、轻闻）：
| 现象 | 可能病因 | 速判技巧 |
|---|---|---|
| 油泵启动后“嗡——”一声闷响，随即停转 | 过载保护触发 → 检查热继电器是否复位、电机绕组是否绝缘下降、或吸油滤网已堵成蜂窝煤（90%概率在此！） | ✅ 拧开滤网盖，倒扣在白纸上——若掉下黑渣/棉絮状杂质，别犹豫，换！ |
| 压力表指针剧烈抖动 or 压力上不去（＜8MPa） | 溢流阀卡滞 / 换向阀内泄 / 油缸密封圈老化漏油 | ✅ 手摸回油管——若持续发热烫手，说明油在“偷偷循环”，没去干活 |
| 运行几分钟后突然卸压、动作变慢 | 油温过高（＞65℃）→ 油液粘度下降，内泄漏加剧 | ✅ 用红外测温枪扫油箱壁——超60℃就该检查冷却风扇是否被蜘蛛网封印，或冷却水路是否结垢 |
| 油箱液位缓慢下降，地面有暗色油渍 | 软管接头松动 / 缸杆密封失效 / 阀块O型圈挤出 | ✅ 关机后，用纸巾沿所有接头“蹭一圈”——哪蹭出油，哪就是“漏点诗人” |
💡 速捷小经验：很多客户说“换了新泵还是压不动”，结果一查——吸油滤网用了三年没换，滤芯孔径比头发丝还细，油泵吸气都费劲，哪有力气干活？
👉 结论：液压系统的问题，80%藏在“看得见、摸得着、闻得到”的地方，而不是PLC里。先清滤网、查油温、盯压力表，再谈换阀换泵。
2.2 电气与传感器：打包机的“神经末梢”，一根线断，全身麻木
PLC是大脑，但真正告诉它“该压了”“停！卡住了”“门开了快刹车”的，是那一堆开关、光电、接近传感器——它们就是打包机的“眼睛、手指和痛觉神经”。
而它们罢工的方式，极其低调：
❌ 限位开关被纸屑糊住，以为“门一直开着”；
❌ 光电传感器镜头蒙灰，把飞过的纸片当“人闯入”；
❌ 接近开关内部触点氧化，信号时有时无，PLC收到的是一串“摩斯电码式”的乱码输入……
🔧 故障定位口诀：“三查一测”
🔹 查外观：限位开关撞块是否歪斜？光电对射光路是否被胶带/油污/飞絮遮挡？
🔹 查接线：端子是否松动？线皮是否被夹伤？M12航空插头拧紧没？（很多急停失效，就差这半圈！）
🔹 查逻辑：进PLC编程软件，强制输入点（如X0/X1），看对应输入指示灯亮不亮？不亮？→ 硬件问题；亮了但程序没反应？→ 程序逻辑或地址写错了（这时，我们的PLC解密与维修服务就该闪亮登场——支持西门子、三菱、台达等20+品牌，连停产的安川MP2300都能读出原始注释）
🔹 测电压：用万用表量传感器供电（DC24V是否稳定）、输出信号（NPN/PNP类型是否匹配PLC输入模块）
📌 特别提醒：有些老设备用的是机械式行程开关，用久了触点氧化、弹簧疲软，按下去“咔哒”声越来越虚——这不是“老化”，是它在求救：“给我换个新的，或者……至少让我休息五分钟。”
2.3 机械卡阻与安全联锁：打包机的“物理防火墙”，卡住就真停，谁喊都不好使
最后，也是最“接地气”的一环——它不是坏了，是被卡住了。
就像你吃饺子被韭菜卡住牙缝，再好的胃动力也得暂停消化。
常见“卡喉”场景还原：
🔸 打包腔底部卡入金属片/铁丝/胶带卷芯 → 主轴转动受阻，电流飙升，热继电器跳闸；
🔸 主轴轴承缺油抱死 → 电机空转嗡嗡响，液压缸纹丝不动，像在推一堵水泥墙；
🔸 安全门微动开关接触不良 → 门明明关严了，但开关只“假装闭合”，PLC始终收不到“允许运行”信号；
🔸 急停按钮未完全复位 → 表面看蘑菇头按下去了，实际内部弹片卡在半途，急停回路永远断开（修过上百台，十台有三台栽在这儿）。
🛠️ 实战拆解建议（安全第一！务必断电+泄压+挂牌上锁）：
1️⃣ 打开打包腔侧门，用手电+小镜子照底板缝隙——别信“里面干净”，废纸里的订书钉、电池片、塑料绳头最爱躲这儿；
2️⃣ 手动盘车（用扳手慢转主轴）——若某角度突然卡死，重点查该位置轴承、齿轮、连杆销；
3️⃣ 逐个短接安全回路元件（⚠️仅限专业人员！）：先短接安全门开关→若能启，说明门开关坏；再短接急停→若能启，说明按钮或接线问题；
4️⃣ 查看安全继电器状态灯——红灯常亮≠继电器坏，大概率是某个安全触点没闭合到位（比如光幕对不准、拉绳开关没复位）。
💡 速捷真实案例：某纸厂打包机频繁急停，查三天没结果。最后发现——工人图省事，把安全光幕的接收端用透明胶带“加固”在支架上，结果胶带老化收缩，导致光束偏移3mm，PLC天天收到“有人闯入”假信号……
👉 真相往往朴素得让人想扶额。
📌 本章彩蛋：
如果您已排查到具体故障点（比如：确认是西门子S7-1200 PLC输入模块损坏、或是威纶TK6071iH触摸屏密码丢失无法进工程模式、又或是新代数控系统因误操作锁死无法启动）——
别自己百度“如何短接XX模块”，也别冒险拆芯片。
晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。
我们不做“远程指导您烧芯片”，我们做的是：
✅ PLC解密与维修（支持西门子、三菱、汇川、欧姆龙等20+品牌，含冷门停产型号）；
✅ 触摸屏全品牌解密与编程（威纶、昆仑通态、信捷、海泰克……连您师傅当年手写的注释，我们都能帮您“翻译回来”）；
✅ 数控系统维修与解锁（新代、广数、发那科、华中……密码丢了？系统崩了？我们有专用诊断工具+原厂协议库）；
✅ 自动化设备设计与程序开发（从低压柜图纸到非标设备改造，您提需求，我们交方案，不画大饼，只交代码和接线图）。
下一站预告：▶️ 第三章《预防性维护与长效应对策略》——教您把“突发停机”变成“计划保养”，让打包机活得久、干得稳、少让您半夜接电话……
（附赠：《废纸打包机日常点检电子打卡表》+《关键备件寿命对照速查卡》，关注即领，纯干货，无套路）
各位辛苦排查完第二章的“内科会诊”，此刻大概正揉着发酸的腰、盯着油渍斑斑的工装袖口，心里默念一句：
> “这机器……下次能不能提前打个招呼再罢工？”
答案是：能。而且它早就在打招呼了——只是您没听懂它的‘咳嗽’和‘叹气’。
废纸打包机不是智能手机，它不弹通知、不发邮件、不推送“您的液压油已亚健康”。但它会用温度升高3℃、压力波动0.5MPa、传感器响应慢0.2秒、油箱里多一层灰膜……悄悄给您递小纸条。
而我们的任务，不是等它病危才叫救护车，而是帮您配齐听诊器、血压计、体检表，再教您怎么看懂“体检报告”。
3.1 建立日常点检清单：不是打卡，是给设备做“晨间问候”
很多客户说：“我们也做点检啊，天天填表！”
结果翻开本子一看——
✅ 日期 ✔️
✅ 设备编号 ✔️
❌ 检查内容：写了个“正常”；
❌ 检查人：签了个龙飞凤舞的“张工”；
❌ 实际有没有看？有没有摸？有没有闻？——天知，地知，打包机知道，您……不确定。
真正的点检，是用五官+工具+常识，完成一次有温度的工业问候。我们帮您浓缩成一张《废纸打包机晨间5分钟点检卡》（可打印贴控制柜旁）：
| 时间 | 项目 | 怎么做 | 判定标准 | 小动作提醒 |
|---|---|---|---|---|
| 开机前 | 🔹液压油位 | 拧开油箱观察窗盖，目视液面是否在标尺中线±1cm内 | ✅ 清澈微黄，无乳化、无泡沫、无悬浮杂质 | ⚠️ 若油色发白→进水；发黑带焦味→过热氧化；有金属屑→轴承/泵体磨损！ |
| 🔹紧固件状态 | 手动轻晃主轴联轴器、油缸耳环、电磁阀底座螺栓（别拧！只晃） | ✅ 无松动异响；❌ 有“哒哒”空响→立即标记，停机后紧固 | 📌 螺栓不是越紧越好！M12螺栓推荐力矩75N·m，用扭力扳手，别拿加力杆当锤子抡 | |
| 🔹传感器清洁 | 用无纺布+酒精棉片，轻擦光电对射头、限位开关撞块、接近开关感应面 | ✅ 镜面透亮，无积尘、无胶渍、无反光遮挡 | 💡 光电传感器每班擦1次，比每月换1次更省钱——90%误报警源于“脏镜头” | |
| 运行中 | 🔹油温 & 噪音 | 红外测温枪扫油箱壁 + 耳听油泵声（建议戴降噪耳塞，听清而非忍受） | ✅ ≤60℃；❌ ＞65℃持续5min → 查冷却系统；🔊 异响（尖啸/咔哒/闷哼）→ 立即停机 | 🧯 小技巧：把手机录音功能打开，录10秒油泵声存档——下次异常时对比，比“好像有点怪”靠谱10倍 |
| 停机后 | 🔹打包腔清灰 | 关电泄压后，用手电照腔体底部、主轴根部、推料板滑轨缝隙 | ✅ 无金属碎屑、无缠绕胶带、无硬化纸浆结块 | 🧹 别用铁丝捅！用尼龙刷+吸尘器软管——硬物刮伤缸筒，维修费够买3桶新液压油 |
📌 速捷真实数据：某包装厂按此清单执行3个月后，打包机非计划停机下降68%，平均单次维修耗时从4.2小时缩至1.7小时。
👉 点检不是负担，是把“修三天”变成“擦五分钟”的杠杆支点。
3.2 操作人员规范培训要点：最好的备件，是清醒的操作员
再精密的设备，也扛不住“用力过猛”的爱。
我们见过太多故障，源头不是零件老化，而是——
🔸 把含铁钉的废纸直接投料 → 主轴崩齿；
🔸 连续满负荷压包不停机 → 油温飙升→密封圈熔化→液压泄漏；
🔸 急停按钮当暂停键用 → 触点烧蚀→安全回路失效→某天真急停却没反应……
所以，培训不是发本手册就完事，而是把“不能干”变成“不想干”，把“不知道”变成“下意识”。我们提炼出3条“保命级”操作铁律（建议做成车间墙贴，字体加大加粗）：
🔹 【进料守则】
❌ 禁止投入：金属件、湿纸团、编织袋、胶带卷芯、电池、打火机；
✅ 正确做法：投料前目视分拣，单包重量≤额定值80%（留20%余量防突变），间隔≥30秒让油温回落；
💡 速捷提示：在进料口加装简易磁吸板+目视分拣台，成本＜200元，故障率直降40%
🔹 【启停流程】
✅ 启动前：确认安全门闭合到位（听“咔嗒”声）、急停已复位（蘑菇头弹出）、液压油位正常；
✅ 停机后：先按“卸压”键（如有），再关主电源，最后清理腔体；
❌ 禁止：带载急停、频繁点动启停、用脚踹控制柜门来“震松接触器”（真有人干过…）
🔹 【异常预兆识别】
教会工人辨认“设备在求救”的5个信号（比报警代码更早出现）：
① 油泵声变尖 → 滤网堵或吸空；
② 压缩动作变“肉” → 压力不足或内泄；
③ 推料板回程慢半拍 → 导轨缺油或传感器延迟；
④ 控制面板指示灯频闪 → 电源波动或PLC供电不稳；
⑤ 地面连续出现油渍 → 密封失效前哨战。
🎯 考核方式：随机抽问，答对3条即发“设备守护者”电子勋章（钉钉群自动发放），积分兑咖啡券——仪式感，就是生产力。
3.3 关键备件储备建议与专业维保周期设定：不囤货，但要“卡点备”
很多老板纠结：“该备多少电磁阀？压力继电器多久换一次？PLC模块是不是该三年一换？”
答案很实在：不看年限，看“磨损证据”；不堆库存，盯“失效阈值”。
我们结合10000+台设备维修大数据，给出这份《废纸打包机关键部件寿命管理指南》（非理论值，是实测衰减曲线）：
| 部件类型 | 典型品牌参考 | 平均寿命（按日均8h运行） | 失效前典型征兆 | 建议储备策略 |
|---|---|---|---|---|
| 电磁换向阀 | 博世力士乐4WE6、伊顿VICKERS | 2~3年（约6000h） | 动作延迟＞0.3s、换向时有“噗嗤”漏气声、线圈电阻偏差＞15% | ✅ 每台机备1个同型号+1个通用替代型（如4WE6EA/OF）；❌ 不囤5个，放仓库积灰 |
| 压力继电器 | SMC ISE40、CKD ADP系列 | 1.5~2年（约4500h） | 设定压力漂移＞0.3MPa、触点粘连（万用表测通断不灵敏） | ✅ 每车间备2个，校准周期：每6个月用标准压力源检测1次 |
| PLC输入模块 | 西门子SM1221、三菱FX3U-8EX | 5~8年（但受现场干扰影响大） | 输入点偶发失灵、LED指示灯亮度不均、模块表面有电解电容鼓包 | ✅ 不常规备模块，但必须备好对应PLC的程序备份U盘+解密授权（万一模块坏，30分钟恢复生产） |
| 液压油 | L-HM46抗磨液压油 | 6~12个月（视油温/污染度而定） | 油液黏度下降＞15%、酸值＞1.0mgKOH/g、颗粒度＞NAS 8级 | ✅ 每季度送检1次（速捷合作实验室，24h出报告），达标才续用；❌ 别信“看着还清就接着用” |
| 伺服驱动器散热风扇 | 安川SGDM、汇川IS620P | 2~3年（高温高粉尘环境缩短50%） | 风扇转速下降、驱动器表面温度＞75℃、报过热警告 | ✅ 每台伺服驱动器配1个原厂风扇（非杂牌！），更换时同步清灰 |
💡 速捷特别提醒：
• 备件不是越多越好，而是“最短停机链”上的那个——比如您用的是威纶MT8071iE触摸屏，密码丢了？备10个屏不如备1份解密服务响应承诺（我们支持4小时远程解密，或24小时工程师上门）；
• PLC程序永远比硬件更脆弱——请务必每月自动备份至云端+本地U盘双存，并确保备份含完整注释（我们的PLC解密服务，能帮您从芯片里捞回丢失的逻辑说明，哪怕原始工程文件已格式化）；
• 最值得投资的“备件”，其实是一次年度深度维保：由持证工程师做油液分析、电气绝缘测试、安全回路验证、PLC程序健壮性扫描——花1天，省全年。
🔚 本章收尾彩蛋：
预防性维护，不是把设备供起来，而是让它活得明白、干得踏实、老得从容。
就像一位老师傅常说的：“机器不说话，但它记得你每一次温柔的擦拭，和每一次粗暴的拍打。”
如果您需要——
✅ 可编辑的《废纸打包机日常点检电子打卡表》（Excel自动统计+微信扫码打卡）；
✅ 《关键备件寿命对照速查卡》（A6卡片尺寸，可插口袋）；
✅ 或直接预约一次免费年度健康评估（含油液检测+PLC程序诊断+安全联锁验证）；
欢迎随时联系 晋江速捷自动化科技有限公司。
我们成立于2017年12月，扎根福建晋江，服务全国20+工业领域，累计为比亚迪、中国烟草、恒安纸业等10000+客户提供自动化技术服务。
不卖焦虑，只交方案；不推新品，只解真题。
毕竟——
让设备少停一分钟，就是让您多赚一分利；
让产线稳一天，就是让团队睡一个整觉。
（下一章预告：▶️ 第四章《常见故障速查手册：扫码看视频，3分钟定位问题》——把维修手册，变成您手机里的“工业抖音”）
