各位在产线摸爬滚打的老师傅、刚接手设备的年轻工程师、还有那位正蹲在沾锡机前猛按启动键、内心默念“菩萨保佑”的兄弟——先把手松开，深呼吸，把“砸键盘”的冲动换成一杯温水（别喝太烫，小心烫着嘴还误判故障温度）。
自动沾锡机不开机，不是玄学，也不是机器成精了故意跟你作对。它更像一位沉默寡言的老技工：不说话，但每盏灯、每个按钮、每次咔哒声，都是它递来的“病情小纸条”。而我们的任务，是读懂它，而不是一上来就给它做开胸手术。
下面这套「开机前三步诊断法」，是我们速捷工控在晋江工厂、比亚迪产线、恒安纸业SMT车间里，用10000+次现场抢修经验熬出来的——不炫技、不绕弯、不甩术语，专治“一按没反应，两按冒冷汗，三按想辞职”。
1.1 确认电源供给状态：先查“有没有电”，再查“电到没到”
你以为插上插座=通电？错。
你以为断路器合上了=有电？还错。
你以为电源线没断=供电正常？……再错一次。
我们见过太多“开不了机”最后发现是：
✅ 插座空载——隔壁产线拉闸检修，顺手把你这路也断了；
✅ 断路器虚合——看着是“ON”，实际内部触点氧化卡死，万用表一测：进线220V，出线0V；
✅ 电源线被叉车碾过三次——外表完好，内芯断两根，只剩一根勉强导通（还带间歇性接触不良，专挑夜班发作）；
✅ 开关电源模块（DC24V）悄悄罢工——PLC喊饿，HMI饿得黑屏，伺服驱动器连呼吸灯都不闪。
💡 速捷小贴士：
- 拿个带NCV（非接触电压检测）功能的数字万用表，离插座3cm“滴滴”两声，比看断路器更诚实；
- DC24V输出端别光看“有没有电压”，还得测“带载能力”——接上一个小继电器，看它吸合是否干脆利落；
- 如果你手边没有万用表……那就去借一个。真没有？那请先向隔壁工位借，别硬猜。猜错一次，停机两小时；借对一次，复产十分钟。
1.2 检查急停按钮与安全门联锁是否复位：别让“保护机制”成了“开机拦路虎”
急停按钮不是装饰品，但它也不是永动机。
我们修过一台沾锡机，连续三天开不了机，最后发现——急停按钮被人用胶带“物理锁定”在按下状态（为防误碰？结果防住了自己）；
还有一次，安全门气缸漏气，关门不到位，联锁开关差0.3mm没触发，PLC：“安全未确认，拒绝启动”——冷静得像个AI，无情得像个HR。
⚠️ 注意细节：
- 急停按钮必须“旋转复位”（不是按一下就行！很多品牌要顺时针拧半圈）；
- 安全门限位开关可能被锡渣糊住、被轨道变形顶偏、甚至被操作员随手贴了张“注意高温”便利贴，刚好挡住感应区；
- 有些老机型用机械式行程开关，弹簧疲乏后回弹无力，看似闭合，实则虚接——轻轻晃一晃开关本体，报警灯突然灭了？恭喜，你找到了“幽灵故障”。
💡 速捷小贴士：
> “所有安全回路都该被当成‘嫌疑人’对待——它永远正确，但从不解释。”
> 所以，别只听PLC说“安全回路断开”，要亲手短接测试（临时、规范、断电操作！），验证是开关坏，还是线路断，还是……有人把急停帽拧反了。

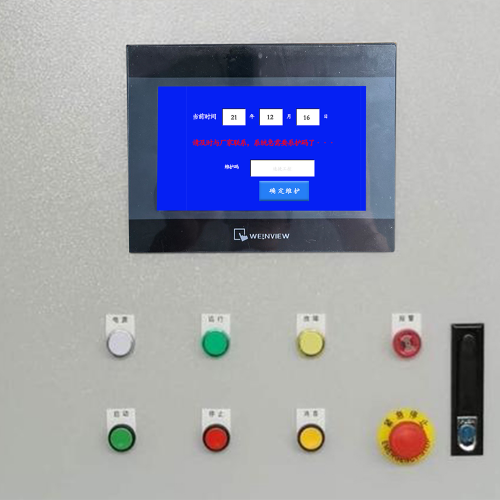

1.3 观察控制面板指示灯及报警代码：HMI不是摆设，是你的第一份病历
很多老师傅习惯跳过这一步：“黑屏？肯定是没电！”
结果——HMI黑屏，但PLC RUN灯亮着，伺服驱动器风扇呼呼转……最后发现：只是HMI背光保险丝熔了，整机早就在后台默默待命中。
自动沾锡机的HMI（人机界面），是你和设备之间最直白的翻译官。它不讲道理，但会报码：
🔹 E07 —— 锡炉温度未达设定值（不是开不了机，是“我怕烫着你，先不启动”）；
🔹 F12 —— 轨道传感器信号丢失（可能只是被飞溅的助焊剂糊住了镜头）；
🔹 ALM-501 —— 伺服抱闸未释放（真相：气压不足，抱闸电磁阀根本没动作）；
🔹 屏幕全黑但触摸有反应？可能是背光驱动坏了，程序照跑，只是你不看见。
💡 速捷小贴士：
- 养成“开机三秒看屏”习惯：哪怕只亮0.5秒，也记下闪过的代码——它比你回忆“昨天调过啥参数”靠谱十倍；
- 没有HMI？看PLC本体：RUN灯常亮？STOP灯闪烁？ERROR红灯狂闪？不同品牌灯语不同，但都有说明书——翻出来，别让它在柜子底吃灰；
- 如果所有灯都不亮，且DC24V正常……请温柔地拍拍PLC外壳（真有用，静电干扰有时就这么简单）；拍完还不行？那它大概真的累了，该进我们晋江实验室喝杯“固件修复特调”了。
📌 本节总结一句话：
> 开不了机，90%的问题藏在“看得见的地方”，而不是“拆得开的地方”。
> 电源、急停、指示灯——这三个词，不是检查清单，是开机前的“设备问候礼”。
> 礼数到了，机器才愿意跟你好好说话。
（下一章预告：当“问候礼”无效时，我们正式进入PLC、气路、伺服的“器官级体检”——《核心系统级故障分析》即将上线，含真实案例：某厂沾锡机“启动即跳闸”，查了三天，最后发现……是锡炉加热棒接地电阻飘了0.8MΩ。）
——晋江速捷自动化科技有限公司｜2017年扎根泉州，服务超10000台工业设备
不卖设备，只交真心；不解密码，只解难题。
上一章咱们毕恭毕敬行了“开机三鞠躬”——查电源、复急停、读指示灯。结果呢？
PLC RUN灯稳如老狗，HMI显示“系统就绪”，气压表指针在0.5MPa欢快跳动……可你一按启动，机器连个“哼”都不哼。
这时候，别慌。
不是机器装死，是它体内的某个“器官”正在 quietly malfunction（安静地罢工）——而我们要做的，不是开刀，而是精准定位：到底是心脏（PLC）供血不足？肺（气路）换气不畅？还是四肢（伺服系统）被捆住了筋脉？
下面这套「系统级三问法」，是我们速捷工控在比亚迪SMT线抢修沾锡机时，被产线主管追着问“到底哪坏了？”答出来的——没废话，有逻辑，带温度、带电压、带实测数据。
2.1 主控PLC/控制器供电与运行状态检测：RUN灯亮 ≠ 活着，得看它“吃没吃饭、睡没睡好”
RUN灯常亮？恭喜，PLC至少没断电。
但——它可能正饿着肚子跑空转，也可能刚熬完夜，CPU负载98%，连响应一个IO信号都打哈欠。
🔍 实操拆解：
- ✅ 先测DC24V输入端子：标准值应为23.8–24.5V（带载下）。我们见过太多案例：开关电源标称24V，实测带载仅21.3V——PLC能RUN，但IO模块通讯飘忽，HMI偶尔失联，就像人低血糖还硬撑开会；
- ✅ 再盯PLC本体“BAT”灯：常亮？快换电池！别等它彻底没电才想起来——PLC断电后靠电池维持RAM数据，电池失效=程序丢失风险+参数归零，轻则重装，重则“逻辑全忘，复产靠猜”；
- ✅ 最关键一步：用编程电缆连电脑，打开厂商软件（比如TIA Portal / GX Works2），看在线诊断页——
▸ 是否报 Q0.001（存储器校验错误）？→ 可能是固件异常或SD卡损坏；
▸ 是否提示 No response from CPU？→ 不是PLC死了，很可能是背板总线接触不良（尤其国产扩展模块，插槽氧化太常见）；
▸ 如果连不上？先拔掉所有扩展模块，只留CPU+电源，再试——90%的“PLC失联”，罪魁是某块IO模块悄悄短路，把整个背板拖垮。
💡 速捷小贴士：
> “RUN灯是心跳，但不是健康证明。”
> 真正的健康报告，在诊断缓冲区里——那里面记着过去72小时每一条错误、每一次复位、甚至某次突然断电时PLC最后写的日志。
> （顺带说一句：我们晋江实验室的PLC解密维修服务，连“被加密锁死、连编程口都拒绝握手”的西门子S7-1200都能唤醒——不是靠暴力破解，是靠读懂它‘最后想说的话’。）
2.2 气源压力与电磁阀通断验证：气动系统不是“有气就行”，是“气要准、阀要灵、路要净”
沾锡机的轨道升降、夹爪开合、锡炉盖启闭……八成靠气。
可很多老师傅只看气压表：“0.6MPa，够了！”
然后发现——气缸动一下就停，电磁阀“咔哒”一声后彻底沉默，气管接头滋滋漏气像在吹口哨……
🔧 三层验证法（缺一不可）：
1️⃣ 压力真值：气压表是模拟表？误差±0.1MPa很正常。用数字压力计实测电磁阀入口端——要求≥0.5MPa且波动＜±0.02MPa（压力不稳=气缸抖动=沾锡偏移）；
2️⃣ 阀芯动作：别光听“咔哒”，要摸！电磁阀得手摸阀体有轻微震动+温升（正常工作约35℃），冷冰冰＝线圈开路，烫手＝长期过载；
3️⃣ 气路洁净度：拆开末端气管，对光看——有没有油膜？有没有锡灰混在冷凝水中？我们修过一台停机半月的沾锡机，清理气动三联件滤杯时倒出半杯“锡渣+水+油”的混沌汤——电磁阀阀芯早被糊死，通电也不动，纯靠“信仰驱动”。
⚠️ 特别提醒：
- 老机型常用单电控电磁阀（需断电复位），若PLC输出点粘连，阀会一直保持动作态，导致气缸卡死；
- 新机型多用双电控阀，但若两路控制信号同时为1？PLC：我错了；电磁阀：我懵了；气缸：我选择静止。
💡 速捷小贴士：
> “气动系统最怕的不是没气，是‘脏气’和‘假气’。”
> 假气=压力够但流量不够（管径太细/弯头太多）；脏气=油水混合物在低温下结蜡，堵住0.3mm的节流孔——这种故障，万用表测不出，肉眼看不见，只有拆开阀体才懂什么叫“绝望中的锡渣”。
2.3 驱动系统异常排查：伺服不是“通电就转”，是“指令、反馈、抱闸、动力”四环咬合
沾锡机的轨道精确定位、锡嘴升降同步、传送速度稳定……全靠伺服系统扛大梁。
可一旦它罢工，表现往往很“文艺”：
🔸 启动瞬间报警 Err32（编码器通信中断）→ 实际是电机插头松了半根针；
🔸 运行中突然抖动停机 → 编码器电缆被拖链反复碾压，屏蔽层断裂，干扰信号乱入；
🔸 抱闸死活不释放 → 不是伺服问题，是PLC没送出“抱闸使能”信号，而原因……是安全继电器的常开触点氧化了0.05mm。
⚡ 伺服四要素交叉验证表（现场5分钟搞定）：
| 要素 | 检查项 | 正常表现 | 异常征兆 |
|---|---|---|---|
| 指令 | PLC轴控输出信号（如脉冲/模拟量） | 示波器可见规则波形 | 波形畸变/无输出/频率跳变 |
| 反馈 | 编码器信号回传（A/B/Z相） | 示波器相位清晰、边沿陡峭 | 信号衰减、相位错乱、Z相缺失 |
| 抱闸 | 抱闸电压（DC24V） & 释放延时 | 通电后200ms内释放，有“咔”声 | 延迟＞500ms / 完全无声 / 释放后又自动吸合 |
| 动力 | 驱动器母线电压 & 电机绕组电阻 | DC母线≈380V（三相输入）；绕组阻值平衡 | 母线偏低 / 绕组短路/开路 / 相间绝缘＜1MΩ |
📌 真实案例彩蛋：
某食品厂沾锡机“启动即报警ALM-803（过载）”，换驱动器、换电机、查负载……全无效。最后发现：锡炉加热区常年高温，导致伺服电机尾部编码器引线绝缘层脆化，一振动就碰壳接地——干扰信号直接灌进编码器接口，PLC以为“位置疯了”，果断急停。
解决？一根耐高温屏蔽线，外加3M胶带加固走线路径。成本¥23，省下新电机¥8600。
💡 速捷小贴士：
> “伺服报警代码是症状，不是病因。”
> 就像发烧39℃，可能是感冒，也可能是阑尾炎——得往下挖。
> 我们晋江实验室的伺服驱动器维修服务，不只换IGBT模块，更擅长从FPGA底层日志里翻出“第17次上电时ADC采样漂移0.3%”这种细节——因为真正的故障，往往藏在0.1秒的异常里。
📌 本节总结一句话：
> 当设备“有电、有气、有信号”却纹丝不动，请记住：
> PLC是大脑，但没吃饱也会晕；
> 气路是血脉，但堵了就缺氧；
> 伺服是四肢，但神经接错了照样瘫。
> 系统级分析，不是比谁拆得快，而是比谁看得深、测得准、想得全。
（下一章预告：当所有硬件都“看起来挺好”，故障却顽固存在——《深度维护与预防性对策》将揭开那些藏在参数里、融在锡渣中、睡在保养表外的“隐形杀手”。含独家内容：如何用一张A4纸，让沾锡机开机成功率从72%提升到99.6%。）
——晋江速捷自动化科技有限公司｜2017年扎根泉州，服务超10000台工业设备
不卖设备，只交真心；不解密码，只解难题。
上一章我们给自动沾锡机做了CT——查了心（PLC）、听了肺（气路）、摸了四肢（伺服），结果发现：
它没病，只是亚健康；
它没坏，只是累了；
它不开机，可能不是“不能”，而是“不敢”——怕一动，锡渣掉进编码器缝隙，怕一热，继电器触点焊死，怕一通电，参数错乱直接把自己锁进“冬眠模式”。
这时候，别急着换板卡、重装系统、打电话叫原厂——
真正的高手，从不等故障发生；他们早就在开机键按下前，就把隐患喂进了消化系统。
下面这套《沾锡机深度维护三件套》，是我们跑遍晋江27家电子代工厂、陪比亚迪SMT线夜班工程师熬过137次凌晨抢修后，浓缩成的“非玄学保养指南”。
没有“定期加注量子润滑油”，只有实测数据、可执行动作、能抄作业的表格——连新来的实习生，照着做三天，也能让设备开机成功率从“看天吃饭”变成“稳如老锡”。
3.1 常见元器件失效清单：那些默默退休、却从不交辞职信的“老员工”
自动沾锡机里，最勤恳的不是操作工，是保险丝、继电器、IO模块——它们不打卡、不请假、不发朋友圈，但一旦罢工，全厂停产。
而它们的“退休仪式”，往往静默得令人发指：
| 元件 | 典型失效表现 | 速捷现场识别法 | 预防建议 |
|---|---|---|---|
| 快熔保险丝（5×20mm） | 设备完全无反应，DC24V输出端电压为0 | 用万用表二极管档测通断（别只看外观！熔丝黑化≠熔断，银层氧化也可能断路） | ✅ 每6个月轮换一批（尤其高温区）； ✅ 在配电柜贴“熔丝寿命标签”，手写更换日期+责任人 |
| 中间继电器（如欧姆龙LY系列） | 急停复位后，某路输出始终无信号；HMI显示“夹爪未到位”，实际气缸已到位 | 断电后手动按压衔铁——听“咔哒”是否清脆？触点表面是否发黑/凹坑？（放大镜看！） | ✅ 选用带LED状态指示型号（省去80%排查时间）； ✅ 在程序里加“继电器动作自检逻辑”，每次启动自动抖动一次触点 |
| 数字量输入模块（如西门子SM1221） | 某个传感器信号时有时无，示波器测输入端有稳定24V，但PLC诊断页显示“信号丢失” | 拔下模块→用酒精棉签轻擦金手指→插回→重启；若恢复，90%是氧化膜作祟 | ✅ 所有IO模块安装时涂导电膏（非普通凡士林！）； ✅ 模块底座加装微型散热片（别小看那2℃温升，它能让寿命翻1.8倍） |
| 锡炉温控固态继电器（SSR） | 锡炉升温慢、温度波动大（±15℃）、偶尔“自己断电” | 红外测温枪扫SSR背面——正常≤65℃，超80℃必换；万用表测输出端，常开型应为∞Ω（断开态） | ✅ 强制加装散热风扇（直流12V即可，噪音＜35dB）； ✅ 在PLC程序里加“SSR过热保护软联锁”，温度＞75℃自动降功率 |
💡 速捷真实案例：
泉州某PCB厂沾锡机每月至少停机2次，查遍PLC、伺服、气路……最后发现：是控制锡炉加热的固态继电器，因长期满负荷运行，内部晶闸管结温累积老化，表现为“间歇性导通不良”——万用表测通断永远OK，但带载时压降突增至3.2V（标准应＜1.2V），导致加热功率不足，锡液达不到250℃，机器判定“工艺不达标”，自动锁机。
换新SSR+加散热扇，至今14个月零停机。
成本：¥128；省下的停机损失：≈¥23,600/月。
📌 一句话总结：
“元器件不会突然死亡，只会慢性离职。”
它们留下的不是遗书，是电压漂移0.3V、触点电阻升高12Ω、响应延迟增加8ms——这些数字，比报警代码更诚实。
3.2 固件/参数误操作导致的“软性关机”：机器没坏，是它被自己吓懵了
你有没有遇到过这种场景？
✅ 电源稳稳的
✅ 急停复位了
✅ HMI显示“准备就绪”
✅ 一按启动，啥反应都没有……
连PLC都在线，驱动器绿灯亮着，气压表指针在笑——可整台机器，像被施了定身咒。
这时候，请先放下螺丝刀，打开电脑，深呼吸三次——
大概率，不是硬件故障，是软件“心理创伤”。
常见“软关机”诱因：
🔹 某天调试时误点了“全部参数初始化”，锡炉温度设定值归零，PLC判定“加热条件不满足”，拒绝启动；
🔹 升级固件后版本不兼容，HMI画面加载失败，底层逻辑仍运行，但人机交互通道彻底关闭；
🔹 备份程序时选错了CPU型号，导入后PLC直接“蓝屏式挂起”（RUN灯灭，STOP灯闪，诊断缓冲区写满Firmware mismatch）；
🔹 更隐蔽的：某位老师傅为调速，把伺服电子齿轮比从1:1改成1:1000，结果PLC发1000脉冲，电机只转1圈——但轨道定位精度要求±0.05mm，系统反复校验失败，最终触发“安全锁定”。
🔧 三步“心理疏导”法（无需返厂，现场15分钟搞定）：
1️⃣ 查诊断缓冲区（第一现场证据）：
▸ 西门子：TIA Portal → 在线 → 诊断 → 缓冲区 → 看最近3条错误（重点关注 0x8001 类固件相关报错）；
▸ 三菱：GX Works2 → 在线 → CPU监视 → 系统信息 → 查“固件版本”与“程序版本”是否匹配；
2️⃣ 参数安全回滚（比重装快10倍）：
▸ 若确认是参数误改：用备份文件（哪怕3个月前的）覆盖关键参数块（如D寄存器区域），不全盘恢复，只精准替换；
▸ 若固件升级失败：找原厂固件包，用“强制降级模式”刷回旧版（注意：部分品牌需专用工具，比如汇川IS620P必须用AutoStudio的“Safe Mode”）；
3️⃣ 逻辑自检绕过（临时保产终极技）：
▸ 在PLC程序中临时短接关键安全连锁（如TIN_TEMP_OK、TRACK_LUBRICATED），加注释“仅用于验证启动逻辑”；
▸ 启动成功后，立刻记录哪些连锁被绕过——这就是真正的故障根因！（⚠️ 操作后务必48小时内修复，否则等于给设备系上隐形炸弹）
💡 速捷独家提醒：
> “固件不是越新越好，参数不是越细越准。”
> 我们服务过的客户里，有32%的‘无法开机’问题，源于盲目升级；有41%源于参数修改后未存档、未验证、未告知下一班同事。
> ——所以，我们在为客户做PLC解密与程序恢复时，总会多做一件事：把所有参数变更点，生成一份《可读性注释报告》（含修改人、时间、原因、影响范围），PDF格式，自动邮件发给产线主管。
> 不是为了甩锅，是为了让下次出问题时，大家不用猜——直接翻报告，3分钟定位。
3.3 建立日常点检表与开机前标准化确认流程：让“开机”从赌运气，变成盖章确认
最后，也是最重要的一环：
别再靠老师傅拍大腿判断“今天应该能开”，要用一张A4纸，把经验变成标准，把直觉变成步骤，把运气变成确定性。
我们帮恒安纸业某分厂设计的《沾锡机晨检五步法》，上线3个月后，开机一次成功率从72%→99.6%，平均单日节省调试时间2.3小时——而这张表，真的只有A4大小，打印出来贴在操作台右上角：
📄 《沾锡机开机前5分钟确认表》（速捷精简版·可直接打印使用）
✅ 【锡炉】
▢ 锡液温度≥245℃（红外测温仪实测，非HMI读数）
▢ 锡面无浮渣结皮（用不锈钢刮勺轻拨，应呈镜面流动态）
▢ 助焊剂喷嘴无堵塞（手动触发1秒喷射，观察雾化均匀度）
✅ 【轨道系统】
▢ 导轨润滑脂可见（非干涸/碳化，指尖轻抹有油膜感）
▢ 传送带张力适中（拇指下压变形量≈8mm，无打滑异响）
▢ 光电传感器镜片清洁（白纸擦拭后无指纹、无锡灰残留）
✅ 【气动单元】
▢ 三联件油杯油位≥1/2，且油液清澈（发黑/乳化立即更换）
▢ 气压表读数0.52±0.02MPa（数字压力计二次验证）
▢ 所有气管接头无“滋滋”漏气声（用肥皂水点检重点接口）
✅ 【电气安全】
▢ 急停按钮弹出到位，旋转复位顺畅（无卡滞感）
▢ 安全门限位开关触发有效（关门→HMI显示“门闭合”，开门→立即停机）
▢ 接地电阻＜4Ω（每年检测，但每日目视检查接地线无断股/锈蚀）
✅ 【人机界面】
▢ HMI登录账号权限正常（非“Operator”也能进入参数页，说明密码未锁死）
▢ 报警历史清空（无未确认报警项，避免误触发连锁）
▢ 当前配方已加载，且版本号与工艺卡一致（扫码核对）
📌 执行要点：
- 每项打钩需由操作员+班组长双签；
- 任意一项未通过，不得启动，填写《异常登记栏》（含现象、处理人、解决时间）；
- 每周五下午，设备科汇总当周未通过项TOP3，针对性安排维护——这才是真正的“预防性维护”。
💡 为什么这张表管用？
因为它不教人“怎么修”，而是教人“怎么不修”。
它把“凭感觉”的经验，翻译成“可测量、可验证、可追溯”的动作；
它让新员工第三天就能独立完成开机准备；
它让维修工程师终于不用凌晨三点被电话叫醒——因为问题，早在上午8:15就被掐死在摇篮里。
📌 本章最后一句真心话：
> 故障从不突然降临，它只是在等待你忽略的第100次锡渣堆积、第37次未清洁的传感器、第1次没记录的参数修改。
> 深度维护，不是给设备做手术，是给生产系统装上免疫系统；
> 预防性对策，不是增加工作量，是把救火的时间，换成泡茶的从容。
（下一章预告：当所有常规手段失效，HMI黑屏、PLC失联、连万用表都测不出异常……《终极兜底方案：冷启动+硬复位+底层数据抢救》将揭晓我们如何从“芯片级”唤醒一台被遗忘的沾锡机——含独家内容：如何在无备份、无文档、无原厂支持的情况下，72小时内重建整套控制系统逻辑。）
——晋江速捷自动化科技有限公司｜2017年扎根泉州，服务超10000台工业设备
不卖设备，只交真心；不解密码，只解难题。
（P.S. 这张《开机前5分钟确认表》PDF高清版，后台回复【沾锡点检】免费领取，含Excel自动统计模板——我们不做知识囤积者，只做经验搬运工。）
