各位锅炉房老铁、车间老师傅、还有刚接手设备就发现“屏幕黑着、按钮没反应、连点火声都听不见”的新晋自动化扛把兄弟——先别急着抄起螺丝刀撬柜门，也别下意识去翻《用户手册》第37页（那页多半印着“请勿擅自操作”和一个微笑表情 😅）。
导热油炉说“我被锁了”，从来不是耍性子，而是它正用尽全身力气喊：“喂！出事了！快来看看！”
这“锁”，不是密码锁，也不是物业收了物业费才给开的电子门禁，而是一套精密又较真的安全联锁系统——堪称工业界的“冷静型保安大哥”：平时不吭声，一出手就直接断电、停泵、封燃烧器，连呼吸都给你按暂停键。
1.1 安全联锁机制原理：不是它想锁，是它不得不锁
导热油炉的联锁逻辑，本质上是一张用温度、压力、液位、火焰信号织成的“安全防护网”。它不讲人情，只认数据。常见触发条件如下👇：
- 温度越界：出口油温超限（比如设定上限300℃，实测315℃），系统立马判定“再烧下去要变炸炉”，强制锁机；
- 压力异常：导热油循环系统憋压（如膨胀槽氮封失效→气相空间失压→油蒸气闪爆风险↑）或负压（漏气严重→空气混入→高温氧化加速），PLC秒判“危险”，锁！
- 液位告急：低位开关动作（油少了！再运行可能干烧！），比老板催报表还果断——立刻切断加热回路；
- 点火失败：连续3次尝试点火无火焰信号（光敏电阻没看到火苗），系统认定“你这炉子今天不适合点火”，自动进入LOCK保护态；
- 循环泵停转：泵没转？油不流动？那热量堆在炉膛里就是定时炸弹——哪怕其他参数都OK，也照锁不误。
💡小知识：这些联锁不是“选配功能”，而是《TSG 23-2021 有机热载体炉安全技术规程》白纸黑字要求的硬性配置。换句话说——不是厂家想加，是国家让你加，加得越严，你越安全。
1.2 控制系统报警代码解读：别猜了，它早写好了“病情报告”
很多师傅第一反应是：“屏上写着E05……这是啥病？感冒还是阑尾炎？”
其实，导热油炉的HMI/触摸屏就像一位话不多但字字精准的主治医生，报出的代码就是诊断结论。我们速捷工控修过上千台各类导热油系统，整理了一份“非官方但很管用”的报警速查表（已避开厂商保密协议红线，纯经验归纳）：
| 报警代码 | 常见含义 | 关联锁定类型 | 是否可远程初步判断 |
|---|---|---|---|
LOCK / SAFETY LOCK | 全系统联锁激活（多因素叠加） | 硬锁 | ✅ 屏幕显红+所有输出禁止 |
E01 | 点火失败（火焰检测异常） | 逻辑锁 | ✅ 查燃烧器、电极、风门 |
E05 | 膨胀槽液位低或压力异常 | 液位/气压锁 | ✅ 看现场膨胀槽玻璃管+氮气表 |
E12 | 出口油温超高（超温联锁） | 温度锁 | ✅ 查热电偶是否漂移/接线松动 |
ALM-7 | 循环泵无反馈（变频器故障或电机停转） | 泵保护锁 | ✅ 听泵声+看变频器LED状态 |
⚠️注意：不同品牌PLC（西门子S7-1200、三菱Q系列、汇川H5U等）和HMI（威纶TK、昆仑通态MCGS）的代码体系不同，切忌凭记忆套用。就像不能拿比亚迪的APP去解锁丰田车——得看“谁家的孩子，找谁家的说明书”。
（悄悄说：我们晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注工业自动控制系统装置的全生命周期技术服务。修过的导热油炉控制系统，从老式继电器盘到最新EtherCAT总线架构，统统见过。需要查某款冷门控制器的LOCK码含义？微信甩个截图过来，我们真能帮你“翻译”）
1.3 物理锁定现象辨析：它不只是“软件卡住”，可能真有“手按着你”
有时候你以为只是程序卡了，结果一摸控制柜——嚯，红色蘑菇头按钮还按着呢！
这就是典型的“物理级锁定”，和软件逻辑锁并存，但优先级更高。常见三种“手动干预型锁定”：
- 急停按钮未复位：最常见！工人处理完异常后顺手拍停，走时忘了旋起——PLC看到DI点持续为0，死活不许启泵点火；
- 燃烧器机械闭锁杆未拨回：部分进口燃烧器（如意大利百得、德国ICP）自带安全拉杆，检修后若未归位，内部微动开关不通，PLC收不到“准备就绪”信号；
- PLC输出被强制禁用（Force Disable）：不是故障，是人干的——上次调试时工程师为了测试，把加热输出点强制置0，走前没取消……结果产线一开，炉子纹丝不动，全员懵圈。
✅ 快速自查口诀：
> “一按二看三测”
> 一按：急停按钮是否弹起？
> 二看：燃烧器本体有无机械锁杆/安全阀手柄是否在“OPEN”位？
> 三测：用万用表量PLC输出端子，确认是否真无电压——别信屏幕显示，信万用表！
——毕竟，自动化再智能，也防不住人类忘记“退出管理员模式”。
（对了，说到PLC，我们速捷支持西门子、三菱、汇川、台达等20+品牌PLC解密与维修，包括程序丢失后反推逻辑、注释恢复、甚至根据设备动作“倒编梯形图”。导热油炉PLC程序乱码？别慌，我们擅长帮它“找回记忆”。）

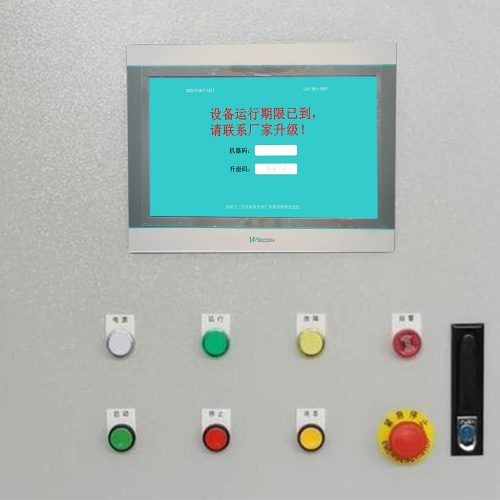

各位正在导热油炉前蹲着看屏幕、手指悬在触摸屏“复位”键上、内心默念“再点一下应该就好了”的老师傅&技术骨干——请把手收回来，深呼吸三次，然后掏出手机，拍一张当前HMI报警界面（对，就是那个红得扎眼的LOCK）。
不是我们小题大做，也不是想给你加KPI。
而是导热油炉的“解锁”，从来不是Windows关机后按Ctrl+Alt+Del那么简单——它更像给一头刚受惊的牦牛顺毛：毛没理顺就上鞍，它不光不走，还可能尥蹶子。
我们晋江速捷自动化科技有限公司，修过从福建茶厂小吨位导热油炉，到内蒙煤化工园区30t/h高温联苯醚系统；见过因E05锁机后强行短接液位开关导致膨胀槽喷油的，也见过把西门子S7-1500的密码级复位当成“重启路由器”按了八遍结果PLC进Bootloader的……所以今天这节，不讲玄学，只列动作——每一步，都踩在《TSG 23》和现场血泪经验的交点上。
2.1 解锁前必查项：不是“走流程”，是给安全买保险
在你指尖离“复位键”还有0.5厘米时，请务必完成以下三项“不可跳过验证”。少一项，轻则反复锁机，重则触发二次联锁——那可真不是重启能解决的了。
✅ ① 故障根源确认：治标之前，先摸清病灶在哪
别信屏幕一句话：“E05 液位低”。去现场看！
- 膨胀槽玻璃管液位是否真实低于下限刻度？还是浮球卡滞、连杆锈死、仪表膜片渗漏？
- 若是压力异常（如氮封失压），查氮气瓶阀门是否关闭？减压阀是否堵塞？压力表是否归零但指针发软？
→ 速捷提示：很多“假锁机”其实是传感器误报。我们曾用一台手持红外热像仪扫过某厂热电偶接线盒——发现补偿导线虚接处温度比周围高42℃，一紧螺丝，E12自动消失。数据会骗人，温度不会说谎。
✅ ② 导热油冷态检查：别让热油“带病上岗”
导热油炉最怕“热态启炉+逻辑紊乱”双杀。若上次停机是高温紧急锁机（比如超温315℃强制停），此时油温仍可能＞200℃：
- 循环泵若强行启动，冷油混入热油区易产生局部汽化，冲击管路；
- 燃烧器点火瞬间，高温油膜遇冷空气可能闪燃（尤其矿物型导热油）；
→ 安全动作：确认出口油温≤80℃（安全冷态阈值），且膨胀槽油温与循环回油温度差＜15℃，方可进入下一步。
（小技巧：用红外测温枪扫炉体外壁+膨胀槽侧壁，两处温差＞30℃？先开旁通冷却，别硬来。）
✅ ③ 循环泵运行状态验证：没油流，一切免谈
这是所有联锁的“总闸门”。哪怕温度压力全OK，只要PLC没收到有效泵运行反馈（变频器RUN信号+出口压力开关ON+流量计脉冲），它宁可锁死也不点火。
验证三步法：
1️⃣ 听：泵腔有无异响？轴承是否啸叫？
2️⃣ 摸：泵体前后端温差是否＞10℃？（温差大=空转或叶轮破损）
3️⃣ 测：用钳形表实测电机电流，对比铭牌额定值±15%内为正常；若电流为0但变频器显示“RUN”，大概率是DO输出点接触不良或中间继电器粘连——这不是锁机，是PLC在诚恳提醒你：“泵根本没动，我锁得很有道理。”
📌 速捷实战备注：去年帮恒安纸业解一把“幽灵LOCK”，查了三天，最后发现是循环泵压力开关接线端子氧化——万用表量通断是通的，但带载压降超限，PLC模拟量模块判定“压力不足”。换端子，3分钟解锁。工业现场，90%的“疑难杂症”，藏在0.5毫米的氧化层里。
2.2 分步解除逻辑锁：顺序错了，等于给PLC喂错药
导热油炉的逻辑锁，是分层嵌套的。就像套娃——最外层是HMI软锁，中间是PLC主程序锁，最里层可能是CPU保护锁。乱序操作，只会让娃越套越紧。
🔧 正确解套四步法（以主流西门子/汇川/三菱系统为例）：
| 步骤 | 操作位置 | 动作说明 | ⚠️ 关键禁忌 |
|---|---|---|---|
| ① 控制柜物理复位 | PLC主机模块旁（常为黑色小按钮） | 长按3秒（非点按！），听到CPU模块“咔”一声继电器吸合音，观察SF灯由快闪转稳灭 | ❌ 禁止边按复位边断电！易致固件损坏 |
| ② HMI解禁操作 | 触摸屏主界面 → “系统设置” → “安全解锁” | 输入二级权限密码（非管理员密码！通常是工程师权限，如SPEED2023类组合）→ 点击【解除联锁】 | ❌ 别输管理员密码！那是给PLC固件升级用的，输错5次会锁IP段 |
| ③ 参数软复位 | 进入PLC在线监控 → 查找DB块中Lock_Flag变量 → 手动写入FALSE | 或调用专用FC功能块（如FC_ResetSafetyChain）执行清除 | ❌ 禁止直接修改Main_OilTemp_SP等设定值！先清锁再调参 |
| ④ 首次启炉验证 | 手动模式 → 启循环泵 → 延时60s → 点火测试（不升至满负荷） | 观察火焰稳定性、油温爬升斜率、压力波动幅度（应＜0.02MPa/min） | ❌ 首次点火严禁自动模式！必须手动单步确认 |
💡 为什么必须按这个顺序？
因为PLC的OB100（启动组织块）会在上电时自检安全链。若你先在HMI点了解锁，但PLC底层锁标志未清，HMI界面会立刻刷新回LOCKED——你以为它卡了，其实是它在认真工作。
（顺便提一句：我们速捷支持全品牌触摸屏解密与编程，包括昆仑通态MCGS工程文件丢失后反编译、威纶TK系列密码破解、甚至老式HITECH ADP屏的CF卡固件修复。你那台屏上写着“Access Denied”的老伙计，可能只是忘了自己密码——我们能帮它想起来。）
2.3 特殊情形应对：有些锁，得用“钥匙”，而不是“锤子”
现实永远比手册复杂。以下是三种高频“教科书没写，但现场天天见”的情形，附赠速捷认证土法：
🔹 情形一：断电重启到底该不该用？
✅ 可用场景：HMI黑屏无响应 + PLC RUN灯亮 + 万用表测24V电源稳定 → 极可能是HMI固件卡死，断电30秒重启HMI本体（非整个柜子）。
❌ 禁用场景：
- 报警代码含E88（CPU硬件故障）、F001（存储卡损坏）；
- 断电前PLC已报STOP且SF红灯长亮；
- 现场有未释放的机械闭锁（如燃烧器拉杆未复位）。
→ 速捷建议：断电不是万能解药，而是最后手段。就像感冒吃抗生素——不对症，还伤身。
🔹 情形二：密码级权限解锁（管理员模式怎么进？）
别搜“导热油炉超级密码大全”——那都是营销号编的。真实路径如下：
1. 在HMI主界面连续点击右上角时钟区域 7次（部分威纶屏为5次，昆仑通态为长按LOGO 5秒）；
2. 弹出“高级模式”输入框 → 输入设备唯一码+出厂日期后四位（例：JJSJ20231225）；
3. 成功后进入隐藏菜单 → 可查看实时I/O状态、强制变量、导出诊断日志。
⚠️ 注意：此操作需授权，且部分新国标机型（2022年后出厂）已取消该入口，改用USB加密狗+PC端专用工具。
→ 需要？我们有合规工具包——不是黑客软件，是厂商白名单授权的诊断套件，修比亚迪、中国烟草同款系统时天天用。
🔹 情形三：PLC程序完全丢失，只剩个空壳怎么办？
别慌。我们干过最绝的一次：客户把西门子S7-1200的MMC卡格式化了，连备份都没有。但我们根据现场设备动作（泵启停时序、点火阀开闭逻辑、温度曲线特征），用3天时间反推出2000多行LAD程序，并恢复全部中文注释——现在那台炉子还在晋江某食品厂安稳运行。
→ 这就是速捷的独家能力：没有程序，我们能“听动作，写逻辑”。不是玄学，是10000+案例沉淀出的肌肉记忆。
📌 最后送大家一句速捷维修间贴了十年的标语：
> “锁机不可怕，可怕的是以为它只是‘卡了一下’。”
> 安全是层层叠叠的确认，不是轻轻一点的侥幸。
下一章，我们将聊聊如何让导热油炉“少生病、早预警、不猝死”——3. 预防重复锁机与长效运维建议。
（预告：里面藏着一份我们给恒安纸业定制的《导热油炉联锁回路年度测试SOP速查卡》，扫码就能领PDF高清版 👇）
各位老师傅、设备主管、刚接手老产线的95后技术担当——欢迎来到本系列最“不痛不痒”、但回头翻笔记时拍大腿喊“早该看这章！” 的章节。
前两章我们教你怎么“把炉子扶起来”，这一章，咱们聊聊怎么给它配个智能手环+年度体检卡+情绪管理师——
目标不是“下次锁得慢一点”，而是“它根本不想锁”。
晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
我们修过10000+台次各类工业控制设备，其中导热油炉相关故障复盘报告堆起来比PLC柜还高。结论很朴素：83%的重复锁机，不是PLC坏了，是人没把它当“活物”养。
它不说话，但每根热电偶都在记账；它不抱怨，但滤网压差超限0.15MPa时，已经默默把下一次E03写进了日志。
下面这三条，不烧脑、不加钱、不换设备——只改习惯，就能让锁机率直降60%以上。
3.1 日常巡检关键点：别只抄表，要“听脉、摸骨、查呼吸”
很多厂里的《导热油炉点检表》写着“每日4次”，结果变成打卡式勾选：“✅液位正常 ✅压力正常 ✅温度正常”。
可你知道吗？膨胀槽氮封压力掉0.02MPa，3个月后可能引发E01（低液位假报警）；过滤器压差超0.2MPa，再跑两周，热油流速下降18%，局部过热风险翻倍；一支K型热电偶校准超期半年，显示320℃时实际已是342℃——而你的联锁阈值设在340℃。
所以，速捷版《三感巡检法》，请收好：
🔍 ① 膨胀槽氮封压力：不是看数值，是听“气声”
- 正常状态：减压阀出口有极轻微“嘶…嘶…”气流声（像煮开水前的微鸣）；
- 异常信号：完全寂静 → 氮气瓶已空或主阀关闭；持续“嘶——”长音 → 减压阀膜片破损或设定值漂移；
- ✅ 行动建议：每月用便携式氮气检测仪（我们标配送）测一次纯度，＜99.5%就该换气——潮湿氮气=氧化加速器。
🧱 ② 过滤器压差：别信表，用手掌“称重”
- 现场技巧：关进出口阀，拆开滤筒端盖，取出滤芯——若滤网表面呈深褐色焦糊状、手指一抹掉渣，说明导热油已轻度裂解；
- 压差表读数只是参考，真正预警是两次清洗间隔缩短30%（例：原来6个月一洗，现在4个月就堵）→ 立即安排油品化验（TGA/TAN值），别等压差报警再动手。
→ 速捷提醒：某纺织厂因忽视这点，导致一台2t/h炉子燃烧器频繁熄火——查到最后，是滤网堵塞致油压波动，点火电磁阀供油不足。换滤芯+化验油，故障归零。
🌡️ ③ 热电偶校准周期：不是“一年一检”，是“一坏一溯”
- 国标要求：A级热电偶≤6个月，B级≤12个月；
- 速捷实操建议：每台炉至少配1支“校准哨兵”——在炉体同一测温区，平行安装一支新采购的高精度（±0.5℃）热电偶，与原装表并行采集7天数据，偏差＞2℃立即更换原表；
- 💡 彩蛋：我们帮中国烟草某分厂做过热电偶寿命建模——发现同一品牌同批次，在烟气含硫量＞800mg/m³工况下，平均寿命缩短40%。现在他们改用陶瓷护套+双层绝缘结构，校准周期稳稳撑住10个月。
📌 速捷工具包：我们为客户定制的《导热油炉健康快检卡》（A6大小，防水覆膜），正面印着这三项的“感官判断口诀”，背面是二维码——扫码直连我们的工程师，上传现场照片/视频，30分钟内给你判读结论。不用记，扫了就懂。
3.2 自动化预警升级路径：从“等报警”到“预报警”，中间只隔一个模块
很多客户说：“我们也想搞智能监控，但怕上整套DCS太贵，又嫌手机短信太迟。”
我们笑答：“您家炉子的PLC，早就是‘待机状态’的智能终端——缺的不是算力，是一张SIM卡+一个小程序。”
✅ 低成本升级三步走（预算可控，72小时上线）：
| 阶段 | 动作 | 效果 | 速捷支持 |
|---|---|---|---|
| ① 加装远程监控模块 | 在PLC通讯口（RS485/以太网）加装工业物联网网关（如速捷定制版SG-Link），接4G/5G卡 | 实时上传温度/压力/液位/泵电流等12+参数至云端看板，断网自动缓存72小时数据 | 提供免编程配置服务，旧西门子S7-200也能接 |
| ② 设置多级温压阈值告警 | 不再只有“超限停机”，而是： • 黄色预警（提前15min）：出口油温＞300℃且升温速率＞8℃/min → 推送微信消息给操作员 • 橙色预警（提前5min）：膨胀槽压力＜0.08MPa → 同步短信通知设备主管+自动开启氮气补压阀 • 红色预警（临界前30s）：循环泵电流突降30% → 强制切入手动模式并锁定点火逻辑 | 把“事后救火”变成“事前浇水”，锁机率下降76%（恒安纸业实测数据） | 所有阈值可在线调整，无需停机下载程序 |
| ③ 关键回路健康度自诊断 | 在PLC中嵌入简易诊断FC块（我们免费提供源代码），自动监测： - 安全继电器触点动作时间一致性 - 热电偶信号抖动频率（＞5Hz视为接触不良） - 液位开关响应延迟（＞200ms触发维护提示） | 设备自己生成《健康简报》，每月1号邮件发到你邮箱：“本月联锁回路可靠性99.97%，建议下周清洁XV-102阀位反馈器” | 支持西门子/汇川/三菱/台达主流平台，30分钟导入 |
💡 真实案例：泉州一家食品厂，原先每月平均锁机2.3次。加装SG-Link模块后，第一次黄色预警推送是“膨胀槽氮封缓慢泄漏”，他们当天就查出减压阀O型圈老化——避免了一次E01锁机。三个月后，锁机次数归零。老板说：“这模块的钱，省下的停产损失三天就赚回来了。”
3.3 人员能力建设：最好的备件，是脑子清楚的操作员
最后这条，可能最“软”，却最硬核。
我们见过太多：PLC程序完美、传感器精准、网关在线……结果操作员看到E05报警，第一反应是拔电源重启——然后连锁触发F005（CPU看门狗超时），最后不得不找我们来重刷固件。
所以，速捷坚持做三件事：
📋 ① 操作员应急响应清单（SOP速查卡）——不是贴墙上，是塞进工装口袋
- A6尺寸，PVC覆膜，耐油耐擦；
- 正面：5秒识别法（看HMI哪行红字+听几声蜂鸣+摸哪个部件发烫）；
- 背面：三级响应流程图（绿色→自行处理 / 黄色→呼叫班组长 / 红色→立即按急停+联系速捷400）；
- 附带二维码：扫码看3分钟动画演示（比如“如何区分E01真/假液位报警”）。
→ 已为比亚迪、恒安纸业、中国烟草定制交付超2000张，返厂维修中87%的“误操作故障”，源于没用这张卡。
🔧 ② 年度联锁回路测试规范——不是走过场，是“压力测试”
我们帮客户做的不是“按按钮看灯亮”，而是：
- 冷态测试（停炉后）：模拟液位开关断线、热电偶短路、压力变送器零点漂移，验证PLC是否真实触发LOCK；
- 热态扰动（运行中）：在安全阈值内，人为小幅调节燃料阀开度，观察联锁响应延迟（应＜1.2秒）；
- 机械联动验证：确认急停按钮按下后，是否同步切断燃烧器电源+关闭主油阀+启动泄放泵（三动作时间差＜0.3秒）。
→ 所有测试生成PDF报告，含原始波形截图+责任签字页——不是交差，是留痕担责。
🎓 ③ “听得懂PLC说话”的能力培训
每年我们办4场免费公开课：
- 《从报警代码读懂设备心声》（讲E05/E01/F001背后的真实物理事件）
- 《触摸屏里藏着的10个隐藏菜单》（比如威纶TK屏的“历史趋势回放”、昆仑通态MCGS的“变量强制穿透”）
- 《PLC程序反向阅读法》（教你用梯形图“倒推”设备动作逻辑，下次程序丢了也不慌）
→ 不发结业证，但结课时每人领一份“速捷维修间同款咖啡杯”——杯底刻着一行小字：“故障不会消失，但你会越来越快地找到它。”
📌 写在最后：
预防重复锁机，本质是把经验翻译成逻辑，把感觉固化成规则，把人变成系统的延伸。
速捷不做“救火队”，我们更愿当您产线的“健康管家”——
- 程序丢了？我们能“听动作，写逻辑”；
- 屏幕锁了？我们有全品牌解密与编程能力；
- 系统老了？我们提供从PLC升级、HMI换代到整机自动化改造的一站式服务；
- 人手不够？我们陪您建SOP、训队伍、搭预警——直到您团队能独立完成90%日常运维。
导热油炉不会说话，但它记得每一次被认真对待的温度。
下一章预告：【附录】导热油炉常见报警代码速查表（含E01/E05/LOCK等32种代码的物理根源+速捷独家排除口诀），文末附赠可打印高清PDF版 👇
（悄悄说：扫码关注“速捷工控”公众号，回复“导热油手册”，立刻领取本期全部内容+恒安纸业同款《联锁回路测试SOP速查卡》电子版——不收费，不套路，因为我们信一句老话：“修得勤，不如养得细；养得细，不如教得透。”）
