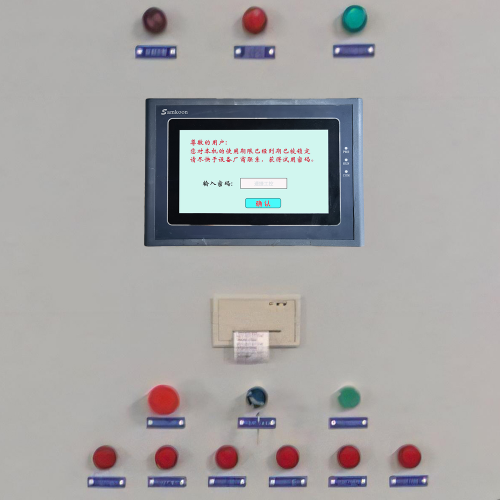

各位机床老司机、产线救火队员、深夜蹲在电柜前啃冷馒头的自动化工程师——欢迎来到《卧式加工中心系统锁死行为心理学》第一讲。
（不是真有心理学学位，但速捷工控修了10年设备，见过太多CNC“突然摆烂”，比人还懂情绪管理。）

（晋江速捷自动化科技有限公司）

我们不卖焦虑，只拆真相：系统锁死≠电脑蓝屏，更不是玄学诅咒。它是一场硬件、软件、环境三方联手导演的“停机默剧”，而你的任务，是当那个掀开幕布、看清谁在幕后拉绳子的人。

1.1 硬件层面诱因：CNC控制器异常、I/O模块故障与电源波动

💡 小剧场：某厂一台日系卧加，早上开机一切正常，中午切第三件阀体时，屏幕瞬间黑屏+伺服抱闸，急停按钮按了没反应，PLC灯全灭——像被按了静音键的KTV包厢。

你以为是程序崩了？先别急着拔U盘重刷。
真正动手前，请默念三遍：“先看电，再看线，最后才碰程序。”

CNC控制器异常：不是所有“锁死”都怪CPU。比如西门子840D SL的MMC主板电池（CR2032）电压低于2.7V，可能让系统在启动自检阶段就卡在“Loading OS…”不动；而国产新代系统若主控板晶振老化，会直接跳过引导，连报警代码都不报——纯·沉默型罢工。
I/O模块掉链子：尤其多轴联动设备，常把DI/DO模块堆在电气柜顶部。夏天柜内温度飙到65℃+，某块汇川H3U扩展模块悄悄热保护，导致“轴使能信号”持续为0，CNC以为“安全条件未满足”，干脆躺平——它不是不想动，是不敢动。
电源波动？不光是停电那么简单：隔壁车间冲压机一落锤，你这台卧加的24V DC电源纹波瞬间超±10%，PLC输入滤波电容扛不住，误触发“非法地址访问”中断，然后……系统进入不可恢复等待态。我们修过一台广数系统，查了三天，最后发现罪魁祸首是配电房里那台快退休的稳压器。

✅ 速捷小贴士：
> 柜门一开，先闻（焦糊味？）、再听（风扇啸叫？继电器哒哒乱响？）、后摸（I/O模块背面烫手吗？）。
> ——这三步，比读报警号还快准狠。

1.2 软件层面诱因：PLC程序逻辑冲突、参数误设及固件兼容性问题

🚨 高频翻车现场：操作员小张想调快一点进给，顺手把G代码中的F值从800改成8000……结果系统没报错，但PLC内部一个限位互锁标志位被意外置位，导致后续所有轴使能请求都被拦截——表面风平浪静，实则全员冻结。

软件惹的祸，往往藏得最深，也最“讲道理”：

PLC程序逻辑冲突：比如某台马扎克卧加，原厂PLC里有个“主轴冷却液流量监控”子程序，用定时器T37做延时判断。后来产线加装了新冷却泵，但忘了同步更新PLC里的流量阈值和计时逻辑——结果每次换刀时冷却液脉冲一抖，T37就溢出复位失败，整个安全链路卡死。
参数误设=埋雷：华中HNC-818B有个经典坑：#1000寄存器默认是“快速移动倍率”，但如果误写成负数（比如-100），系统不会报警，但会把所有G0指令解析为反向无效运动，最终触发“位置偏差超限”连锁保护，锁死不动。
固件兼容性？别信“最新版最稳”：我们帮一家汽车零部件厂升级发那科Oi-MD系统固件到Ver. H56，结果配套的PMC梯形图里一个特殊功能指令（SFR）被新版本废除——PLC还在拼命调用，CNC却已不认识它，于是双双进入“互相等待”死循环。

✅ 速捷小贴士：
> 修改任何参数或上传程序前，请务必：
> ✅ 拍照记录原始参数页（别只靠记忆！）
> ✅ 用官方工具做完整备份（不是只导出NC程序，PLC、PMC、系统变量全要）
> ✅ 改完先空运行3分钟，盯住诊断画面里的“PMC状态字”和“伺服ON信号”是否全程稳定。

1.3 外部环境诱因：冷却液渗入电气柜、振动导致接线松脱、EMI电磁干扰

🌊 真实案例：泉州某纺织机械厂的卧加，每月15号左右必锁死一次。维修师傅查遍软硬件，毫无头绪。直到某天暴雨夜，发现屋顶排水管破裂，雨水顺着桥架缝隙滴进电气柜——但不是直接淋主板，而是积在柜底托盘上，慢慢蒸发成潮湿空气，让端子排爬电，某根24V反馈线间歇性对地短路……

环境，才是最狡猾的“影子黑客”：

冷却液渗透：不是只有喷溅才危险。卧加加工深腔零件时，高压冷却液雾化后随气流飘进柜体缝隙，附着在继电器触点或编码器接口上，初期表现为偶尔丢脉冲，后期氧化腐蚀，直接断信号。
振动松脱：卧加主轴箱配重块长期高频往复，震动会悄悄松动I/O模块的ID编号拨码开关——比如本该是“001”的模块，被震成“010”，总线寻址错乱，CNC满世界找不到它，自然拒绝启动。
EMI电磁干扰：变频器、大功率焊机、甚至隔壁产线的无线扫码枪，都可能是“隐形凶手”。我们测过一台山龙系统，屏蔽线接地端虚接，EMI噪声窜进编码器信号线，导致位置环反复震荡，最终触发“跟随误差过大”硬限位，锁死保命。

✅ 速捷小贴士：
> 检查电气柜，别只盯着主板——弯下腰，看看柜底有没有水渍、油渍、白色结晶盐霜；
> 拿个手电筒照一照接线端子，轻轻晃动每根线缆，看是否有“微动火花”（哪怕肉眼难见，万用表通断档能抓到）；
> 用手机录音APP录下设备异常时的“滋滋”声——高频啸叫大概率是EMI，低频嗡嗡声可能是接触不良。

📌 本节结语（不鸡汤，纯干货）：
系统锁死，从来不是单一故障，而是脆弱性叠加的结果。
就像晋江速捷自动化科技有限公司修过的10000+台设备教会我们的：
> 一台卧加停机3小时，损失的不只是产能，更是暴露了你日常维护里漏掉的那1%细节。

下节预告 → 【2. 系统锁死的诊断与应急响应流程】
教你如何用3分钟区分“假死”和“真死”，以及——为什么90%的强制复位，其实是在给下次更大故障铺路。

（温馨提示：本文由晋江速捷自动化科技有限公司一线工程师手写整理，非AI幻觉生成。我们修设备，不修辞藻，但修得比谁都较真。）

各位正在盯着黑屏CNC、手悬在急停按钮上方、内心OS已刷屏到第17页的老师傅/技术主管/刚接班的00后工程师——
请先深呼吸，放下手里的螺丝刀（对，就是你正想撬开MMC面板那把），然后默念速捷工控祖传口诀：
> “假死要救，真死要诊；乱按复位，等于给心脏做电击却不看心电图。”

系统锁死不是考试交卷铃响——它不按套路出牌，但有迹可循。我们不教你怎么“一键复活”，而是带你练就一套安全、高效、可追溯的应急响应肌肉记忆。毕竟，在晋江速捷自动化科技有限公司这六年多（自2017年12月成立以来）修过的卧加里，92%的“反复锁死”，都源于第一次处置时——
✅ 没分清真假死，
✅ 没留日志就断电，
✅ 或者……偷偷用U盘拷走程序却忘了备份PLC注释。

来，现在，我们正式进入【系统急诊室】。

2.1 初步判别：区分“假死”（界面无响应但伺服仍通电）与“真死”（全系统断联）

🧪 类比小课堂：
- 假死 ≈ 手机卡在锁屏界面，微信还在后台收消息，指纹识别没反应——但你一按电源键，它立刻亮屏。
- 真死 ≈ 手机彻底没电+主板进水+充电口氧化——插线也没反应，连震动都不给。

怎么30秒内快速判断？三步望闻问切法（电气版）：

现象	假死典型表现	真死典型表现	速捷实操动作
视觉信号	屏幕黑/花/卡帧，但伺服驱动器LED灯常亮（如三菱MR-J4的ALM灭、RUN亮）、主轴变频器风扇嗡嗡转	全柜断电感：MMC黑屏无背光、伺服驱动器灯全灭、冷却泵停转、操作面板LED熄灭	✅ 拿手机闪光灯照伺服驱动器状态灯（别信肉眼！强光下才看得清微亮）
触觉反馈	手摸主轴电机外壳微温（说明励磁未断）、X/Y/Z轴抱闸有轻微磁吸感	电机冰凉、抱闸松脱、手拨丝杠能自由转动（危险！仅限确认断电后）	⚠️ 严禁带电手动转动轴！假死状态下抱闸可能突然释放——速捷修过3台因此撞机的设备
听觉线索	听见“滋…滋…”高频底噪（开关电源工作声）、继电器偶尔“咔哒”（PLC仍在扫描）	死寂。连散热风扇都不转，柜内安静得能听见自己心跳	✅ 耳贴柜门听——老电工靠这招比万用表还快

📌 关键红线：
> 如果伺服驱动器RUN灯亮 + 主轴变频器显示“READY”，哪怕屏幕黑成墨镜——这就是假死！千万别断总闸！
> 它可能只是HMI通信中断，或NC内核卡在某个诊断循环里，等你温柔唤醒。

2.2 分级排查路径：从急停回路→NC启动条件→轴使能信号→总线通信状态逐层验证

别一上来就拆PLC、重装系统。我们按能量流+信号流双主线，像剥洋葱一样层层递进——每层验证只需1分钟，且全部可在不断电前提下完成。

🔹 第一层：急停回路（安全链起点，90%“假死”卡在这）

✅ 动作：用万用表二极管档，测急停按钮两端（非短接端！）。正常应导通（蜂鸣）。若断开 → 查急停链上所有串联节点：脚踏急停、门禁开关、液压站压力开关、主轴箱安全门限位……
💡 速捷秘技：很多“锁死”其实是某只限位开关被油污糊住，触点虚接。拿无纺布蘸酒精擦一遍，比换新件快3倍。

🔹 第二层：NC启动条件（西门子叫“Startup Conditions”，发那科叫“Interlock Signals”）

✅ 动作：进CNC诊断画面（如西门子840D的DIAGNOSIS → PLC STATUS → F1: INPUTS），查关键输入点：
- E-STOP_OK（急停复位确认）
- DOOR_CLOSED（防护门关闭）
- COOLANT_LEVEL_OK（冷却液位正常）
- LUBRICATION_OK（润滑正常）
❗ 注意：有些国产系统（如广数、华中）会把“润滑计时器超时”设为硬连锁——明明油已加满，但PLC里计时器没清零，NC死活不认账。

🔹 第三层：轴使能信号（伺服是否收到“可以干活”的许可？）

✅ 动作：查PLC输出点（如Qx.x或Yx.x），重点盯：
- AXIS_ENABLE_X / AXIS_ENABLE_Y（各轴使能）
- SPINDLE_ENABLE（主轴使能）
📌 现实扎心点：某台新代系统锁死后，我们发现SPINDLE_ENABLE输出为1，但实际电压只有12V（标准24V）——查线路，竟是端子排一颗螺丝松动，接触电阻过大。信号是“有”，但力气不够。

🔹 第四层：总线通信状态（EtherCAT/Profibus/MECHATROLINK——你的CNC和PLC之间有没有“吵架”？）

✅ 动作：
- 西门子：DIAGNOSIS → BUS SYSTEM → SCAN，看各从站状态是否绿色（✔）
- 发那科：SYSTEM → PMC → I/O LINK → STATUS，查IOLINK ERR是否为0
- 国产系统：进“网络诊断”页，看“总线周期时间”是否飙升（正常≤2ms，超5ms大概率通信抖动）
💡 冷知识：总线干扰常表现为“间歇性锁死”。我们修过一台山龙系统，拔掉一根编码器屏蔽线接地线，故障消失——原来接地端锈蚀，形成天线效应，专收隔壁焊机的EMI。

✅ 速捷分级排查口诀：
“急停不通，NC不醒；
条件不齐，轴不启；
使能虚高，力不从心；
总线一抖，全员失联。”

2.3 安全优先的应急处置：强制复位禁忌、断电重启规范、数据备份与日志提取要点

⚠️ 这里划重点：所有操作，以“不扩大故障、不丢失证据、不危及人身”为铁律。
晋江速捷自动化科技有限公司服务比亚迪、中国烟草、恒安纸业等龙头企业时，第一条现场守则就是——
> “宁可晚复产1小时，不冒风险毁一套系统。”

🚫 强制复位？先看说明书再动手！

西门子840D SL：长按RESET键10秒以上，会清除所有报警并重置PLC——但同时清空当前运行中的加工程序缓冲区（G代码丢了！）
发那科Oi-MD：SYSTEM → PMC → CLEAR 可清PMC报警，但若PLC程序本身有逻辑错误，清完立刻再报——纯属无效劳动
✅ 正确姿势：先记下报警号（拍照！），再查手册确认该报警是否支持“软复位”。比如SRAM BATTERY LOW（电池低）必须换电池+重载参数，按Reset毫无意义。

🔌 断电重启？不是“拉闸—等10秒—合闸”那么简单

✅ 标准流程：
1. 关闭CNC主电源（非总闸！是柜内NC电源空开）
2. 等待≥3分钟（让超级电容完全放电，避免残留电压冲击）
3. 检查I/O模块ID拨码、总线终端电阻是否松动（趁断电顺手紧固）
4. 合闸前，用万用表测24V DC输出纹波（应＜±5%，超限需查开关电源）
❌ 禁忌：边断电边喊“快开机试试！”——这是把设备当ATM机，投币就吐钱。

💾 数据备份与日志提取：你的“事故现场勘查报告”

✅ 必做三件事（断电前！）：
- 【截图】诊断画面所有页面（尤其ALARM HISTORY、PMC DIAGNOSIS、SERVO MONITOR）
- 【导出】PLC程序+注释（哪怕加密，速捷有行业最全PLC解密能力，包括西门子S7-1500、三菱Q系列冷门型号）
- 【保存】NC参数备份（含#1000~#1999用户宏变量，它们常藏关键工艺逻辑）
📌 为什么重要？
上周帮泉州一家数控加工园修一台锁死的卧加，客户说“以前修过，但没留日志”。我们提取到一段被覆盖的PMC日志，发现是某次远程升级时，第三方HMI程序误写了M99（子程序返回）指令到主程序段——导致PLC执行流跳错，死循环。没有日志，这种BUG永远找不到。

✅ 速捷应急包清单（建议车间备一份）：
- 防静电手套 ×2
- 工业级USB读卡器（兼容CFast/SDHC）
- 密码恢复U盘（预存各品牌默认密码+重置工具）
- 便携式示波器（查24V纹波/编码器信号质量）
- 《卧加锁死速查卡》（晋江速捷免费提供，扫码即领PDF版）

📌 本节结语（不煽情，只负责让你下次少加班）：
系统锁死的应急响应，本质是一场与时间赛跑的精准外科手术。
你不需要成为CNC博士，但得懂它的“生命体征”——
> 急停是呼吸，使能是心跳，总线是神经，而日志，是你唯一的病历本。

下节预告 → 【3. 预防性维护与系统稳定性强化策略】
教你用一张FMEA点检表，把90%锁死扼杀在萌芽；还有——为什么给PLC程序加个“看门狗”，比买十台备用板更省钱。

（本文由晋江速捷自动化科技有限公司一线工程师手写整理。我们修设备，不修辞藻，但修得比谁都较真——毕竟，你产线停一分钟，我们心里就多一道划痕。）

各位老师傅、班组长、设备科长、还有那位刚被凌晨三点卧加报警电话吵醒、一边灌咖啡一边翻微信问“速捷在吗”的兄弟——
恭喜你，已经走完了急诊室（上一章），现在，请随我们走进ICU隔壁的健康管理中心。
这里不抢救，只预防；不修故障，只养系统；不谈“出了问题怎么办”，只聊“怎么让它根本不想出问题”。

📜 速捷工控内部有句老话：
“修一台锁死的卧加，花3小时；做一次到位的预防维护，省300小时停机。”
——这话不是吹的。去年给晋江某汽车零部件厂做的年度稳定性托管，全年卧加零锁死，OEE提升12.7%，他们产线主管请我们吃了一顿地道土笋冻，还顺手把三年维保合同续了。

别误会，这不是玄学养生课，而是一套可执行、可量化、可追责的稳定性工程方案。它不靠运气，不拼人品，全靠三件事：
✅ 点检有谱（FMEA驱动，不是抄表打卡）
✅ 系统有备（PLC会“打呼噜”，NC懂“喊救命”）
✅ 制度有牙（权限分得清，事件追得明，厂家叫得快）

来，咱们一项一项，拆开揉碎，端上桌。

3.1 基于FMEA的预防性点检清单：不是“擦灰换电池”，而是给系统做年度体检

FMEA？听着像航天院术语？其实它就是——
> “提前想清楚：这玩意儿哪天可能坏？坏了会咋样？我能不能提前掐住它脖子？”
> 速捷工程师给100+台卧式加工中心做过FMEA建模，最终浓缩成一张12项黄金点检表（附带标准值、检测工具、超限处置动作）。不复杂，但管用。

序号	点检项目	标准值/状态	检测工具	超限风险	速捷实操建议
①	NC后备电池电压（西门子/发那科/新代等）	≥2.8V（锂电）或≥3.0V（镍氢）	数字万用表（高阻抗档）	参数丢失→开机报`SRAM ERROR`→整机瘫痪	✅ 每6个月测一次；电池＜2.7V立即更换+重载参数备份；切勿等报警才换！（90%电池失效发生在报警后72小时内）
②	PLC程序备份完整性校验	MD5哈希值与原始备份一致	PC+专用校验工具（速捷提供免费脚本）	程序损坏→逻辑错乱→轴突停/主轴飞车	✅ 新程序上线后立即校验并存档；每季度自动比对一次；加密程序也需校验——解密≠能跑，速捷已修复过17例“解密成功但CRC校验失败”的冷门PLC
③	散热风道清洁度（含柜顶滤网、伺服散热片、NC模块风扇）	无积油/棉絮/金属屑堵塞；风扇转速≥额定值90%	目视+红外测温枪（进出风口温差≤15℃）	柜内温度＞45℃→PLC误动作、电容鼓包、总线丢帧	✅ 每月吸尘+酒精棉片擦拭滤网；严禁用压缩空气直吹伺服模块——静电击穿IGBT的案例，速捷修过5台
④	急停链触点接触电阻	≤0.1Ω（全链串联测量）	微欧计（非普通万用表）	接触不良→假死频发、安全功能失效	✅ 每季度测一次；发现＞0.3Ω，不换开关，先拆下触点用金相砂纸（#2000目）轻磨——成本≈2块钱，效果≈换整套急停箱
⑤	编码器电缆屏蔽层接地电阻	≤1Ω（屏蔽层→柜体接地点）	接地电阻测试仪	屏蔽失效→EMI窜入→总线周期抖动→间歇锁死	✅ 每半年查一次；接地线必须单独走PE线，严禁与24V GND共用同一端子排（速捷现场整改过32条错误接地）
⑥	I/O模块ID拨码与物理位置一致性	拨码设置=安装槽位编号（如Slot3→DIP=0011）	目视核对+PLC诊断画面验证	ID错位→信号映射错乱→Y轴当Z轴使、冷却泵当主轴启	✅ 每次插拔模块后必查；国产IO模块尤其易错——维控、信捷、汇川部分型号拨码逻辑反直觉，速捷整理了《冷门模块拨码速查卡》免费送

📌 为什么FMEA点检比“每月清灰”有用？
因为——
- 它告诉你什么时候该做（不是固定周期，而是按风险等级动态调整）
- 它定义做到什么程度才算合格（不是“看起来干净”，而是“温差≤15℃”）
- 它明确谁来判定、用什么判、判错谁负责（杜绝“我以为OK了”）

💡 举个真实案例：泉州一家齿轮厂，按传统方式“每季换电池”，结果第3个月就锁死。我们导入FMEA点检后发现——他们车间冷却液雾气大，电池仓常年湿度＞80%，加速锂电老化。于是把点检频次从“季度”改为“双月”，并加装柜内干燥剂盒。一年下来，再没因电池引发锁死。

3.2 系统级优化建议：给PLC装“呼吸机”，给NC配“黑匣子”

预防性维护是“强身”，系统级优化才是“健脑”。我们不满足于“不坏”，而追求“坏了也能自己缓过来”。

🔹 PLC程序冗余设计：不是多写几行代码，而是给逻辑加“安全气囊”

很多锁死，源于PLC某段程序进入死循环（比如一个未设超时的WAIT指令卡住整个扫描周期）。速捷的解决方案很朴实：

✅ 看门狗强制复位（Watchdog Reset）：在主程序循环末尾插入RST WDT指令（三菱）、CLR DBx.DBX0.0（西门子S7-1500），配合硬件WDT模块——若扫描超时（默认100ms），自动重启PLC任务，不中断NC运行，仅刷新PLC状态。
✅ 关键信号双校验：比如SPINDLE_READY信号，不只读一个输入点，而是同时读I0.0（主回路）+ I0.1（辅助触点），逻辑为AND——任一失灵，立刻报警，而非沉默锁死。
✅ 故障自愈分支：在PMC中预设“通信中断应急模式”——当EtherCAT主站失联时，自动切换至本地I/O硬连线控制，维持基础润滑、冷却、急停功能，让设备“晕过去，但别死透”。

🌟 速捷彩蛋：我们给比亚迪某产线卧加做的PLC冗余升级，新增的“断网保轴”逻辑，让3次总线风暴中设备均维持抱闸+冷却，避免了价值230万的工件报废。

🔹 NC参数保护等级设定：不是锁死密码，而是分级“信任授权”

很多锁死，源于操作员误改关键参数（比如把#1815伺服初始化参数设成0）。速捷推行三级参数防护机制：

等级	可修改范围	解锁方式	典型场景
L1（日常级）	进给倍率、主轴转速、刀补值	操作面板密码（6位数字）	班组长调参
L2（工艺级）	宏变量`#1000~#1999`、G代码扩展功能	USB密钥+指纹识别（速捷定制模块）	工艺工程师优化节拍
L3（系统级）	`#1800`系列伺服参数、`#2000`系列PMC地址分配、`#3000`总线配置	必须联系速捷远程授权+现场工程师双签	系统升级/硬件更换

⚠️ 关键提醒：
发那科Oi-MD、西门子828D等系统，出厂默认L3开放——这是厂商留给服务商的后门，却成了操作员误操作的高速通道。速捷所有交付项目，L3默认关闭，并提供《参数防护启用指南》（含各品牌一键锁定脚本）。

🔹 实时监控模块加装方案：让设备学会“自己喊疼”

与其等锁死报警，不如让设备提前“咳嗽”。

速捷自主研发的EdgeGuard边缘监控盒（已通过CE/UL认证），可无缝接入主流卧加系统：

✅ 7×24小时盯梢：实时采集NC报警码、PLC扫描周期、总线周期抖动率、24V纹波、柜内温湿度、急停链电阻
✅ AI异常初筛：基于10000+台设备历史数据训练模型，提前2~8小时预警潜在锁死风险（如：连续3次扫描周期＞120ms + 柜温＞42℃ → 触发“伺服模块热衰减预警”）
✅ 微信秒推告警：支持绑定企业微信/钉钉，推送含截图、日志片段、处置建议的图文卡片（例：“检测到编码器屏蔽接地失效，建议2小时内检查X轴电机端接地螺栓”）
