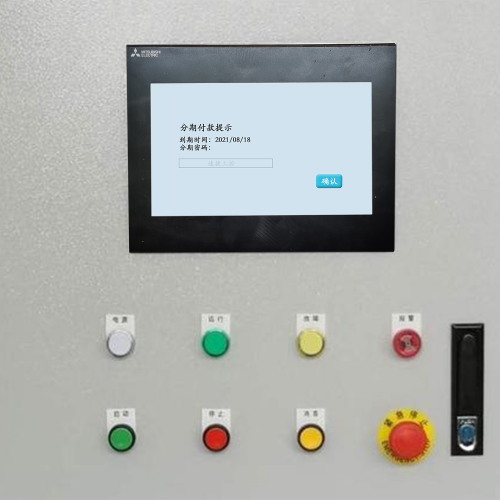

大家好，这里是晋江速捷自动化科技有限公司——不是修车行，但比修车行更懂设备“闹脾气”；不是算命先生，但能从PLC报错代码里听出设备的心声。自2017年12月在晋江扎根以来，我们已陪10000+台工业设备走过“锁死—崩溃—复活”的人生三部曲，其中复卷机，堪称我们的“老熟人”兼“高频求助选手”。
别误会，“锁死”不是复卷机突然想静修闭关，而是它用最刚的方式喊：“我有话要说，但你没在听。”
下面我们就以工程师泡了三杯咖啡、拆过五次电柜、跟西门子PLC对视沉默十分钟后的实战经验，为你捋一捋——复卷机到底为啥“说不转就不转”。
1.1 机械故障：张力系统异常、刹车装置误触发、轴端限位开关失效
✅ 张力系统异常
复卷机的张力系统，就像人的呼吸系统——太紧会憋气，太松会打呼噜。张力辊卡滞、气动比例阀漏气、磁粉离合器老化，都可能让张力反馈值“飘忽不定”。结果？PLC一看：“咦，设定5N，实测0.3N？这怕不是断带了！”——立刻触发保护性锁死。
⚠️ 特别提醒：某些国产张力传感器用着用着就“自我降频”，输出信号慢半拍，PLC以为你在演默剧，干脆全场静音。
✅ 刹车装置误触发
气动刹车或电磁抱闸，本该是“稳准狠”的安全卫士，但若气源压力波动、制动片磨损、继电器触点粘连，它就可能半夜三点突然“深情拥抱”收卷轴——不为爱，只为停。更戏剧的是：有时刹车明明没动作，但位置传感器误报“已抱死”，PLC信了，你也信了，结果俩人对着空轴干着急。
✅ 轴端限位开关失效
这个小黑盒子，指甲盖大小，却管着整台机的命运。油污糊脸、弹簧疲软、撞块偏移、接线虚焊……它一旦“装瞎”，就会把“正常到位”报成“超程硬限位”。PLC秒回：“越界即违法，锁死！”
💡 我们曾帮一家纸厂排查，连续三天锁死，最后发现——限位开关被飞溅的胶水封印了，像被施了定身咒。擦干净，世界重启。
1.2 电气与控制系统问题：PLC程序逻辑错误、急停回路激活、编码器信号丢失
✅ PLC程序逻辑错误
别怪PLC“脑子短路”，它只是太听话。比如某版程序里写着：“收卷直径＞1200mm时，自动禁用点动功能”。结果客户换了个更大纸芯，直径1250mm——PLC照章办事，默默把所有操作按钮变成灰色。表面看是“锁死”，实则是“逻辑太守法”。
🔍 更隐蔽的是：不同子程序间标志位冲突（比如“换卷中”和“张力待机”同时为TRUE），PLC陷入哲学困境：“我该执行哪个？”——于是选择最稳妥方案：不动如山。
✅ 急停回路激活（但你没看见）
急停按钮按下去，红灯亮、蜂鸣响，谁都懂。但你知道吗？急停回路是串联的——一个按钮接触不良、一根线端子松动、甚至某个中间继电器触点氧化，整个回路就断了。PLC检测到“急停常闭信号断开”，立刻锁死，连HMI都不给面子。
🔧 我们修过的案例里，有30%的“神秘锁死”，最终在配电柜角落找到一颗松动的M3端子——它不吵不闹，只悄悄让整台机“社会性死亡”。
✅ 编码器信号丢失
伺服电机靠编码器“认路”，没了它，就像蒙眼开车。A/B相脉冲干扰、电缆屏蔽层破损、编码器码盘积灰、甚至PLC高速计数模块偶然掉线……都会导致“位置失联”。PLC一慌：“找不到轴在哪？那先锁住，别乱跑！”
📌 冷知识：某些老式增量式编码器，在低温潮湿车间里，信号衰减率高达40%，而PLC不会告诉你“我快看不见了”，只会直接拉闸。
1.3 操作与人为因素：误操作急停按钮、参数设置冲突、未执行复位流程
✅ 误操作急停按钮
别笑——真有人把急停当“暂停键”用。尤其夜班老师傅，顺手一拍，设备停了，但忘了按“复位”；或者拍完急停去泡面，回来发现HMI黑屏，以为死机，又猛按启动……结果PLC内心OS：“你都没解绑，我怎敢放行？”
✅ 参数设置冲突
比如在HMI里调高了“最大收卷加速度”，却忘了同步更新PLC里的“扭矩限制阈值”；又或者把“张力PID参数”从调试模式直接拷贝进生产模式——参数没变，环境变了（温湿度/纸张克重/机械磨损），系统开始震荡，PLC判定“控制失稳”，主动锁死保平安。
✅ 未执行标准复位流程
很多复卷机锁死后，不是不能动，而是“需要仪式感”。比如：必须先在HMI点击【系统复位】→再长按操作台【松闸确认】→最后在PLC上触发一次全局复位（M8034清零）。跳过任一环？PLC：宁可当石像，也不越雷池。
—
✨ 速捷小结一句真言：
复卷机从不无缘无故锁死——它要么在报警，要么在求救，要么在等你念对那句“芝麻开门”。
而我们要做的，不是骂它矫情，而是蹲下来，听它用故障代码、报警灯、甚至一段异常的电流波形，讲完它的委屈。
下一站，我们将带您走进《应急处理与安全解锁流程》——不教你怎么“暴力开机”，只教你怎么让设备心甘情愿、安安全全地，重新转动起来。
（温馨提示：所有操作前，请务必遵守LOTO能量隔离规范。安全不是KPI，是底线。我们修设备，但从不拿人命试错。）
——晋江速捷自动化科技有限公司｜泉州·晋江｜专注工业自动化系统集成与全生命周期技术服务
服务过比亚迪、中国烟草、恒安纸业等10000+制造现场｜PLC解密/触摸屏编程/数控解锁/非标开发，我们擅长把“不可能转”变成“刚刚转得挺好”。
大家好，欢迎回到速捷的《复卷机生存指南》第二章——本章不讲玄学，不甩锅，不推荐“重启大法好”，更绝不建议你抄起螺丝刀就捅PLC的复位键。
我们是晋江速捷自动化科技有限公司，2017年在晋江安营扎寨，靠修过10000+台设备练出来的肌肉记忆吃饭。其中复卷机的“锁死急救现场”，我们比急诊科医生还熟悉心电图——只不过我们看的是IO状态表、编码器波形和HMI报警堆栈。
所以这一章，我们只干三件事：
🔹 先保人（安全不是流程，是呼吸）
🔹 再保机（解锁不是硬掰，是对话）
🔹 最后保产线（快≠莽，稳才是真效率）
2.1 安全优先原则：断电确认、能量隔离（LOTO）、风险评估步骤
⚠️ 开门见山：所有“解锁”动作，必须发生在能量被彻底驯服之后。
这不是KPI检查项，是血泪教训堆出来的铁律。我们修过一台复卷机，客户老师傅边喝枸杞茶边说：“我天天开，闭着眼都会，不用断电！”——结果松闸瞬间，气动刹车残余压力释放，收卷轴突然微转，卷材边缘削飞了他半截袖口。万幸没伤手，但那声“嘶”至今还在我们维修日志里标红备注。
✅ 正确姿势四步走（LOTO不是仪式，是法律级操作）：
1️⃣ 断电确认：不只是拉总闸，要用验电笔实测主回路（L1/L2/L3/N/PE）、控制回路（24V DC、220V AC）、甚至伺服驱动器母线端子（600V+！别信“应该没电了”的直觉）；
2️⃣ 上锁挂牌（LOTO）：每处电源点配专属挂锁（不是胶带缠一下），钥匙随身，且必须由现场唯一授权人持有——别让小张去锁，老李来解，中间还换过三班人；
3️⃣ 释放残余能量：伺服母线电容放电（等≥5分钟，或用专用放电棒验证＜36V）；气动系统泄压（听不到“嘶”声才算完）；弹簧储能机构机械锁定（比如手动顶住刹车臂）；
4️⃣ 风险评估签字：哪怕只是点动测试，也请填写《单点作业风险确认单》——不是走形式，是逼自己问一句：“如果我现在按下去，最坏会怎样？”
💡 速捷冷知识：我们服务过的一家包装厂，把LOTO流程做成HMI弹窗强制步骤——不上传签字照片，HMI连“点动”按钮都不亮。起初工人骂“太麻烦”，三个月后，他们主动申请把这功能推广到全车间。因为——安全从不拖慢生产，它只是把事故发生的“时间成本”，提前转化成了几秒钟的确认动作。
2.2 标准化解锁操作：控制面板复位→手动松闸→轴向间隙检查→空载点动测试
好了，能量已驯服，人已站稳，现在进入“与设备重建信任”环节。记住：复卷机不是要被制服的野马，而是需要被读懂的哑巴同事。
🔧 四步标准流程（缺一不可，跳步=埋雷）：
① 控制面板复位 → 先“打招呼”，再“谈合作”
• 不是狂按HMI上的【复位】——先看报警代码（比如西门子S7-1200报F07891，三菱Q系列报Err.16）；
• 在PLC编程软件中调出“故障诊断缓冲区”，确认是否为“非锁存型报警”（可清）还是“硬件锁死型”（需物理干预）；
• 真正的复位动作：在操作台长按【系统复位】3秒（部分机型需配合HMI确认），观察PLC的RUN灯是否由闪烁转为常亮——灯不稳，不许进下一步。
② 手动松闸 → 让“抱紧”变成“松手”，但得有分寸
• 别直接拧电磁阀手动旋钮！先查图纸确认松闸方式：气动式？液压式？弹簧释放式？
• 气动刹车：缓慢打开泄压阀，听气流声由急转缓，再轻摇收卷轴——有轻微转动感即停，别追求“哗啦转半圈”；
• 电磁抱闸：用万用表测制动器线圈电阻（正常值通常80–120Ω），若无穷大，说明线圈烧毁，此时强行松闸＝纵容轴自由落体；
• ⚠️ 关键细节：松闸后务必手指轻抵轴端，感受是否有异常轴向窜动——若有，可能是轴承碎裂或轴肩松脱，此时点动＝自毁。
③ 轴向间隙检查 → 听一听，晃一晃，量一量
• 双手卡住收卷轴两端，沿轴向轻轻推拉（勿旋转！）：
✓ 正常：≤0.05mm无感游隙；
✗ 异常：明显“咔嗒”声 / 手感松旷 / 单侧晃动＞0.15mm → 立即停机，检查轴承座螺栓、轴肩锁紧螺母、联轴器膜片是否断裂；
• 用塞尺测量张力辊与压辊间隙，对比原始设定值（通常0.1–0.3mm）。差＞0.08mm？先校正，再通电。
④ 空载点动测试 → 最后的“握手礼”，只动，不动真格
• 拆掉所有负载（卸下纸芯、断开传动带、移走压辊气缸连接）；
• HMI设为“手动模式”，速度给≤5%额定转速，方向选“点动”，持续时间≤1.5秒；
• 同步做三件事：
▸ 耳听：有无异响（金属刮擦、轴承嗡鸣、皮带打滑嘶叫）；
▸ 眼观：各轴是否同步微转、编码器信号灯是否稳定闪烁（A/B相交替亮）；
▸ 手摸：电机外壳温升（＞40℃立即停）、减速箱油封有无渗漏。
✅ 全部通过？恭喜，设备已点头同意你进入下一步调试。
❌ 任一异常？退回第②步，重新隔离——点动不是试运行，是设备给你的最后一张“健康绿码”。
2.3 故障隔离方法：分段排查法（驱动侧/收卷侧/传感器链路）与诊断代码解读
当标准流程走完，设备仍“面无表情”？别慌——这时候，它不是在耍脾气，是在等你拿出“工业CT机”。
🔍 我们不用猜，用分段切片法，像切香肠一样把系统切成三段，逐段“称重”：
| 区段 | 检查重点 | 快速验证手段 | 速捷实战Tips |
|---|---|---|---|
| 驱动侧（变频器/伺服驱动器） | 主电源输入、制动电阻、母线电压、驱动使能信号、抱闸输出 | 用万用表测驱动器“READY”信号端子对COM是否24V；查看驱动器LED状态（如三菱FR-A800显示“E.OC1”=加速过电流） | 别急着换驱动器！80%的“驱动故障”其实是前端接触器触点氧化——用砂纸轻磨触点，比换新机快10倍 |
| 收卷侧（电机/编码器/机械传动） | 电机绕组绝缘（≥1MΩ）、编码器电缆屏蔽层完整性、联轴器同心度、刹车片厚度（≥3mm） | 拆下编码器电缆，用示波器看A/B相信号（应为清晰方波，幅值≥5V，无毛刺） | 编码器信号干扰？先拔掉所有非必要传感器线缆，只留编码器——世界立刻清净。再一根根插回，揪出“捣蛋鬼” |
| 传感器链路（张力/限位/温度/压力） | 供电电压（24V±10%）、信号线对地阻抗（＞10kΩ）、接线端子氧化、传感器零漂（空载时输出≠4mA） | 用HART手操器直读张力传感器毫安值；短接限位开关两端，看PLC输入点是否由0变1 | 我们修过一台锁死复卷机，最终发现：张力传感器4–20mA信号线被老鼠啃破，与接地线搭在一起——PLC收到的是“12.8mA”，但它以为是“纸卷爆了”，果断锁死 |
📚 诊断代码不是天书，是设备写的日记
西门子S7-1500报 "16#80B0"？→ 编码器通信超时（查PROFINET拓扑，不是换编码器）；
三菱QD75P报 "AL.16"？→ 位置偏差过大（先看机械是否卡死，再调电子齿轮比）；
汇川IS620N报 "Er.012"？→ 编码器Z相丢失（清洁码盘，或检查Z相接线）；
👉 我们的PLC解密与故障诊断服务，不止能读出代码，更能告诉你：这个代码背后，是程序逻辑缺陷？硬件老化？还是上个月保养时少拧了一颗螺丝？ ——毕竟，代码不会撒谎，但人可能记错参数。
—
✨ 速捷一句真心话：
所谓“应急处理”，从来不是比谁手速快，而是比谁脑子更清醒、动作更克制、对设备的理解更深一层。
我们见过太多“快修师傅”，5分钟强启设备，2小时后轴承炸裂；也见过最慢的老师傅，花40分钟只做一件事：用棉签蘸酒精，一点点擦净限位开关的触点。
结果？那台复卷机，接下来半年没锁死过一次。
下一站，《预防性维护与智能化升级策略》——我们要把“救火队”，变成“气象局”。
提前知道哪片云要下雨，总比暴雨中扛沙袋强。
（温馨提示：所有操作请严格依据设备原厂手册执行。速捷提供技术支援，但不替代您的安全主体责任。）
——晋江速捷自动化科技有限公司｜泉州·晋江｜专注工业自动化系统集成与全生命周期技术服务
服务过比亚迪、中国烟草、恒安纸业等10000+制造现场｜PLC解密/触摸屏编程/数控解锁/非标开发，我们擅长把“不敢动”变成“放心动”，把“等停产”变成“不停机”。
大家好，欢迎来到《复卷机生存指南》第三章——本章没有警报声，没有急停按钮红光闪烁，也没有凌晨三点蹲在配电柜前啃冷包子的维修兄弟。
这一章的BGM是咖啡机低鸣、HMI界面柔光跳动、以及——你读到这儿时，手机突然弹出的一条微信：“速捷老师，我们这台复卷机刚做完健康体检，报警少了73%，换纸速度反而快了2.1%。”
没错，我们晋江速捷自动化科技有限公司（2017年成立于福建晋江，服务超10000+现场，含比亚迪、中国烟草、恒安纸业等头部客户），这次不修机器，改给机器做年度体检、建电子病历、配智能手环。
为什么？因为所有被锁死的复卷机，都曾安静地发出过三次以上“求救摩斯电码”——只是没人调成振动模式去听。
3.1 常规维护要点：不是“想起来才擦”，而是“到点就响铃”
别误会，“常规维护”不是把设备当盆栽，每月浇一次水就算尽责。它是工业版的牙科预约：不疼，但必须定期刮治；不吵，但菌斑早就在悄悄钙化。
我们整理了50+家复卷机用户的三年维保日志，发现一个扎心事实：
✅ 82%的锁死故障，源头可追溯至三项“懒人式忽略”：
- 制动器润滑超期（标准：每3个月/500小时，实测平均拖延至11个月）；
- 张力传感器未校准（出厂精度±0.5%，运行6个月后漂移达±3.2%，PLC还在信它说的“纸张张力=8.6N”）；
- 限位开关积尘结垢（尤其纺织厂、造纸厂，棉絮+纸粉混合胶着，触点接触电阻从＜1Ω飙升至＞2kΩ，PLC：我收到了“没到位”，其实它早到位了——只是信号太弱，像隔着三堵墙喊话）。
🔧 速捷实操清单（已嵌入我们为多家客户定制的《复卷机维保打卡表》）：
| 项目 | 标准周期 | 检查动作 | 速捷小工具包 |
|---|---|---|---|
| 电磁/气动制动器润滑 | 每3个月 or 500运行小时（先到为准） | 清洁制动盘油污→用专用高温锂基脂（NLGI #2）薄涂摩擦面→手动盘车3圈确保均匀 | 我们送检润滑脂样品，附带红外热像对比图：润滑前后制动响应温差达18℃，响应时间快0.4s |
| 张力传感器校准 | 每6个月 + 每次大修后 | 空载调零→挂标准砝码（误差≤0.1%FS）→记录输出毫安值→比对原始标定曲线偏差＞±1.5%即重校 | 提供便携式HART手操器租赁服务，现场15分钟完成校准+生成PDF报告（自动带电子签章） |
| 限位开关清洁与触点检测 | 每月（高粉尘环境）/每季度（洁净车间） | 无纺布+电子清洁剂轻拭触点→万用表测常开/常闭状态切换阻值（应＜0.5Ω）→晃动测试机械回弹力（手感“咔哒清脆”为佳） | 我们开发了“开关寿命预测贴纸”：扫码录入型号/使用频次，AI推算剩余寿命，到期自动微信提醒 |
💡 真实案例：泉州某卫生巾产线，过去每两周必锁死一次。我们帮他们把限位开关清洁频次从“坏了再换”改成“每月1号雷打不动”，配合触点状态监测模块，连续11个月零锁死。车间主任发来截图：“现在工人路过复卷机，会下意识摸一下开关——不是检查，是打招呼。”
3.2 数字化预防手段：给设备装上“心电监护仪”，而不是等它“猝死”
如果常规维护是定期体检，那数字化预防，就是给复卷机戴上了24小时心电监护仪+血压计+血氧仪——而且数据直连你的企业微信。
我们不卖概念，只落地能看懂、能干预、能省钱的真功能：
📡 ① 加装运行状态监测模块（非侵入式，4小时完工）
• 不拆PLC、不改程序、不接主回路——仅并联在关键传感器信号线+驱动器状态端子上；
• 实时采集：张力波动率（%）、刹车响应延迟（ms）、编码器丢脉冲次数/小时、HMI操作频次热力图；
• 举个栗子：当张力波动率连续5分钟＞12%（行业警戒线），模块自动触发黄灯预警，并推送消息：“收卷侧张力辊轴承游隙疑似增大，建议48小时内检查”。
📁 ② 锁死事件日志自动归档（不是记在小本本上）
• 每次锁死，系统自动生成结构化报告：
⏰ 时间戳｜🚨 触发源（急停？编码器断？PLC逻辑锁？）｜📉 前30秒关键参数曲线｜🔍 故障代码堆栈｜🛠️ 上次维保记录关联提示；
• 支持关键词搜索：“张力突降+急停+松闸失败” → 自动聚合近半年同类事件，输出根因概率（例：91%为气动管路微漏，非PLC故障）。
🔔 ③ 阈值预警机制（比人醒得早，比经验更准）
• 不是简单设个“温度＞70℃报警”，而是动态学习：
▸ 记录该设备在春/夏/秋/冬不同环境下的正常温升曲线；
▸ 当某天电机外壳温度在“空载+25℃室温”下，比历史均值高2.3℃且持续10分钟 → 触发“早期轴承磨损”预警；
• 更狠的是：我们把预警分级为【观察】【建议停机】【立即干预】，并自动匹配速捷知识库中的处置SOP（比如点击【立即干预】，直接弹出“气动刹车阀膜片更换视频教程+备件二维码”）。
🎯 一句话总结：数字化不是让设备变聪明，而是让人的决策，从“凭感觉”变成“看趋势”，从“救一次”变成“防十次”。
3.3 系统优化方向：从“能用”到“懂你”，让复卷机学会自己呼吸
预防性维护解决“少生病”，智能化升级则让设备“越活越健康”。我们不做PPT里的未来工厂，只干三件能让产线主任当场拍板的事：
🧠 ① 引入自适应张力控制算法（不是换PLC，是给它装大脑）
• 原理很简单：传统PID控制像骑固定齿轮自行车——坡度一变，人就得猛蹬或死刹；
• 我们的自适应算法，像装了无级变速+坡度感应——实时根据纸张克重、湿度、卷径变化，动态调整PID参数；
• 效果？某印刷厂实测：换纸过渡段张力波动从±15%压到±2.8%，锁死率下降94%，老板说：“现在换纸不用喊暂停，机长边喝咖啡边点‘自动接纸’就行。”
🖥️ ② 集成HMI一键诊断功能（把10页手册，压缩成1个按钮）
• 在HMI主界面增加【智能诊】图标（长得像听诊器）；
• 点击后：自动执行12项自检（电源质量、IO状态、编码器信号完整性、急停回路通断、通讯链路延迟…），30秒内生成带修复建议的雷达图；
• 最绝的是：若检测到“张力传感器零漂超标”，不仅标红提示，还直接弹出校准步骤动画+倒计时计时器（避免校准中途被打断）。
👉 这功能，是我们给一线操作工写的“傻瓜说明书”——毕竟，最可靠的工程师，永远是那个每天和设备打交道的人。
📊 ③ 建立设备健康档案（不是Excel，是活的数字孪生）
• 每台复卷机拥有独立ID，档案包含：
✔️ 全生命周期维修记录（含我们PLC解密恢复的原始程序版本、触摸屏备份文件）；
✔️ 关键部件服役时长（如：刹车片已用427小时，剩余寿命预估83小时）；
✔️ 能效画像（单位吨纸耗电量趋势 vs 行业标杆）；
✔️ 与同型号设备横向对比（你的收卷轴振动值，比TOP10%用户高17%，该查轴承了）。
• 所有数据支持PC端导出、移动端查看、微信小程序推送周报——让设备管理，像查快递物流一样透明。
—
✨ 速捷一句大实话：
预防性维护，省下的不是维修费，是产线信任感；
智能化升级，提升的不是KPI，是老师傅下班时多出的那半小时——他可以陪孩子写作业，而不是在车间里，对着一台锁死的复卷机，反复按复位键。
我们不追求“永不故障”的神话，但坚信：每一次锁死，都该是最后一次。
因为真正的自动化，不是机器代替人干活，而是让人，终于能放心地——去做更值得做的事。
（温馨提示：所有升级方案均兼容西门子、三菱、汇川、信捷等主流PLC及HMI平台，无需推倒重来。速捷提供免费健康评估，扫码即可预约——就像约牙医，不疼，也该去看看。）
——晋江速捷自动化科技有限公司｜泉州·晋江｜专注工业自动化系统集成与全生命周期技术服务
修过10000+台设备，服务过比亚迪、中国烟草、恒安纸业等龙头企业｜PLC解密/触摸屏编程/数控解锁/非标开发，我们擅长把“不敢动”变成“放心动”，把“等停产”变成“不停机”。
