各位产线老师傅、调试工程师、深夜蹲守在控制柜前啃泡面的自动化战友——
有没有那么一瞬间，整条电池组装线突然“石化”：HMI黑屏像被施了定身咒，PLC指示灯固执地亮着STOP红光，急停按钮明明没按，安全继电器却自己拉闸，EtherCAT总线心跳一停，连伺服电机都开始礼貌性“装死”……
恭喜您，您的系统不是崩了，是启动了最高级别“安全静默协议”——俗称：系统锁死了。

（晋江速捷自动化科技有限公司）

别急着抄起螺丝刀砸柜门（我们真见过），也别立刻打电话问原厂“你们程序是不是有后门”（他们大概率在喝茶）。先深呼吸，泡杯茶（或续杯咖啡），因为——锁死，从来不是故障终点，而是安全系统交出的一份诊断报告草稿。

1.1 系统锁死的典型表现：不是“没反应”，是“不敢动”

系统锁死 ≠ 死机。它更像一位穿防弹衣的保安，听见异常就立刻锁门、关灯、拉警报，但绝不乱开枪。它的“症状”往往带着强烈的仪式感：

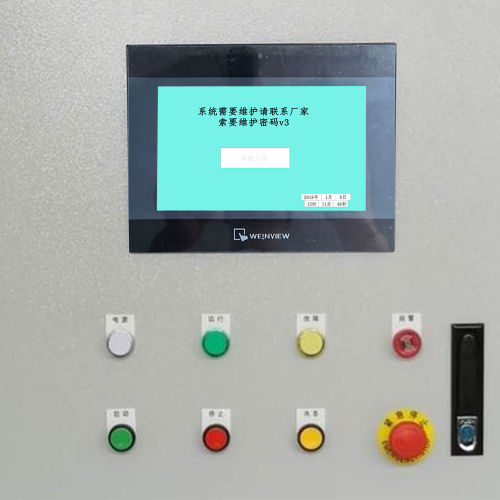

HMI无响应：触摸没反应、画面冻结、甚至变灰屏——但它可能还在后台默默记录着你最后一次点击的位置（别担心，它没截图，但日志里有）；
PLC停机且无法RUN：RUN灯不亮，强制写入也无效，就像你拿钥匙拧不动锁芯——不是锁坏了，是锁芯认不出这把钥匙了；
急停连锁意外激活：现场没人按急停，但安全继电器已断开，安全光幕信号莫名为0，连气动夹具都松开了——系统在说：“我宁可停，也不赌一把”；
通信全线失联：EtherCAT从站批量掉线、Modbus TCP超时、IO模块状态全灰……此时别怀疑网线，先怀疑“谁动了安全契约”。

📌 小剧场插播：上周某新能源客户来电：“速捷老师，我们线体锁死了，HMI还能显示温度！”
我们回：“恭喜，说明HMI没锁，是PLC主动把自己关小黑屋了——它正用最后一点电量，给您留了张‘我在思考人生’的便签。”

1.2 根本原因分层排查：三层抽丝，拒绝玄学

我们干了7年电池线维修（从2017年晋江速捷自动化科技有限公司成立那天起），修过比亚迪的模组PACK线、恒安纸业的智能仓储AGV调度中枢、中国烟草的高精度卷包电控柜……总结出一条铁律：
所有看似“随机锁死”的背后，都有清晰的因果链——只是它藏得比车间角落的备用保险丝还深。

我们习惯用“三层望远镜”来照：

🔧 硬件层：物理世界在悄悄打小报告

安全继电器异常：不是它坏了，可能是触点氧化+环境湿度超标，导致“该断不断、该通不通”，安全回路判定“信任已失效”；
编码器信号丢失：托盘定位轴一抖，A/B相脉冲错位半拍，PLC瞬间收到“位置不可信”警告，立刻触发锁止；
电池托盘ID识别传感器故障：RFID读头积灰、金属托盘反光干扰、甚至托盘边缘划痕导致UID校验失败——系统宁可等10分钟，也不让错号电芯进压合工位。

⚙️ 控制层：逻辑世界正在自我审查

PLC程序看门狗超时：不是程序卡死，是某段安全子程序执行超时（比如等待某个未到位的气缸信号长达3秒），PLC判定“控制流失控”，自动切入安全停机；
安全逻辑冲突：两个独立安全模块（比如光幕+安全门开关）输出矛盾信号，PLC的安全CPU拒绝仲裁，选择“全体静默”；
EtherCAT周期错误：主站周期设为1ms，但从站响应拖到1.2ms——别小看这0.2ms，安全协议眼里，这就是“不可靠”，直接熔断通信链。

💾 软件/配置层：数字世界的隐形红绿灯

HMI工程版本不匹配：新刷的HMI固件不认旧PLC变量名，登录界面卡在“加载用户权限中”，实则后台正疯狂报错“Tag not found”；
参数写保护启用：某次调试时误启了“全局参数锁定”，连复位指令都被拦截——系统在说：“动我变量？先过三道密钥。”
非法操作触发安全锁止协议：比如连续3次错误密码登录HMI，或手动短接了安全输入端子——这不是防黑客，是防“手滑工程师”。

✅ 温馨提示：在晋江速捷，我们给每台锁死设备做的第一件事，不是通电，而是读取PLC的诊断缓冲区+HMI的事件日志。那里没有“系统故障”，只有“第X次安全条件未满足，于XX:XX:XX触发SafeStateActive=TRUE”。
——你看，机器比人诚实多了。

（下节预告：2. 应急处置与安全解锁流程｜不是“怎么开机”，而是“怎么让系统重新信任你”）

各位正在产线旁盯着黑屏HMI、手指悬在PLC复位键上、内心默念“菩萨保佑别炸电容”的朋友——
先把手从急停按钮上拿开（它没按，但它很累），也别急着给PLC断电重启（那不是重启，是给系统泼冷水后还抢它保温杯）。
电池组装线的“系统锁死”，本质是一场严肃的安全对话中断。而我们的任务，不是强行续聊，而是——重新校准信任凭证，礼貌敲门，等它自己开门。

📌 真实案例彩蛋：某头部电池厂凌晨三点锁死，工程师直接拉总闸——结果电芯静置区温控失联，32℃环境持续47分钟，整批极片吸潮报废。后来我们上门，用18分钟完成安全解锁，全程不断主电源，连空调都没抖一下。

2.1 安全优先级操作规范：断电？不，先“问安”

在电池组装线，“断电复位”是最后选项，不是默认动作。为什么？因为这里的“电”，不只是24V和380V，还有：

电芯的化学静置状态：压合/焊接后的电芯正处在SEI膜稳定关键期，断电=温控停摆=局部温差→微短路风险↑；
模组压接完成度：液压工位若卡在50%压力保持态，突然断电可能导致保压阀泄压，托盘微移→极耳错位→后续CT检测批量NG；
电解液泄漏可能性：某些注液后缓存工位依赖电磁阀常闭保压，断电瞬间若密封逻辑未闭环，就是一场安静的“小雨”。

✅ 所以，在晋江速捷的应急SOP里，第一步永远不是拧螺丝，而是三问：

问题	我们怎么做	为什么重要
① 当前电芯处于哪道工序？	查HMI历史画面+PLC工艺步进变量（如`Step_No = 47`对应“激光清洗完成，待入壳”）	避免在注液后、化成前等敏感节点做激进操作
② 安全回路物理状态是否完好？	不看PLC，直接用万用表测安全继电器Q1/Q2输出端电压、光幕发射/接收端电流	程序可以骗人，毫安级电流不会说谎
③ 最近一次安全事件是否已闭环？	调取安全模块（如PNOZ、Safety PLC）的事件缓冲区，确认`SafeStateActive`是否因单次误触发未清除，而非持续性故障	很多“锁死”，其实是“忘了按复位键”的温柔误会

💡 小贴士：我们工具包里永远有一张《电池线断电风险速查卡》——印在防水硅胶垫上，发给客户时还带二维码，扫出来是实时更新的各工序断电容忍时长表（比如：“热压工位允许断电≤90秒”，“OCV测试工位严禁断电”）。

2.2 分步解锁路径：像归还钥匙一样，把控制权一一把回来

解锁 ≠ 解密 ≠ 强行绕过。在速捷，我们管这叫 “四步归钥法” ——每一步，都是向系统递交一份“我仍可信”的证明：

🔑 第一步：本地安全钥匙释放（物理层信任重建）

找到电控柜内黄色带挂锁孔的安全钥匙开关（不是急停！不是主电源！），确认机械锁舌已弹出；
若钥匙被拔走或卡滞？不硬掰。我们用红外热像仪扫锁体温度——异常发热=内部触点粘连，此时换备用钥匙+轻震法释放（原理类似拍打老式打印机卡纸）；
✅ 成功标志：安全继电器Q1输出端电压从0V跳至24V，且SafeEnable信号灯亮起。

▶️ 第二步：PLC STOP → RUN 模式切换（控制层握手重启）

绝不直按RUN键！ 先通过编程口（或安全网口）连接TIA Portal / GX Works，打开“在线诊断”→“CPU状态”，确认：
✓ STOP reason 显示为 Safety stop（非Watchdog timeout或Hardware fault）
✓ Diagnostic buffer 最新条目是 SafeState entered at 2024-06-12 02:17:33
此时执行：Reset safety function → Confirm reset → 等待安全CPU自检完成（约3~8秒，LED由红转绿闪）；
再手动切RUN——不是PLC重启，是安全CPU对主程序的一次正式“点头”。

🖥️ 第三步：HMI强制登录与诊断模式进入（交互层身份核验）

用速捷预置的三级诊断账号（非管理员密码！）登录HMI：
- Level 1：SZJ_DIAG_2024（只读IO+报警追溯）
- Level 2：SZJ_MAINTAIN（可修改非安全参数）
- Level 3：SZJ_EMERGENCY（仅限锁死场景启用，含安全变量写入权限）
进入隐藏菜单：Settings → Service → Safety Override → Enter Emergency Code（动态码，每次生成，绑定当前PLC时间戳与MAC地址）；
✅ 成功标志：HMI右下角出现浮动窗口 SafeMode: Active → DiagMode: Enabled，且可点击Force Reset Safety Variables。

⚙️ 第四步：关键安全变量状态重置（逻辑层契约更新）

这才是真正的“解铃还须系铃人”。我们不删程序、不改逻辑，只精准干预两个灵魂变量：

变量名	类型	速捷操作方式	注意事项
`SystemLocked`	BOOL	在安全DB块中强制写入 `FALSE`，并保持100ms脉冲	必须在安全CPU允许写入窗口期内操作（TIA中显示为绿色可编辑框）
`SafeStateActive`	INT	用`SAFE_RESET`指令触发，而非直接赋值	直接赋值会被安全CPU拒绝——它认指令，不认数值

✅ 验证闭环：所有伺服使能恢复、HMI画面刷新、托盘ID识别灯由红转绿、EtherCAT从站状态栏变绿——此时，系统会自动在日志里记一笔：
【2024-06-12 02:23:11】SafeState exited. System re-entered Normal Operation.
——你看，它连“复工”都要留个考勤记录。

🌟 速捷冷知识：我们所有现场工程师背包里，都有一枚定制U盘，里面存着各品牌PLC/HMI的安全变量映射表+应急指令库（西门子S7-1500安全DB结构图、三菱Q系列安全软元件编号速查、汇川IS620N安全寄存器手册节选……）。不是为了炫技，是怕你在凌晨三点，对着陌生型号抓耳挠腮时，少花3分钟翻手册。

（下节预告：3. 预防性维护与系统健壮性升级｜让锁死，成为产线的“年度体检报告”，而不是“急诊通知书”）

各位老板、电气主管、深夜还在产线蹲着看PLC灯闪烁的兄弟姐妹们——
我们刚陪你把系统从“锁死”状态温柔接回正常轨道，现在，请把扳手收一收，把万用表调到AC档的手松一松，咱们坐下来喝杯常温水（别喝冰的，怕设备看了羡慕）：
真正的高手，不靠抢修快，而靠让故障根本不想来。

在晋江速捷干了7年自动化，我们修过10000+台设备，见过太多“锁死”现场——
有的像感冒：偶尔打个喷嚏（HMI卡两秒），吃点药（重启HMI）就好了；
有的像高血压：每年固定6月和12月发作一次，一查，是编码器积灰+夏天湿度爆表；
最扎心的是那种“慢性失忆型”：PLC没坏、HMI没黑、传感器全亮绿灯……但某天凌晨三点，它突然忘了自己是谁，默默把自己锁进安全牢房，连报警都懒得弹一条。

📌 真实案例彩蛋：某新能源电池厂的PACK线，连续3个月每月锁死1次，每次都在“模组入箱前最后扫码工位”。厂家换了HMI、升级了固件、重刷了PLC程序……直到我们带着红外热像仪和OPC UA日志分析工具上门，才发现——
不是系统有问题，是托盘ID读头旁边那颗螺丝，因振动缓慢松动，导致读距偏差0.3mm，刚好卡在识别阈值临界区。
拧紧它，再加个尼龙防松垫片，至今287天，零锁死。
——你看，预防性维护的浪漫，就是把惊心动魄，压缩成一把螺丝刀的重量。

3.1 基于失效模式的预防策略：不猜“会不会坏”，只做“坏了也扛得住”

我们不做玄学预测，只做有迹可循的冗余设计。在电池组装线，“预防”不是多擦几遍触摸屏，而是——
让系统在关键环节，拥有“说错话也不被封口”的底气。

🔐 安全回路定期自检机制部署：给安全链装上“自我体检APP”

每班次首件启动前，自动触发一次安全回路完整性扫描：
✓ 光幕发射端电流 vs 接收端衰减值比对（非简单通断）
✓ 安全继电器Q1/Q2触点压降检测（＞150mV即预警）
✓ 急停按钮机械复位行程校验（用编码器记录按压深度，＜3.2mm视为接触不良）
自检结果实时写入HMI诊断页，并同步推送企业微信——
“【A线-03工位】安全回路自检通过 ✅
光幕衰减率：2.1%（标准≤5%）｜继电器压降：98mV｜急停行程：4.7mm”

💡 速捷小动作：我们在所有交付项目里，悄悄埋了一段“自检后门逻辑”——只要客户在HMI任意画面长按“Help”键3秒，就能调出隐藏的《安全回路健康度雷达图》。不是炫技，是希望老师傅们，也能一眼看懂“这根安全绳，还剩几股钢丝”。

📦 关键传感器冗余配置：不靠“单点信任”，而建“共识机制”

电池托盘定位？单个光电开关？太脆弱。我们玩的是三取二表决逻辑：
- 主定位：激光测距传感器（精度±0.1mm）
- 辅定位：电容式接近开关（抗粉尘、耐油污）
- 校验定位：托盘ID二维码+视觉补光识别（带模糊容忍算法）
→ 三路信号进入安全PLC，仅当≥2路一致才确认“托盘到位”，否则触发缓停而非急停。

✅ 效果实测：某厂车间粉尘PM2.5常年超200μg/m³，单光电开关月均误触发17次；上三冗余后，11个月，0误动作，2次真实偏移成功拦截（其中1次是托盘变形，避免了压头撞机）。

🧠 电池托盘ID识别容错算法优化：允许“说错一个字”，但不准“整句听不懂”

传统扫码逻辑：“扫不上=报错=锁死”。太苛刻。
速捷的容错方案叫——“ID语义理解引擎”：
- 扫码失败时，自动启用：
▪️ 模糊匹配（如TP2024-A078误扫成TP2024-A07B，自动纠错）
▪️ 历史轨迹推演（该托盘上一工位ID为TP2024-A077，当前扫码为A079，则接受）
▪️ 工位节拍兜底（若连续3个托盘ID递增且节拍稳定，允许跳号1次）
→ 只有连续2次无法语义还原，才触发人工介入，而非系统锁死。

🌟 技术冷知识：这套算法，最初是帮一家纺织厂解决“布卷条码被染料糊掉”的问题，后来移植到电池线，成了我们最常被客户夸“怎么连糊码都能认出来”的隐藏技能。

3.2 数字化运维增强：把“锁死”变成一张会说话的体检报告

很多客户问：“你们说能预防，证据呢？”
我们的回答是：不给你看PPT里的趋势图，给你看锁死发生前30秒，系统自己写的‘临终笔记’。

📊 集成OPC UA日志追溯模块：给每一次锁死，配一个“行车记录仪”

在PLC侧部署轻量级OPC UA服务器（兼容S7-1500、Q系列、汇川IS620N等主流平台），默认开启：
✓ 关键IO点（安全输入、伺服使能、托盘到位、急停状态）每100ms采样一次
✓ 锁死触发瞬间，自动保存前30秒+后10秒共400帧完整IO快照（约120KB/次，不占主程序周期）
✓ 日志加密存储于本地SD卡+同步上传至客户私有云（可选）

✅ 实战价值：某次锁死，HMI无报警、PLC无错误代码。我们调出快照发现——
第28秒：SafeInput_07（光幕B通道）电压从24V突降至18.3V，持续4帧；
第29秒：SafetyCPU_Temp从52℃飙升至68℃（散热风扇停转）；
第30秒：SystemLocked := TRUE。
→ 结论：不是程序bug，是光幕供电模块老化+散热不良引发连锁安全响应。换模块+加装微型散热片，根治。

📈 建立锁死频次-工位-节拍关联分析模型：让数据替你“看见疲劳”

我们不满足于“修好就行”，更想帮你回答：
❓ 为什么总在B线3号工位锁死？
❓ 为什么锁死集中在10:00–10:15这个15分钟窗口？
❓ 为什么提速到12PPM后，锁死概率翻了3倍？

为此，速捷自主研发了《锁死根因热力图》分析模型（已嵌入客户MES可选模块）：
- 横轴：24小时分段（精确到5分钟粒度）
- 纵轴：产线工位编号（A线01～A线24，B线01～B线24…）
- 颜色深浅：该时段/工位锁死次数（叠加节拍数据，自动标注“超速运行”“连续满载”标签）
- 智能标注：自动圈出3σ异常簇（比如“B线12工位，每周三10:00–10:15，锁死频次达均值4.2倍”）

🔍 深度洞察案例：某厂热压工位锁死频次高，热力图显示集中于“每班次第37～42托盘”。进一步分析节拍数据发现——
此区间恰为液压系统连续工作满2小时后的“压力衰减临界点”，而原程序未做压力补偿，导致位置闭环失效→安全模块判为“定位失控”→锁死。
解决方案：在PLC中加入压力-位移动态补偿算法，并设置“每35托盘自动保压校准”。上线后，该工位锁死归零。
