各位纸板界的“老司机”、包装线上的“守夜人”、车间里最会听异响的耳朵——
是不是某天清晨，刚按下启动键，机器突然一脸冷漠：“滴——”一声，屏幕黑了、气阀不动了、伺服电机装死不动弹……

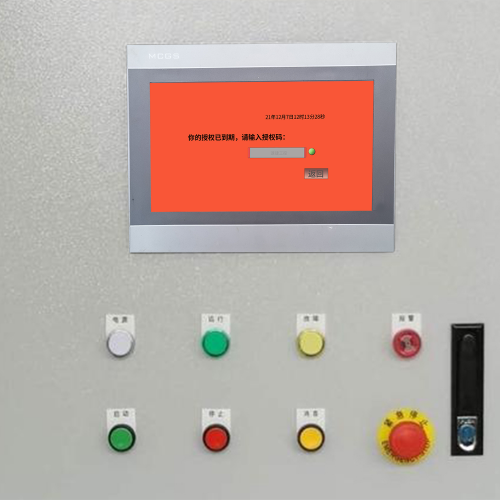

你凑近一看，HMI上赫然一行小字：“Safety Lock Active” 或者更直白的——“System Locked”。
那一刻，产线像被按了暂停键，订单在催，主管在问，而你手里只有一杯没喝完的枸杞茶🍵。
别慌。
在速捷工控干了7年自动化“急诊科”的我们，见过太多纸盒成型机“装病”现场——
它不是真坏了，是在用锁机的方式，认真跟你讲道理。
今天咱不打官腔、不甩术语，就用修车师傅聊发动机的语气，给你盘一盘：纸盒成型机被锁，到底在气什么？
1.1 电气安全联锁触发｜它不是耍性子，是在守底线
纸盒成型机不是玩具，是高速运转的“折纸机器人”，每分钟能吞掉上百张瓦楞纸板。
所以它身上布满了“安全哨兵”：急停按钮、安全门开关、光栅、安全继电器……
它们不是摆设，是法律+标准+良心三重认证的保命链。
常见“锁机导火索”👇
✅ 急停按钮没复位：你以为拍下去又拉起来就完事？错！有些机型（尤其BOBST老款）要求长按2秒复位+钥匙旋转解锁，否则PLC当它还在“紧急状态”。
✅ 安全门虚掩5mm：门缝卡了半片纸屑，或气动锁扣回弹慢0.3秒——光栅立刻报警，系统直接熔断输出。
✅ 光栅误遮挡/脏污/对不准：灰尘糊了发射端？叉车路过影子扫过？甚至窗外阳光斜射进来干扰红外信号？都可能让安全模块“宁可错杀，不可放过”。
💡速捷小贴士：
> 安全联锁不是故障，是唯一不该绕过的环节。强行短接=给产线买意外险——保费很贵，理赔还拒赔。
1.2 控制系统故障｜PLC在“失忆”，HMI在“失联”，它只是忘了自己是谁
纸盒成型机的大脑是PLC，眼睛是HMI（触摸屏），手脚是伺服+气动。
一旦“大脑宕机”或“眼神迷离”，整条线就进入哲学模式：我在哪？我要做什么？谁给我通电？
典型表现👇
🔹 PLC报红灯/闪烁ERR：可能是程序跑飞、电池没电导致RAM清空、或者某块IO模块通信中断（比如国产智汇系列常用CANopen总线，插头松一毫米就罢工）。
🔹 HMI黑屏/显示“Communication Lost”：不是屏幕坏了！90%是DP总线终端电阻没接、屏蔽线接地不良、或者PLC和HMI的IP/站号配错了——就像微信加好友输错ID，永远收不到消息。
🔹 参数莫名归零：上次调好的折痕压力值、送纸延时、伺服电子齿轮比……全变回出厂默认。十有八九是EEPROM写入失败，或有人手滑点了“Restore Factory Settings”（别问我们怎么知道的，问就是客户说“我就点了一下‘恢复’…”）。
💡速捷小贴士：
> 程序丢了？别急着重写！我们常能从PLC硬件里反向提取残留代码段，再结合设备动作逻辑，把“失忆的PLC”重新教会干活——这活儿，我们叫「逻辑考古」🧬。
1.3 机械卡阻或传感器误判｜它不是卡纸，是卡住了你的KPI
纸盒成型机最懂什么叫“细节决定成败”：
0.1mm的折痕偏移、0.05MPa的气压波动、0.02s的光电响应延迟……都可能让它瞬间“自闭锁机”。
高频雷区👇
🔸 折痕模组堵塞：旧纸屑卡在预压轮和成型刀之间，压力传感器检测到异常阻力，立刻发令停机——它怕的不是卡纸，是怕下一板纸爆裂伤人。
🔸 纸板Jam（卡纸）但没被识别：有些机型靠接近开关判断纸到位，结果纸边翘起3mm，开关没感应到；或者吸嘴真空不足，纸没吸稳就走，后续工序全乱套。
🔸 位置传感器脏污/失效：伺服定位的编码器积灰、磁性开关被油污覆盖、光纤传感器镜片蒙雾……机器以为“该动的没动”，其实“动了但没被看见”。
💡速捷小贴士：
> 我们修过一台W&H，锁机原因竟是——操作员用酒精擦HMI屏幕时，不小心喷到了旁边的霍尔传感器上，导致磁场畸变。
> 所以：清洁≠暴力消毒，传感器也有“皮肤敏感期”🧴。
📌总结一句话：
纸盒成型机的“锁”，从来不是随机事件，而是它用最硬核的方式，在提醒你：某个环节，正在悄悄滑出安全与精度的边界。
下一期，咱们就手把手教你——
✅ 怎么在不违规的前提下，安全、快速、合规地“哄好”它；
✅ BOBST/W&H/智汇等机型的隐藏服务菜单怎么进（真·密码不是123456）；
✅ 以及——哪些“临时绕开”能救急，哪些“绕开”等于埋雷💣。
（温馨提示：所有应急操作，仅限持证维保工程师执行。速捷工控已为比亚迪、恒安纸业、中国烟草等10000+客户提供过超2万次同类诊断——欢迎带着截图来问，我们免费帮你“听诊”😉）
——晋江速捷自动化科技有限公司｜专注工业自动化“疑难杂症”七年，治机器，也治焦虑。
各位正在产线前踱步、手机电量只剩17%、HMI屏幕像块冷掉的煎饼的朋友——
别翻说明书了（那本387页的PDF你打开过三次，每次都在第12页睡着）；
也先别急着打电话叫人（师傅路上堵车，而你的订单今天必须出库）；
更别尝试用“重启大法”狂按急停再松手——那是对设备的温柔暴击💥。
来，深呼吸。
我们不是教你怎么“黑进系统”，而是陪你把纸盒成型机当一个讲逻辑、守规矩、但偶尔闹情绪的同事来沟通。
它锁了？好，咱们按它的规则，一步步把它请回工位。
2.1 安全前提下的标准解锁流程｜慢半拍，才能快全场
⚠️重要共识前置：
> 所有解锁动作，必须建立在“安全状态已确认”基础上。
> 这不是流程套话，是《GB/T 16855.1》《ISO 13850》白纸黑字写死的底线——
> 你绕过安全，省下2分钟；它一旦误动，代价可能是整条线停产+工伤报告+老板深夜来电。
✅ 正确姿势四步走（建议贴在电柜门内侧）：
| 步骤 | 动作 | 关键细节 | 速捷真人经验 |
|---|---|---|---|
| ① 断电复位 | 断开主电源（含PLC、HMI、伺服驱动器供电），等待≥30秒 | ✅ 不是关HMI开关！是拔断路器或总空开 ❌ 别只关触摸屏——PLC可能还在后台跑着“幽灵程序” | 曾有客户只关HMI，结果伺服抱闸意外释放，成型模砸弯了导轨…修了三天。 |
| ② 确认安全状态 | 目视+手动检查： • 急停按钮是否完全弹出（听“咔哒”声） • 所有安全门是否严丝合缝、气动锁扣到位 • 光栅无遮挡、无反光干扰、两端指示灯常亮 | ✅ 用白纸片从光栅一端匀速滑过，观察接收端是否稳定响应 ❌ 别信“看起来关好了”——拿手指推一下门缝，0.5mm松动都算未闭合 | BOBST机型的安全继电器有“自锁记忆”，门虚掩一次，下次上电仍报故障。必须物理复位！ |
| ③ 逐级上电 | 按顺序送电： ① 控制电源（24VDC）→ 观察PLC RUN灯是否亮 ② HMI供电 → 看是否正常启动、无“Boot Error” ③ 伺服使能电源 → 听伺服是否“嘀”一声吸合抱闸 | ✅ 每步间隔≥10秒，给系统“开机缓冲” ❌ 别图快一起推闸——浪涌电流可能触发IO模块保护性脱扣 | 国产智汇系列对上电时序极敏感，跳步=PLC反复重启，连HMI都进不了桌面。 |
| ④ 系统自检 & 清除报警 | 进入HMI“维护菜单”或PLC调试口，执行： • “Reset All Alarms”（非“Clear Alarm”！前者清底层状态，后者只消屏显） • 查看诊断缓冲区（Diagnostic Buffer），找首条报错 | ✅ 新代数控系统需在“参数设置→系统管理→清除历史报警”三级菜单里操作 ❌ 别点“初始化PLC”——那是格式化大脑，不是清缓存 | 我们帮恒安某厂解过一次锁：自检发现“编码器Z相信号丢失”，清理伺服电机尾部光电盘积灰后，一切OK——没换板，没重刷，3分钟复工。 |
💡一句话口诀：
“先断干净，再看明白，后送有序，最后问诊。”
——这不是流程，是和设备重建信任的第一步。
2.2 常见型号专用解锁路径｜没有万能密码，但有“出厂暗号” 🔑
不同品牌，就像不同方言区的人——都讲“安全”，但表达方式天差地别。
我们不提供“通用破解教程”（那违法），但可以告诉你：它们各自预留的“服务密钥”，其实是工程师手册里明文写的“合规后门”。
| 品牌/系列 | 进入服务模式方法 | 常见默认密码（首次启用） | 特别提醒 |
|---|---|---|---|
| BOBST（如NOVA, MASTER） | HMI主界面长按右下角“⚙️设置”图标 5秒 → 弹出“Service Mode”选项 | BOBST 或 SERVICE（区分大小写） | ⚠️ 部分2018年后机型需先输入序列号后6位+年份后2位（如SN:123456789，2024年则输78924） |
| W&H（如SLT, TYP） | 在HMI“运行画面”同时按住 “F1+F4+Home” 三键 → 屏幕闪3次后进入工程菜单 | WANDH 或 ADMIN | ✅ 进入后务必先选“System Diagnostics”，再点“Reset Safety Chain”——这是真正解联锁的开关，不是清报警！ |
| 国产智汇系列（如ZHIHUI-8000） | HMI启动时，连续点击左上角Logo 7次 → 出现隐藏菜单栏 | ZHIHUI 或 888888（部分版本为123456） | ❗ 密码错误3次将锁定15分钟——别试“111111”，真有人这么干过… |
| 三菱Q系列PLC+GT Designer HMI | 在HMI“系统设置”中选择“PLC通信测试” → 连续点击测试框右下角小箭头 10次 | MELSEC 或 QPLC | 💡 若PLC本身报错，需用GX Works2连接后，在“在线→PLC写入→参数初始化”中仅勾选“I/O分配”复位，勿选“全部初始化”！ |
📌重要提示：
> 所有密码均为设备出厂默认值，首次使用后强烈建议修改并书面存档。
> 速捷工控为客户做的每台设备交付，都会附赠一张定制化《应急解锁卡》：含本机专属密码、服务模式路径图、紧急联系人二维码——不是贴在柜子里，是钉在操作员伸手可及的工位板上。
2.3 临时绕过非关键联锁的合规操作边界｜“特事特办”的红线在哪？ 🚩
先说结论：
✅ 可以临时屏蔽的：仅限非人身安全类、不影响机械运动本质安全的辅助联锁，例如：
- 环境温湿度传感器超限（实际车间温度OK，但探头漂移）
- 润滑油液位低报警（油箱刚加满，但浮球开关卡滞）
- 非关键工位的物料到位检测（如堆垛区光电未触发，但人工已确认纸板到位）
❌ 绝对禁止绕过的：
- 急停回路、安全门、光栅、双手启动、伺服安全扭矩切断（STO）等直接关联人身安全的硬接线联锁
- 任何通过短接端子、剪断线缆、强制IO置位实现的“绕过”
🔧 合规操作姿势（仅限持证工程师）：
1. 在PLC程序中查找对应安全变量（如 Safety_Door_OK, Light_Curtain_OK），确认其是否走安全PLC（如西门子S7-1200F、欧姆龙NJ-Safe）通道；
2. 若为普通DI点且非安全链路，可在调试模式下，用仿真器临时置位该变量为TRUE（注意：必须全程监控，且解除后立即复位）；
3. 同步填写《临时措施登记表》：注明时间、操作人、绕过点位、原因、预计恢复时间，并双签确认——这不仅是留痕，更是对自己负责。
💡速捷真实案例：
> 某印刷厂W&H设备因冷却水流量开关误报锁机，产线停摆。我们现场用万用表确认开关物理正常，判定为信号线受干扰。
> 合规做法：在PLC程序中找到 Coolant_Flow_Sensor 变量 → 临时在OB100（启动组织块）中插入 IF NOT Coolant_Flow_Sensor THEN Coolant_Flow_Sensor := TRUE; END_IF → 设备恢复运行 → 同步更换屏蔽双绞线 → 2小时后清除临时代码。
> 不合规做法：把流量开关两根线直接短接——结果三天后真缺水，电机过热烧毁。
所以记住：
“绕”是为了争取修复时间，不是取消安全责任。
真正的高手，不是最会绕的人，而是最清楚哪条线碰不得的人。
🎯本章结语：
解锁纸盒成型机，从来不是一场技术炫技，而是一次对设备逻辑的深度共情 + 对安全边界的清醒敬畏。
你按对了步骤，它就给你开机；你读懂了它的“语言”，它就回报你连续72小时无故障运行。
下一期，咱们聊点更落地的——
✅ 日常怎么“养”它，让它少生病？
✅ 参数备份怎么做才不怕硬盘崩？
✅ 为什么你厂里的老师傅总能一眼看出问题，而新来的工程师对着诊断界面发呆？
（悄悄说：我们给比亚迪包装线做的《智汇系列点检SOP》，连清洁频次都精确到“每周二下午茶后”，扫码就能看动画演示——需要？评论区喊一声，我们甩链接🔗）
——晋江速捷自动化科技有限公司｜不卖设备，只卖“让设备好好干活”的确定性。
成立于2017年12月，扎根福建晋江，服务全国10000+制造现场。
修过BOBST的倔强，哄过W&H的傲娇，也陪国产智汇从青涩走到稳重——
你负责产线奔跑，我们负责让每一次重启，都有底气。
各位正在产线边喝枸杞咖啡、一边翻着上个月的故障记录表叹气的朋友——
恭喜你，已经走到了“高手段位”的门槛前。
前面两章，我们教你怎么在它锁了之后快速握手言和；
这一章，咱们要干件更酷的事：让它压根不想锁你。
不是靠玄学贴符（虽然车间真有人试过），
也不是靠每天烧香拜PLC（那位老师傅去年拜完，当天伺服驱动器炸了电容……我们修的）。
而是用一套看得见、摸得着、写得进SOP、考得过ISO的预防性维护组合拳，
把“纸盒成型机被锁”这个高频热搜词，从你的微信工作群聊天记录里，永久划掉。
3.1 日常点检清单：比闹钟还准时的“设备晨检” ☀️
别再让点检表躺在文件柜里吃灰了。
速捷给恒安、比亚迪、中国烟草等客户落地的《纸盒成型机健康日志》，核心就一句话：
> “谁来做、做什么、做多久、做到什么程度”，必须像冲咖啡一样——有标准、可复现、能追溯。
✅ 推荐执行频次：每班开工前15分钟 + 每运行8小时追加一次快检（不是走过场！是带 checklist 的“设备听诊”）
| 类别 | 点检项 | 标准动作 & 判定依据 | 速捷真人避坑笔记 |
|---|---|---|---|
| 安全元件 | 限位开关（折纸位/压痕位/出料门） | ✅ 手动按压3次，听清脆“咔嗒”声 + HMI对应DI点状态实时翻转 ❌ 仅看指示灯亮≠有效——很多开关外壳亮，触点早氧化粘连 | 曾拆过一台BOBST的限位开关：表面崭新，内部银触点全硫化发黑，响应延迟达420ms——刚好卡在成型节拍临界点，导致反复报“位置超差”。 |
| 安全继电器（如Pilz PNOZ、欧姆龙G9SB） | ✅ 查看RUN灯+ERROR灯状态；用万用表测输出端电压（应为24V±10%） ✅ 每月手动触发一次强制测试按钮（Test Key），验证自诊断功能 | 国产安全继电器常见“假OK”：ERROR灯灭，但内部诊断电路失效——必须实测输出，不能只信灯。 | |
| 气动元件 | 主气路压力表 & 分支调压阀 | ✅ 压力值稳定在标定范围（如0.55±0.03MPa），无周期性波动 ✅ 调压阀旋钮无松动，锁紧螺母完好 | 气压不稳=机械动作抖动=传感器误判=连锁报警。某厂连续3天“光栅误触发”，最后发现是空压机冷凝水罐没排水，气源含水导致电磁阀阀芯卡滞。 |
| 润滑与清洁 | 成型凸轮轨道、折纸摆臂轴承、真空吸嘴 | ✅ 轨道无干涩感（滴1滴ISO VG68润滑油，应均匀铺展） ✅ 吸嘴无纸屑/胶渍堵塞（强光手电直射，内壁应透光） ✅ 每周彻底清洁1次，禁用酒精（腐蚀橡胶）、禁用高压气枪直吹编码器 | 用棉签蘸酒精擦伺服电机编码器？后果：酒精挥发吸热+残留物结晶→信号时断时续→PLC判定“编码器失效”锁机。我们改用无纺布+电子清洁剂，温柔得像给婴儿洗脸。 |
📌 小工具推荐：
- 给操作员配彩色点检印章（红=异常/黄=待跟进/绿=OK），盖在实体点检表上——比打钩更有仪式感，也更难糊弄；
- 在HMI上嵌入点检打卡弹窗：开机后第1次触摸屏操作，自动弹出“今日晨检完成？”按钮，点“是”才解锁高级菜单——把习惯，变成系统级约束。
3.2 软件层面防护：给PLC和HMI装个“数字保险箱” 📦
硬件会老化，人会疏忽，但代码——只要存对地方，就能活过三任厂长。
⚠️ 血泪教训开场：
> 某食品厂智汇设备突发锁机，查诊断缓冲区全是乱码。
> 最后发现：三个月前工程师升级固件，忘了备份旧版参数；重刷后所有机械原点偏移，伺服直接报“超程硬限位”。
> 重校准+重新示教+客户投诉，耗时37小时。
> ——而那张存在他U盘里的备份文件，U盘已在茶水间微波炉旁“自然消磁”。
所以，软件防护不是锦上添花，是防止一次失误，毁掉整条产线信用。
✅ 速捷交付客户的“三备份铁律”：
| 备份层级 | 存储位置 | 更新触发条件 | 特别说明 |
|---|---|---|---|
| ① 实时在线备份 | PLC内置存储卡（或SD卡槽） | 每次参数修改/程序下载后，自动触发SAVE_CONFIG指令 | ✅ 西门子S7-1200需启用“保持性存储”；三菱Q系列建议开启“自动备份到CF卡”功能 |
| ② 本地离线归档 | 工控机指定文件夹（加密命名：ZHIHUI-8000_20240615_v2.3.1_BACKUP） | 每日02:00自动执行脚本，打包PLC程序+HMI工程+IO配置+报警历史 | ✅ 文件名含日期+版本号+设备编号，杜绝“新建文件夹(5)”式灾难 |
| ③ 云端安全镜像 | 速捷私有云平台（通过工业防火墙隔离，非公网） | 每周日23:59自动同步，保留最近12个版本，支持一键回滚 | 🔒 仅授权工程师扫码登录查看，下载需二次审批——不是为了防贼，是防自己手滑删错。 |
💡 进阶防护动作（免费送你）：
- 固件版本校验：在HMI首页加一行小字：“当前PLC固件：V4.2.1 ✔｜HMI固件：V3.8.0 ✔”，点击可跳转校验界面——版本不匹配？系统自动锁定高级设置入口；
- 运行日志自动归档：启用PLC的“诊断缓冲区循环记录”+HMI的“事件日志导出”，设置满1GB自动压缩加密归档，并邮件发送摘要至维保负责人——不是为了找茬，是为了在问题发生前，听见它的“咳嗽声”。
3.3 人员能力建设：把“救火队员”，变成“设备家庭医生” 👨⚕️
再好的设备，也是人在开、人在管、人在修。
速捷服务过10000+现场，最深的体会是：
> 故障率最高的环节，往往不是PLC，而是人与设备之间的“理解带宽”。
> ——操作员看不懂报警代码，工程师找不到逻辑源头，老师傅经验没传承，新人来了全靠猜。
所以我们做的，从来不是单点维修，而是构建三层能力防火墙：
| 层级 | 对象 | 内容 | 速捷落地方式 |
|---|---|---|---|
| 第一层：一线操作员 | 开机、换模、日常清洁人员 | ✅ 识别5类高发预警信号： • HMI右下角闪烁黄色感叹号（非红色报警）→ 可能是润滑不足 • 折纸音变闷（正常应清脆“啪”）→ 可能是凸轮油膜失效 • 出料速度莫名慢0.3s/盒 → 可能是真空负压衰减 ✅ 掌握3个“不许动”红线： • 急停未复位，绝不按启动 • 安全门虚掩，绝不短接信号 • HMI弹出“参数保护模式”，绝不输密码乱试 | ▶️ 开发《纸盒成型机10秒识险》动画卡片（扫码即看），印在工位防护罩上 ▶️ 每季度“操作员故障初筛认证”，过关发“蓝袖标”，享优先排产权 |
| 第二层：产线维保技术员 | 设备科、电工、班组长 | ✅ 掌握标准诊断树： 锁机→查安全链→查通信→查IO→查伺服→查机械 ✅ 熟练使用速捷定制版诊断APP： 对准PLC型号拍照→自动调出接线图+常见故障码+应急处理视频 | ▶️ “速捷维保认证计划”：理论+实操双考，持证上岗，证书全国通用（含BOBST/W&H/智汇专项模块） ▶️ 免费提供《国产机型PLC变量速查手册》（按功能分类，比如“折纸角度控制”对应DB12.DBX3.0”） |
| 第三层：企业设备管理者 | 设备部长、生产总监 | ✅ 建立设备健康档案：累计运行时长、故障类型TOP3、备件消耗曲线、MTBF趋势图 ✅ 用数据驱动决策：比如发现“光栅误报”占故障率38%，就该立项升级抗干扰型光栅，而非总换新继电器 | ▶️ 交付《速捷设备健康看板》：对接MES，自动生成PDF周报，手机钉钉秒收 ▶️ 每年免费提供1次“设备健康深度体检”，输出《防锁优化建议书》（含ROI测算） |
🎯 最后送你一句速捷老工程师的口头禅：
> “最好的维修，是让维修没有发生；
> 最牛的工程师，是让设备觉得——
> ‘跟这个人搭档，我根本不用锁。’”
——晋江速捷自动化科技有限公司｜不卖设备，只卖“让设备好好干活”的确定性。
成立于2017年12月，扎根福建晋江，服务全国10000+制造现场。
修过BOBST的倔强，哄过W&H的傲娇，也陪国产智汇从青涩走到稳重——
你负责产线奔跑，我们负责让每一次重启，都有底气。
（下期预告：🔧《备件管理黄金法则》——为什么你仓库堆满“备用板”，却总在半夜打电话问我们要一块？真相扎心但有用。想提前看？评论区扣“备件”，我们悄悄甩你PDF精简版👇）
