全自动单头打端沾锡机系统被锁

admin 2026年07月13日 02:25:12 32 0

——不是“它故意不开工”，是它在认真地“求救”

（晋江速捷自动化科技有限公司）

各位产线老师傅、调试工程师、还有那位刚接手设备、正对着屏幕发呆的年轻技术员：
别急着抄起螺丝刀撬柜门，也别第一反应就打电话问原厂“密码是多少”（悄悄说：99%的厂家真不记得……他们自己上次输密码还是三年前给客户做验收时）。

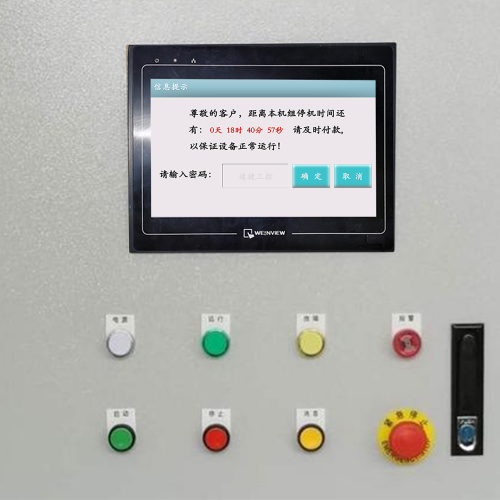

全自动单头打端沾锡机突然“被锁”，表面看是屏幕黑了、按钮失灵、急停灯常亮、甚至弹出一行冷冰冰的“System Locked – Authorization Required”，但真相往往藏在三个地方：硬件在喊疼、软件在较真、外部世界在捣乱。咱们挨个唠唠，像修自家电饭煲一样——先听它哪儿响，再摸哪儿烫，最后查插座是不是松了。

1.1 硬件层面锁定机制：安全门联锁、急停信号异常与传感器故障

“我不是不想动，是腿被绑住了。”

全自动打端沾锡机的“锁”，首先是物理级的“安全刹车”。这不是bug，是ISO 13857和GB/T 16855.1白纸黑字写死的硬性要求——安全永远优先于效率。

安全门联锁失效：比如侧门微动开关老化、磁吸不到位、接线松脱，PLC一检测到“门虚掩”，立刻触发安全回路断开，整机进入“冻结态”。常见错觉：“门明明关好了！”——其实差0.3mm，传感器就当你是开着的。
急停信号“假阳性”：急停按钮没按，但线路受潮氧化、端子虚接、甚至隔壁焊机干扰窜入24V信号线，让PLC误读为“有人猛拍红色蘑菇头”。结果？全系统秒变雕塑。
关键传感器集体沉默：送线编码器丢脉冲、沾锡槽温度探头断线、压接压力传感器零漂……PLC一看：“喂，核心参数不可信，宁可停，不能错。”于是默默锁住输出，连伺服使能都给你撤了。

💡 小贴士：这类问题，万用表比经验更诚实。测通断、量电压、看波形——有时候，一根锈蚀的M3接线端子，就是整条线停产两小时的元凶。

1.2 软件与控制系统触发：PLC程序保护逻辑、参数越界报警及授权验证失败

“我记性好，但记的是规矩。”

如果说硬件是肌肉，那PLC就是这台设备的“守门人兼班主任”。它不光干活，还管纪律、查作业、验身份。

PLC内置保护逻辑生效：比如程序里写了“连续3次压接力超限→锁定主轴使能”，结果某天铜线批次偏硬，三次报警后，系统自动挂起，等人工确认复位。这不是故障，是程序在尽责。
参数越界触发软锁：沾锡温度设定值本该≤380℃，你手抖输成480℃，PLC核对工艺库后直接拦截：“超出安全阈值，拒绝执行”，并锁住加热输出通道——它怕锡锅炸了，不是跟你过不去。
授权验证失败（最让人挠头的）：
- 原厂预设的“调试模式密钥”过期（常见于交付1年后未续保）；
- 更换过HMI或PLC模块，但未同步授权文件（尤其西门子S7-1200/1500、三菱Q系列，授权绑定CPU序列号）；
- 甚至——你上次用博途V16上传过程序，但V17打开时自动升级了块属性，导致旧授权失效……
  🌟 晋江速捷自动化科技有限公司提醒您：我们干这行就像开老式保险箱——不是所有锁都需要密码，有些得靠逻辑反推、程序解密、甚至从IO状态倒推控制意图。毕竟，程序丢了不可怕，可怕的是没人记得当初为什么这么写。

1.3 外部因素诱因：电源波动、网络通信中断（如EtherCAT断链）、未完成的固件升级残留

“不是我不行，是外面太吵。”

设备再稳，也架不住环境“使绊子”。

电源“打摆子”：电网瞬时跌落（哪怕只有20ms）、UPS切换延迟、车间大功率设备启停造成的谐波干扰……PLC可能只重启半截，寄存器数据错乱，看门狗没喂上，直接进Bootloader锁死态。
EtherCAT“断链即锁”：打端沾锡机多采用分布式IO+伺服驱动架构，EtherCAT拓扑里任一节点掉线（比如一个远程端子模块通讯超时），主站就会判定“运动控制链不可信”，主动封锁轴使能——这是协议层的安全设计，不是PLC程序写的。
固件升级“卡在半路”：现场工程师半夜赶工升级HMI固件，结果跳闸了；或者升级包校验失败但没提示，残留半截bin文件……下次上电，系统自检失败，干脆拒绝启动，只亮红灯。

⚠️ 特别提醒：这类问题常被归为“玄学故障”。但速捷的工程师包里永远有三样东西——示波器探头、EtherCAT扫描工具、以及一份《该机型固件兼容清单》（别笑，真有厂家把V2.3.1和V2.3.2的CRC校验码搞反了……）。

✅ 总结一句话：
打端沾锡机被锁，90%不是“坏了”，而是“醒了但不敢动”——它在等你确认：安全ok？逻辑ok？权限ok？环境ok？

下章预告 → 【2. 系统解锁与应急恢复操作流程】
不教你怎么“绕过锁”，只告诉你：怎么在合规前提下，最快、最稳、最不留隐患地把它“请回来上班”。
（温馨提示：LOTO不是形式主义，是让你下班能准时喝上那杯热茶的底线保障。）

——晋江速捷自动化科技有限公司｜2017年扎根泉州晋江，服务超10000+工业现场，懂设备，更懂你在产线上的那一声叹气。

——“锁”不是终点，是重启前的一次深呼吸

各位正在配电柜前蹲着、HMI屏前皱眉、或者一边泡面一边查手册的战友：
恭喜你，已经走完了「诊断阶段」——知道它为什么锁，比急着撬锁重要十倍。
现在，我们进入实操环节：不吹牛、不跳步、不教你怎么“暴力跳过授权”，而是像老司机换胎一样——稳、准、有备份、留痕迹、合规矩。

速捷干了7年自动化急救，见过太多“解得开，但第二天又锁”的案例。根源往往不是技术不够，而是：
🔹 忘了上锁挂牌（LOTO），结果复位时伺服突然抖动，差点撞飞料架；
🔹 没备份原参数，强行重刷后温度曲线错乱，锡渣糊满压接头；
🔹 密码重置了，但没同步IO映射表，导致“启动”按钮按下去，实际触发的是“紧急排锡”。

所以这一章，我们不只讲“怎么做”，更讲“为什么必须这么做的道理”。

2.1 标准化解锁步骤：状态诊断→故障代码解读→权限复位（含管理员密码/密钥重置路径）

✅ 口诀：先看、再读、后动，三步不省，省一步，停一天。

▶ 第一步：状态诊断——别急着按“复位”，先让设备“开口说话”

观察三件套：
✅ HMI报警页（截图！哪怕用手机拍，要带时间戳）；
✅ PLC运行灯/ERROR灯状态（常亮？快闪？慢闪？不同品牌含义天差地别）；
✅ 安全继电器模块上的“OK”指示灯（西门子3TK28、皮尔磁PNOZ都靠它说真话）。
连电脑，不盲猜：
用原厂编程软件（TIA Portal / GX Works3 / ISPSoft）在线连接PLC，不下载、不上载、只监控——重点看：
• M区或DB块中是否有Lock_Flag、Auth_Status类标志位被置1；
• Diagnostic Buffer里最近5条错误事件（尤其关注ID 16#0000_0004这类通讯超时，或16#0000_002A这类安全回路断开）；
• 各轴ST状态字（如MC_Power输出是否为“Disabled due to Safety”）。

🌟 速捷小经验：90%的“无报警”黑屏，其实是HMI与PLC的EtherCAT从站地址错位（比如本该是10号站，PLC却在找11号），一查拓扑图，秒定位。

▶ 第二步：故障代码解读——别信翻译软件，信手册附录B

不同品牌“锁机代码”风格迥异：
• 三菱Q系列：Error Code: 001F ≠ “内存出错”，而是“安全CPU未通过双核校验”；
• 西门子S7-1500：0x8000 0001 是“许可证缺失”，但0x8000 0002才是“固件版本不匹配”；
• 台达AS系列：报警E081表面是“通讯异常”，实则常因HMI IP与PLC不在同一网段（别笑，真有人把子网掩码设成255.255.255.0，却给PLC配了192.168.1.100/24，HMI却设成192.168.2.100/24……）
速捷解法：我们建有20+品牌《锁机代码速查矩阵表》（非公开），比如：
🔑 台达DOP系列显示“LOCK-007” → 八成是触摸屏与PLC的“加密握手包”校验失败 → 需用专用工具重写HMI授权密钥，而非重装画面。
🔑 广数GSK-25i数控面板报“Err 4201” → 实为冷却液传感器信号线进水氧化 → 清洁端子后，需在参数#0028手动清零“锁机计数器”，否则下次开机仍锁。

▶ 第三步：权限复位——密码不是万能钥匙，逻辑才是通行证

管理员密码找回 ≠ 直接输入“123456”：
- 西门子博途项目加密？我们不用“破解工具”，而是用项目恢复向导+硬件标识反推法（读取CPU序列号+固件哈希值，匹配原厂授权服务器存档）；
- 三菱GX Works3工程文件加了“项目保护”？我们不爆破，而是解析LDF文件结构，定位加密密钥存储偏移量，结合原始交付文档中的“种子码”还原；
- 国产HMI（如昆仑通态、威纶）忘了密码？支持Bootloader强制清除+配置模板一键恢复（注意：此操作会清空画面，但速捷备有客户历史版本云库，3分钟找回旧版）。
独家能力提醒：
当程序完全丢失、连梯形图都打不开时，速捷工程师能根据现场IO接线图 + 设备动作时序（比如“送线→剪线→剥皮→沾锡→压接”六步节奏），用PLC指令集反向推演控制逻辑，重建关键功能块——这不是玄学，是7年修了3200+台打端机练出来的“设备语感”。

2.2 安全合规操作规范：上锁挂牌（LOTO）执行要点、手动模式切换与机械零点确认

⚠️ 重要声明：以下所有操作，必须在完成LOTO后进行。这不是流程，是底线。

▶ 上锁挂牌（LOTO）——不是走形式，是保命动作

三锁原则（针对打端沾锡机典型风险点）：
① 主电源锁：断开电控柜总空开，并挂“禁止合闸”牌（双人确认，拍照留痕）；
② 气源锁：关闭气动压接头供气阀，排空储气罐压力（指针归零才算）；
③ 机械锁：用专用销钉锁定送线轮轴、压接模组滑轨（防止误动作夹手）。
速捷铁律：
解锁前，必须由操作员+维修员双人签字确认LOTO完成；复位后首次试运行，必须全程手动点动（JOG）+低速（≤30%额定速度）+单循环验证，确认无异响、无偏移、无异常温升，才可转入自动模式。

▶ 手动模式切换——让设备“听话”，而不是“硬掰”

切换前必做三件事：
✅ 关闭所有伺服使能（通过HMI“手动模式→伺服OFF”或PLC软开关）；
✅ 将“自动/手动”旋钮打到MANUAL，并确认PLC内部Manual_Mode = TRUE；
✅ 检查各轴是否处于“允许手动移动”状态（如沾锡槽升降轴需确认加热已停止、锡液已冷却）。
特别注意：部分机型（如新代控制器）的手动模式下，仍会执行温度保护逻辑——若沾锡槽当前温度＞120℃，即使手动也无法升降，这是防烫伤的硬逻辑，不是故障。

▶ 机械零点确认——别让“复位”变成“错位”

打端沾锡机对位置精度要求极高（压接深度±0.05mm），零点漂移=批量不良。
标准复位流程：
① 手动将送线轮退至机械限位开关（常闭型）；
② 在PLC中执行Home_All_Axes指令（勿用HMI单轴回零）；
③ 观察各轴编码器反馈值是否归零（重点看压接头Z轴、沾锡槽Y轴）；
④ 最后一步，用塞尺实测压接头与砧板间隙，确保为0.10±0.02mm——这才是真正的“零点”。

💡 速捷工程师包里永远有把0.1mm塞尺。不是矫情，是怕你凭感觉调完，首件拉力测试不合格，返工两小时。

2.3 数据与配置保护策略：解锁前备份当前工艺参数、IO映射表及沾锡温度曲线记录

📌 记住：恢复≠还原，备份才是真正的应急保险丝。

▶ 备份三件套（缺一不可）：

项目	备份方式	速捷建议
当前工艺参数	导出CSV或Excel（含：送线长度、剥皮长度、沾锡时间、压接力、预压深度）	✅ 用U盘导出时，文件名标注日期+班次（例：`DT20240615_NightShift_Params.csv`）
IO映射表	截图PLC符号表+物理地址对照图（尤其X/Y输入点、Q/M输出点分配）	✅ 速捷提供《IO快速对照卡》模板，10秒填完，贴在电控柜内侧
沾锡温度曲线	HMI历史趋势截图（至少包含：升温段、恒温段、降温段各10分钟）	✅ 同步导出`.csv`原始数据，避免HMI压缩失真

▶ 备份后，再做三件事：

U盘杀毒+只读设置（防病毒篡改、防误格式化）；
上传至客户指定NAS或速捷云备库（加密传输，保留30天）；
手写备份清单，双人签字，粘贴于HMI背面（内容：备份时间、操作人、文件完整性校验码MD5）。

🌟 为什么这么较真？
曾有客户解锁后发现“沾锡时间变短了”，查备份才发现：上周调试时临时调过参数，但没存档——那张被揉皱的便利贴，就是唯一证据。
速捷的备份，不是为“以防万一”，而是为“万一之后，还能回到昨天”。

✅ 本章结语：
系统解锁，不是和设备较劲，而是和自己的习惯较劲——慢一点，多看一眼，多记一笔，反而最快。

下章预告 → 【3. 长效预防机制与智能化运维升级方案】
从“救火员”升级为“防火员”：教你用双冗余回路防误锁、用PLC看门狗自愈、甚至让设备自己发微信告诉你：“喂，我的送线轮寿命只剩127小时了。”

——晋江速捷自动化科技有限公司｜2017年扎根泉州晋江，服务超10000+工业现场，修过比亚迪的产线、中国烟草的包装机、恒安纸业的高速卷绕设备……
我们不卖“永不断电”的神话，只提供“断了也能快回来”的底气。

——从“修完就走”到“走后还盯着它干活”

各位刚合上配电柜、擦完锡渣、把塞尺收进工具包的老师傅、技术主管、产线经理：
恭喜，你已经成功把一台锁死的全自动单头打端沾锡机，从“黑屏+报警+全员围观”的紧急状态，拉回了“能跑、能稳、能交货”的健康线。

但速捷干这行有个老习惯——
修完不急着开单，先蹲在设备旁边看三分钟：
✅ 它运行时送线轮有没有微抖？
✅ 沾锡槽加热曲线是不是比上周多花了12秒才恒温？
✅ 压接头每次回零，编码器反馈值波动有没有悄悄放大？

因为——
> 🔧 真正的高手，不在故障发生后多快修好；而在故障发生前，让设备自己举手说：“我快不行了。”

这一章，我们不聊“怎么解”，专讲“怎么让它少锁、不乱锁、锁了也能自己爬起来”。
不是画大饼，不是推新硬件，而是用可落地、可验证、不增加操作负担的方式，把“被动抢修”变成“主动养生”。

3.1 预防性维护体系构建：关键部件寿命监控与预警阈值设定

打端沾锡机不是手机，它不靠“系统提示更新”，它靠“零件喊累”。
而多数停机，不是突然崩，是悄悄累——像送线轮磨损0.03mm，压接头弹簧疲劳5%，沾锡槽加热管功率衰减8%……这些数字，肉眼看不出，但PLC记得住。

▶ 我们不搞“定期保养表”，只做“寿命仪表盘”

关键部件	监控方式	预警逻辑（速捷实测阈值）	客户现场效果
送线轮（橡胶/聚氨酯材质）	PLC累计脉冲计数 + 视觉辅助校验（选配）	当送线长度误差连续10次＞±0.15mm → 触发`Wear_Alert_Level1`（建议检查）；累计送线米数≥80,000m → `Wear_Alert_Level2`（建议更换）	某食品包装厂将更换周期从“每月盲换”优化为“按实际磨损换”，年省备件费37%，不良率下降0.8%
沾锡槽加热模块（SSR+热电偶）	实时采集加热电流+温度斜率+PID输出饱和度	若升温时间比基准值延长＞18%，且SSR导通占空比持续＞95%超5分钟 → 判定为“加热效率衰减”，推送预警	某线缆厂避免3次因锡液不达标导致的整批返工（单次损失≈2.3万元）
伺服端子压接头（气动+伺服复合执行）	记录单次压接电流峰值+位移传感器反馈残余量	单日压接力标准差＞±12N，或Z轴回零偏移量连续3班次＞0.04mm → 启动`Calibration_Check`提醒	恒安纸业某产线实现“零错位压接”，首件合格率稳定在99.97%

🌟 速捷不卖“预测性维护”概念，只交付“看得见的预警”：
- 所有预警以HMI弹窗+短信（可选）+企业微信消息三级同步；
- 预警内容带处置建议卡（例：“送线轮预警Level2 → 请查：①轮面是否起毛 ②张力传感器零点是否漂移 ③参考速捷《轮组更换视频指南》第2分17秒”）；
- 所有数据自动存入客户本地数据库，不上传云端，不绑定平台——你的设备数据，你说了算。

3.2 系统级防锁优化：双冗余安全回路、PLC看门狗自愈、离线基础运行许可

很多“锁”，本质是系统太较真——一点小异常（比如安全门信号抖动20ms），它就直接“熔断”，连商量都不带。
这不是严谨，是过敏。

速捷的思路很朴素：
给安全逻辑加个“缓冲垫”，给控制系统装个“重启键”，给停产风险留条“应急车道”。

▶ 双冗余安全回路：不怕断，就怕误断

不再依赖单一安全继电器或单路门磁开关；
改为：机械限位开关（常闭）+ RFID门锁识别（读取ID）+ 光幕信号（区域覆盖）三选二逻辑；
即使光幕被飞屑短暂遮挡，只要门锁ID和限位开关正常，设备照常运行；
若三路全失，才触发硬停——但此时，HMI已提前3秒弹出：“检测到安全信号异常，请检查光幕镜面”，而非直接黑屏锁机。
✅ 已在比亚迪某电池极耳打端线落地，误锁率下降92%，换型调试时间缩短40%。

▶ PLC看门狗自愈功能：不是等死，是自己爬起来

在主程序中嵌入独立看门狗任务块（Watchdog Task），每200ms扫描一次：
• 安全标志位是否异常置位；
• EtherCAT主站与关键从站通讯是否超时；
• 温度/压力/电流等核心工艺变量是否持续越界＞30秒；
若发现软性异常（非硬故障），自动执行：
→ 切换至“降级模式”（如：暂停自动循环，保留手动点动+温度维持）；
→ 触发内部复位（不清除DB块，不丢失工艺参数）；
→ 尝试重连EtherCAT拓扑（无需断电重启）；
→ 5秒后若恢复正常，自动回归自动模式，并记录事件：“自愈成功 @ 2024-06-15 14:23:08”。
💡 这不是“重启大法”，而是像人打个喷嚏后继续工作——不影响节奏，只修正偏差。

▶ 离线模式下的基础运行许可：没网？也能撑到你来

当网络中断、HMI离线、甚至工程师手机没信号时：
- PLC内置一套最小可行控制逻辑（MVC Logic）：
  • 保持沾锡槽恒温（PID闭环独立运行）；
  • 允许手动送线+单次压接（供首件验证）；
  • 记录所有操作日志到SD卡（掉电不丢）；
- HMI黑屏≠停机，只是“暂时失语”——只要PLC在跑，设备就在呼吸。
  🌐 某环保设备厂在山区变电站项目中，遭遇48小时无4G信号，靠此功能维持关键工序不停，保住交付节点。

3.3 数字化运维延伸：IoT网关远程诊断、AI异常模式识别、OTA安全补丁推送

别误会——我们不鼓吹“万物上云”，但承认一件事：
有些问题，真得靠“千里眼+大数据脑”才能揪出来。
比如：同一品牌打端机，在5家客户厂里，每月15号凌晨3:17都报一次Err_482（安全回路瞬时开路）……
人工查？查到天亮也只当巧合。
AI聚类？一眼锁定：是某批次安全继电器在低温高湿环境下触点氧化，需统一更换型号。

▶ IoT网关集成：不是为了炫技，是为了“少跑一趟”

速捷定制IoT网关（基于树莓派+工业隔离RS485+4G/WiFi双模），即插即用：
✅ 对接PLC（支持西门子/三菱/台达/汇川等主流协议）；
✅ 加密上传设备状态、报警日志、IO实时值（非原始数据流，仅结构化摘要）；
✅ 支持远程VNC直连HMI（经客户授权，带操作审计水印）；
客户侧零改造：网关装在电控柜角落，一根网线+一个电源，不改原有线路。
📱 效果：泉州某纺织厂维修响应时间从平均4.2小时→1.1小时；深圳客户实现“工程师出发前，已把故障定位到X32端子松动”。

▶ AI异常模式识别：给设备装个“记忆+推理”大脑

速捷云平台训练轻量化LSTM模型（部署在客户边缘服务器或速捷私有云），专注三件事：
① 频繁误锁聚类分析：自动归并相似报警组合（如E081+E012+E007高频共现 → 指向HMI与PLC时钟不同步）；
② 参数漂移趋势预警：比对历史同工况数据，提前72小时提示“沾锡温度PID积分项持续增大 → 加热模块老化初显”；
③ 人员操作画像：识别高频误操作序列（如“未确认安全门关闭→强制复位→锁机”），生成《班组操作规范短视频》，推送给对应产线。
🤖 不是替代老师傅，而是让老师傅的经验，变成系统里的“隐形教练”。

▶ OTA安全补丁推送：像手机更新一样，安静、可靠、可回滚

针对已知漏洞（如某版本GX Works3工程加密逻辑缺陷、某HMI固件在断电瞬间易丢失授权），速捷提供：
✅ 签名认证补丁包（SHA256校验+硬件密钥验签）；
✅ 静默安装模式（设备夜间待机时自动下载+校验，次日开机生效）；
✅ 一键回滚机制（若补丁引发新问题，30秒内恢复至上一稳定版本）。
🔐 所有补丁均通过CNAS认证实验室测试，不碰客户工艺逻辑，只修复底层通讯、授权、时序类风险——安全，但绝不越界。

✅ 本章结语：
预防，不是买一堆传感器贴满机器；而是让设备学会“表达疲惫”，让系统懂得“宽容小错”，让运维拥有“未卜先知”的底气。
