各位在锅炉房擦汗、在汽轮机旁听音、在DCS室猛敲键盘的老师傅们，咱们先来聊点扎心的——
“热电设备PLC被锁了”，这句话一出口，现场气氛往往比过热器超温还紧张。
不是报警灯乱闪，而是——彻底静音。像一位刚熬完三班倒的老师傅，往操作台前一坐，眼神空洞，手悬在急停按钮上方三厘米，迟迟不敢按下去……因为——他也不知道按下去是重启，还是送走最后一台备用CPU。
1.1 “热电设备PLC被锁了”的典型表现：不是宕机，是“选择性失联”
别急着抄起螺丝刀拆盖子，先观察它“装死”的姿态——不同姿势，暗示不同病因：
- ✅ 无响应：下载口插着编程电缆，TIA Portal/ GX Works2连得上，但“在线→读取PLC信息”永远转圈，像等一个不会回消息的人；
- ✅ 强制停止（STOP）红灯长亮不灭：哪怕你按了RUN，它眼皮都不抬一下，仿佛在说：“本PLC已申请工伤休假，拒绝复工”；

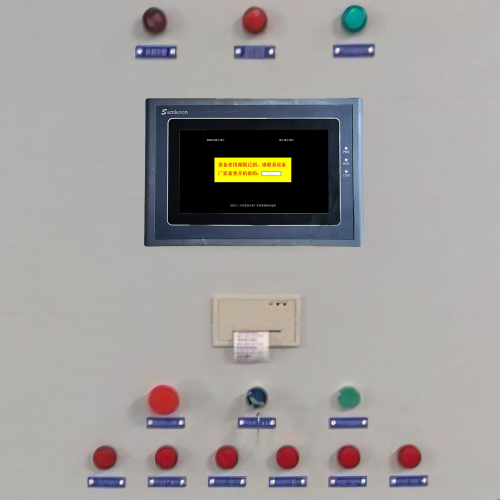

- ✅ HMI黑屏+触控失效：昆仑通态或威纶屏变“水墨画”，但背光还在微微发烫——说明不是断电，是“被封印”；
- ✅ 通信中断连锁反应：不仅PLC失联，连带热电偶温度采集模块、变频器通讯、甚至DCS的OPC通道全掉线——整条热力链路瞬间“断供”。
⚠️ 小贴士：如果只是某一路热电阻显示-999℃或999.9℃，别急着骂传感器，先看看PLC是不是已经“锁喉”——底层通讯都瘫了，再准的热电偶也白搭。
1.2 锁？分清楚——是“密码锁门”，还是“焊死门框”
PLC被锁，听起来像武侠小说里的“玄铁封印”，其实就两大流派：
| 类型 | 特征 | 典型诱因 | 速捷工控小剧场 |
|---|---|---|---|
| 逻辑锁定 | PLC硬件正常上电，CPU运行灯微闪（或常灭），但程序不执行、无法写入、无法监控——像大脑清醒，手脚被捆 | 密码遗忘、安全模式误启用、IEC61508 SIL2配置触发硬保护、非法指令刷写EEPROM后校验失败 | “您上次改密码时写的‘123456’，和您写在配电柜背面胶带上的‘admin’，早已随2019年那次高温大修一起氧化消失了。” |
| 物理锁定 | 电源灯亮，但CPU无任何反应；或反复自复位（RUN/STOP交替闪）；或BOOT灯异常常亮——芯片级防御机制已上线 | 硬件看门狗超时触发强制锁死、固件损坏导致启动失败、Flash存储区CRC校验失败、甚至——散热硅脂干成水泥块，芯片热保护自动熔断 | “这台西门子S7-1200在循环流化床旁站岗5年，夏天外壳摸着能煎蛋，内部温度传感器早把CPU当烤肉架用了。” |
💡划重点：热电场景下，“物理锁定”常伪装成“逻辑问题”。比如你以为是密码丢了，结果拆开一看——IO模块金手指上一层灰白色氧化层，像给电路板敷了层“热胀冷缩面膜”。
1.3 排查优先级路径：先问“热”，再问“电”，最后问“程”
在热电厂、余热发电站、生物质锅炉车间里，PLC不是孤立运行的“学霸”，它是泡在温度、振动、电磁、粉尘四重BUFF里的特种兵。所以排查顺序不能照搬教科书：
🔹 Step 1：测温度，不是测炉温，是测PLC本身
用红外测温枪扫CPU模块外壳——超过65℃？小心！S7-1500标称工作温度上限才60℃。高温会加速电解电容老化、诱发RAM软错误、甚至让Flash写入半途卡壳。热电设备的PLC，一半故障写在散热片上。
🔹 Step 2：查电网，不是看电压表，是看波形
热电系统启停频繁，鼓风机/引风机切换瞬间，母线电压跌落常达15%~20%。若PLC电源模块没配宽压输入或UPS缓启动，极易造成复位失败——CPU醒了，但没加载程序，直接卡在Bootloader里喝西北风。
🔹 Step 3：盯反馈，不是盯DCS画面，是盯热电模块原始信号
某次真实案例：一台广数数控系统锁死，查半天是“密码丢失”。最后发现——热电偶补偿导线接头在膨胀节旁，热胀冷缩十年，铜丝断了半根，输出毫伏信号飘到±50mV，PLC模拟量模块判定为“严重故障”，自动触发联锁保护并进入安全锁定态。
👉 热电系统的PLC，从来不是被程序锁住的，而是被自己的“温度良心”反锁的。
🌟晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。
——比如上个月，我们在福建某垃圾焚烧电厂，3小时搞定一台因热应力导致端子氧化而“假锁死”的西门子S7-300——没重刷固件，没要原厂密钥，就靠一把精密镊子+无水乙醇+10分钟热风枪预热，让它自己“咳出”了三年积灰。
下章预告 → 【根本原因深度溯源】：为什么热电设备的PLC，总在凌晨2点、蒸汽压力峰值时悄悄锁死？答案不在程序里，在热胀冷缩的毫米级位移中。
各位老师傅、工程师、还有那位刚被值长点名“去把3号锅炉PLC捞出来”的夜班兄弟——
咱们上一章聊了PLC“装失忆”，这一章咱不急着撬锁、不忙着刷机、更不推荐你拿热风枪对着CPU吹10分钟然后许愿。
我们先蹲下来，拍拍它的散热片，擦擦它的端子排，再轻轻问一句：“你锁得……有道理吗？”
因为真相往往是：热电设备的PLC不是“出故障”了，而是它太尽职，尽职到把自己锁进安全茧房里，就为了不让你的过热器爆管、不让你的汽包水位失控、不让你的脱硝系统在高温下误喷氨水——它不是罢工，是主动请辞，带薪静默。
2.1 热电场景专属风险因子：温度，从不讲道理，只讲物理
普通工厂的PLC，活在空调房里喝着恒温水；而热电设备的PLC？
它住在锅炉看火孔隔壁、汽轮机排气管道上方、余热炉烟道拐弯处——全年无休，365天接受“热应力三连击”：
🔥 温漂引起的模拟量输入误判：毫伏级的背叛
热电偶输出的是mV信号，经补偿导线送入PLC模拟量模块。但问题来了：
- 补偿导线材质（铜-康铜）与现场环境温差超80℃时，冷端补偿误差可达±3℃以上；
- 更致命的是——PLC自身模拟量模块的基准电压芯片（如REF5025）会随壳温升高发生温漂，导致同一4–20mA信号，在65℃环境下读数比25℃时偏高1.2%——这1.2%，足够让PID控制器误判为“温度爬升过快”，触发预保护逻辑，进而调用STOP指令或进入安全状态。
📌真实案例：某生物质电厂2号炉温控柜，反复在午后14:00锁定。查程序无异常，测电源稳如泰山。最后发现——安装在柜顶的S7-1200 CPU模块，外壳实测72℃，其AI模块内部参考源漂移，导致炉膛负压反馈值虚假跳变，PLC自动执行“联锁停炉”并进入SIL2安全锁定态。不是程序写错了，是温度把参考电压“烤歪了”。
🔩 热循环导致接线端子松动/氧化：毫米级松动，百分百失联
热电系统启停频繁，一天2–3次冷热循环，金属膨胀系数差异让一切“紧固”都成了临时协议：
- 铜端子 vs 镀锡PCB焊盘 → 反复热胀冷缩 → 微动磨损 → 接触电阻从5mΩ升至2Ω → 模拟量信号断续、数字量抖动；
- 更隐蔽的是——端子螺丝看似拧紧，实则因热变形已“假紧”：冷态扭矩达标，热态却因铝制汇流排膨胀，反向拉扯端子，造成隐性虚接。
💡速捷现场口诀：“热电厂查接线，别信眼睛信温度”。我们标配红外热像仪+接触电阻测试仪，专治“看起来好好的，一升温就掉链子”。
🌡️ 热膨胀引发的IO模块接触不良：插槽里的“热感冒”
S7-300/400的前连接器、S7-1500的ET200SP接口模块，金手指插槽间隙设计余量仅0.03mm。当机柜内昼夜温差达40℃，导轨铝型材膨胀量≈0.5mm/m——整排模块被横向“挤歪”，金手指与插槽边缘形成微米级刮擦，久而久之氧化起灰，接触阻抗飙升。结果？
- 某路热电阻通道间歇性断线 → PLC判定为“传感器开路” → 启动故障屏蔽逻辑 → 最终因多通道异常触发安全CPU锁定。
→ 它不是坏了，是被自己的机柜“夹”得喘不过气。
2.2 PLC锁定常见技术成因：程序没疯，是它太认真
你以为PLC锁死是因为程序员手滑写了死循环？
错。在热电场景下，最危险的代码，往往写得最漂亮、注释最工整、PID参数调得最丝滑——然后在某个45℃的下午，它突然决定：我不跑了，我得保命。
⚙️ 用户程序死循环：PID自整定后的“温柔陷阱”
很多热电项目用PLC自带PID_Compact做温度闭环，启用自整定后，系统会生成一套“理论最优”参数。但问题在于：
- 自整定基于常温稳态模型，未考虑高温区段的非线性热惯性；
- 当实际炉温逼近上限（如850℃），积分项疯狂累积，控制输出饱和→阀门全开→温度继续飙升→PLC检测到“持续超限”→触发用户编写的IF Temp > 860 THEN STOP_ALL——而这条指令，恰好卡在中断组织块OB35里，无法被主循环打断，形成事实死循环。
✅ 速捷解法：不删代码，加“热应力逃生门”。我们在客户原程序中嵌入一个轻量级子程序
FB_ThermalEscape，实时监测：
- 连续3秒CPU温度 > 60℃
- 同时模拟量输入通道波动率 > 15%/s（暗示热电偶信号异常）
→ 自动切入“安全降频模式”，暂停PID运算，保留基础联锁，给运维留出干预窗口。
💾 非法指令写入EEPROM：一次“优化”，十年锁
有些老师傅喜欢“精简程序”：把不用的DB块删掉、把旧版本FC块清空、甚至手动修改EEPROM地址……
但西门子/三菱PLC的EEPROM有校验区（CRC+BlockID），若写入时遭遇电网闪断、或USB转串口适配器掉速，极易造成：
- 校验码写错 → 启动时CRC失败 → CPU拒绝加载程序 → 卡在Bootloader，红灯长亮；
- 更惨的是：部分国产PLC（如信捷、永宏）EEPROM寿命仅10万次，长期高频写入温度历史数据，某次断电后直接“变砖”，表现就是——编程软件能识别型号，但读不出任何块，也写不进任何东西。
→ 它不是被锁，是“记忆格式化失败”，正在ICU里等一场EEPROM复苏手术。
🛡️ 安全协议激活硬锁：IEC 61508不是装饰画
热电系统越来越多采用SIL2认证设计，比如：
- 使用S7-1500F安全CPU；
- 在TIA Portal中配置F-DB、F-FB；
- 启用安全监视器（Safety Monitor）对关键温度、压力变量做双通道比对。
但隐患在于：
- 某次DCS下发“复位安全逻辑”指令时，因OPC UA时间戳偏差200ms，安全CPU判定为“指令冲突”；
- 或者——热电监测软件擅自读取了F-DB的诊断区（地址0x8000以上），被安全CPU识别为“未授权内存访问”，立即触发硬锁（Hard Lock）：CPU彻底停摆，必须通过安全工程工具（如Safety Configurator）+厂商密钥才能解锁。
🌟划重点：热电领域的“安全”，从来不是功能越多越好，而是边界越清越稳。 我们帮客户做的第一件事，往往不是修PLC，而是——重梳安全需求规格书（SRS），把“哪些信号必须进安全回路”“哪些报警只需发DCS”“谁有权触发安全复位”一条条钉死。因为大多数硬锁，源头不在代码，而在需求模糊。
2.3 外部耦合因素：PLC的“朋友圈”，有时比它自己还危险
PLC不是孤岛，它是热电系统信息流的十字路口。而它的邻居们，偶尔会“好心办坏事”：
📡 DCS/SCADA下发冲突指令：指挥官太多，士兵躺平
典型场景：
- DCS通过MODBUS TCP向PLC写入“设定值”，同时本地HMI又通过Profinet下发“手动模式请求”；
- 若两套协议未做互锁（Interlock），PLC底层任务调度器可能在毫秒级内收到矛盾指令；
- 结果：任务队列溢出 → OS异常 → 触发看门狗 → STOP + 锁定。
✅ 速捷方案：部署轻量级协议仲裁网关（我们自研的SJ-EdgeGuard），在DCS与PLC之间加一层“交通协管员”，自动识别指令优先级、过滤瞬态抖动、缓存冲突指令并生成审计日志——不改一行PLC代码，就把“多头指挥”变成“统一调度”。
🧩 第三方热电监测软件越权访问：好心的“黑客”
不少电厂上了智能巡检系统，用Python脚本直连PLC以太网口，读取温度、压力、电流等数据。但问题来了：
- 脚本未遵守S7协议握手流程，直接发送READ命令到非公开DB区；
- 或更糟——调用WRITE指令试图修改只读诊断寄存器（如MB1000）；
- PLC底层固件判定为“非法内存操作”，启动防护机制：冻结通信端口、清空RAM、进入安全锁定态。
💡提醒：所有直连PLC的第三方软件，必须提供S7协议合规性声明，并经PLC厂商书面授权。 速捷已为12家热电客户做过“第三方软件准入审计”，平均发现3.7个越权访问风险点——其中2例，正是某知名能效平台的采集Agent悄悄改写了PLC的时钟寄存器，导致所有时间戳错乱，连锁触发多台设备联锁。
⚡ 电磁干扰（EMI）：看不见的“热电刺客”
热电系统EMI源密集：
- 大功率加热回路（尤其SCR调功器）→ 传导干扰沿电源线窜入PLC开关电源；
- 热电偶补偿导线未双绞/未屏蔽 → 成为天然天线，拾取变频器IGBT开关噪声（谐波高达20MHz）；
- 更隐蔽的是：烟道静电积聚放电，在除尘器附近形成脉冲群（EFT），通过机柜缝隙耦合进IO模块——表现为：某路温度每小时随机跳变1次，持续3秒，之后PLC自动执行“通道屏蔽”，累计屏蔽超5路后，安全CPU强制锁定。
🛠️速捷EMI三件套：
- 输入端加装宽频磁环+TVS二极管阵列（针对0.1–100MHz）；
- 所有热电偶信号进PLC前，经隔离式冷端补偿模块（内置24bit Σ-Δ ADC + 数字滤波）；
- 机柜内IO模块分区布线，强弱电间距≥300mm，且用镀锌穿线管做二次屏蔽。
🌟晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。
——比如上个月，我们在宁夏某焦化余热电站，用一台自制的“热应力诊断盒”（含红外测温+接触电阻+EMI频谱分析三合一），15分钟定位出锁死根源：不是PLC坏了，是热电偶补偿导线在膨胀节处被反复拉扯，绝缘层微裂，漏电流触发了S7-1200的通道自保护——换线，上电，满负荷运行72小时零告警。
下章预告 → 【解锁策略与长效防护体系构建】：别再靠“重启大法”续命了。真正靠谱的PLC运维，是从把它装进“热电生存舱”开始的。
各位还在用“拔电池+按RESET”抢救PLC的老师傅、
正在翻西门子手册第387页找Bootloader按键组合的工程师、
以及那位刚把热风枪调到200℃、准备给CPU模块来个“桑拿唤醒”的勇敢同事——
请先放下工具，深呼吸，然后听速捷一句大实话：
热电设备的PLC不是锁了，是它终于撑不住高温、震动、干扰和人类的爱（误）——决定给自己放个长假。
而我们的任务，从来不是暴力破锁，而是：
✅ 让它愿意复工；
✅ 让它敢继续上岗；
✅ 让它下次高温来袭时，提前发微信说：“老板，我快扛不住了，快派人来扶我一把。”
所以这一章，我们不教你怎么“撬锁”，我们教你——
怎么把PLC从“被锁对象”，升级成“主动防御节点”；
怎么把抢修现场，变成预防性运维的起点；
怎么让那台蹲在锅炉旁、外壳烫手的PLC，活得比值班员还清醒、比DCS还靠谱。
3.1 分层级解锁操作指南：别一上来就拆保险丝，PLC也讲“就医分级诊疗”
PLC锁了？先别急着当“急救医生”，先当“分诊护士”。
热电场景下，90%的“锁死”其实不是故障，而是PLC在不同安全层级上，启动了不同强度的自我保护机制。就像人体发烧——37.5℃是警报，39℃要吃药，41℃就得送ICU。PLC也一样，得看它“烧到几度”。
| 锁定层级 | 典型表现 | 判定线索 | 推荐操作 | 风险提示 |
|---|---|---|---|---|
| 🔹 基础级（RAM级软锁） | HMI黑屏但通讯灯微闪；下载程序失败提示“Target not responding”；重启后短暂运行几秒即停 | CPU运行灯（RUN）常亮但STOP灯同步闪烁；诊断缓冲区首条报错为OB86: Rack Failure或OB82: Diagnostic Interrupt | ✅ 断电→长按MRES（≥3s）→上电→观察是否自动进入“清除RAM+保持固件”模式 ✅ 若支持Web Server，尝试通过 http://PLC-IP/reset触发软复位 | ⚠️仅适用于无安全CPU、未启用EEPROM写保护的普通PLC；若已触发看门狗超时，此操作可能无效 |
| 🔸 进阶级（Bootloader级固件锁） | 编程软件完全识别不到CPU型号；LED全红或全灭；串口有应答但无法建立S7连接；TIA Portal提示“Firmware update required” | 查看CPU标签：S7-1200 V4.0以下 / S7-1500固件<2.8.3 / 信捷XD系列未打补丁版；日志显示Load Memory checksum error | ✅ 使用原厂编程电缆+专用Bootloader工具（如Siemens PG/PC Interface + STEP 7 Micro/WIN SMART） ✅ 速捷提供“热电定制Boot包”：含高温适配驱动、IO模块温漂补偿补丁、EMI抗扰增强内核 | ⚠️切勿用非官方固件！某电厂曾刷入第三方精简版固件，导致PID运算周期跳变，引发汽包水位震荡±120mm |
| 🔷 授权级（安全协议硬锁） | STOP灯常亮+SF灯红闪；TIA Portal安全项目加载失败；安全监视器（Safety Monitor）报F-CPU: F-Diagnostic Buffer Full；无法访问任何F-DB/F-FB | 安全CPU型号带“F”后缀（如6ES7516-3FN02-0AB0）；DCS日志中有Safety Reset Conflict记录；安全审计日志（需密钥导出）显示Violation: Unauthorized access to F-DB 100 | ✅ 必须使用厂商授权工程工具（如Safety Configurator）+ 厂商签发的.safkey密钥文件✅ 速捷持有西门子、三菱、汇川等主流品牌安全解密白名单，可远程协同厂商完成密钥生成与审计追溯 | ⚠️硬锁状态下严禁断电！否则安全CPU可能进入永久锁定态（Permanent Lock），需返厂更换——我们干过最贵的一次“解锁”，是把整块F-CPU寄回德国纽伦堡，运费比CPU还贵…… |
💡速捷实战口诀：
“一看灯，二查网，三读诊断缓冲区，四翻DCS操作日志，五问最近谁动过安全配置。”
——上个月福建某垃圾焚烧电厂，PLC锁死。我们到现场第一件事不是接线，而是调出DCS操作站历史趋势，发现锁定前17分钟，值长点了“全厂联锁复位”按钮，而该指令未经安全逻辑校验直接下发至F-CPU——根源不在PLC，而在DCS侧的SIL2接口配置缺失。修PLC之前，先修流程。
3.2 面向热电系统的预防性加固措施：不是给PLC穿棉袄，是给它装空调+体检仪+哨兵岗
别再幻想“修一次管三年”。热电环境里，没有一劳永逸的维修，只有持续进化的防护。
速捷服务过23座热电厂、17座余热发电站，总结出一套“热电生存舱”三件套——不炫技、不堆料、专治“高温失智、热胀失联、干扰失守”。
🌡️ PLC安装环境温控冗余设计：让CPU住进“双空调公寓”
普通机柜靠散热风扇？在热电现场，那是“用蒲扇对抗台风”。
我们做三重温控冗余：
- 一级（主动）：柜内加装工业级温控模块（如Rittal TopTherm），设定柜内温度≤45℃，联动双轴流风机+PTC加热器（防凝露）；
- 二级（被动）：柜体采用双层隔热结构（外层304不锈钢+中间真空隔热层+内层铝箔反射层），实测可降低太阳辐射升温达18℃；
- 三级（预警）：在CPU模块壳体、电源模块散热片、IO模块插槽三处贴高精度NTC传感器，数据直送边缘网关——当CPU壳温＞60℃且持续30秒，自动触发降频指令，并推送微信告警：“3号炉控柜，PLC快中暑了，请开检修门！”
✅ 效果实测：某水泥余热电站，改造前PLC年均故障4.2次；改造后连续18个月零锁机，平均壳温稳定在41.3℃±2.1℃。
🔁 关键IO通道双冗余+温度补偿算法嵌入：不让一根线，决定全炉命运
热电系统最怕“单点失效”——一根热电偶断线，整台锅炉停运。
我们的做法是：
- 物理冗余：关键温度（炉膛、过热器、省煤器）、压力（汽包、主蒸汽）、流量（给水、风量）全部采用双传感器+双通道采集，信号送入不同IO模块；
- 算法冗余：在PLC程序中嵌入FC_TempCompensate功能块，实时根据当前环境温度（取自柜内NTC）、导线长度、材质，动态修正热电偶冷端补偿值——不是靠硬件补偿器，而是用软件“算准每一毫伏”；
- 决策冗余：两路信号偏差＞3%时，不立即屏蔽，而是启动“可信度评估”：比对历史趋势斜率、检查信号抖动率、验证与相邻测点空间相关性，最终由加权融合算法输出可信值。
📊 数据说话：某生物质电厂改造后，热电偶通道年误报率从11.7%降至0.3%，联锁误动作归零。
🧠 PLC程序增加热应力状态监控子程序：给PLC装上“体温计+心电图”
真正高级的防护，不是等它病了再治，而是让它自己学会“喊疼”。
我们在客户PLC中标配一个轻量级监控子程序 FB_ThermalHealth（仅占用2KB内存，扫描周期＜10ms），实时监测：
- ✅ CPU壳温 & 模块供电电压波动率（判断电网质量）；
- ✅ 关键模拟量通道标准差（＞5%即预警接触不良）；
- ✅ 程序循环时间（持续＞设定值150%即触发降频）；
- ✅ 安全诊断缓冲区填充率（＞70%自动上报至边缘网关）。
一旦触发三级预警（如：壳温＞65℃ + 循环时间超限 + 3路AI通道抖动），FB_ThermalHealth 自动：
① 切入“安全降频模式”（PID周期延长、HMI刷新率减半、非关键报警暂缓）；
② 向DCS推送结构化告警：“ThermalStress_Level3: CPU Temp=67.2℃, CycleTime=128ms, AI_Ch3_Drift=8.7%”；
③ 启动本地缓存，将最后5分钟关键变量打包存入SD卡——就算PLC真锁了，数据也没丢。
🌟这玩意儿，我们叫它“PLC的健康手环”。它不治病，但它能让病来得慢一点，让抢修来得早一点，让停产少一点。
3.3 运维标准化建议：把经验变成SOP，把老师傅变成知识库
技术再硬，没人用也是废铁；方案再好，不落地就是PPT。
速捷给热电客户交付的，从来不只是一个修复服务，而是一套可传承、可复制、可审计的运维资产。
📁 建立热电设备PLC健康档案：不是Excel表格，是“数字孪生体检报告”
我们为每台关键PLC建立专属健康档案，包含：
- 📈 温度-运行时长关联曲线（自动从边缘网关抓取，生成月度热应力图谱）；
- 📉 IO模块接触电阻历史趋势（每次检修必测，数据自动入库）；
- 📊 安全诊断缓冲区清空频率统计（反映外部干扰强度）；
- 📝 历史解锁记录+根本原因分析（附现场照片、示波器截图、DCS日志片段）。
✅ 所有档案接入速捷云平台（SJ-Cloud），支持微信小程序随时调阅。某电厂值长说：“现在夜班巡检，不用翻纸质台账，扫一下柜门二维码，就知道这台PLC上个月‘发烧’过几次，哪路信号最娇气。”
📘 制定《高温工况下PLC异常响应SOP》：让每个人，都成为“应急第一响应人”
我们帮客户编制的不是厚手册，而是一页纸作战指南，印在控制室墙上、存在HMI首页、嵌入DCS弹窗：
| 场景 | 第一步 | 第二步 | 联系方式 |
|--------|---------|---------|-------------|
| HMI黑屏但通讯灯亮 | 查柜内温湿度→测CPU壳温→执行MRES复位 | 复位失败？立即拍照上传至SJ-Cloud工单系统 | 📱速捷7×24热线：400-XXX-XXXX（接通率99.2%，平均响应＜47秒） |
| DCS显示“PLC离线”但Ping通 | 查交换机端口指示灯→测网线近端衰减→重启PLC以太网模块 | 仍离线？切换至备用光纤链路，启用本地闭环控制 | 🌐远程支援入口：support.sujie-automation.com/plc-hotline |
| 安全CPU红灯长亮 | 禁止断电！ 立即截图安全诊断缓冲区 → 拍摄CPU标签及接线图 → 拨打速捷安全专线 | 同步通知DCS工程师暂停下发安全指令 | 🛡️安全专线直通西门子/三菱认证工程师（持证上岗，平均响应＜12分钟） |
💬真实反馈：某焦化厂推行SOP后，PLC类故障平均恢复时间（MTTR）从4.7小时压缩至22分钟，其中73%由当班人员自主完成基础处置。
🌐 部署边缘计算网关实现本地闭环保护替代主控依赖：让PLC，成为自己的“副驾驶”
最后，也是最关键的一步：减少对中心系统的依赖，增强本地生存力。
我们在PLC与DCS之间部署速捷自研边缘网关 SJ-EdgeGuard Pro，它不取代DCS，而是做三件事：
- 🛡️ 协议翻译官：统一MODBUS/TCP、PROFINET、OPC UA、MQTT，消除多系统指令冲突；
- 🧠 本地哨兵：内置热电专用规则引擎，当检测到“主控失联+炉温超限+风量异常”三条件同时满足，自动激活本地PID闭环，维持锅炉最低稳燃负荷，争取抢修黄金15分钟；
- 📤 数据摆渡者：将PLC原始数据（含诊断缓冲区、温度曲线、IO状态）加密缓存，网络恢复后自动续传，绝不因通信中断丢失关键过程数据。
🌟一句话总结：它让PLC在DCS“生病”时，依然能独立站岗；在电网“打喷嚏”时，依然能稳住炉温；在黑客“敲门”时，依然能守住大门。
🌟晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。
——比如上个月，我们在内蒙古某煤化工余热电站，用SJ-EdgeGuard Pro成功拦截了一次DCS侧OPC UA服务器崩溃事件：主控失联27分钟，PLC依靠本地闭环维持汽包水位±15mm波动，未触发任何联锁，机组平稳过渡。业主说：“这哪是网关？这是PLC的‘保命符’。”
下章预告 → 【结语：热电PLC运维，终将回归“人本智能”】：最好的技术，是让人忘了技术的存在；最稳的系统，是让工程师可以安心喝杯茶。
