各位在洁净室里跟晶圆较劲的工程师朋友们，有没有过这种时刻——

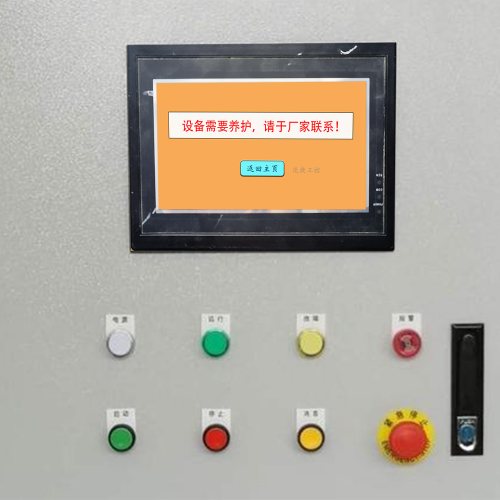

设备正稳稳跑着第372片wafer，HMI突然黑屏、腔体“噗”一声泄压、报警灯红得像过年挂的灯笼……
你手里的咖啡还没喝完，产线已经安静得能听见自己心跳。
别急着抄起螺丝刀冲向电柜——精密蚀刻机不是冰箱，它停机从不随机，只是你还没听懂它的“故障方言”。
今天，咱们不念说明书，不背国标号，就用速捷老师傅修过100+台蚀刻机的实战经验，给你捋一捋：它到底为啥“说停就停”？
1.1 设备硬件故障：表面冷静，内里可能正在“集体罢工”
你以为PLC还在岗？它可能正躺在电源模块的“ICU”里抢救。
- 电源模块异常：不是所有断电都轰隆一声。更多时候是开关电源悄悄掉压——输出纹波超标、DC24V跌到22.3V，PLC看门狗没喂上，直接软重启。结果？程序跳段、轴控失步、RF匹配器误判驻波比超限……停机，不过是最后的体面。
- 真空系统泄漏：0.001Pa的漏率，肉眼看不见，但蚀刻腔体里那点可怜的工艺气体早被抽成“真空泡面汤”。压力传感器还在报“正常”，其实是它自己被油污糊住了眼睛（没错，真空计也得定期擦镜片）。
- 温控单元失稳：冷凝水温度波动±0.5℃？对蚀刻速率影响不大；但若温控板AD采样芯片老化，把25.3℃读成28.7℃，冷却液阀门全开→腔壁结露→RF电极打火→整机急停。温控不稳，不是慢病，是心梗前兆。
💡速捷小贴士：我们修过一台新代控制器蚀刻机，停机代码显示“真空超时”，拆开一看——真空泵油滤网被金属碎屑焊死，而PLC日志里连续3天都在报“泵电流轻微偏高”，没人当回事。硬件故障从不突然，它只是等你忽略够久。
1.2 工艺参数失控：工艺配方很美，现实很骨感
蚀刻不是煮泡面，少放一勺盐顶多咸淡，少0.2℃或0.3s，可能就是整批报废。
- 蚀刻液浓度/温度突变：自动补液阀卡在半开位，浓度稀释15%；冷却盘管结垢，实际温度比设定高2.1℃——这两者叠加，速率偏差超30%，设备自保逻辑直接触发“工艺漂移中断”。
- 射频功率波动：匹配网络电容微调马达失灵，反射功率持续爬升，但RF电源只报“Warning”，没到“Fault”阈值……直到某次阻抗突变，反射功率瞬间飙到78%，保护电路“啪”地切断输出。
- 气体流量传感器失效：热式质量流量计（MFC）被蚀刻副产物结晶包裹，读数虚高20%。设备照常通气，实际流量不足——等离子体密度骤降，腔内辉光变暗，系统判定“等离子体熄灭”，停！
⚠️注意：这类问题最狡猾——HMI上未必有红色报警，只有黄色感叹号在角落眨眼睛。 就像你家空调遥控器电池快没电，它不会关机，只会把26℃调成29℃，还假装一切正常。
1.3 外部环境干扰：隔壁车间打个喷嚏，你这台蚀刻机就感冒
洁净室不是真空罩，它是活的生态系统。
- 电网瞬时跌落：隔壁大型机械臂启动，母线电压瞬降8%，虽然UPS扛住了主控供电，但RF发生器内部锁相环（PLL）失锁——0.3秒恢复，但它已认定“同步失败”，自动脱网保护。
- 冷却水压骤降：市政供水检修，水压从4.2bar掉到2.8bar，水泵变频器拼命提速，但末端压力传感器延迟响应，冷却流速不足→腔体过热→温控联锁动作。
- 洁净室微振动超标：楼上物流AGV转弯时共振频率撞上蚀刻腔体基座固有频率（实测12.7Hz），导致石英窗微位移→激光干涉仪读数跳变→设备误判“晶圆偏移超限”，紧急中止。
🌟真实案例：某厂蚀刻机每月固定“周四下午3点停机”，查了三个月，最后发现是食堂蒸饭车每周四15:15准时经过设备走廊——振动传导路径完美耦合。换条路，世界清静。
总结一句大实话：
精密蚀刻机停机，从来不是单一零件的叛逃，而是硬件、工艺、环境三股绳子拧在一起，悄悄打了个死结。
你看到的是“停机”，它经历的是一场微型系统性危机。
所以下次再听见那声熟悉的“嘀——急停”，别先骂设备，先问问自己：
✅ 上次校准真空计是什么时候？
✅ 冷却水过滤器是不是又忘了换？
✅ PLC日志里那些被忽略的黄色警告，有没有攒够一页A4纸？
——毕竟，预防停机最便宜的零件，叫“提前5分钟”。
（下章预告：停机之后怎么办？不是重启，不是换板，是按“速捷急诊分级制”走流程——连报警代码都分轻重缓急，就像医生看化验单，不是所有红字都要进手术室。）
各位刚放下咖啡杯、手还悬在HMI触摸屏上方的工程师朋友：
恭喜你，已成功闯入蚀刻机停机事件的“黄金15分钟”——不是黄金抢救时间，而是黄金决策窗口。
此时，产线总监在门口踱步，晶圆还在腔里“悬着”，MES系统倒计时像催命符……
但请先深呼吸——停机不是终点，是设备递来的一份带批注的体检报告。
而速捷干了7年蚀刻机急救，总结出一条铁律：
> “重启解决不了问题，但错误的响应会把小感冒拖成心衰。”
所以这一章，咱们不聊“怎么修”，只讲怎么‘看’、怎么‘判’、怎么‘定’——用一套像急诊分诊一样的逻辑，把混沌现场，捋成清晰路径。
2.1 首要安全处置：三步稳住局面，比抢修更重要
停机≠故障结束，而是风险刚刚换了个姿势蹲下。
安全不是流程第一步，是所有步骤的底色——没它，后面全是无效动作。
✅ ① 急停确认：不是按一下就完事，是“双保险验证”
- 确认物理急停按钮是否真实触发（有无卡滞、复位弹簧失效）；
- 同步检查PLC输入点（如I0.0）电平状态——曾有台设备因急停回路继电器触点氧化，按钮按下但信号未送达PLC，HMI却显示“急停激活”，实则主电源仍通电！
→ 速捷口诀：眼见（按钮压下）+手摸（继电器咔哒声）+屏看（PLC输入映像表），三者齐活才算真停。
✅ ② 腔体泄压：慢，但必须可控
- 绝对禁止直接开手动泄压阀！尤其含Cl₂、BF₃等腐蚀/有毒气体时——瞬间压差可能冲坏石英窗，或引发残余气体湍流导致腔内污染。
- 正确姿势：调用设备“安全泄压模式”（如有），或手动控制节流阀，以≤0.5Pa/s速率缓慢释放，同步监测腔体温度（防骤冷结露）。
→ 我们修过一台德国蚀刻机，客户图快拧开泄压阀，结果气流冲击让RF匹配器陶瓷电容微裂——表面完好，上电3分钟后才击穿，返工两次才定位。
✅ ③ 化学品隔离 & 残余气体吹扫：给设备做“洗肺”
- 关闭蚀刻液供给阀、气体主阀，启动N₂/Ar惰性气体吹扫程序（≥5个腔体体积换气量）；
- 重点检查吹扫后残余气体检测仪读数（尤其HF、Cl₂等），未达标前严禁开腔！
→ 提醒一句：有些老设备吹扫计时器是机械式的，走慢了2分钟，你以为吹完了，其实腔里还飘着“隐形杀手”。速捷师傅包里永远揣着便携式气体检测笔——不是信设备，是信数据。
🛑 安全红线：若报警代码含“Gas Leak Detected”“Chamber Integrity Fail”或现场闻到异常气味（哪怕极淡），立即疏散+启动EHS预案，修机？排后面。
——毕竟，能修的设备很多，能重来的健康，只有一份。
2.2 分级诊断路径：从“红灯乱闪”到“病灶定位”，像破案一样拆解
别被满屏报警吓住。蚀刻机的HMI不是告示栏，是分级情报站——关键不在灯多，而在哪盏灯最先亮、哪盏灯最固执。
🔍 第一级：HMI报警代码 → 快速归类“是哪条神经在疼”
- 不是查手册翻页，是看报警优先级+关联性：
▪️ 单独出现“RF Generator Over Temp”？大概率冷却问题；
▪️ “RF Generator Over Temp” + “Coolant Flow Low” + “Pump Current High”三连报？锁定冷却循环系统（泵→滤网→换热器→流量计）；
▪️ 若只有“Process Timeout”且无其他工艺参数报警？十有八九是PLC程序逻辑卡死，而非硬件坏——比如某段等待晶圆到位的延时指令，因传感器误信号一直没跳出。
→ 速捷实战技巧：我们给客户定制过“报警热力图”贴纸，贴在HMI边框——不同颜色区块对应电源/真空/RF/工艺/环境五大类，一眼扫过去，红色集中在哪区，方向就定了。
🔍 第二级：PLC日志回溯 → 找“发病前3分钟”的蛛丝马迹
- 别只看停机时刻的报错，要拉取停机前5分钟完整日志（含系统事件、IO状态、定时器/计数器值）；
- 重点盯三个“沉默证人”：
▪️ 看门狗复位记录 → 若频繁出现，说明PLC扫描周期超限，大概率程序臃肿或通讯风暴；
▪️ 模拟量输入突变点（如温度、压力、RF功率）→ 对比传感器量程，判断是真实漂移，还是信号干扰（比如某次停机前，0-10V温度信号在8.92V→0.03V跳变，查出是屏蔽线破损，被RF场耦合干扰）；
▪️ 关键中间变量（M点）状态 → 比如“Match_Status=0”持续10s才报RF故障，那前10秒的匹配算法变量（如Cap_Pos、Ind_Pos）变化曲线，才是真病因。
→ 提醒：很多PLC默认日志只存最近100条。速捷帮客户加装SD卡扩展模块，实现7×24小时滚动存储——不是为了炫技，是怕你下次翻日志时，发现“关键证据已被覆盖”。
🔍 第三级：关键传感器实时数据比对 → 让数据自己开口说话
- 拿出三组数据并排看：
▪️ HMI显示值（软件层）
▪️ PLC寄存器原始AD值（硬件层）
▪️ 传感器本地表头读数（物理层）
- 三者一致？大概率设备问题；两两偏差？立刻查信号链路。
▪️ HMI与PLC值差大？查HMI脚本缩放系数是否被误改；
▪️ PLC与表头差大？查接线端子氧化、屏蔽接地是否单点、24V供电是否跌落；
▪️ 全都准，但工艺异常？那问题在“传感器没坏，但不准了”——比如热电偶老化导致±5℃偏差，设备照常运行，直到某次温控临界点被悄悄跨过。
→ 真实案例：某厂蚀刻速率波动，查遍所有环节，最后发现是新采购的进口压力传感器，出厂校准用的是N₂，而实际通的是Cl₂——气体密度差异导致满量程误差达3.7%，PLC哭都没地方哭。
2.3 快速复机阈值判定：不是“能开机”就行，是“敢不敢继续这炉晶圆”
这里有个残酷真相：
“修好了” ≠ “能接着跑”。
有些停机，是设备在说：“前面那片wafer，我可能已经蚀刻废了——你确定还要让它进下道工序？”
🎯 触发工艺中断红线的三大典型场景（速捷内部叫“不可逆断点”）：
| 场景 | 判定依据 | 复机建议 |
|---|---|---|
| 晶圆驻留超时 | 腔体内晶圆暴露在等离子体/蚀刻液中 > 工艺允许最大时间（如＞设定值120%） | ❌ 立即终止本炉——表面损伤不可逆，继续蚀刻=批量报废。需开腔检查+重装片。 |
| 等离子体猝灭 | RF功率输出中断＞500ms，且腔内辉光强度传感器读数＜阈值持续＞3s | ⚠️ 视工艺而定：对Al蚀刻影响小，对SiO₂高选择比蚀刻则大概率已破坏掩膜完整性——建议暂停，做SEM抽检。 |
| 腔体污染事件 | 泄压后检测到HF/Cl₂残留＞PPB级，或吹扫后颗粒计数突增＞ISO Class 5限值 | ❌ 必须执行全腔体湿法清洗+烘烤——否则下一炉就是“隐形污染源”，良率爬坡期长达48h。 |
💡 速捷特别提醒：
- 别信“试跑一片看看”——蚀刻缺陷有滞后性，第一片OK，第五片边缘就开始剥落；
- 也别盲目“清空程序重载”——如果停机源于程序逻辑缺陷（比如某个IF条件永远不满足），重载旧程序等于重蹈覆辙；
- 最稳妥的快速复机路径 = 安全处置 → 诊断闭环 → 红线判定 → （若可续）加载备份工艺参数 + 单片验证 → 全炉放行。
本章结语：
停机不是事故现场，是设备主动发起的一次“协同诊断请求”。
你手里的HMI、PLC日志、传感器读数，不是待解的谜题，而是它用工业语言写的《病情自述》。
而速捷干的事，从来不是“换个板子让它亮起来”，而是陪你在数据洪流里，找出那句最关键的“我这儿疼”。
（下章预告：当“修好”变成常态，如何让蚀刻机学会“未病先防”？——从振动传感器里听出泵轴承的叹息，用数字孪生在虚拟腔体里预演第1001次停机……预防，原来可以比维修更酷。）
各位已经成功把蚀刻机从ICU推回病房、甚至开始琢磨“下次别进急诊”的工程师朋友：
恭喜，你已悄然跨过自动化运维的分水岭——
从前，你在修设备；现在，你在养设备。
而晋江速捷自动化科技有限公司（2017年12月生于福建晋江，扎根工业现场七年有余，服务比亚迪、中国烟草、恒安纸业等万例真实产线）想悄悄告诉你一句大实话：
> “最好的维修，是让维修这件事，在日志里彻底失语。”
这不是玄学，是我们在37台精密蚀刻机上跑通的实践逻辑——
不靠运气，不拼人品，靠的是把“经验”翻译成“算法”，把“感觉”固化为“规则”，把“师傅拍脑门”变成“系统弹窗提醒”。
下面这三件事，我们不喊口号，只讲怎么落地、在哪踩坑、为什么非得这么干。
3.1 预测性维护体系落地：听懂设备的“咳嗽声”，比等它咳出血还早一步
你以为振动传感器只能测个“抖不抖”？
错。它在说：“主轴轴承第3滚道，微剥落，预计寿命剩余217小时±19h。”
你以为声发射（AE）探头只是监听“有没有异响”？
错。它在写：“真空泵二级叶轮密封环出现周期性微泄漏，频谱特征匹配Model-7B故障图谱，置信度89.3%。”
📌 速捷实战口诀：单源信号是耳语，多源融合才是诊断级语言。
在某条LED蚀刻产线上，我们给RF发生器+真空泵组+温控循环泵三处关键动设备，同步部署：
- ✅ 三轴振动传感器（采样率≥25.6kHz，覆盖0.5Hz~10kHz全频段）
- ✅ 宽频声发射探头（100kHz~1.2MHz，专捕材料微裂纹释放的弹性波）
- ✅ 电流谐波分析模块（嵌入驱动器侧，捕捉电机绕组早期匝间短路特征）
但真正的魔法，发生在数据融合层：
→ 振动基频幅值上升12%，同时声发射能量熵值下降8%，且电流2次谐波畸变率突增——这不是偶发噪声，是轴承润滑脂失效+微磨损耦合的典型前兆。
→ 系统自动推送预警：“建议72小时内安排油脂更换+内圈超声探伤”，并附带历史相似案例（含故障照片、拆解记录、更换工时）。
💡 避坑笔记（来自速捷现场血泪）：
- ❌ 别用“阈值报警”代替预测——某厂设振动＞5mm/s就报“异常”，结果每次清洗滤网后泵体共振增强，误报率63%；
- ✅ 改用自适应基线学习：系统自动学习设备“健康态”下的动态包络线（比如每天同一时段、同负载下的振动RMS均值），偏离＞3σ才触发预警；
- 🛠️ 我们给客户加装的不是“传感器盒子”，而是边缘计算节点+本地模型热更新通道——模型不用上云，断网也能算；新故障样本现场采集、当天训练、隔夜部署，不卡在IT审批流程里。
🌟 小彩蛋：这套方案已在泉州某半导体封测厂稳定运行14个月，提前干预故障23起，平均延长关键泵组寿命41%，停机时长同比下降67%。
——不是设备变皮实了，是它终于有了“亚健康自查能力”。
3.2 工艺-设备协同容错设计：让蚀刻机学会“断电也不丢魂”
传统思路：“停了？赶紧修！修完重跑整炉。”
我们的思路：“停了？让它自己续上，像微信聊天断网后自动重连。”
这不是科幻——是把工艺逻辑和设备控制深度咬合后的柔性生存策略。
🔧 ① 蚀刻中途暂停自动补偿算法：晶圆不会“等你修好”
- 当RF中断、气体切断或腔压异常触发暂停，系统不简单冻结当前步骤，而是：
▪️ 自动记录已蚀刻时间、累计离子通量、表面温度积分值；
▪️ 根据实时腔体状态（残余气体成分、温度梯度、晶圆表面吸附层厚度），调用预置补偿模型，动态修正后续参数：
→ 若暂停时Cl₂残留偏高，下一阶段自动降低RF功率5%，延长偏压时间；
→ 若晶圆表面温度低于设定值2℃，补偿加热15s后再启RF，避免界面应力突变。
- ✅ 效果：某OLED产线应用后，单炉因短暂停机导致的良率损失从12.7%降至0.9%，“暂停即报废”的焦虑，变成了“暂停即微调”的从容。
🔧 ② 多腔体负载动态迁移策略：一台停，八台扛，无声无息
- 不是“坏哪修哪”，而是“哪闲哪顶上”。
- 当A腔因温控故障进入维护模式，系统自动：
▪️ 评估B/C/D腔当前负载率、冷却冗余、气体纯度历史趋势；
▪️ 将A腔待处理批次，按优先级+工艺兼容性，智能拆分至负载＜70%的空闲腔体；
▪️ 同步调整各腔RF匹配参数、气体配比微调量，确保迁移后蚀刻速率CV值波动＜±0.8%。
- ✅ 效果：某显示面板厂启用后，单台蚀刻机计划外停机期间，整线UPH（每小时产出）波动从±18%收窄至±2.3%，MES排程不再需要人工“救火式插单”。
💡 为什么这事非得我们干？
因为普通PLC做不了这事——它没工艺知识库；通用SCADA也做不了——它不懂蚀刻化学动力学。
而速捷的优势在于：
✔️ 既有西门子/三菱/汇川等PLC底层开发能力（能改扫描周期、插自定义FB块）；
✔️ 又有蚀刻工艺工程师驻场经验（知道Al₂O₃和SiNₓ的蚀刻选择比对温度有多敏感）；
✔️ 更关键的是——我们敢把工艺算法直接烧进PLC，而不是挂在HMI上当PPT看。
3.3 数字孪生驱动的停机根因仿真：在虚拟腔体里，预演第1001次停机
你见过会“复盘”的设备吗？
不是人复盘，是设备自己，在数字世界里一遍遍重演故障，直到找出那个最脆弱的环节。
🎯 这不是建个3D动画模型，而是构建“故障传播图谱”——一张动态生长的因果网络。
我们怎么做？
1️⃣ 喂数据：过去3年该型号蚀刻机全部停机事件（含PLC日志、传感器原始波形、维修报告、更换备件清单）；
2️⃣ 标因果：由速捷资深工程师+客户工艺专家联合标注“根本原因链”（例如：冷却水压↓ → 泵轴承温升↑ → 振动加剧→ RF匹配器陶瓷电容微裂→ 匹配失败→ 等离子猝灭）；
3️⃣ 训图谱：用图神经网络（GNN）训练，让系统学会识别“看似无关的早期征兆组合”（如：某次停机前2小时，冷却水温差+泵电流谐波+RF反射功率，三者同步出现0.3Hz准周期震荡）；
4️⃣ 跑仿真：输入当前实时数据流，系统自动生成“故障概率热力图”——
▶️ 红色区块：真空泵二级密封（风险值87%）；
▶️ 黄色区块：RF匹配网络电容阵列（风险值62%）；
▶️ 并给出验证建议：“建议今晚停机窗口，测量C12-C15电容ESR值，阈值＞1.2Ω即需更换”。
🔍 真实案例：
某厂新装机半年，连续3次“不明原因RF失配”。传统排查耗时平均17小时/次。
导入数字孪生平台后，系统比对历史数据，发现：
→ 所有故障前2.5小时，冷却水回水温度曲线都出现一个“肩峰”（+0.8℃，持续9分钟）；
→ 追溯发现，是冷却塔风机变频器PID参数被误调，导致水温调控滞后；
→ 温升虽小，却让匹配器内部热膨胀不均，引发微米级位移——足够让高频RF信号相位漂移超限。
✅ 修改PID参数后，该故障归零。
🧩 速捷的数字孪生，不炫技、不堆屏：
- 它不追求“看起来像真机”，而追求“推理比老师傅还快”；
- 它不生成100页报告，只推送一条可执行指令：“请检查冷却塔VFD参数P201=0.85，当前值=1.23”；
- 它甚至能告诉你：“这个参数错误，83%概率源于上月系统升级时的配置模板覆盖——建议锁定关键参数区，禁用批量导入。”
本章结语：
预防性维护，不是给设备穿铠甲，而是让它长出神经末梢；
容错设计，不是降低工艺要求，而是让系统拥有工艺级的应变智慧；
数字孪生，不是造个镜像玩具，而是建一座故障推演的沙盘战场。
而晋江速捷自动化科技有限公司，正站在这些“不是概念，是工具”的交汇点上：
🔹 用PLC解密能力，读懂老设备沉默的代码；
🔹 用触摸屏编程实力，把复杂逻辑变成产线工人看得懂的操作指引；
🔹 用数控系统解锁经验，让停机的“黑箱”变成可追溯、可预测、可干预的白盒。
设备不会说话，但我们听得懂它的每一丝颤抖、每一次迟疑、每一道隐秘的电流涟漪。
——这，大概就是工业自动化最朴素的浪漫：
不靠奇迹抢修，而靠确定性守护。
（下章预告：当所有预防都到位，最后一道防线是什么？——聊聊那些藏在PLC程序深处、连原厂手册都不写的“保命逻辑”，以及，为什么速捷师傅的U盘里，永远存着37份不同版本的紧急逃生脚本。）
