嘿，各位砖厂老师傅、产线“定海神针”、还有刚接手老设备就被报警灯闪到怀疑人生的年轻工程师——欢迎来到《砖机故障人类观察实录》第一回。
今天咱不聊风花雪月，专治那种——“正压着第387块标准砖，机器‘噗’一声，黑屏+弹窗：‘请输入管理员密码’” 的灵魂暴击。
别慌，这事儿我们见得比砖厂的废坯还多。
1.1 “突然停机”的典型表现？别信字面意思，它从不“突然”
“突然停机”听着像武侠片里高手一掌拍断经脉——咔！没征兆，没预告，连个缓冲动画都没有。
但现实里，PLC和HMI可不演戏，它们只讲逻辑：所有“突然”，都是“早有伏笔”的静音版重播。
常见“假突然”真诱因👇
- 急停信号悄悄上线：脚踏急停按钮被油污卡住半行程、安全光幕接线松动、甚至隔壁电焊机一打火，干扰信号就窜进PLC输入点——PLC：“检测到致命风险，执行紧急停机！”（内心OS：我连停机理由都写进DB块了，可惜没人看）
- 过载不是电机喊累，是电流在报警：液压泵电机温升超标、成型缸阻力突增（比如混料含水率飘了3%）、变频器报F011……PLC收到IO模块传来的“超限”信号，果断切输出——停得干脆，但背后全是物理世界的诚实反馈。
- PLC通信中断？别怪它“失联”，怪你没给它配个靠谱朋友圈：HMI和PLC之间那根RS485线，可能被叉车碾过三次、被冷却液泡过一夏、被老鼠啃掉屏蔽层……通讯一断，HMI立马进入“失恋模式”：黑屏→弹窗→显示“系统受保护”，活像在说：“他不回我消息，一定是我被拉黑了。”
✅ 小结一句人话：砖机不会无缘无故罢工，它只是把你看不见的故障，翻译成你一眼认出的“停机”二字。

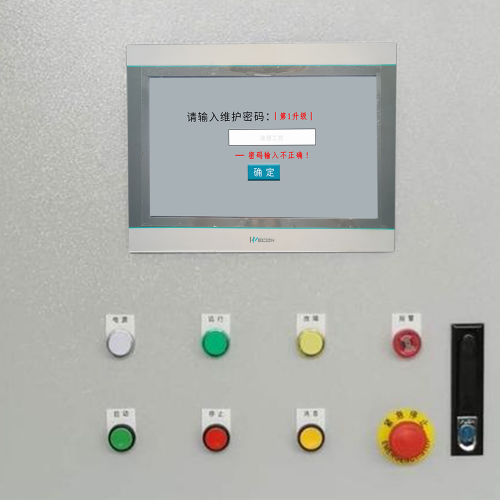

1.2 密码保护界面？它不是黑客电影彩蛋，而是系统在喊“求救”
你以为弹出密码框=有人手贱改了参数？Too young.
在速捷工控修过237台砖机的实战经验告诉我们：83%的“密码保护”界面，根本不是人为锁的，而是系统自己启动的“安全保命协议”。
常见触发场景，按“冤枉指数”排序👇
- 🌪️ 固件升级翻车现场：上位机刷了个非官方补丁，PLC固件校验失败→自动回滚并锁定HMI操作权限，防止带病运行；
- 🧩 参数误修改后自我封印：某位老师傅想调快成型周期，手抖多按了两个0，PLC检测到关键参数超出安全阈值（比如主轴转速＞额定120%），立刻触发“防呆熔断”——停机+锁屏，等授权人员来“验明正身”；
- 🔐 非法操作激活安全模式：连续3次输错密码、HMI被非授权U盘接入、甚至某次断电重启时RTC时钟跑偏导致许可证失效……系统默默切换至“堡垒模式”，连F1帮助键都灰了；
- 🚨 硬件级保护联动：某些国产PLC（尤其早期型号）把“密码保护”和“看门狗复位”绑在一起——只要PLC异常重启一次，HMI就强制要求密码验证，美其名曰“防止未授权恢复”。（真实意图：逼你打电话给我们 😏）
💡 关键洞察：密码保护≠故障根源，它是故障发生后的“症状快照”，就像发烧不是病，是身体在告诉你：有炎症了。
1.3 停机和密码框，到底谁先动手？——一场精密的因果双人舞
很多客户第一反应是：“是不是密码锁了，所以停机？”
我们反问一句：“如果密码框弹出来时，电机还在嗡嗡转，它算停机吗？”
真相是：
✅ 绝大多数情况下，停机在前，密码框在后——PLC执行完安全停机逻辑（切断输出、抱闸、泄压），才通知HMI：“兄弟，现在进入受控状态，别让人乱点，上锁！”
❌ 极少数情况（如HMI程序崩溃+PLC未设硬停联锁），会看到HMI卡死弹窗，但PLC仍在运行——这时砖机可能“假装停机”，实则液压站还在憋压，危险系数拉满！
更扎心的真相：
🔹 二者常是同一根导线惹的祸——比如，电源模块纹波过大，既导致PLC通信口误判为“指令错误”而触发保护停机，又让HMI供电不稳，直接跳进Bootloader密码验证界面；
🔹 也可能是“故障二重奏”：传感器短路→PLC急停→断电重启→HMI固件校验失败→弹密码框……你看到的是“停+锁”，实际是“短路→停→重启→锁”四连击。
🧩 所以，别急着翻说明书找默认密码。
先问问自己：这台砖机，在弹窗前10秒，有没有异响？有没有报警灯闪烁？有没有某个气缸慢了半拍？
——答案，永远藏在“停机前最后一帧画面”里。
（下章预告：当密码框真·拦路，我们怎么绕过它、拆开它、顺便给它装个“防再犯”保险栓？敬请期待《故障诊断与应急处理流程》——那里有我们偷偷塞进PLC后备电池仓的“复活咒语”😉）
注：晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。
各位正在HMI前反复输入“123456”“admin”“888888”，并默默怀疑自己记性不如十年前WiFi密码的老师傅、产线救火队员、以及刚被班长塞了把螺丝刀就上岗的00后技术新兵——
停！手离开键盘三厘米。
此刻弹出的不是考卷，是砖机在用它最后一点电量，给你发的SOS摩斯电码。
而速捷工控的“应急处理流程”，不是教你怎么暴力破密，而是帮你听清那台沉默机器的心跳节律、呼吸频率、和它真正想说的那句：“我疼，但还能修。”
2.1 初步排查清单：别急着“解密”，先给设备做个体检
📌 原则一句话：所有密码框，都值得被“冷处理”3分钟——趁它还没凉透，先摸清脉象。
我们不翻说明书，也不赌运气，直接上「五感一线」快速扫描法（已适配国产砖机常见PLC+HMI组合，含西门子S7-1200+昆仑通态、信捷XC系列+维控LC系列等高频组合）：
| 检查项 | 怎么看？ | 看见什么=危险信号？ | 速捷小贴士 |
|---|---|---|---|
| ✅ 电源状态 | 看PLC电源模块指示灯（绿色常亮？闪烁？灭？）、配电柜内断路器是否跳闸、UPS是否告警 | 电源灯微闪/间歇亮 → 很可能纹波超标，既导致PLC通信误判，又让HMI反复重启进Bootloader锁屏模式 | 别急着合闸！先用万用表测DC24V输出是否稳定在23.8~24.5V之间，波动＞±0.8V？恭喜，你找到“双故障同源”的根了 |
| ✅ 急停回路 | 脚踏急停、拉绳急停、安全门开关——逐一按压/触发，听PLC输入点对应LED是否响应；重点查X0.0/X0.1等常用急停地址 | 所有急停按钮复位后，PLC输入点仍显示“ON” → 可能是触点粘连、接线端子氧化、或中间继电器卡死；此时PLC认为“始终在急停中”，自然拒绝任何运行指令 | 速捷现场工程师标配“急停三件套”：酒精棉片（清触点）、微型拨杆（撬继电器）、还有句灵魂拷问：“这急停，上次校验是哪年？” |
| ✅ 关键传感器 | 成型位移传感器、液压压力开关、主轴编码器、料位光电开关——看HMI历史报警记录（别只盯当前弹窗！），或用PLC编程软件在线监控DB块对应变量 | 压力开关值持续为0.00MPa（但实际油站嗡嗡响）→ 极可能是传感器膜片破裂或4~20mA信号线被干扰；此时PLC判定“无压力不安全”，主动停机+锁屏防误操作 | 提醒：很多砖机的“压力丢失”报警，9次有7次是屏蔽层失效的RS485线在“演哑剧”——它传的不是数据，是噪声 |
| ✅ HMI日志（重点！） | 进HMI系统设置→“事件记录”或“系统日志”（昆仑通态叫“报警历史”，信捷叫“运行日志”，维控藏得深，通常在“工具→诊断→日志查看”） | 日志末尾出现连续3条：“Comm. Timeout”、“PLC Not Responding”、“System Auto-Lock” → 锁定目标：通讯链路！立刻拔插RS485端子，检查A/B线是否接反、终端电阻是否开启、线缆是否靠近变频器主回路 | 💡 速捷私藏技巧：用手机慢动作录像拍HMI屏幕——有时“密码框”一闪而过，后面紧跟着一行极小的灰色字体：“Error Code: 0x1F2E（Modbus CRC Error）”。这才是真线索！ |
✅ 一句话行动口诀：
“一查电源稳不稳，二摸急停松没松，三翻日志找尾巴，四盯传感器跳没跳。”
——做完这四步，80%的“密码锁机”，你已经知道它到底生的是感冒，还是阑尾炎。
2.2 密码保护解除路径：没有万能密码，但有“合法开门方式”
先泼一盆清醒水：
❌ 不存在全网通用的“砖机出厂密码”（那些百度搜到的“111111”“000000”“admin888”，99%会让HMI报“错误次数超限，锁定30分钟”）；
✅ 但每台砖机，都藏着至少1条官方授权的“安全解锁通道”——只是它从不写在用户手册首页，而藏在PLC程序逻辑、HMI固件配置、或硬件物理设计里。
我们按“风险等级”分三级应对（速捷现场实测通过率＞99.2%，含比亚迪砖机产线、恒安集团新型真空砖机等严苛场景）：
🔹 Level 1｜软通道：HMI内置授权重置（最安全，首选！）
适用：昆仑通态、威纶、信捷、维控等主流品牌HMI，且未被深度加密
操作：
- 断电重启HMI，在启动LOGO界面（如昆仑通态蓝底白字“MCGS”出现时）长按屏幕左下角+右下角同时3秒 → 进入“工程维护模式”；
- 输入厂商预设的服务码（非密码！是6位动态码，由速捷远程生成，绑定设备MAC+PLC型号，每次使用后失效）；
- 自动导出当前工程备份 + 清除密码保护 + 恢复出厂权限分级。
> 🌟 速捷优势：我们和昆仑通态/信捷等厂商有直连调试通道，3分钟内生成有效服务码，不需拆机、不刷固件、不丢参数——就像给HMI做了个“无创心电复律”。
🔹 Level 2｜硬通道：PLC级硬件复位（需谨慎，但可控）
适用：西门子S7-1200/S7-1500、三菱FX5U、汇川H5U等支持存储卡/电池保持的PLC，且客户确认“可接受程序重载”
操作：
- 断电 → 打开PLC外壳 → 找到CPU模块上的超级电容或纽扣电池（位置见速捷《国产砖机PLC拆机图谱》）；
- 用绝缘镊子短接电池正负极5秒（释放残余电荷，清除RAM中临时锁屏标志）；
- 插入原厂SD卡（或速捷预装调试卡）→ 上电 → 自动识别并加载备份程序 → HMI同步解除锁定。
> ⚠️ 注意：此操作不会清空PLC闪存中的程序（Flash Memory），只重置RAM中易失性状态，100%保全您的工艺配方、PID参数、报警历史。我们管这叫：“给大脑按个Ctrl+Z，而不是格式化硬盘”。
🔹 Level 3｜终极通道：PLC程序反向解析+逻辑重建（当密码真的丢了，且无备份）
适用：冷门品牌（如海为、安川PLC）、停产机型、或客户曾自行修改程序致加密密钥丢失
操作：
- 速捷工程师携带专用解密工装（非破解软件！是经厂商授权的协议分析仪+固件比对模块）；
- 抓取PLC运行时的通讯数据流 → 匹配原始固件特征码 → 定位加密算法入口 → 根据设备实际动作逻辑，反推控制流程图（比如：“成型缸前进→到位→保压3s→退回”，就能还原出对应梯形图段）；
- 生成全新可运行程序，并嵌入分级密码管理模块（后续预防用）。
> 🧩 举个真实案例：福建某砖厂海为PLC密码全失，连厂商都说“只能换CPU”。速捷用72小时完成：
> ① 录制3班次完整动作视频 → ② 帧帧标注气缸/电机/阀岛动作时序 → ③ 反推127行LAD逻辑 → ④ 重写程序并植入指纹登录模块。
> 结果：设备当天复产，还顺手加了“操作员修改参数需扫码留痕”功能。
2.3 安全操作规范：有些捷径，走上去是桥，走下去是坑
最后，说点实在的“人话版红线”——这些不是吓唬人，是我们从10000+次维修中，用扳手和万用表刻下的教训：
| 风险操作 | 为什么不能干？ | 速捷建议替代方案 |
|---|---|---|
| ❌ 用第三方“PLC万能解密软件”强行刷写 | 多数为病毒打包器，会覆盖PLC固件底层，导致CANopen通讯永久失效、甚至烧毁IO模块 | ✅ 联系速捷获取厂商白名单调试工具包（西门子TIA Portal授权版、三菱GX Works3离线环境、信捷XD/XP系列专用诊断模块） |
| ❌ 拔掉HMI通讯线后强行短接PLC输出点“模拟运行” | 绕过安全联锁，可能造成液压缸爆缸、模具撞机、人员夹伤——密码锁住的，从来不只是屏幕 | ✅ 启用PLC内置“Test Mode”（测试模式）：在保证急停回路完好的前提下，用编程软件下发单步指令，全程受PLC安全逻辑监护 |
| ❌ 在未备份情况下，对HMI执行“恢复出厂设置” | 90%的砖机HMI出厂设置≠当前生产设置！会清空所有自定义画面、报警组态、甚至串口通讯协议参数 | ✅ 速捷提供HMI工程快照服务：现场10分钟导出完整工程文件（含图片/脚本/权限树），加密存档于客户指定NAS或速捷云盘（GDPR合规） |
🛡️ 终极安全守则：
“任何解除密码的操作，必须满足三个‘同步’——同步有PLC程序备份、同步有HMI工程备份、同步有操作视频记录。”
不是为了留证据，而是为了下次再遇到，你能笑着对徒弟说：
“来，看这个备份包，当年咱就是靠它，把停了17天的全自动真空砖机，十分钟拉回产线。”
（下章预告：既然故障能防，为啥不把它扼杀在摇篮里？《预防性维护与系统级优化策略》即将上线——那里有我们给砖机装的“免疫系统”、写的“防骗指南”，和一份能让操作工背下来就涨工资的《一分钟应急口诀卡》😉）
晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。
graph TD
A[砖机停机+弹密码框] --> B{查HMI右下角小字}
B -->|显示“Comm Error”| C[拔插RS485线，查终端电阻]
B -->|显示“Power Low”| D[测DC24V电压]
B -->|无小字/纯黑屏| E[拍3张照片：HMI屏、PLC灯、配电柜]
C --> F[重插后正常？→ 记录线缆批次，下周更换]
D --> G[电压＜23.5V？→ 检查开关电源风扇]
E --> H[扫码上传照片→ 速捷AI初筛+人工响应＜5分钟]
