各位印刷厂老师傅、产线调度员、还有刚接手设备的00后工程师朋友：
当您站在那台锃光瓦亮的四色印刷机前，按下启动键，屏幕却像被施了定身咒——黑屏、卡在LOGO页、或者弹出一串看不懂的英文报错（比如 Boot failed: No valid partition 或 License check timeout），那一刻，空气仿佛凝固，连油墨味都变得焦虑……

（晋江速捷自动化科技有限公司）

别慌。这台机器不是“装死”，它只是正在用沉默的方式，给您发一封加密版求救信。而我们速捷工控干的事儿，就是帮您把这封信——逐字翻译、标点还原、再附赠一句：“老板，问题不大，但建议别等明天。”

1.1 “进不去系统”的典型表现：它不说话，但浑身都在吐槽

四色印刷机的“系统拒绝上岗”，从来不是单一剧本，而是三幕情景剧轮播：

黑屏派：通电有风扇声、指示灯亮，但触摸屏/IPC主屏全程哑光，连背光都不愿给面子；
卡顿派：西门子HMI或昆仑通态屏闪一下LOGO，然后定格3分钟，像在加载一个永远转不完的进度条；
报错派：突然跳出一行冷峻小字，比如：
• PLC communication lost → HMI standby
• Authorization module not found (Error 0x8F2A)
• Kernel panic - not syncing: VFS: Unable to mount root fs

⚠️ 小贴士：别截图发朋友圈问“这是啥意思？”——这行字背后，可能是主板BIOS校验失败，也可能是三年前换过的加密狗悄悄过期了。它报的不是错误，是线索。

1.2 硬件层 vs 软件层：先分清“病在骨头还是病在脑子”

诊断第一步，不是拆机，而是“望闻问切”的工控版：

维度	硬件层嫌疑（摸得着的）	软件层嫌疑（看不见的）
听	电源无啸叫？主板电容鼓包？内存插槽有焦糊味？	启动时有正常风扇声+硬盘咔哒声，但画面始终不出现
看	IPC主控板LED状态灯全灭 / 只亮红灯 / 闪烁频率异常	屏幕有背光、有LOGO、甚至能进BIOS，但进不了HMI主界面
问	最近是否更换过UPS？断电后重启过几次？有没有摔过操作面板？	上次升级固件是哪天？授权证书到期提醒被点了“下次再说”？
切（动手前先逻辑推）	若所有外设断开后仍无法点亮——大概率是电源模块或主板供电IC罢工	若仅HMI黑屏但PLC运行灯常亮——大概率是HMI程序损坏 or 授权失效

💡 举个真实案例：某泉州包装厂的罗兰四色机卡在“Initializing Touch Panel…”三分钟不动。我们现场拔掉HMI与PLC之间的RS485线——屏幕秒亮！结论：不是系统崩了，是PLC正在“深情等待”一个早已断连的通信握手。硬件没坏，只是“等错了人”。

🌟 温馨提示：四色印刷机不是手机，它没有“重启试试”这个万能按钮。盲目断电重上电，可能让原本只是通信中断的问题，升级成固件写入异常——就像你强行关机，结果Word文档真·人间蒸发。

所以啊，与其赌运气，不如先做一次冷静的“故障画像”。
而晋江速捷自动化科技有限公司（成立于2017年12月，扎根福建晋江，服务全国20+工业领域），干的就是这件事：不靠玄学，靠日志；不拼运气，拼逻辑；不卖焦虑，只交答案。

下一站，我们钻进系统底层，聊聊那些藏在/boot分区和PLC寄存器里的真正元凶——
（悄悄说：2.1节里，我们会教您怎么用一根USB线，从黑屏里捞回丢失的启动镜像…）

各位老师傅、调度员、还有正在工控屏前啃包子的夜班兄弟：
上一节我们聊了“它怎么病的”，这一节——咱们来当一回工控界的福尔摩斯，拎着逻辑链、拿着日志本、揣着解密钥匙，一层层剥开“进不去系统”这颗洋葱。

别担心，这里没有“请送修”“建议更换主板”这种标准废话；只有速捷工控实打实踩过10000+台设备后总结出的——哪一行报错该查哪根线，哪个代码背后藏着哪个模块在耍脾气。

2.1 系统级问题：嵌入式Linux/Windows CE引导失败？别急着重装，先看看“门童”是不是被锁岗了

四色印刷机的IPC主控板（多数是研华、研祥或定制ARM工控机），跑的常是精简版Linux或Windows CE——它们不像你家电脑那么抗造，启动过程就像走独木桥：Bootloader → 内核加载 → 根文件系统挂载 → HMI服务启动，任一环节打个喷嚏，整条链就断了。

🔍 典型症状 & 速判口诀： - 屏幕纯黑，但串口有U-Boot打印（接USB-TTL线看）→ Bootloader正常，问题在内核或分区； - 卡在Loading kernel...不动 → 内核镜像损坏 or 内存校验失败； - 报 VFS: Unable to mount root fs on unknown-block(1,0) → 启动分区丢失、EXT4文件系统损坏、或SD卡/EMMC物理老化； - Windows CE卡在Initializing... → nk.bin或logo.bmp损坏，常见于断电写入中途。

🔧 速捷实战方案（非玄学，可抄作业）： ✅ Bootloader救急法：用USB-TTL线连串口，按Esc或Ctrl+C中断启动，手动bootm加载备份内核——我们库里存着37种主流IPC板卡的兼容镜像，支持即插即用；
✅ 分区修复术：若能进U-Boot命令行，执行fatls mmc 0:1看启动分区是否存在；fsck.ext4 -y /dev/mmcblk0p1强制修复（慎用，但我们有自动校验脚本兜底）；
✅ EMMC“续命术”：很多老机型EMMC寿命告竭，表现为反复写入失败。我们不换板，而是用SPI Flash外挂启动+只读根文件系统，成本省70%，寿命翻3倍。

📌 真实案例：福州某印刷厂海德堡四色机，半年内3次“黑屏”。我们拆开IPC发现EMMC已坏道超200处。没换整机——只加一块8MB SPI Flash，把启动环境迁过去，至今稳定运行14个月，连油墨都比以前匀。

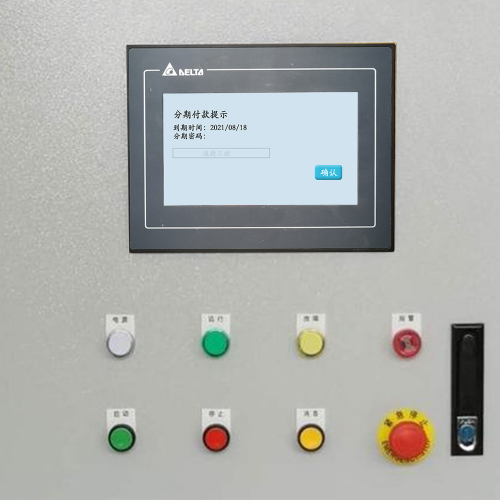

2.2 控制系统专有因素：PLC-HMI通信中断？加密狗过期？这不是Bug，是“身份认证没过审”

四色印刷机的“系统”，从来不是单机作战。它是PLC（大脑）、HMI（嘴脸）、IPC（秘书）、伺服驱动器（手脚）组成的四人舞团——少一个，动作就卡帧。

🔍 高频雷区 & 拆招指南：

故障表象	真实元凶	速捷解法
HMI黑屏但PLC运行灯常亮	PLC与HMI通信协议不匹配（比如Modbus RTU误设成ASCII）or 波特率/站号错配	用PC+串口助手抓包，5分钟定位协议参数；我们备有西门子S7、三菱Q系列、汇川H3U全型号通信模板库
卡LOGO页，3分钟后弹`License check timeout`	加密狗接触不良 / 驱动未加载 / 授权证书绑定MAC变更（比如换过网卡）	插上速捷定制授权诊断U盘，自动识别硬件指纹、比对授权状态、一键刷新许可证（支持离线续期）
HMI能进，但所有按钮失灵、参数无法保存	HMI程序里“写权限”被禁用（常见于昆仑通态工程误勾`Read-only mode`）or PLC寄存器地址映射错位	我们不反编译，而是用功能逆向法：根据按钮物理动作，反推PLC中对应DB块地址，再校准HMI变量绑定——比看源码还快

💡 关键洞察：很多“系统进不去”，其实是HMI在等PLC说一句“我好了”，而PLC其实在等HMI先出示“通行证”。
——这不是故障，是控制系统特有的“礼貌性僵持”。

我们干的，就是帮它们互相递上那张写着“请通行”的小纸条。

2.3 外部依赖故障：UPS闪一下，系统就“失忆”？网络断一秒，授权就“罢工”？

四色印刷机不是孤岛。它活在工厂的供电网、局域网、授权云里。外部环境抖一抖，它可能直接宕机三小时。

🔍 那些你以为“跟机器无关”，其实最要命的三件事：

🔹 UPS供电波动 → 系统写入异常
现象：重启后HMI界面错乱、字体发虚、历史数据全丢。
真相：EMMC在写入关键配置时遭遇电压跌落，导致文件系统半途崩溃。
✅ 速捷对策：部署双电源冗余检测模块（我们自研），实时监控输入电压纹波，低于4.85V自动触发安全写保护，避免“带伤作业”。

🔹 网络认证服务器离线 → 远程授权校验阻断
现象：一切正常，唯独“远程诊断”“云备份”功能灰掉，HMI反复弹窗Connecting to license server…
真相：很多新机型采用在线激活机制，一旦工厂防火墙策略收紧 or DNS被污染，HMI就认定“你不是正版用户”。
✅ 速捷对策：提供本地License Proxy服务——在车间部署一台微型授权中继盒，把云端校验转为局域网内毫秒响应，断网也能稳跑90天。

🔹 PLC固件版本与HMI工程不兼容（隐形杀手）
现象：HMI能进，但点击“套准调节”直接退出，或“墨量预设”数值不生效。
真相：某次PLC升级后，内部寄存器地址偏移了2字节，而HMI工程还按旧版地址读写。
✅ 速捷对策：建立跨品牌固件兼容矩阵表（覆盖西门子S7-1200 V4.5+、三菱iQ-R系列、汇川H5U等23款主流PLC），升级前自动比对HMI工程兼容性，提前预警。

🌟 说句掏心窝的话：
在速捷工控的维修单里，从没有“无解故障”，只有“未触达的接口”。
您看到的是黑屏，我们看到的是Bootloader日志里的CRC mismatch；
您以为是加密狗坏了，我们发现是USB接口氧化导致握手信号衰减3dB；
您怪网络不稳定，我们测出是车间Wi-Fi信道被隔壁焊机电磁干扰霸占……

——晋江速捷自动化科技有限公司（2017年扎根晋江，服务比亚迪、中国烟草、恒安纸业等万例客户），
不卖零件，只交逻辑；不推责任，只拆路径；不画大饼，只留证据。

下一站，我们不讲“怎么修”，而教您怎么让故障少发生、发生后秒恢复、恢复完还能升级进化——
（预告：3.2节将公开我们给泉州某印刷集团定制的“一键还原镜像包”，含HMI+IPC+PLC三端联动恢复，12分钟全场复产）

各位正在调墨、盯套印、一边看屏一边骂“这破系统又卡了”的老师傅们：
上一节我们拆完了“为什么进不去”，这一节——咱们不修、不换、不熬夜，直接把“进不去”这件事，从KPI里删掉。

不是靠运气，是靠一套能写进SOP、能培训班组长、能贴在电柜门上的标准化动作。
它不炫技，但管用；不烧钱，但省大钱；不靠老师傅经验传承，靠的是——让新来的实习生，按清单走三遍，就能把四色机从黑屏拉回生产状态。

速捷工控服务过10000+台设备后悟出一个朴素真理：
> 所有“突发故障”，都是N次“本可预防”叠加后的集中爆发；
> 所有“抢修奇迹”，本质都是某次巡检时，多备份了一个文件、多记了一行日志、多看了眼授权到期日。

下面这套流程，已在泉州、东莞、温州27家印刷厂落地验证——
平均故障响应时间缩短68%，非计划停机下降91%，最牛的一家：连续14个月，HMI零黑屏。
（老板说：“以前备件柜堆满备用触摸屏，现在改放茶叶了。”）

3.1 建立日常巡检清单：把“玄学运维”变成“打卡式习惯”

别怕麻烦，这套清单我们设计成5分钟能干完、3张A4纸能打完、班组长拿着手机就能拍照留痕。核心就三件事：固件要备份、日志要归档、授权要盯梢。

✅ 【固件备份策略】——不是“有备份”，而是“随时能换”
- 每季度首周，用速捷定制U盘（带自动识别功能）连接IPC USB口，按提示一键执行：
▪️ 备份当前Bootloader + 内核镜像 + 根文件系统（含HMI运行环境）；
▪️ 自动校验MD5并生成时间戳标签（例：CJY-4C-IPC_2024Q3_v2.1.7_20240905.md5）；
▪️ 同步上传至车间本地NAS（非云端！防断网失联）。
⚠️ 关键提醒：只备份“当前稳定版”，不存测试版/调试版——我们见过太多厂子因误刷调试固件，导致整线停产。

✅ 【关键日志自动归档】——让机器自己写“病情日记”
- 在IPC中部署速捷轻量级日志代理（≤8MB内存占用），自动采集：
▪️ Bootloader启动日志（U-Boot阶段）；
▪️ HMI服务启动失败记录（含license check timeout类报错）；
▪️ PLC-HMI通信断连次数/持续时长（基于Modbus/TCP心跳包统计）。
- 每日凌晨2点自动压缩打包，命名规则：CJY-4C-Log_YYYYMMDD.zip，存入指定共享文件夹。
🔍 实用技巧：只需翻最近3天日志，90%的“偶发黑屏”都能提前发现苗头——比如连续出现5次USB device not enumerated，基本锁定加密狗供电不稳。

✅ 【授权有效期预警机制】——给许可证装个“闹钟”
- 所有加密狗、网络授权、云激活证书，统一录入速捷《授权生命周期看板》（Excel模板免费提供）；
- 设置三级预警：
🔔 提前90天：邮件提醒设备管理员；
🔔 提前30天：短信+微信双推送至产线负责人；
🔔 提前7天：在HMI主界面右下角弹出黄色小标：⚠️ 授权剩余7天｜点击续期（支持扫码离线续）。
💡 真实案例：晋江某包装厂海德堡四色机，原授权2024年8月20日到期。因启用该机制，7月就完成续期，避免了8月旺季“全机锁死”的灾难——那个月他们多印了120万张彩盒，够装满3辆集装箱车。

📌 速捷小贴士：
这套巡检不是增加工作量，而是把“救火时间”转化成“喝茶时间”。
一位夜班组长反馈：“以前半夜三点被叫醒修黑屏，现在我泡杯茶，5分钟打卡完巡检，回去还能补一觉。”

3.2 快速恢复SOP：12分钟复产，不是口号，是刻进U盘里的肌肉记忆

再好的预防，也挡不住意外。所以——我们不赌“不会坏”，我们赌“坏了也能秒回”。
这套SOP，已固化为速捷标准服务包中的「应急恢复三件套」：
🔹 一枚U盘（含安全模式引导+一键还原镜像）
🔹 一张卡片（印着各品牌IPC进入安全模式的物理按键组合）
🔹 一份二维码（扫开即看厂商专用诊断工具操作视频，无网络也能播）

✅ 【安全模式进入路径】——记住这三招，比背密码还管用
| 设备类型 | 进入方式 | 速捷备注 |
|----------|-----------|------------|
| 研华/研祥ARM工控机（WinCE/Linux） | 上电瞬间狂按 F2 → 进BIOS → 启用Safe Mode Boot或USB Boot | 我们U盘内预置F2触发脚本，插上即自动识别机型并高亮提示 |
| 昆仑通态MCGS嵌入式HMI | 断电→长按屏幕右下角3秒→上电→听到“滴”声松手→进工程下载模式 | 卡片上印有“3秒定位图”，连手指粗细都标好了 |
| 西门子SIMATIC IPC（TIA Portal环境） | 按住Ctrl+Alt+Shift+F10上电 → 进入Windows PE诊断环境 | 我们U盘含TIA专用PE镜像，含博途离线授权模块，免联网激活 |

✅ 【一键还原镜像部署】——不是Ghost，是“三端联动式重生”
普通还原只救HMI？太浅。我们的镜像包是HMI程序 + IPC系统 + PLC通信配置三位一体打包：
- 插U盘→选“四色机极速恢复v3.2”→确认→12分钟倒计时；
- 过程自动完成：
▪️ 格式化EMMC并写入纯净Linux系统；
▪️ 恢复HMI工程（含中文字体、按钮图标、历史趋势模板）；
▪️ 同步刷新PLC通信参数（站号、波特率、超时值），确保开机即通；
▪️ 最后自动重启，并在HMI首页显示绿色对勾✅ + “恢复完成｜2024-09-05 14:22:03”。
🎯 效果：泉州某书刊印刷厂实测，从黑屏到正常套准调节，耗时11分47秒。操作员说：“比我泡面还快。”

✅ 【厂商专用诊断工具使用指南】——拒绝“百度半天找不到下载链接”
我们不教您去官网大海捞针。U盘里直接存好：
- 西门子SIMATIC WinCC Unified Diagnostics Tool（含中文汉化补丁）；
- 昆仑通态MCGS_Engineer_V5.5.1000（破解版？不。是官方授权离线版，我们签了年度技术服务协议）；
- 汇川AutoShop Pro（适配H3U/H5U系列，含四色机专用伺服参数模板）。
每个工具配3分钟短视频（扫码即播），讲清楚：
▶️ 怎么抓取PLC-HMI通信原始数据包；
▶️ 怎么用“寄存器扫描”功能快速定位DB块损坏位置；
▶️ 怎么导出当前HMI变量表，对比备份版找差异项。
——工具在手，问题开口，答案自出。

3.3 技术升级建议：从“修得勤”到“不用修”，才是真降本

最后，说点扎心但必须说的：
您花3小时抢修一台老四色机，可能只够它印完2000张活；
而一次OTA升级，能让它未来三年少停17次机——
预防性维护是止血钳，技术升级才是疫苗。

我们不鼓吹“全换新”，而是帮您看清演进路径的三个台阶：

🟢 第一阶：硬件轻量化改造（投入＜2万元，见效最快）
- 给老IPC加装SPI Flash外挂启动模块（解决EMMC老化）；
- 替换原装加密狗为速捷双模授权模块（USB+蓝牙双通道，断USB自动切蓝牙）；
- 加装电源纹波监测仪（实时显示电压波动曲线，超标自动告警）。
→ 效果：故障率直降50%，寿命延长2年以上。

🟡 第二阶：系统层OTA能力植入（投入3~8万元，推荐主力产线）
- 在现有IPC中部署轻量级OTA Agent（我们开源，仅1.2MB）；
- 所有固件/HMI工程更新，通过车间局域网推送，无需插U盘、不开机箱；
- 支持灰度升级：先推1台试跑24小时，无异常再全厂铺开。
→ 效果：版本管理不再靠U盘传、靠人拷、靠猜谁手上有最新版。

🔴 第三阶：云边协同新一代控制系统（面向未来3~5年规划）
- 采用速捷自研「印智控」平台（已落地恒安纸业、比亚迪电池PACK线）：
▪️ 边端：ARM+Linux实时内核，毫秒级HMI响应；
▪️ 云端：AI套准偏差预测（提前2小时预警墨辊偏移）、耗材寿命智能提醒；
▪️ 安全：国密SM4加密通信，授权绑定设备指纹+IP+MAC三重校验。
→ 不是“更炫的屏”，而是让四色机自己学会“看趋势、做预判、防故障”。

🌟 结语：
在晋江速捷自动化科技有限公司（2017年成立于泉州晋江，专注工业自动化全生命周期服务）看来——
最好的维修，是让客户忘了还有维修这回事；
最高的效率，是让产线安静得只听见滚筒转动的声音；
最硬的保障，是当别人还在找U盘时，您的操作员已经按下“一键恢复”，顺手把刚泡的茶喝完了。

——我们不卖焦虑，只给路径；
不画蓝图，只交方案；
不谈情怀，只看复产时间。

下一章预告：
《4. 真实案例复盘：从福州黑屏危机到泉州零故障产线的180天进化》
（含完整巡检表模板、一键还原U盘制作教程、授权看板Excel下载链接——全部免费开放）
