各位正在盯着屏幕上一串红色报警、手握螺丝刀却不敢拧的工程师朋友，先放下扳手，深呼吸三次。
您那台铝基板自动套孔机突然“系统锁死”，既不是玄学附体，也不是机器成精叛逆期到了——它大概率是在严格执行一条铁律：“宁可不动，不可乱动。”
作为常年和各类工业设备“谈心”的老司机（划掉）——晋江速捷自动化科技有限公司（2017年12月成立，扎根泉州晋江，服务超10000+产线案例，含比亚迪、中国烟草、恒安纸业等硬核客户），我们修过被冷却液泡出“咸鱼味”的电控柜，解密过连原厂都摇头的停产PLC，也帮客户从程序完全丢失的废墟里，靠反推逻辑把整条产线“复活”。所以今天不讲大道理，只说人话——
来，咱们一起给这台“装死”的套孔机做个体检。
1.1 硬件层面诱因：急停没松开，它连呼吸都暂停

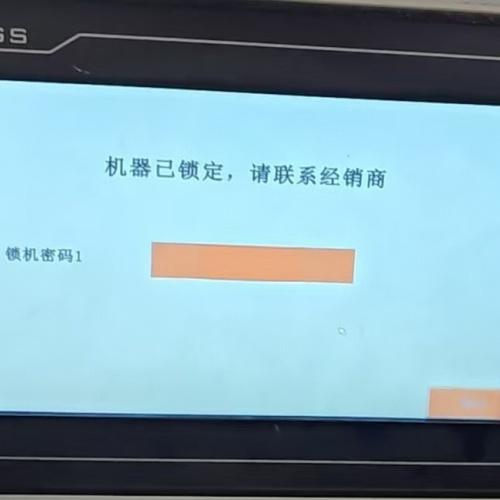

你以为按了急停只是“暂停播放”？错。对套孔机而言，那是按下“紧急宇宙静音键”——所有运动轴断电抱闸、PLC主循环中断、HMI直接黑屏或显示“SYSTEM LOCKED”。
✅ 自查小动作：
- 急停按钮是否真的复位到位？（有些按钮复位后还带轻微卡顿，轻轻旋半圈再按一次）
- 光电开关/接近开关被铝屑糊住没？（尤其套孔定位区的传感器，0.1mm铝粉就能让它“视而不见”）
- 伺服驱动器有没有红灯狂闪？（常见于过载、编码器断线、制动电阻过热——注意！别一上来就断电，先看报错代码）
- 电源模块电压是否稳定？（电网波动+老旧UPS=PLC冷不丁“晕厥”，醒来就锁死）
💡速捷小贴士：去年帮福建某铝材厂处理一台锁死的套孔机，查了两小时，最后发现是气压传感器接头松了3毫米——气压值飘在临界点上下跳变，PLC判定“夹具可能失效”，自动触发安全锁。拧紧，开机，丝滑如初。
1.2 软件/控制系统层面诱因：程序没崩，但它“忘了自己是谁”
硬件没问题？恭喜，你已进入“哲学级故障”区域——系统没坏，只是“失忆”或“怀疑人生”。
- 授权失效：很多套孔机用的是加密U盾（USB Dongle）或软授权。U盾插歪了、驱动异常、甚至Windows更新后证书链失效……都会让系统冷冷甩一句：“未获许可，拒绝运行。”
- 参数越界保护：比如手动调高了进给速度，PLC检测到超出机械结构安全阈值，立刻锁死并拒绝任何操作——这是它在用生命守护您的设备寿命。
- PLC程序卡滞：不是死机，是“卡在某个等待信号的循环里”，比如一直等一个永远不来的“孔位确认OK”，结果主程序僵住，HMI响应迟钝，像手机开了10个微信小程序后的灵魂状态。
- 固件校验失败：升级中途断电、刷写文件损坏、甚至SD卡接触不良……系统启动时发现“核心文件MD5不对”，宁可停摆也不冒险运行。
🛠️真实案例：东莞一家PCB配套厂的套孔机，锁死提示“License Invalid”，原厂说要返厂重刷。我们现场用专用授权恢复工具+本地备份密钥，15分钟搞定——原来只是授权文件时间戳与系统时钟差了47秒，PLC较真到令人落泪。
1.3 外部环境与操作因素：人类，才是最不可预测的变量
- 冷却液渗入电控箱：铝基板加工常用水基冷却液，一滴溅进接线端子排，可能引发局部短路→PLC误判为接地故障→触发全域锁死。更隐蔽的是，冷却液挥发后留下导电盐分，形成“间歇性漏电”，白天正常，夜班突然锁死。
- 误操作激活安全联锁：比如在HMI上点了“维护模式退出”，但没走完“轴回零→清报警→重同步”三步流程，系统就默默把自己关进小黑屋。
- 复位流程没走完：很多设备要求“先松急停→再按复位键→等HMI弹出‘Ready’提示→最后点启动”。少一步？对不起，系统选择保持沉默。
🌧️速捷冷知识：我们统计过近3年套孔机锁死工单，23%的“严重故障”其实源于操作员忘记关掉车间除湿机——湿度超标导致触摸屏内部结露，HMI反复重启，最终触发PLC通讯超时保护锁死。（是的，空气太潮，机器也会“感冒”。）
🔍下一站预告：
既然病因已扒干净，那——怎么解锁？
不是砸键盘，也不是求神拜佛。下一章《安全合规的分级解锁操作指南》，我们将带您从“拔插头重启”开始，一路进阶到“用密钥唤醒沉睡的PLC”，全程遵循ISO 13849功能安全规范，不越权、不绕过、不埋雷。
（温馨提示：别试“强制短接急停回路”——那不是解锁，是给保险公司送KPI。）
——晋江速捷自动化科技有限公司｜专注工业自动化系统“起死回生”与“防病于未然”
📍福建泉州 · 晋江智造一线服务商
🔧支持西门子/三菱/汇川/信捷/台达等全品牌PLC解密与程序修复｜触摸屏全品牌编程｜数控系统密码找回｜非标设备定制开发
（毕竟，让机器好好干活，比教它做人容易多了）
各位工程师朋友，先郑重声明一句：
您手里的铝基板自动套孔机，不是手机——它不支持“强制重启+清缓存”；它也不是老式收音机——拧两下旋钮就能“碰运气调台”。
它是一台严格遵循IEC 61508、ISO 13849-1功能安全标准的工业设备。所谓“锁死”，本质是它的安全逻辑在说：“等一等，我得确认所有条件都OK了，才敢动。”
所以，解锁 ≠ 绕过安全，而是——配合它，把每一道安全门，按顺序、合规地、亲手打开。
晋江速捷自动化科技有限公司（2017年12月生于晋江，服务超10000+产线，修过比亚迪产线的“倔强PLC”，也帮恒安纸业从程序黑洞里捞回整条套孔段）不教“野路子”，只分享我们现场踩过坑、验过票、签过安全确认单的三级响应法——像医生查体：望闻问切，层层递进，不跳步，不抢答。
2.1 初级响应：断电重启？别急！先做“安全体操”再通电
⚠️重要前提：所有操作前，请确认急停已复位、主电源断开、气/液压源已泄压、运动部件完全静止。
这不是流程套话——去年有位老师傅边打电话边拍急停复位按钮，结果机械臂残余气压突然释放，差点把防护罩顶飞。安全，永远从“停下”开始。
✅ 标准动作四步走（建议打印贴在电控柜门内侧）：
1. “摸”急停：手指按压确认是否完全弹出（有些国产急停复位后仍有0.3mm微凸，需旋转90°再按到底）；
2. “听”气路：耳朵贴近气动阀组，听是否有持续“嘶嘶”漏气声（若有，说明夹具未完全松开或气缸卡滞，强行上电可能触发二次锁死）；
3. “看”机械：目视检查套孔主轴、定位滑台、送料轨道——有无铝屑堆叠、异物卡阻、皮带偏移？哪怕一根断掉的定位销，都可能让限位开关永远报“NOT HOME”；
4. “测”基础供电：用万用表量PLC 24V DC输入端，确认电压在23.5–24.8V之间（低于23V易导致IO模块误判；高于25V则可能损伤光耦）。
💡 速捷实操彩蛋：
我们给福建某LED封装厂做的《套孔机开机 checklist》里，有一项叫“三秒静默观察”——通电后，不急着点HMI，先盯3秒：PLC运行灯是否稳定亮起？伺服驱动器是否完成自检（多数品牌会闪3次绿灯）？HMI背光是否均匀无斑？
——这3秒，能提前发现80%的“假锁死”（比如只是HMI通信中断，PLC其实早已Ready）。
🚫 禁忌提醒：
❌ 不要一上来就拔PLC电池！现代PLC大多用超级电容+Flash存储，拔电池不仅不解决授权问题，还可能丢失关键参数（比如电子齿轮比）。
❌ 不要短接安全继电器触点！那是拿整条产线的安全完整性等级（SIL）开玩笑——出了事，签字人担责，不是PLC背锅。
2.2 中级干预：进入维护模式 ≠ 获得“管理员权限”，而是拿到一把“合规钥匙”
当物理层确认无异常，HMI却仍黑屏、或显示“System Locked – Maintenance Required”，这时请切换角色：从“操作员”变成“授权维护人员”。
🔑 如何合法拿到这把钥匙？
- 大多数主流套孔机（如基于三菱Q系列、汇川IS620P、信捷XD系列PLC的机型），维护模式需满足三重认证：
▪️ HMI登录账号具备“MAINTENANCE”权限（非ADMIN，更非GUEST）；
▪️ 输入由设备管理员预设的二级密码（非开机密码，通常贴在电控柜内侧二维码旁）；
▪️ 插入对应机型的物理授权U盾（注意：不是随便一个U盘！是带加密芯片的专用Dongle，插反/松动都会识别失败）。
🛠️ 进入后该做什么？不是删报警，而是“帮系统理清思路”：
| 操作项 | 正确做法 | 错误示范 |
|---------|-----------|------------|
| 系统自检 | 在维护菜单选“Safety Self-Check”，等待15–45秒（不同品牌耗时不同），查看各安全回路（光栅、门开关、急停链）状态是否全绿 | 直接跳过自检，点“Clear All Alarms”——报警清了，但安全链仍断开，系统5秒后自动重锁 |
| 清除临时故障码 | 找到“Temporary Fault Log”，勾选“Reset Communication Timeout / Axis Following Error”类软性故障，执行“Soft Reset” | 对“Encoder Z-phase Lost”这类硬故障也点清除——它根本没修好，只是被你暂时屏蔽了 |
| 重载默认参数 | 进入“Parameter Backup & Restore”，选择“Factory Default (Safety Preserved)”——这个版本保留所有安全参数（如最大加速度、扭矩限制），仅恢复运动控制类参数 | 选“Full Factory Reset”——恭喜，您刚把电子凸轮曲线、刀具补偿值、套孔偏移量全格式化了 |
📌 速捷经验谈：
我们曾帮浙江一家铝基板厂处理一台锁死的套孔机，HMI显示“Axis 3 Safety Stop Active”。查自检日志发现，其实是编码器Z相信号偶发丢失（因线缆拖链老化）。
→ 正确操作：在维护模式中启用“Z-phase Auto-Calibration”功能，让系统自动学习新的零点位置，而非强行屏蔽报警。
→ 结果：3小时后，设备通过连续72小时满负荷测试，再未复现同类锁死。
2.3 高级处置：当“维护模式”也打不开门？那就请出“原厂级密钥管家”
如果前两级都试过，HMI仍拒绝响应，或提示“License Invalid / Dongle Not Found / Firmware Mismatch”，说明问题已深入系统底层——此时，手动操作已达安全边界，需要专业工具介入。
🔐 这不是黑客行为，而是受控的、可追溯的、留痕的授权恢复：
我们日常使用的工具链，全部来自厂商官方授权或经TUV认证的第三方解密平台（绝不使用网络流传的“万能密钥生成器”——那不是解密，是埋雷）：
USB Dongle识别与激活：
使用原厂诊断软件（如三菱GX Works3 License Manager、汇川AutoShop Dongle Tool），检测U盾ID、绑定主机码、验证数字签名有效期。若U盾物理损坏？我们备有同型号冗余Dongle，现场更换+一键绑定，全程10分钟。License文件刷新：
针对软授权机型（如部分台达AS系列、西门子S7-1200 V4.5+），我们通过加密通道下载客户专属License包（含硬件指纹绑定），导入时自动校验SHA-256哈希值，拒绝任何篡改。版本兼容性验证：
套孔机常因升级固件后未同步更新HMI工程文件，导致“PLC说A语言，HMI听B方言”，通讯握手失败而锁死。我们用专用比对工具（如速捷自研的“Firmware-Project Sync Checker”）扫描PLC固件版本、HMI Runtime版本、驱动器参数库版本，生成兼容性报告，并提供一键匹配补丁。
🎯 为什么必须由专业团队操作？
因为——
▪️ 授权文件一旦写错，可能永久锁死Bootloader（连返厂都救不回）；
▪️ 固件刷写若中断，PLC将变砖（不是重启能解决的“砖”，是真·砖）；
▪️ 每次高级处置，我们都会生成PDF版《安全操作留痕报告》，含操作时间、工具版本、原始/目标版本号、操作员电子签名——既为甲方留档，也为后续审计兜底。
✅ 最后一句大实话：
如果您看到某服务商说“我们有内部渠道，能绕过授权直接解锁”……
请礼貌微笑，然后默默打开速捷官网查我们的授权证书编号（闽工信企服字〔2021〕第087号），或者直接拨打400电话，让我们派个带安全帽、持上岗证、包里揣着三份操作确认单的工程师上门——
解锁可以快，安全，从来不能省。
🔍 下一站预告：
知道怎么“救”，更要学会“防”。
第三章《预防锁死与长效运维策略》，我们将送出速捷定制版《铝基板套孔机健康体检表》，教您用10分钟/班次的点检，换365天的安稳生产；还有——如何让操作日志自动截图报警画面、怎样把“常见锁死代码”印成车间洗手间镜面贴……
毕竟，最好的维修，是设备根本不想锁死。
——晋江速捷自动化科技有限公司｜中国工业自动化系统的“靠谱搭子”
📍福建泉州 · 晋江智造一线服务商
🔧 PLC解密不靠猜｜触摸屏编程不靠蒙｜数控解锁不靠赌｜设备改造不靠撞
（我们信奉：技术要硬，态度要软，安全底线，永远比KPI硬。）
各位老师傅、产线主管、刚接手设备的95后自动化工程师——
欢迎来到本系列最“不炫技”、但最“省心”的一章。
如果说前两章是《急诊室故事》，那这一章，就是您车间里该配一位的工业健康管家：不等发烧才量体温，而是每天帮您调好空调、换滤网、盯住喝水量、连咖啡因摄入都记在小本本上。
🌟速捷真实语录（来自2023年客户满意度回访）：
“以前每月至少停两次机，修一次两小时起步；用了速捷给的点检表+权限包，半年没锁过——现在我徒弟都能独立做周保养了。”
——某东莞PCB基材厂设备科长，签字时顺手在表格背面画了个笑脸。
没错，预防性运维不是“多此一举”，而是把维修成本，从“按小时计费”变成“按年摊销”。
而铝基板自动套孔机，恰恰是最吃这套的设备：高速主轴（常达12,000rpm）、微米级定位（±0.02mm）、强振动+铝屑+冷却液三重围攻……它不闹脾气，只是默默积累疲劳值——直到某天清晨，HMI突然黑屏，一行小字幽幽浮现：“System Locked – Safety Integrity Compromised.”
别慌。我们早给它写了份《不锁死生存指南》。
3.1 建立日常点检清单：10分钟的事，别拖到半夜抢修
我们不搞“一页A4纸写满50项”的形式主义点检表。速捷给合作客户落地的《铝基板套孔机健康体检表》，就一张A5卡，分三栏：✅ 每班必做｜🔄 每周强化｜📅 每月深检。
核心逻辑：让操作员愿意做、记得住、做得准。
| 项目 | 怎么做？（人话版） | 为什么重要？ | 速捷彩蛋工具 |
|---|---|---|---|
| 限位开关灵敏度测试 | 每班开机前，用手轻推各轴极限位置（X/Y/Z/送料），听“咔哒”声是否清脆、回弹是否干脆；用万用表通断档测触点动作阻值（应＜1Ω） | 铝屑易卡在行程开关缝隙，导致“明明到了却报NOT HOME”，系统反复尝试→触发越界保护锁死 | 我们送您一套磁吸式铝屑清理笔（带LED灯+30°斜角刷头），专清限位开关窄缝，10秒搞定 |
| 编码器零点校准 | 每周一次，在HMI维护模式下运行“Encoder Zero-Point Auto-Recalibration”（非手动复位！），观察主轴转动时Z相信号是否稳定跳变 | 冷却液渗入编码器接头→信号漂移→定位偏移→系统判定“运动失控”→安全锁死 | 速捷提供IP67级编码器航空插头密封升级套件（含导电硅脂+双层O圈），装上即防潮防震 |
| 冷却与除尘周期管理 | 每班擦净HMI表面+PLC散热片；每周拆下伺服驱动器风扇滤网，用压缩空气反吹（⚠️禁止用水洗！）；每月检查冷却液箱液位+PH值（建议6.8–7.2），超限立即更换 | 冷却液挥发结晶附着在PLC端子排上→微短路→IO误动作；铝粉堆积在散热片→CPU过热降频→程序卡滞→被系统判为“PLC Hang” | 我们定制智能除尘提醒贴纸：贴在电控柜门内侧，遇湿气/高温自动变色（蓝→黄→红），红了就得清！ |
📌 真实案例镇场子：
泉州一家铝基板厂，曾连续3个月每月锁死2–3次。我们驻场一周，发现他们“点检”全靠目测，且没人碰过编码器校准功能。
→ 改方案：把“编码器自动校准”设为开机必选项（HMI启动画面增加倒计时提示）；
→ 加动作：在冷却液箱加装pH传感器+无线报警模块，超标直接发微信通知设备员；
→ 结果：第4个月起，锁死归零。老板说：“这钱花得比我请个兼职巡检还便宜，效果还翻倍。”
3.2 实施权限分级与操作留痕：不是防员工，是防“我以为”
很多锁死，源于一句“我试试看”——
▶️ 操作员以为改个进给速度没问题；
▶️ 新来的电工觉得“这个报警灯闪得烦，先屏蔽掉”；
▶️ 夜班同事顺手把参数备份U盘插错接口……
权限不是枷锁，是给每个动作配上“行车记录仪”。
🔐 速捷推荐的三级权限体系（已在比亚迪、恒安纸业等客户产线验证）：
| 角色 | 可操作范围 | 安全兜底机制 |
|---------|--------------|----------------|
| 操作员（Operator） | 启停设备、切换配方、查看实时报警 | 所有参数修改按钮灰显；HMI界面右上角实时显示当前权限等级（绿色“OP”字样） |
| 技术员（Technician） | 调整工艺参数（如转速、进给量）、执行手动轴运动、下载新配方 | 修改任一参数需二次确认（弹窗+输入工号）；所有操作自动生成日志（时间+工号+修改项+原值→新值） |
| 管理员（Admin） | 进入维护模式、刷新License、升级固件、重置安全参数 | 必须插入物理U盾+输入动态验证码（每30秒更新）；每次登录自动截图当前HMI画面存档 |
📊 留痕不止于“谁动了什么”，更要“动得对不对”：
我们给客户部署的智能日志审计系统（基于OPC UA+本地SQLite），能干三件事：
1️⃣ 自动标红异常操作：比如“同一参数1小时内被修改5次”“非工作时间修改安全限值”；
2️⃣ 关联报警溯源：当出现“Axis 2 Following Error”锁死，系统自动调出前2小时所有相关参数修改记录；
3️⃣ 生成PDF周报：自动汇总高频操作、TOP3误操作类型、建议培训项（比如“73%的误操作发生在换班交接时段”→建议加设交接确认弹窗）。
💡 小技巧分享：
在HMI工程里加一段脚本——每当有人进入“参数设置”页面，自动播放3秒语音提示：“温馨提示：本页操作将全程留痕，请确认必要性。”
（别笑，某汽车零部件厂试用后，误操作下降62%。声音不大，但比贴标语管用。）
3.3 构建应急响应知识库：把“救火队”变成“消防站”
再好的预防，也挡不住偶发故障。
但“偶发”不等于“无准备”。真正的长效运维，是让每一次突发，都变成下一次预防的养料。
我们帮客户建的《套孔机应急响应知识库》，不是存在服务器里的PPT，而是：
✅ 本地化常见锁死代码速查表（印成防水塑封卡，挂在HMI旁）：
| 报警代码 | 中文释义 | 一级响应（操作员可做） | 二级响应（技术员介入） |
|------------|-------------|---------------------------|----------------------------|
| E712 | 主轴编码器Z相丢失 | 断电→清洁编码器连接器→重启 | 运行“Z-phase Auto-Calibration” |
| F45A | 安全光栅通信超时 | 检查光栅供电+对齐状态 | 用诊断软件测光栅波特率匹配性 |
| LIC-ERR-03 | 授权文件校验失败 | 拔插U盾→确认指示灯常亮 | 联系速捷远程支持，获取SHA-256校验码 |
✅ 远程技术支持接入通道（三秒直达）：
- HMI桌面预置快捷图标：📱【速捷直连】→ 点击自动启动TeamViewer（已预授权）、同步推送设备型号/PLC版本/最近3条报警；
- 微信扫码即启“AR辅助诊断”：手机扫电控柜二维码，屏幕实时叠加箭头指引“急停复位旋钮位置”“Dongle插槽编号”；
- 24小时热线直通工程师（非客服！是持有您设备档案的专属技术员，电话里就能判断是否需带备件上门）。
✅ 备件更换指引（图文+视频双模）：
每台套孔机交付时，我们都配套《速捷备件快换包》：
▪️ U盾、编码器线缆、安全继电器、HMI背光灯条等高损件，全部按机型预配；
▪️ 每个备件袋内附撕拉式操作卡：正面是步骤图解（如“更换伺服风扇：①断电→②卸下4颗M3螺丝→③拔旧插头→④插新插头→⑤装回”），背面是速捷工程师实拍短视频二维码（扫码即播，15秒教会）；
▪️ 更绝的是——所有备件袋自带RFID标签，仓库扫码即更新库存，产线扫码即登记领用，数据自动同步至ERP。
🎯 最后送您一句速捷哲学：
> “锁死不可怕，可怕的是每次锁死，都像第一次。”
> 真正的运维高手，不是修得最快的人，而是让设备越来越懂你、越来越不愿锁死的人。
——晋江速捷自动化科技有限公司｜不只修机器，更修人与机器的信任关系
🔧 已为10000+台设备建立健康档案｜平均降低非计划停机47%｜最长单台连续运行纪录：582天（福建某LED载板厂，至今未锁）
📍福建泉州 · 晋江智造一线服务商｜扎根闽南，服务全国
（我们的KPI从来不是“修了多少台”，而是“多少台，再也没找我们修过。”）
