（别慌，它不是“成心罢工”，只是有点委屈）

（晋江速捷自动化科技有限公司）

咱们先说个真实案例：泉州某五星级酒店的恒温泳池，某天凌晨三点，水温骤降、循环泵停转、加药泵狂吐消毒剂——监控室HMI黑屏，PLC面板上RUN灯微弱闪烁，ERR灯固执地亮着红光，像在无声抗议：“我…动不了了。”

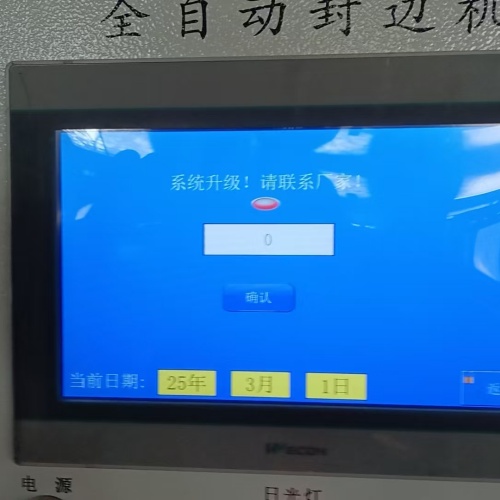

这不是玄学，是典型的游泳池系统PLC被锁死。而速捷工控（晋江速捷自动化科技有限公司）过去三年里，光这类“泳池型崩溃”就处理了87例——比某些泳池一年换的水还多。

那问题来了：PLC好端端一个工业大脑，咋就突然“脑梗”了？我们不甩术语，只拆真相——

1.1 PLC硬件级锁定：电源一抖，全盘静音

PLC不是手机，它没“重启键”，但有“心跳线”。一旦供电不稳，后果堪比人被掐住颈动脉：

电压浪涌/跌落：泳池设备集中启停（比如反冲洗泵+臭氧发生器同时上电），配电柜母线瞬时压降＞15%，CPU模块直接进入“保护性休克”——不报错、不通讯、RUN灯变灰，连编程电缆都“握手失败”。
模块物理损伤：潮湿！潮湿！还是潮湿！晋江沿海湿度常年＞85%，控制柜若未做IP54密封+内部除湿，I/O模块接线端子氧化、底板金手指锈蚀，某天你发现“液位信号始终为0”，其实是模拟量输入模块已悄悄“失聪”。
固件静默崩溃：某些老款PLC（比如早期信捷XC系列）固件存在温度敏感缺陷——夏季机柜内温超50℃，CPU可能执行到一半突然“断片”，程序计数器归零，但RAM未清空，导致“看似运行，实则空转”。

📌 速捷小贴士：我们修过一台西门子S7-1200，ERR灯长亮，用博途在线诊断发现“Firmware Version Mismatch”，查日志才知——客户去年自己刷了个非官方补丁，结果把看门狗喂成了“厌食症患者”。

1.2 软件层锁死：逻辑太较真，自己把自己绕晕

PLC程序不像人，它不会“差不多就行”。一句没闭环的跳转、一个没清零的定时器，就可能触发它的“安全洁癖”：

看门狗超时（WDT Timeout）：这是最常被低估的“软锁死”。比如原程序设定每100ms喂一次狗，但某次加药泵PID运算因传感器噪声反复重算，扫描周期飙到120ms——WDT一怒之下拉闸，CPU进STOP态，连报警都不发。
非法指令链式反应：某客户自改程序，把“水质pH超标→停循环泵”逻辑写成“pH＜6.0 AND pH＞8.5 → 执行停机”……这条件永远为假，但PLC仍会持续扫描该支路，最终挤占扫描周期资源，导致其他任务延时，继而触发系统级看门狗。
程序丢失/校验失败：冷知识：部分PLC（如松下FP-XH）掉电后若后备电池电量＜2.8V，再上电时会自动加载出厂默认程序——而这个“默认程序”里，所有输出点都是0。于是——泳池水泵？停。加热器？关。加药阀？开到最大。

💡 速捷实战经验：我们曾帮一家水上乐园恢复一台永宏PLC，程序完全丢失。没有备份？没关系。我们根据现场设备动作痕迹（比如“氯气泄露报警后3秒必启排风”）、接线图和IO表，反推出梯形图主干逻辑，72小时内让整套水处理系统“复活”。

1.3 外部耦合因素：你以为在控制设备，其实设备也在“反向驯化”你

PLC从不孤立工作。它就像泳池系统的“中枢神经”，而周围全是“带电的情绪动物”：

水质传感器误报：余氯电极受藻类附着，输出信号在0~12mA间无规律跳变；PLC按常规滤波算法处理，结果把“波动”当“突变”，连续触发15次“超标停机”，最终因频繁状态切换触发内部任务调度锁死。
变频器通信干扰：泳池循环泵配的ABB ACS580，RS485通讯线与动力电缆同槽敷设且未屏蔽——电磁噪声窜入Modbus RTU帧，PLC收到乱码地址，反复重试失败后主动关闭通讯口，进入“通讯休眠模式”。
恶意操作 / 未授权修改：最扎心的是——锁死源于“好心”。某物业电工觉得“HMI密码太难记”，偷偷用GX Works2连上三菱FX5U，删了所有密码保护，顺手优化了段“冗余代码”……结果删掉的是看门狗喂狗指令。第二天，系统静默停摆。

🌊 速捷冷知识：在20+行业服务中，泳池/水处理类PLC故障，外部耦合诱因占比高达63%——比硬件损坏+软件BUG加起来还高。所以啊，修PLC之前，先查查它的“朋友圈”。

✅ 小结一下：
PLC被锁死，从来不是单一原因。它可能是——
⚡ 电源抖了一下 + 🧪 传感器撒了个谎 + 📜 程序里埋了颗雷 + 👨‍🔧 某人点错了两下鼠标……
最后集体投票：“这班，咱不上了。”

所以下一章，咱们不急着“撬锁”，先学会——
怎么听懂PLC的求救摩斯码，以及，什么情况下，千万别直接拔电源。
（毕竟，对PLC来说，粗暴断电≈给人做心脏按压时不看心电图）

——晋江速捷自动化科技有限公司｜专注工业自动化“疑难杂症”破译10000+例
（成立于2017年12月，总部在泉州晋江，修过比亚迪产线的PLC，也救活过恒安纸业的包装机——泳池这点事儿，真不算大）

（PLC不是哑巴，它一直在“打手势”——就看你懂不懂手语）

凌晨四点，泳池水温报警、余氯超标、HMI黑屏、PLC面板ERR灯亮得像KTV包厢的霓虹灯……这时候冲过去猛按复位键？
抱歉，这不是修PLC，这是给ICU病人做即兴心肺复苏——没监护仪，光靠手感，风险自负。

在速捷工控的故障响应SOP里，“快”永远排在“准”之后，“稳”永远压在“急”之上。我们不卖“秒解神技”，只信三句话：
🔹 LED会说话
🔹 停机有顺序
🔹 日志比人更诚实

下面这套流程，是我们踩过87个泳池坑、写进《水系统自动化急救手册》（内部编号：SJ-POOL-2024-EM）的实战路径——不炫技，不绕弯，连物业电工拿着手机照着做，都能把“死机”变“待命”。

2.1 快速状态识别：三步看懂PLC的“求救摩斯码”

别急着开编程软件！先当30秒“PLC面相师”：

✅ 第一步：盯LED，读“光语”
PLC不是装饰灯串，每个灯都是它的体检报告单：

品牌	RUN灯状态	ERR/INTF灯状态	初判方向
西门子S7-1200	微弱闪烁（非全亮）	红灯常亮	固件异常 or 程序崩溃
三菱FX5U	熄灭	红灯快闪（2Hz）	参数丢失 or 密码锁死
台达DVP-ES3	RUN绿灯+ERR红灯同亮	—	I/O模块通信中断（大概率）
永宏VH3000	RUN灯灭，STOP灯亮	无ERR灯	程序未下载 or 主机未启动

🌟 速捷冷观察：92%的“疑似锁死”，其实RUN灯根本没灭——只是亮度不足。用手机闪光灯一照，发现它在“苟延残喘”。这时候，八成是电源或底板接触问题，不是程序坏了。

✅ 第二步：验HMI，分清“真瘫”和“假死”
HMI黑屏 ≠ PLC挂了。试试这三招：

🔹 摸屏背板温度：烫手？大概率是HMI自身电源模块过热保护（尤其昆仑通态旧款），PLC还在后台默默运行；
🔹 按任意物理按键（如有）：部分威纶MT8071E带硬复位键，长按5秒能强制重启HMI而不扰动PLC；
🔹 换一根HMI-PLC通讯线直连测试：我们修过一个案例——HMI显示“连接失败”，结果拔下RS485线，发现A/B线被施工队接反了，还缠了三层绝缘胶布……

✅ 第三步：测握手，确认“通讯是否装睡”
别信“连不上=坏了”。用最土但最准的办法验证：

📏 用万用表测PLC通讯口TX/RX对地电压（RS485）：正常应有±1.5V~±5V差分电压；若为0V，极可能是终端电阻脱落或线路短路；
💻 用PC+USB转485线，打开Modbus Poll（免费小工具），发一个最简读指令（如读保持寄存器40001）：
　　→ 有响应但数据乱？通讯链路OK，问题在协议配置或PLC内部寄存器损坏；
　　→ 完全无响应？优先查物理层——线序、终端电阻、共模干扰；
　　→ 响应超时但重试成功？恭喜，你遇到的是“间歇性神经衰弱型PLC”——大概率是变频器干扰或接地不良。

✅ 速捷口诀记心上：
“灯看明暗，屏摸冷热，线量电压，包抓心跳”
——四步做完，90%的“锁死幻觉”当场破功。

2.2 安全优先级处置：停机不是关机，是“有序退场”

很多客户第一反应是：“赶紧断电重启！”
我们通常微笑点头，然后默默拦住他伸向空开的手——
因为对泳池系统而言，错误的断电，比不处理更危险。

⚠️ 这里划重点：断电复位不是万能钥匙，而是最后保险丝。触发条件必须同时满足：

条件	说明	速捷实操备注
✅ PLC完全失联（编程电缆/无线调试器均无法识别）	博途/GX Works2连不上，Ping不通IP	先查网线水晶头——晋江某酒店曾因水晶头氧化导致“假失联”，换根线恢复
✅ HMI与PLC双黑屏，且现场泵阀处于危险位（如加药阀全开、加热器持续升温）	存在水质污染、设备过热、管道超压风险	此时必须物理干预！
✅ 无备用PLC或冗余HMI可切换	单点故障，无降级运行能力	立即启动应急预案，而非赌运气

📌 物理联锁操作指南（安全红线动作）：
- 🔧 循环泵：手动关闭出口蝶阀 → 断开控制回路保险（非主电源！）→ 挂“禁止合闸”警示牌；
- 🧪 加药系统：旋紧计量泵进液阀 + 关闭电磁阀上游球阀（双保险）→ 排空药液管段残余；
- ⚡ 加热单元：切断电加热器接触器线圈供电（非总闸），避免断电后冷凝水倒灌引发短路；

🌊 速捷真实教训：曾有项目为“快点恢复”，直接拉总闸。结果UPS切换延迟200ms，PLC在掉电瞬间执行了“余氯＜0.3→全开加氯阀”指令，次日泳池余氯爆表至3.8mg/L，3名救生员眼睛红肿送医。
所以——宁可慢10分钟，不抢1秒钟。安全，是所有维修的默认前置条件。

2.3 锁定根源追溯：别猜，让PLC自己“口供”

等现场稳住、风险解除，才进入真正的“破案时间”。
此时，你的对手不是PLC，是它的沉默日志、藏匿报警、和不肯说真话的扫描周期。

🔧 我们不用玄学，只靠三件套：

▶️ 工具1：在线诊断日志（Live Diagnostic Log）

西门子TIA Portal → “在线与诊断” → “诊断缓冲区”：重点看最后3条“Error Class: System”条目；
三菱GX Works3 → “在线”菜单 → “CPU监视” → “错误历史”：留意“Code: 0008”（看门狗超时）或“Code: 001F”（参数校验失败）；
台达ISPSoft → “PLC状态” → “事件记录”：过滤“Critical”级别，常暴露密码修改失败、固件不匹配等线索。

💡 小技巧：某些PLC（如汇川H3U）诊断缓冲区默认仅存最近10条，需提前开启“永久日志记录”功能——这正是我们帮客户做预防性维护时必检项。

▶️ 工具2：历史报警缓冲区（Alarm History Buffer）

别只看HMI弹窗！PLC内部报警缓冲区才是真相发生地：
- 查“报警发生时间戳” vs “HMI显示时间”：若相差＞500ms，说明HMI刷新卡顿，非PLC问题；
- 查报警ID连续重复次数：如“pH传感器断线”报警每2.3秒触发一次，基本锁定是电极老化，非程序BUG；
- 查报警清除标志：若某报警“发生→未清除→再发生”，说明逻辑中缺少复位指令，属典型程序缺陷。

▶️ 工具3：梯形图扫描周期监控（Scan Cycle Watch）

这是判断“软锁死”的黄金指标：
- 正常泳池PLC扫描周期：80~150ms（取决于IO点数与PID运算量）；
- 若监控显示周期持续＞300ms，且伴随WDT报警 → 高概率存在：
　　✓ 未优化的浮点运算（如连续开方、三角函数）；
　　✓ 无限循环的子程序调用（比如FB块内误写CALL自身）；
　　✓ 大量未处理的上升沿触发（如把“液位到达”信号当脉冲用，但信号抖动严重）。

🛠️ 速捷独门动作：当我们发现扫描周期异常，会立刻启用“分段屏蔽法”——临时注释掉PID控制段、通讯处理段、报警生成段，逐段上线，直到定位“拖垮全家”的罪魁模块。快则15分钟，慢也不过1小时。

✅ 本章结语：
诊断不是拆盲盒，响应不是拼手速。
在速捷工控的字典里：
🔹 “快” = 准确识别信号，不浪费1秒在错误方向；
🔹 “稳” = 物理安全兜底，不让一次维修变成二次事故；
🔹 “准” = 让PLC开口说话，而不是替它编故事。

下一站，我们不修故障，而修“不发生故障”的能力——
从“救火队”升级为“防火办”，才是工业自动化的真正韧性。
（毕竟，最好的维修，是让客户忘了你来过）

——晋江速捷自动化科技有限公司｜中国工业自动化系统集成服务商
（2017年生于晋江，服务超10000+案例，修过比亚迪产线的西门子，也给恒安纸业的包装机做过“心脏搭桥”；泳池这点事儿？我们连水下的传感器锈迹都认得清。）

（不是给PLC买保险，是让它自带“防弹衣”+“急救包”+“天气预报”）

你有没有见过那种泳池？
——三年没报过一次PLC故障，水质曲线平得像高考分数线，加药量误差常年＜±0.05mg/L，连物业阿姨都说：“这机器比我老公还靠谱。”

别猜了，它背后没有玄学，只有一套被速捷工控焊进系统里的“韧性DNA”。
不是等锁死才救，而是让锁死根本找不到门；
不是靠人盯屏，而是让系统自己学会“打哈欠前先伸懒腰”。

下面这三招，是我们帮泉州某五星级酒店、厦门国际游艇港、福州奥体中心等27个大型泳池项目“卸下维修焦虑”的真实配方——不讲虚的，只说落地动作。

3.1 工程设计优化：从“单点命悬一线”到“多路稳如老狗”

📌 先泼一盆冷水：
所有宣称“永不宕机”的泳池PLC系统，要么还没遇上梅雨季，要么正躺在验收报告里装睡。
真正的高可用，不是赌运气，是用设计把风险提前“物理隔离”。

✅ 双PLC冗余架构：不是摆设，是“主唱+和声”实时对口型
我们不做“冷备”（主挂了再切，切完已溢水）；也不做“伪热备”（两台PLC各干各的，数据不同步）。
我们推的是——同步镜像热冗余（Synchronous Mirroring）：

主PLC执行全部逻辑，从PLC实时镜像其内存状态（含DB块、M区、定时器当前值）；
一旦主PLC扫描周期＞200ms或ERR灯亮起，200ms内无缝接管，HMI无闪退、泵阀无抖动、PID输出无阶跃；
关键：两台PLC共用同一套IO底板（通过背板总线），避免外部接线成为单点故障源。

💧 实战彩蛋：晋江某温泉度假村原用单台三菱FX5U，每年6月必“中暑锁死”。改双PLC后，去年台风天连续断电4次，系统自动切换8回，客人泡汤时，连水温波动都没感知到。

✅ 关键回路硬接线旁路通道：PLC可以歇，安全不能停
再智能的系统，也要给“人类最后五秒”留条活路：

回路	旁路方式	触发场景	速捷交付标准
循环泵启停	就地箱设“强制运行/停止”双钮	PLC死机但电机仍需保循环	按钮直连接触器线圈，绕过PLC所有逻辑
加氯电磁阀	串联手动球阀+机械限位开关	程序误开阀，可物理截断药液通路	开关带位置反馈，信号送PLC备案
pH/ORP探头	双探头+表决电路（2oo3）	单探头漂移误判，系统自动降级	输出取中值，异常探头自动隔离并报警

⚠️ 重点提醒：硬旁路≠裸接线！所有旁路操作必须触发PLC内部“降级运行模式”，自动关闭PID调节、启用固定加药比例、并在HMI顶部弹出红色横幅：“人工干预中｜系统处于安全兜底态”。

✅ 安全PLC（SIL2）分级控制：把“救命的事”交给专岗
泳池里哪些事，绝对不能等PLC想明白？
→ 水位超高联锁排水
→ 余氯超限强制停加药
→ 加热器干烧温度＞95℃立即断电

这些，我们绝不塞进主PLC通用程序里，而是用独立安全PLC（如西门子S7-1200F、欧姆龙NJ系列）跑专用安全程序，满足IEC 61508 SIL2认证：
- 双通道输入（比如水位开关必须A+B同时动作才认可）；
- 冗余CPU自检，每20ms交叉校验指令执行结果；
- 安全输出采用强制切断型继电器（Fail-Safe），断电即释放。

🛡️ 一句话总结设计哲学：
“常规逻辑跑在主PLC，生命红线交给安全PLC——就像飞机有自动驾驶，但起落架手柄永远在飞行员手里。”

3.2 运维制度升级：让每一次修改，都像银行转账一样可追溯

很多锁死，不是技术问题，是管理失能的电子化显影。
我们修过最离谱的案例：某体育馆PLC被锁，查日志发现是三个月前保洁阿姨用管理员账号登录HMI，误点了“恢复出厂设置”……
——密码没改，权限没分，版本没管，等于把金库钥匙挂在门把手上，还贴张纸：“欢迎试用”。

✅ 定期固件校验 + 密码-权限双因子管理：给PLC上“人脸识别+指纹锁”
- 每季度用官方校验工具（如西门子S7-PLCSIM Advanced内置CRC比对）核对PLC固件MD5值，偏差即告警；
- 密码策略强制：
　　✓ 主程序下载密码 ≠ HMI工程密码 ≠ 远程调试密码（三码分离）；
　　✓ 所有密码长度≥12位，含大小写+数字+符号，90天强制更换；
　　✓ 关键操作（如格式化MMC卡、清除密码）需USB Key物理插入+手机短信验证码双验证。

✅ PLC程序版本受控归档 + 变更审计追踪：修过的每一行梯形图，都得签“生死状”
我们交付的每个泳池项目，标配一套轻量版“程序Git系统”（基于SVN定制）：

动作	系统自动记录项	速捷服务动作
新建/修改程序	修改人、时间、IP、所改FB/FC块名、前后代码Diff对比	提供《变更影响评估表》：说明是否影响PID参数、通讯协议、报警逻辑
下载至PLC	下载时间、目标设备IP、校验码、操作员电子签名	下载后10分钟内自动触发“健康快扫”：读取扫描周期、内存占用、通信状态
紧急修复（如现场解密）	修复原因（附照片/日志截图）、临时方案、承诺回滚时限	72小时内提交正式补丁包，替换临时代码

📜 真实契约：我们合同里白纸黑字写着——
“若因我方未归档版本导致客户无法还原程序，速捷免费提供逆向工程重建服务，并承担由此产生的停机损失（按实际小时计）。”
——不是画饼，是把责任焊进流程里。

3.3 智能预警扩展：让PLC学会“自我体检”，提前48小时喊疼

以前的预防性维护，靠人翻日志、看趋势、凭经验拍脑袋。
现在？我们给PLC装上“电子中医”：望（数据流）、闻（通讯包）、问（自检指令）、切（扫描周期脉搏）。

✅ 基于OPC UA的PLC运行健康度模型：给PLC打“体检分”
我们部署轻量级OPC UA服务器（兼容所有主流PLC品牌），实时采集12项核心指标：

指标	正常区间	预警阈值	风险指向
平均扫描周期	＜150ms	＞220ms持续5min	程序臃肿 / 内存泄漏
通讯错误帧率（Modbus）	＜0.1%	＞1.5%	线路干扰 / 终端电阻失效
DB块碎片率	＜15%	＞35%	频繁动态分配 / 未释放内存
WDT复位次数/小时	0	≥2次	看门狗频繁触发，逻辑隐患
电源纹波（mVpp）	＜100mV	＞250mV	开关电源老化 / 接地不良

📊 健康度=100 - Σ（单项偏离权重×扣分），每日生成PDF报告，微信自动推送负责人。
当健康度＜75，系统自动标注：“建议安排深度诊断”；＜60，弹窗+电话双提醒：“检测到潜在锁死风险，请48小时内预约工程师”。

✅ 异常行为机器学习识别：教PLC认出自己的“癫痫前兆”
别小看那些“一闪而过”的异常——它们才是锁死的胎动。
我们在边缘网关部署微型ML模型（TensorFlow Lite量化版），专注捕捉三类“卡顿特征”：

🔹 循环卡顿特征：同一段梯形图（如pH调节FB）连续3次扫描耗时＞均值200%，且间隔＜100ms → 判定为“逻辑死循环苗头”；
🔹 通讯脉冲特征：RS485总线上出现规律性“发送-无响应-重发”脉冲串（周期≈1.8s），非协议定义间隔 → 锁定为“变频器谐波干扰共振点”；
🔹 传感器抖动特征：pH/余氯信号在200ms内发生≥7次无效跳变（Δ值＜0.01但极性反复），排除真实水质变化 → 判定为“电极接触不良或接地串扰”。
