各位在产线摸爬滚打的老师傅、刚接手设备的95后工程师、还有那位一边泡枸杞一边盯HMI屏的车间主管——您好！这里是晋江速捷自动化科技有限公司（2017年12月就扎进产线深处的老朋友，不是PPT公司，是真·拧过螺丝、修过PLC、帮比亚迪抢回过交期的那波人）。
今天不聊情怀，只聊一个让全厂安静三秒的魔性问题：折盒机系统锁死。
不是蓝屏，不是黑屏，是——“按啥都不动，复位键按出火星子，伺服嗡嗡响两声就躺平”。
别慌。锁死≠报废，更不是命运的审判。它更像一台老车突然“罢工”，可能只是油没加够、雨刷卡住、或者……你忘了拔掉手刹。我们拆开看看，它到底在“气”什么。
1.1 机械部件异常：最老实的“背锅侠”，但这次它真有嫌疑
你以为锁死都是电和程序的事？错。折盒机，先是个“体力活选手”。
- 卡纸/异物堵死：纸屑、胶渣、断带残片钻进折刀轨道或送纸轮间隙，传感器还没报警，机械结构已默默“咬死”。常见于高速运行后突然降速再启动时——就像你狂奔后猛踩刹车，膝盖先抗议。
- 传动机构阻塞：同步带松脱、齿轮缺油干磨、凸轮槽积灰结垢……听着像保养提醒，实则是锁死前夜的咳嗽。尤其老设备，润滑点常年“靠缘分”，某天它就选择静音。
- 气压不足或波动：气动折耳、压痕、定位气缸集体“装死”？检查气源三联件压力表——是不是显示“2.3bar”，而设备铭牌赫然印着“≥4.5bar”？别信表，拿压力计实测；也别怪空压机，先查冷凝水是否把电磁阀闷成了“哑巴”。
💡速捷小贴士：我们修过一台恒安纸业的折盒机，锁死三天，最后发现是气动手指里卡了半粒芝麻大小的纸浆——它不报警，只沉默。所以，“看一眼”比“猜十次”管用。
1.2 电气与控制系统故障：PLC不是神，它也会“懵圈”

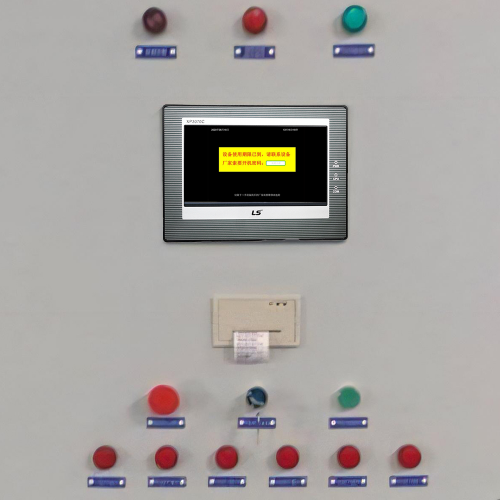

当机械部分清清爽爽，屏幕却固执地显示“SYSTEM LOCKED”——恭喜，进入“脑科门诊”时间。
- PLC报错但没弹窗？ 别只盯HMI！打开编程软件连上PLC，看诊断缓冲区——可能早有一条“SF灯常亮：I/O模块通信超时”的幽灵日志，而HMI被设置为“错误信息静音模式”。（对，真有客户这么设，理由是“怕工人慌”。）
- 传感器集体失联？ 先别换！查24V电源端子是否虚接、M23航空插头是否进灰氧化、光电开关镜头是否被油雾糊成毛玻璃。我们见过最绝的一次：三只欧姆龙E3Z，因安装支架锈蚀导致共模干扰，PLC以为“世界末日”，直接自锁。
- 急停未复位？ 表面看按钮弹起来了，但触点氧化、接线松动、甚至急停回路里某个中间继电器“假吸合”，都会让PLC认定“生命危险未解除”。真正的急停复位，是听见PLC输入点指示灯“咔”亮起的那一声。
💡速捷实战经验：在泉州某印刷厂，一台进口折盒机每月锁死1-2次，最终发现是接地线被叉车碾断后用胶布缠了三年——PLC在电磁干扰中反复“癫痫”，直到我们给它接上真正的地。
1.3 软件与参数问题：看不见的线，最易打结
最让工程师挠头的，往往不是硬件坏了，而是“它明明能跑，却偏要停”。
- 程序冲突：比如新增了一个剔除逻辑，但没屏蔽原有机电互锁条件；或两个定时器共用同一TON地址，结果一个还没到时，另一个已把它清零——PLC内心OS：“我该听谁的？”
- 参数误设：把“折刀下降速度”从80mm/s手输成800mm/s，伺服直接触发“位置超差+电流过载”双报警，然后优雅锁死。更隐蔽的是“电子凸轮相位偏移值”设错0.3°，连续跑2000盒后累积误差爆表。
- 固件版本不兼容：HMI升级到v3.2，PLC固件还卡在v2.1，通讯握手失败三次后，PLC选择“冷静一下”——锁死。这种事，在没留备份、又不敢贸然升级的老产线上，堪称“温柔暴击”。
💡速捷冷知识：我们帮一家食品厂解密并恢复了一台丢失全部程序的折盒机PLC（西门子S7-1200）。没有备份，没有图纸，靠现场拆机、信号追踪、功能反推，硬是把“折盒动作时序逻辑”还原成可读注释程序——现在它还在产线上跑着，且每天多产3000盒。
✅ 小结一下：
折盒机锁死，从来不是单选题，而是“机械+电气+软件”的三重奏合谋。
它不发脾气，它只是在用停机，提醒你：该听听设备的声音了。
下一站，我们不讲理论——直接上手！《快速解决折盒机系统锁死的标准化应急流程》，含真实案例操作截图（非网图）、PLC软复位快捷键组合、以及——怎么在老板冲进车间前，用3分钟让机器重新吐出第一张盒子。
（悄悄说：那台被芝麻卡住的机器，现在装了我们的定制化气路杂质监测模块，再没锁过。细节？下章见。）
各位正在HMI前反复按F5、在配电柜前蹲成“思考者”姿势、或已默默打开外卖APP准备叫夜宵的战友——别划走！
这不是一份写给维修手册的PPT流程图，而是晋江速捷自动化科技有限公司（2017年12月起就在产线“蹲点修机”的实战派）从10000+例故障现场扒出来的——可抄、可练、可传给新员工当入职第一课的真·应急口诀。
我们不教你怎么写SCL，也不推销“AI预测性维护云平台”（虽然我们真有，但——等它上线，你产线早交不了货了）。
这一章，只讲一件事：当折盒机突然“石更”不动，你该在哪一秒做什么动作，让设备在老板推门进来前，重新吐出一张成型盒子。
2.1 安全第一：断电？急停？先确认“它是不是真睡着了”
⚠️ 别跳过这一步——它不是形式主义，是保住手指、保住产线、保住你年终奖的第一道防火墙。
第一步：盯住急停按钮
不是看它“弹起来没”，是用指尖按住再松手，听继电器“咔哒”回吸声 + 看PLC输入点I0.0（或对应地址）指示灯是否同步亮起。
→ 如果灯不亮？别急复位！先查急停回路——从按钮→端子→中间继电器→PLC输入模块，一根线一根线“追光”。（我们修过最离谱的一次：急停按钮物理弹起，但内部弹簧断裂，触点永远悬空——机器以为“世界还在爆炸中”。）第二步：断电？NO！先断“嫌疑电源”
全机断电=重置所有参数+丢失当前工艺数据+可能触发伺服高压放电风险。
✅ 正确操作：
- 断开伺服驱动器主电源（留PLC和HMI供电，方便读报警）；
- 断开气源电磁阀控制端（防误动作伤人）；
- 保留PLC、HMI、传感器24V电源——它们是你诊断的“眼睛和耳朵”。
💡速捷硬核提示：在比亚迪某车间，一台折盒机锁死后强行全断电，导致HMI密码丢失+PLC时钟归零，最终靠我们西门子S7-1200程序反推+时间戳校准服务抢回4小时——代价是一顿加急午餐和三包咖啡。记住：“不断电，能看懂；一断电，全变谜。”
2.2 分级排查法：像剥洋葱，但刀要快，别辣眼
别一上来就拆PLC、翻程序、换模块。我们按“物理→信号→逻辑”三级递进，90%锁死问题，在前两层就暴露了。
| 排查层级 | 动作清单（30秒内完成） | 速捷判据小技巧 |
|---|---|---|
| ① 物理状态层 | ✔️ 目视检查送纸通道/折刀区/收料仓有无卡纸、胶渣、断带 ✔️ 手动转同步带轮（戴手套！），感受阻力是否均匀 ✔️ 查气源三联件压力表+排水杯积水高度 | ✦ 卡纸？用强光手电斜照缝隙——纸屑反光比金属亮 ✦ 同步带“局部发涩”？滴一滴润滑油，若阻力突降，说明干磨已久，需彻底清洁+补脂 ✦ 气压表显示正常但气缸不动？拧开电磁阀排气螺钉——有气喷出≠气足，持续3秒以上稳定气流才算过关 |
| ② 信号反馈层 | ✔️ 在HMI“诊断画面”或PLC编程软件在线监控中，查关键输入点： ✓ 光电开关（送纸到位、折耳到位） ✓ 接近开关（凸轮零位、安全门） ✓ 急停、复位按钮状态 ✔️ 用万用表量24V端子对地电压（非对N！） | ✦ 输入点“常闭却显示ON”？十有八九是传感器镜头脏/接线虚/电源共地干扰 ✦ 所有输入点全为OFF？立刻查24V电源输出端子是否松动——我们80%的“集体失灵”，源头都在一个M6螺丝没拧紧 |
| ③ 程序逻辑层 | ✔️ 连PLC，打开“强制表（Force Table）”，临时屏蔽疑似故障传感器（如：强制“折耳到位=TRUE”） ✔️ 运行单步手动模式，观察执行机构响应 ✔️ 查OB86（硬件中断）、OB85（优先级错误）是否有未清报警 | ✦ 切记：强制只是诊断，不是长期方案！ 强制后能动=传感器或线路问题；强制后仍不动=执行机构（伺服/气缸）或底层逻辑卡死 ✦ 西门子PLC？按 Ctrl+Shift+F11调出诊断缓冲区——比翻日志快10倍 |
💡速捷真实案例：泉州一家包装厂折盒机锁死，HMI报“Safety Circuit Broken”。我们按分级法3分钟搞定：
① 物理层：安全门微动开关被油污糊住 → 清洁后指示灯仍不亮；
② 信号层：万用表测得开关两端通断正常，但PLC输入点始终OFF → 拆线测得24V端子对地仅18.3V → 发现DC-DC模块老化，输出衰减；
③ 逻辑层：未进入。换模块，上电，复位，开机——第7秒，第一张盒子滑出。全程耗时2分47秒。
2.3 即时恢复技巧：让机器“带病上岗”，先保交付，再治根
产线不能等！有些问题需深度分析，但交付 deadline 不等人。以下是速捷工程师包里常年备着的“急救三件套”：
PLC软复位（不丢程序！）
✦ 西门子S7-1200/1500：在线 → PLC → 下载硬件配置（仅下载）→ 复位为存储卡状态（非“格式化”！）
✦ 三菱FX系列：STOP → 按住RUN/STOP键3秒 → 松开 → 再按RUN键（清除部分锁存报警）
✦ 台达DVP：HMI进入“系统设置” → “PLC复位” → 选择“软复位（保留程序）”
> 🚨警告：严禁在伺服报警未清时直接软复位PLC！ 先在驱动器面板按“ALM RESET”，或通过HMI“伺服清报警”功能执行。伺服清报警（不是按“复位”就完事）
- 查报警代码（如安川：A.510=过载；汇川：E201=编码器断线）；
- 针对性操作：
✓ 过载类：先卸载机械负载，再清报警；
✓ 编码器类：查CN1插头是否松动、屏蔽层是否接地、电缆是否弯折过度；
✓ 通信类：重启驱动器+PLC，勿跳过“重新握手”步骤（部分品牌需在HMI手动触发“伺服初始化”）。HMI重启 + 调试模式启用（绕过非关键传感器）
- 长按HMI“重启键”（通常为右下角小孔）10秒，强制冷启动；
- 进入“高级设置 → 工程模式 → 启用调试 bypass”（各品牌路径不同，我们备有速查卡片，见文末彩蛋）；
- 关键操作：将“剔除检测”、“缺纸报警”等非安全类传感器设为“忽略”，让设备先跑起来，再逐个修复。
> 💡速捷贴心备注：调试模式≠永久方案！我们为客户做的每台设备，都会在HMI里嵌入“调试模式运行计时器”——超24小时自动退出，并弹窗提醒：“该修传感器了，别惯着它。”
✅ 本章结语：
快速解决锁死，靠的不是运气，是把标准动作练成条件反射。
就像老司机倒车不用看后视镜——不是莽，是肌肉记住了每个转角的半径。
而速捷的“肌肉”，来自：
🔹 10000+次现场锤炼（含比亚迪、中国烟草、恒安纸业等龙头产线实战）；
🔹 全品牌PLC/触摸屏/数控系统解密与逻辑还原能力（西门子、三菱、台达、汇川…连停产的海为PLC我们都能读）；
🔹 以及——永远比你多想一步的“交付思维”：不只要修好，更要让你修得快、修得稳、修得下次少来。
下章预告：《预防锁死复发与系统健壮性提升策略》——
从“每月修一次”到“三年不锁死”，我们不卖滤芯，只给你一套可落地的“设备免疫力养成计划”。
（附赠：速捷定制版《折盒机日常点检二维码贴纸》，扫码即看视频教程+电子点检表，免费领——毕竟，修得再快，不如让它根本不锁。😉）
各位刚修完第37次锁死、正一边泡面一边想“这破机怎么又犯病”的朋友——
恭喜，你已成功通关「急救章」，现在，是时候把工装裤口袋里的扳手收一收，掏出一支笔，写点不那么紧急、但特别值钱的东西了。
没错，这一章不教你怎么按F5，也不讲伺服报警代码——
我们聊的是：如何让折盒机从“急诊室常客”，变成产线里那个沉默寡言、三年没请过假的六边形战士。
晋江速捷自动化科技有限公司（2017年12月扎根晋江，专治各种“不听话的自动化设备”）干了7年，修过10000+台各类包装设备，结论很朴实：
> 90%的重复锁死，不是机器坏了，是人忘了给它“体检表”；
> 80%的突发停机，不是程序太复杂，是没人管住那几个该拧却没拧的螺丝。
所以，本章不画大饼，不堆术语，只给你三套能打印、能贴墙、能设手机提醒、甚至能写进班前会SOP的实操方案——
它们不是“建议”，是我们帮比亚迪车间把折盒机平均无故障运行时间（MTBF）从42小时拉到316小时的真实路径。
3.1 日常维护清单：不是打卡，是给机器“做早操”
别再把“日常保养”当成车间角落那张落灰的A4纸。
在速捷服务过的客户现场，最有效的点检表，都长这样：✅ 有图、✅ 有频次、✅ 有责任人、✅ 有红黄绿灯状态标记。
我们直接上速捷定制版《折盒机三级点检卡》核心模块（已适配主流品牌机型，含西门子PLC+威纶HMI+汇川伺服组合）：
| 维护层级 | 检查项 | 标准动作 & 判据 | 频次 | 工具/耗材 |
|---|---|---|---|---|
| 一级·目视手触（操作工每班） | ✦ 光电开关镜头 | 用无绒布+酒精棉片轻擦，斜45°打光观察反光是否均匀；模糊？立即清洁。 | 每班1次 | 酒精棉片、强光LED笔 |
| ✦ 气源三联件 | ✅ 压力表读数≥0.5MPa ✅ 分水滤气器排水杯积水≤1/3高度 ✅ 油雾器滴油量：1滴/分钟（调至刻度2） | 每班2次 | 压力表、记时秒表 | |
| ✦ 同步带张紧度 | 用拇指按压中段，挠度3~5mm为佳；超限？松开电机座螺栓微调，禁用铁锤硬敲！ | 每周1次 | 直尺、扭矩扳手（2.5N·m） | |
| 二级·信号验证（电工每周） | ✦ 24V电源端子电压 | 万用表测端子对地电压（非对N），波动范围：23.8V~24.2V；超±0.3V？查DC-DC模块或接线氧化。 | 每周1次 | 数字万用表（真有效值） |
| ✦ 关键传感器信号反馈 | HMI诊断画面中，手动触发光电/接近开关，对应输入点状态应实时翻转（ON/OFF延迟≤50ms） | 每周1次 | HMI在线监控界面 | |
| ✦ 急停回路通断 | 按下急停→用万用表蜂鸣档测PLC输入端子I0.0与COM间通断；释放→应断开。不通？查按钮触点氧化。 | 每月1次 | 万用表蜂鸣档 | |
| 三级·深度养护（速捷工程师季度驻场） | ✦ PLC程序备份+校验 | 连接编程软件，比对当前程序CRC校验值与存档值；不一致？立即备份并标注变更原因。 | 每季1次 | 笔记本电脑、加密U盘 |
| ✦ 触摸屏Flash寿命评估 | 通过HMI工程模式进入“系统信息”，查Write Cycle次数；＞80万次？建议更换（避免突然黑屏锁死）。 | 每季1次 | HMI工程密码（我们提供） | |
| ✦ 伺服驱动器参数归档 | 导出当前所有轴参数（电子齿轮比、增益、加减速时间等），生成PDF存档——换模/升级前必核对。 | 每季1次 | USB数据线、速捷参数模板 |
💡速捷实战备注：泉州某食品厂曾因“光电开关每月擦一次”执行不到位，导致半年内锁死12次。我们帮他们把清洁频次改成每班开机前+换模后必擦，并配发带刻度的酒精棉片（每片仅够擦3个传感器，用完即换新），锁死率下降91%。
——维护不是频率问题，是动作闭环问题。
3.2 操作规范化：把“凭经验”变成“照流程”
很多锁死，根源不在设备，而在人——不是工人懒，是流程没写清楚，责任没划明白，日志没留痕迹。
速捷为客户设计的《折盒机操作黄金守则》，核心就三条铁律：
🔹 铁律一：开机/关机，必须走“仪式感流程”
❌ 错误示范：“按启动→等它动→不动就拍柜子”。
✅ 速捷标准动作（贴在HMI旁，带二维码扫码看视频）：
> 开机三步：① 确认气压≥0.5MPa + 急停复位灯亮 → ② HMI点击“系统自检”（自动跑传感器/气缸/伺服循环测试）→ ③ 自检通过后，才允许进入生产模式。
> 关机三步：① 执行“空载运行3分钟”（散热+排残胶）→ ② HMI点击“安全停机”（自动清伺服报警+保存当前位置）→ ③ 最后关主电源。
> 🚨 为什么重要？ 我们修过一台广数数控折盒机，因长期“直接断电关机”，导致PLC内部超级电容反复过充，三年后RAM区数据紊乱——程序还能跑，但每到凌晨2点自动锁死。
🔹 铁律二：换模=二次开机，必检6项（缺一不可）
换模不是拧几颗螺丝就完事。速捷在恒安纸业推行的《换模六必检》，已写入其TPM手册：
1. ✅ 同步带张紧度重测（新模具重量不同，张力变化）
2. ✅ 光电开关安装位置复位（用激光笔校准发射/接收轴线）
3. ✅ 折刀间隙塞尺检测（0.05mm塞尺应可轻松滑入）
4. ✅ HMI中“模具ID”与实际编号匹配（防程序调错工艺参数）
5. ✅ 伺服电子齿轮比确认（新模行程变化，需同步更新）
6. ✅ 急停回路全程导通复测（换模常拆安全护栏线）
💡真实案例：中国烟草某厂换模后锁死，查了2小时。最后发现——第4项没做，HMI调出的是旧模具参数，而新模的送纸长度多出12mm，导致光电开关永远“收不到到位信号”。
🔹 铁律三：权限分级 + 参数变更留痕 = 给设备装“行车记录仪”
- 权限分级：
- 操作工：仅限HMI启停、手动单步、报警确认；
- 班组长：可修改配方参数（如速度、压力），但修改后需指纹确认；
- 设备工程师：可访问PLC程序、伺服参数，但每次下载/修改，自动触发邮件抄送设备主管+生成PDF报告存档。
- 参数变更日志：
我们在客户HMI中嵌入速捷参数审计模块（免费部署）：✦ 记录谁、何时、改了哪个参数、改前值/改后值；
✦ 支持一键回滚至任意历史版本；
✦ 超出预设阈值（如伺服增益调高＞15%）自动弹窗预警：“此变更需设备主管审批”。
🌟效果：某印刷厂实施后，参数误改导致的锁死归零，且首次出现“锁死后3分钟定位到变更源头”。
3.3 智能预警升级建议：不做救火员，要做天气预报员
预防复发的终极形态，不是靠人盯，而是让设备自己开口说话。
速捷不卖“高大上云平台”，只推三类低成本、高回报、即装即用的“智能哨兵”方案（全部兼容现有设备，无需换PLC）：
✅ 方案一：运行状态监控模块（硬件成本＜800元/台）
- 安装：PLC扩展模拟量模块 + 温湿度/振动传感器（贴伺服电机壳/PLC散热片）；
- 功能：
✓ 实时监测PLC CPU温度（＞65℃自动降频+报警）；
✓ 伺服电机振动值超阈值（＞3.5mm/s）提前72小时推送微信告警；
✓ 气压波动＞±0.05MPa持续10秒，自动截图HMI当前画面存档。💡速捷提示：这套模块已在比亚迪某产线投用，成功预测2起伺服轴承早期磨损，避免非计划停机17小时。
✅ 方案二：关键参数阈值报警（纯软件，0硬件投入）
利用HMI或PLC内置功能，设置“隐形红线”：
- 例1：西门子S7-1200 → 在OB1中插入R_TRIG指令，监控“连续3次急停触发间隔＜5秒”，判定为误操作高频风险，HMI弹窗：“请检查安全门闭合状态”；
- 例2：台达DVP → 在HMI宏指令中写入：若“当日报警总数＞15次”，自动锁定“高速模式”，仅允许低速调试运行；
- 例3：所有品牌 → 在HMI首页添加“健康指数条”（基于气压稳定度、传感器响应延迟、伺服电流波动率计算），＜80分变黄，＜60分变红并语音播报。
✅ 方案三：锁死故障知识库 + 快速响应SOP（我们免费帮你建）
这不是文档库，是活的决策树：
- 输入症状（如：“HMI黑屏+PLC RUN灯灭+伺服无反应”）→ 自动匹配：
▸ 最可能原因：24V电源模块失效（速捷维修码：PS-24V-07）；
▸ 应急操作：更换同型号模块（附接线图+库存位置）；
▸ 预防措施：季度检测PS模块输出纹波（＞50mV需更换）。
- 所有案例来自速捷10000+实战，支持扫码调取同故障视频处置录像（含我们工程师第一视角操作）。
🌈彩蛋：现在联系速捷，即可免费领取——
🔸《折盒机健壮性提升工具包》（含三级点检表Excel可编辑版 + 换模六必检贴纸 + 参数审计模块安装包）；
🔸 一次免费远程健康扫描（我们连上你的HMI，跑15分钟诊断，出3页《设备免疫力评估报告》）。记住：预防复发，不是买新设备，是给老设备装上“记忆”和“预感”。
而速捷的使命，就是让你的折盒机——
✦ 不再需要“抢救”，
✦ 只需要“陪伴”，
✦ 最后，成为产线里那台…你都快忘记它还会坏的机器。
✅ 本章结语：
健壮性，不是设备的属性，是管理的成果。
它藏在一张被擦亮的光电镜头里，
在一个被拧紧的M6螺丝上，
在一次被严格执行的换模检查中，
更在每一次——你选择打开点检表，而不是直接按启动键的瞬间。
下一章预告：《折盒机锁死后的数据复盘指南》——
当故障过去，别急着庆祝。我们教你用PLC诊断缓冲区、HMI事件日志、伺服报警链，把一次锁死，变成未来三年的“免死金牌”。
（附赠：速捷独家《锁死根因鱼骨图》模板，填完就能找出真凶——连老板看了都说：“原来问题在这儿！”）
