各位产线老铁、设备管家、深夜蹲守在车间啃泡面的工程师朋友——
是不是某天清晨刚开机，就发现天地盒成型机跟中了定身咒一样：按钮不灵、屏幕发呆、气缸纹丝不动，连按十次“复位”都像在给它发好人卡？
别慌，这台机器不是叛逆期到了，而是用一种非常工业风的方式在说：“主人，我有点小情绪，需要你温柔诊断一下。”
作为晋江速捷自动化科技有限公司（2017年12月扎根泉州晋江，服务超10000+产线案例，比亚迪、中国烟草、恒安纸业都是我们的“熟人客户”）的资深自动化老友，我们修过比你家茶几还高的PLC柜，解密过比古籍还难懂的停产触摸屏，也帮客户从“密码全忘+程序蒸发”的绝境里把设备捞回来。所以今天，咱们不讲玄学，只聊干货——天地盒成型机被锁死的三大元凶，一个比一个会演戏。
1.1 机械结构卡滞：模具在“装睡”，其实是在抗议
你以为锁死=电的问题？错！至少30%的“假性锁机”，其实是机械在默默摆烂：
- 模具错位：长期高频冲压后，定位销微移、导柱偏磨，合模时“咔”一声卡在半途——不是系统不想动，是物理上动不了。就像你硬要合上没对齐的乐高，只能听见心碎声。
- 异物嵌入：一张飞进模腔的边角料、一颗掉进滑轨的螺丝、甚至是一团被气流卷进去的棉絮……它们不声不响，却能让整个机构瞬间“脑梗”。
- 润滑失效：导轨干得能炒豆子，丝杠锈出哲学思考，油路堵塞到连液压站都叹气——机器不是被锁，是被自己“结痂”困住了。
💡 速捷小贴士：下次听到“咯噔”“吱嘎”或异常闷响，别等锁死再动手——那已经是它最后的咳嗽声。
1.2 电气/控制系统故障：PLC不是闹脾气，是在认真执行“安全宪法”
控制系统最讲原则：宁可停机，绝不冒险。它的锁死，往往带着一脸正气：
- 急停未复位：那个红色蘑菇头，按下去很爽，但复位时如果没“旋到位”（有些型号需顺时针旋转90°弹起），PLC就当你还在生死关头，坚决不放行。
- 安全门信号异常：光电开关蒙灰、磁性开关松动、安全继电器触点氧化……门明明关好了，系统却固执地认为“有人正跨在危险区自拍”，于是果断锁机。
- PLC程序锁机：这不是bug，是feature！比如某段逻辑判断到连续3次开模不到位，自动触发“保护性停机锁存”，防止模具撞毁——此时光按复位没用，得进程序看锁存位（M100.5？S0.3？）手动清零，或者调用专用解锁功能块。
⚠️ 注意：这里没有“万能复位键”。很多客户以为重上电=重启人生，结果发现——PLC冷笑一声，锁存标志纹丝不动。
1.3 软件保护机制触发：机器的“自我体检报告”亮红灯
现代天地盒成型机早不是纯机械猛男，而是带体温计、血压仪和AI预警的“数字打工人”：
- 过载报警锁死：伺服电机电流持续超限、主轴扭矩突增……系统秒判“再干就要散架”，立刻抱闸+锁机，连HMI都不给你点“忽略警告”的机会。
- 温度超限：液压油温＞65℃、电控柜内温＞45℃、伺服驱动器散热片烫手……热保护一触发，直接软锁（可复位）或硬锁（需降温+参数确认）。
- 参数校验失败：你改了个配方参数，但没保存校验；或升级固件后配置文件CRC校验不通过；甚至只是某传感器量程设置超出允许范围——系统默默记下：“此人操作可疑”，启动防御模式。
🔍 真实案例：某食品厂设备突然锁死，排查两小时无果。最后发现是新换的热电偶型号不对，量程设成0–100℃，实际输出却是-20–80℃，PLC判定“数据越界”，自动进入保护锁存。换传感器+刷新参数，5分钟满血复活。
✅ 总结一句话：
天地盒成型机的“锁死”，从来不是单选题，而是机械、电气、软件三重奏的即兴合演。
盲目断电重启？可能让PLC的锁存位更倔强；暴力撬模？小心把“锁死”升级成“报废”。
所以下一章，咱们就来聊聊——
怎么像个老中医一样望闻问切，又像特工一样分级解锁？
（提示：LOTO不是走形式，挂牌上锁时，你挂的不是锁，是责任；而“物理解锁”那一步，真·需要一把好扳手+一份敬畏心。）
——晋江速捷自动化，不卖焦虑，只交底牌。
毕竟，我们修的不是机器，是产线跳动的心脏。
各位正在设备前深呼吸、手悬在急停按钮上方、内心默念“菩萨保佑”的朋友——
恭喜你，已经迈出了正确解锁的第一步：没乱按、没硬撬、没找隔壁车间老张借万用表瞎量。
这比直接抄起螺丝刀捅PLC输出端靠谱一万倍。
作为晋江速捷自动化科技有限公司（2017年扎根泉州晋江，服务超10000+产线现场，从比亚迪电池模组线到恒安纸业高速包装机，我们见过太多“锁得理直气壮，解得小心翼翼”的天地盒成型机），我们想掏心窝子说一句：
真正的解锁高手，不是动作最快的那个，而是最愿意花3分钟做安全准备、再花30分钟做逻辑排查的那个。
毕竟，机器不会骗人，但带电操作会骗命；程序可以重载，手指断了可没法“Ctrl+Z”。
2.1 首步安全确认：LOTO不是流程，是底线
“我刚看了，没电！”
——这是速捷工程师听过的最危险的开场白。
天地盒成型机动辄几十吨压力、数米行程、高压气路/液压站伺候着，它不讲江湖道义，只认安全规程。
所以——一切解锁操作，必须始于“挂牌上锁”（LOTO）。这不是应付检查，是你对自己、对同事、对整条产线的郑重承诺。
✅ 标准三步走，缺一不可：
🔹 断电验电：不只是拉总闸！要断开主电源、控制电源、伺服驱动器独立供电（有些机型伺服抱闸靠单独DC24V维持，不断干净，松抱闸时可能突然下压）；验电务必用双量程验电器（AC/DC都要测），在PLC输入端子、HMI供电端、急停回路进线处逐点验证——别信指示灯，它可能只是LED续命。
🔹 挂牌上锁：在所有断开点挂“禁止合闸，有人作业”警示牌，并用个人专用挂锁上锁（每人一把，钥匙不离身）。别图省事用胶带贴纸条，也别让班长代锁——LOTO的核心，是“谁解锁，谁负责”。
🔹 释放残余能量：
▪ 气路：打开气源三联件泄压阀，观察压力表归零，手动推动气缸活塞确认无残压；
▪ 液压：关闭油泵，打开蓄能器卸荷阀，轻按电磁阀手动杆多次排气；
▪ 电容储能：变频器/伺服驱动器母线电容放电需≥5分钟（查看手册！有些型号带放电指示灯，没灭就别碰IGBT模块）；
▪ 机械势能：若设备处于高位（如上模悬停），务必用专用支撑块或安全销锁定，别信弹簧或液压自锁——疲劳失效，从不挑时间。
💡 速捷实战口诀：
“一断二验三挂牌，四泄五撑六不碰”
——第六条“不碰”，专指：没确认能量清零前，手指离执行器、模具、滑块至少30cm。
2.2 分级排查与解锁：像剥洋葱，一层一层来，别急着撕芯
解锁不是玄学，是有顺序、有依据、有退路的工程行为。我们把它拆成四个清晰层级，从外到内、由简入繁：
| 层级 | 动作目标 | 关键操作 | 速捷提醒 |
|---|---|---|---|
| ① 物理解锁 | 排除机械卡死 | 手动盘车（主电机轴）、轻敲导轨/滑块结合面、清理模腔异物、检查安全销是否未拔出 | ✅ 严禁用大锤硬砸！可用橡胶锤+铜棒辅助；若阻力异常大，立刻停手——可能是轴承抱死或丝杠弯曲，强扭=二次损伤 |
| ② 急停复位 | 解除基础安全锁存 | 确认所有急停按钮已完全旋出（听“咔哒”弹起声）、安全门/光栅信号灯常亮、双手按钮无卡滞；长按HMI“系统复位”键3秒（非单击！） | ⚠️ 很多锁死卡在这一步——你以为旋出来了，其实卡在半途；或者光电开关被油污遮住，信号灯看着亮，实则浮空 |
| ③ HMI界面故障清除 | 清除报警锁存与软保护 | 进入“报警记录”页，确认首条报警（非最新一条！）；按提示执行“清除报警”或“复位保护”；若提示“需密码”，别猜！先查设备档案或联系原始厂商 | 🔑 速捷经验：约65%的“界面锁死”源于某条未确认的过载报警被自动锁存，而操作员只盯着最新温度告警，忽略了3小时前的伺服过流记录 |
| ④ 参数重置与逻辑干预 | 应对PLC级锁存或配置异常 | 使用编程电缆连接PLC，调出监控界面，查找锁存标志位（如M8061、S100.0等）；确认是否为配方参数越界、I/O映射错误或通讯中断锁存；必要时调用“初始化功能块”或恢复备份参数 | 🛠️ 注意：修改PLC程序前，务必先上传当前程序并另存为“LOCKED_BACKUP_V2024”——我们修过太多“本想解锁，结果把原程序覆盖了”的痛心案例 |
📌 特别说明：
- “分级”≠“跳级”。跳过①直接进③？可能你清除了报警，但模具还卡着，一启动就崩模。
- 每步操作后，务必做“最小闭环验证”：比如物理解锁后，手动点动气缸1次；急停复位后，听继电器“咔嗒”声是否整齐；HMI清报警后，看“运行允许”灯是否亮起——不验证，等于没做。
2.3 特殊情况应对：当机器说“此路不通”，请呼叫专业支援
有些锁死，不是操作问题，是系统在说：“这事，得找懂我的人。”

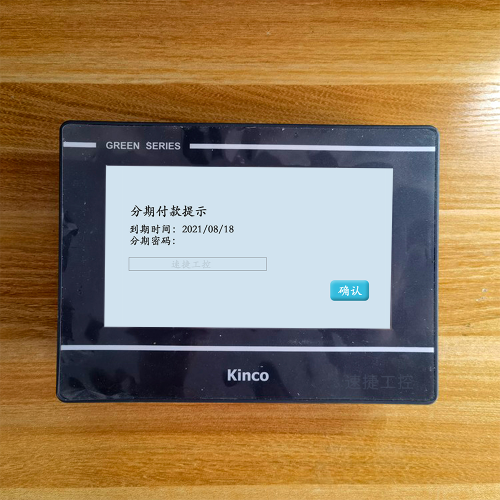

🔸 密码锁定（HMI/PLC双重加密）：
常见于进口品牌或定制化系统。客户离职没留密码、工程师误设高强度加密、甚至固件升级失败导致密码区损坏……
→ 别试“123456”“admin”“888888”——现代HMI的暴力破解防护已支持IP锁定+次数熔断。
→ 正确姿势：提供设备型号、固件版本、截图（含错误代码），由原厂或像速捷这样具备官方授权资质的服务商进行合法解密（我们支持西门子、三菱、威纶、昆仑通态等主流品牌全系列解密，且全程留痕可溯）。
🔸 授权模式启用（License Lock）：
某些高端天地盒机集成MES接口或高级运动控制功能，需激活软件授权。授权过期/服务器失联/绑定MAC变更，都会触发“功能锁死”。
→ 临时方案：检查网络连通性、NTP时间同步、授权服务器地址；
→ 根治方案：联系供应商刷新License文件，或升级至支持离线授权的新固件版本。
🔸 固件级锁死（Bootloader Locked / Flash Corrupted）：
表现为：上电无显示、PLC无法连接、HMI黑屏且按键无反应、甚至烧写工具识别不到设备……
→ 这已不是“解锁”，是“救砖”。需要专用烧录器、匹配的BIN文件、Bootloader解锁密钥（非公开）。
→ 切勿自行刷机！ 错一个字节，整块CPU变“板砖”。速捷拥有西门子S7-1200/1500、三菱Q/L系列、汇川IS620P等数十种控制器的固件修复能力，累计抢救“电子废品”超372台。
🔐 最后划重点：
所有涉及密码、授权、固件的操作，都必须签署《技术服务授权书》与《数据安全承诺函》——不是流程套娃，是对你知识产权与生产数据的双重护航。
毕竟，我们修的是设备，但守护的是你的配方、你的工艺、你的商业心跳。
✅ 小结一下本章灵魂：
- 安全不是步骤，是起点和终点；
- 解锁不是竞赛，是带着敬畏心的系统诊断；
- 遇到“搞不定”，不是能力问题，而是该换频道了——就像你不会自己修心脏起搏器，产线也需要靠谱的“工业医生”。
下一章，咱们不聊故障了，来点阳光的：
怎么让天地盒成型机少生病、晚退休、活得比你还精神？
（提示：那份被塞进抽屉三年没翻过的《日常点检表》，可能正默默策划下一次锁死……）
——晋江速捷自动化，不教你怎么“赌一把”，只陪你把每一步，走得稳、走得明、走得久。
各位产线老司机、设备管家、夜班守门人——
有没有发现一个玄学现象？
> 机器最愿意锁死的时间，永远是：
> ✅ 交货前2小时｜✅ 换模高峰期｜✅ 主管来巡线那分钟｜✅ 你刚泡好那杯枸杞茶还没喝第一口……
别怀疑，这不是玄学，是运维节奏和设备状态在暗中对赌。
而速捷干了7年自动化服务（从2017年晋江小办公室起步，到现在服务比亚迪、中国烟草、恒安纸业等上万家工厂），踩过坑、修过砖、背过锅，最后悟出一句大实话：
> “修一次锁死，花8小时；做对一次预防，省80次锁死。”
> ——这账，不光算工时，更算停产损失、模具损耗、客户投诉、还有你连续加班后那对黑眼圈的折旧费。
所以本章不讲“怎么救火”，专聊怎么让火苗压根点不着。
咱们把“预防锁死”这事，拆成三件接地气的事儿：
🔹 每天5分钟能干完的点检清单（不是摆设，是产线血压计）
🔹 让操作工从“按按钮的”变成“懂逻辑的”（培训不是开会，是教他们听懂机器的咳嗽声）
🔹 给老设备装上“智能听诊器”（不换整机，也能拥有预警大脑）
3.1 日常点检清单：别等报警响，先听它“呼吸是否匀称”
天地盒成型机不是铁疙瘩，它是会“喘气、流汗、关节生锈”的工业生命体。
而最贵的维修，永远发生在报警出现之前。
速捷工程师跑现场有个习惯：进车间先蹲10分钟——不看HMI，不翻记录，就盯设备“呼吸”：气阀嘶嘶声稳不稳定？导轨油膜亮不亮？安全光栅指示灯有没有微微闪烁？
以下这份《天地盒成型机日常点检十字口诀》，是我们从1000+台设备故障根因反推出来的“黄金10项”，每天开机前/交班时花5分钟，打印贴在操作台右下角，比贴“小心地滑”还管用：
| 点检项 | 检查方式 | 异常表现 | 后果预警 | 速捷小贴士 |
|---|---|---|---|---|
| ① 安全光栅/门开关 | 手遮挡光栅，确认HMI弹窗+停机；开关手动按压，听“咔哒”声 | 无响应、延迟触发、指示灯微亮不稳 | 急停失效→人身风险↑↑↑ | ✅ 每周用无水酒精棉片擦镜头；别用布擦——纤维残留=长期误报 |
| ② 气动三联件 | 看油杯油位（1/2～2/3）、排水杯积水、压力表读数（对比设定值±0.02MPa） | 油雾不喷、积水发黄、压力波动＞0.05MPa | 气缸爬行→定位不准→模损加剧 | 🔧 油杯用ISO VG32抗磨液压油，别图便宜灌缝纫机油！ |
| ③ 导轨与丝杠润滑 | 目视油膜均匀度；手动推动滑块，感受阻力是否“顺滑带弹性” | 干涩卡顿、有金属刮擦声、油渍发黑结块 | 导轨拉伤→精度失准→批量废品 | 📅 润滑周期不是写在手册里，是写在设备“皮肤”上：夏季每3天1次，冬季每周2次，高负荷产线每天1次 |
| ④ 模具定位销/导向套 | 用手晃动销体，观察间隙；目视导向套内壁是否有刮痕或铜粉堆积 | 松动＞0.1mm、内壁发亮见底、铜粉成团 | 模具错位→冲压偏载→机架裂纹 | ⚠️ 别等“哐当”一声才换！导向套寿命≈80万次，记数器坏了？贴张便利贴手写也行 |
| ⑤ PLC输入信号灯 | 观察I/O模块对应端子LED（尤其急停回路、安全门、原点开关） | 灯常灭/常亮/频闪（非动作时） | 信号漂移→PLC误判→无故锁机 | 💡 常亮≠正常！比如安全门开关未压紧却灯亮，大概率是触点粘连——拿万用表量通断，别信眼睛 |
| ⑥ HMI触摸响应 | 在空白界面划“Z”字，观察跟手性与残影 | 延迟＞0.3秒、局部失灵、边缘漂移 | 操作指令丢失→误动作→连锁保护 | 🧼 清洁用超细纤维布+蒸馏水，禁用酒精（腐蚀ITO涂层） |
| ⑦ 伺服抱闸状态 | 断电后听“嗒”声是否清脆；上电后观察HMI抱闸反馈信号 | 无声/闷响/反馈信号延迟 | 抱闸失效→上模坠落→毁模伤人 | 🛑 抱闸线圈寿命≈50万次，超期服役？速捷可提供免拆检测服务（测吸合电压/保持电流） |
| ⑧ 冷却风扇与散热片 | 手背靠近散热片，感知温度；听风扇转速是否均匀 | 散热片烫手（＞70℃）、风扇异响、积灰成絮 | 驱动器过热降频→动作变慢→系统自动锁机 | 🌬️ 每月用压缩空气吹扫（距离＞10cm！），别用嘴吹——唾液盐分加速腐蚀 |
| ⑨ 液压站油位与滤芯 | 查油标尺（冷态/热态双刻度）、滤芯压差表（＞0.35MPa需更换） | 油位低于MIN、滤芯发黑硬结、油液乳化 | 压力不稳→成型力不足→产品开胶 | 🧪 每季度送检油液（速捷合作实验室，48小时出报告，比换油更省钱） |
| ⑩ 电气柜通风与接线 | 开柜门闻有无焦糊味；目视端子排有无松动、变色、烧蚀痕迹 | 接线端子发黑、PE线松脱、散热扇停转 | 局部过热→继电器粘连→安全回路失效 | 🔩 紧固扭矩按手册（如M3端子=0.5N·m），别靠手感！速捷配发“扭矩螺丝刀套装” |
📌 重点提醒：
- 这不是打卡任务，而是建立设备健康档案的第一笔。建议用手机拍下每日点检视频（30秒），存云盘分类命名：“天地盒A线_20240615_点检”。半年后回看，你会惊觉：哪次锁死，其实在3天前的点检异常里早埋了伏笔。
- 速捷为合作客户免费提供《电子点检SOP》小程序（微信扫码即用），自动提醒、拍照留痕、异常一键直呼工程师——毕竟，让老师傅低头抄表的时代，该翻篇了。
3.2 操作人员培训要点：教会他们“听懂机器在喊疼”
很多锁死，根源不在设备，而在人——不是不认真，是不知道该注意什么。
我们见过太多案例：
▪ 操作工说“一切正常”，结果安全光栅被胶带缠了三天没发现；
▪ 新员工为赶产量，短接了安全门开关——“就这一次，马上修好！”；
▪ 老师傅凭经验调参数，把伺服刚性从12调到25，结果第二天振动超标自动锁机……
所以，培训不能只讲PPT，得教他们用耳朵、手指、眼睛去“诊断”。速捷定制的《天地盒操作员生存指南》，只讲三件事：
✅ 第一件：标准启停流程——不是“按启动键”，是“启动信任链”
启动前必做三确认：
🔹 确认安全防护全生效（光栅通电、门锁到位、双手按钮复位）；
🔹 确认润滑/冷却/气压已达标（看三联件、散热扇、压力表）；
🔹 确认HMI无历史报警未清除（翻“报警记录”，不只看当前页）。
→ 速捷话术：“启动键不是开关，是‘我已签字担保安全’的电子印章。”
✅ 第二件：异常征兆识别——机器不会说话，但会“咳嗽”
教他们记住这些设备求救暗号：
| 征兆 | 可能问题 | 应对动作 |
|--------|------------|-------------|
| 启动时有“嗡——”长鸣，随后停机 | 伺服未使能/抱闸未释放/编码器断线 | 立即停机，查HMI驱动报警代码，勿反复启停 |
| 动作变慢、有拖拽感、气缸伸出半途停住 | 气压不足/节流阀堵塞/电磁阀线圈老化 | 查三联件压力、听阀体吸合声、测线圈电阻（＞150Ω需换） |
| HMI画面偶尔卡顿、按钮响应延迟 | 触摸屏老化/SD卡存储满/通讯干扰 | 重启HMI、清缓存、检查屏蔽线接地（别用塑料扎带捆线！） |
| 模具闭合瞬间有“砰”闷响，非清脆“咔”声 | 模具未对齐/缓冲油缸失效/液压冲击过大 | 立即停机，手动盘车检查平行度，查缓冲阀压力设定 |
💡 速捷培训彩蛋：
我们给客户车间贴“声音对照墙”——录下正常/异常运行音频（气阀声、伺服启停声、导轨滑动声），扫码就能听。新员工上岗前，先考“听音辨障”，及格才能独立操作。
✅ 第三件：严禁违规短接——这是红线，不是建议
必须白纸黑字写进岗位规程：
❌ 禁止用胶带/橡皮筋/铁丝短接安全门开关；
❌ 禁止绕过光栅直接进模区清理；
❌ 禁止未断电状态下插拔PLC通信电缆；
❌ 禁止用万用表电阻档测24V输出端（会烧模块！）。
速捷态度很直白：
“可以不会修，但必须知道什么绝不能碰；
可以不懂原理，但必须认得哪个灯亮代表‘我在求救’。”
——这比教会他们看梯形图，重要一百倍。
3.3 智能化升级路径：给老设备装上“退休前最后一副好牙”
别一听“智能化”就想到砸钱换新机。
速捷干的最多的事，就是让10岁的天地盒，活出20岁的精气神。
核心思路就一条：不颠覆，只赋能；不替换，只加装；花小钱，买确定性。
🔧 方案一：低成本状态监测模块（投入≈1次大修费的1/5）
- 加装振动+温度二合一传感器（磁吸式，免布线），贴在主电机轴承、液压泵、伺服减速箱上；
- 数据通过LoRa无线传至速捷云平台，设定阈值自动预警（如：轴承温度＞75℃持续3分钟 → 微信推送+短信）；
- ✅ 效果：某食品包装厂加装后，提前7天预测出液压泵轴承失效，避开一次锁机+12小时停产。
🌐 方案二：远程诊断接口（让专家“隔空把脉”）
- 在PLC旁加装工业级4G网关（支持西门子、三菱、汇川协议），加密隧道直连速捷工程师后台；
- 操作工扫码报修，工程师远程调取实时I/O状态、报警堆栈、运动曲线，90%问题线上解决；
- ✅ 效果：某建材企业，锁机平均响应时间从8.2小时→缩短至27分钟，备件预判准确率提升至91%。
📊 方案三：自动预警阈值设定（告别“报警即停机”）
- 基于历史数据，为关键参数动态设“三级预警”：
🟢 黄色（预警）：气压＜0.55MPa → HMI弹窗提醒，不锁机；
🟠 橙色（干预）：伺服温度＞65℃ → 自动降速运行，同步通知维保；
🔴 红色（保护）：安全回路中断 → 立即锁机，强制复位流程。 - ✅ 效果：某印刷厂上线后，非计划停机下降63%，操作工不再“一报警就手抖”。
💡 速捷特别说明：
所有智能化改造，我们都坚持三个不原则：
🔸 不改原有控制逻辑（安全回路一根线不动）；
🔸 不影响现有操作习惯（HMI界面零改动）；
🔸 不绑定单一品牌（传感器/网关可自由选型，我们只做集成适配）。
毕竟，我们不是来推销盒子的，是来帮你把“被动抢修”，变成“主动养生”。
就像给设备办一张“健康医保卡”——平时缴点小保费（定期点检+智能监测），关键时刻真救命。
✅ 本章终极总结：
- 预防锁死，不是买更多备件，而是建立“设备会说话”的感知体系；
- 长效运维，不是增加工作量，而是把经验转化成可执行、可追溯、可预警的动作；
- 智能化，不是淘汰老师傅，而是给他们配上听诊器、显微镜和天气预报。
下一站，我们聊聊更“烟火气”的事：
当你的天地盒成型机真的锁死了，又恰巧工程师在高速堵车……怎么办？
（提示：速捷有个叫“应急口袋包”的东西，里面装的不是扳手，是能让设备“喘口气”的3个魔法指令。）
——晋江速捷自动化科技有限公司，
成立于2017年12月，扎根福建晋江，服务全国20+工业领域，
累计修复设备超10000台次，
不卖焦虑，只给方案；
不画大饼，只干实事。
毕竟，让产线稳稳转起来，才是我们最朴素的KPI。
