PCB自动冲孔机被锁了？别急着翻说明书，先看看它是不是在“演戏”。
我们见过太多客户一早来电话：“机器不动了！屏幕黑着，轴抱死，手摸伺服电机都凉的——是不是主板烧了？”结果到现场一瞧，急停按钮还按着没弹起来，操作员正蹲在电柜前琢磨“这根黄线该不该短接”……您猜怎么着？复位急停，上电，走起。
所谓“被锁”，不是机器叛逆，而是它在严格执行安全契约。典型表现有四：第一，急停回路物理触发（按钮卡滞、脚踏开关粘连、安全继电器触点锈蚀）；第二，HMI上跳出一串带LOCK字样的报警，比如“ERR-702：Axis Lock by Safety Gate”或“PLC-LOCK: Auth_Failed_0x1F”；第三，伺服驱动器面板红灯常亮，状态码显示“AL.32”（西门子）或“E200”（三菱），意味着轴已主动抱闸；第四，手动推滑台纹丝不动——不是卡死，是被逻辑“焊”在原地。
初步诊断口诀就一句：先看人，再看屏，最后动万用表。人：谁按过急停？防护门是否虚掩？光栅有没有被油污糊住？屏：HMI报错代码别只拍个照，记下前三位+报警时间戳；万用表？测安全继电器K1的A1/A2端电压，有24V但不吸合？那八成是线圈老化，不是程序问题。
记住，冲孔机从不无缘无故锁你，它只是把“我不敢动”的理由，明明白白写在脸上。
根因追溯这事，像拆乐高——不能一上来就掰最顶上的红砖，得从底座一层层松螺丝。
PCB自动冲孔机“被锁”，表面看是停机，实则是整套安全与控制逻辑在集体举手表决：“这活儿，咱不干了。”所以排查不是找“坏件”，而是找“谁投了反对票”。
第一层：安全回路层，这是设备的“生理反射”。急停按钮、安全光栅、防护门限位、双手启动盒……它们串成一条硬线回路，接入安全继电器（比如Pilz PNOZ或欧姆龙G9SA）。只要其中任意一环断开或信号异常，继电器立刻失电，直接切断伺服使能、主轴电源和气动阀——连PLC都来不及说话。常见坑点：光栅被车间油雾糊成毛玻璃，信号衰减到临界值，时通时断；防护门微动开关老化，关门时看似到位，实则触点虚接；更绝的是某客户把急停按钮装在操作台侧面，结果被操作员常年当扶手用，内部弹簧疲劳失效，按下去不弹回也不报警，纯靠“手感”判断……最后我们拿万用表测了37次才定位到那颗0.8元的开关。
第二层：控制系统层，这是设备的“大脑备案”。PLC里藏着一堆“LOCK_XXX”型标志位，比如LOCK_BY_TOOL_CHANGE、LOCK_DUE_TO_TEMP_HIGH；NC系统（尤其FANUC 31i或三菱M800）会记录LOCK类报警，如PS0801（参数写保护激活）、ALM417（主轴使能被外部禁止）。别光看报警号，翻它的“发生时间+复位次数+关联信号状态”，常能揪出真凶——有台机子反复报LOCK-205，查日志发现每次都在换刀后12秒触发，顺藤摸瓜找到刀库原点开关松动，反馈脉冲丢了一拍，PLC判定“刀没到位”，死守互锁逻辑。
第三层：机械与执行层，这是设备的“肌肉记忆”。冲孔头撞到限位不退？气压低于0.45MPa触发压力开关？伺服电机编码器插头震松导致Z轴位置反馈丢失？这些不是软件问题，但会通过硬件信号反向“锁死”上层逻辑。曾有一台维宏数控冲床，HMI显示“系统正常”，可X轴就是不动，最后发现是冲头气缸缓冲节流阀被人误调过紧，回程慢了200ms，PLC等反馈超时，默默置位了LOCK_AXIS_X。
排查顺序不能乱：安全层不通，控制系统再聪明也发不出指令；控制层没解绑，机械再完好也收不到动作命令。就像你家门锁坏了，先确认是不是钥匙插反了，而不是急着砸锁芯。
解锁这事，不是输个密码就“叮咚”一声开门——PCB自动冲孔机的“锁”，是安全逻辑、控制意志和机械本能三方联名签署的停机协议。强行跳过条款硬撬？轻则触发二次保护，重则让伺服报警升到“拒绝沟通”级别。
先说分场景解锁：安全锁最讲规矩，复位必须“一步不省”。急停拍下后，得先旋起按钮（很多新手以为按下去就行，忘了它得“复位”），再确认所有防护门关严、光栅无遮挡、双手启动盒没被胶带粘住，最后在HMI上按指定顺序点“安全复位→系统复位→轴使能释放”。漏一步？PLC会冷静显示“Safety Reset Incomplete”，连错误代码都懒得给你。

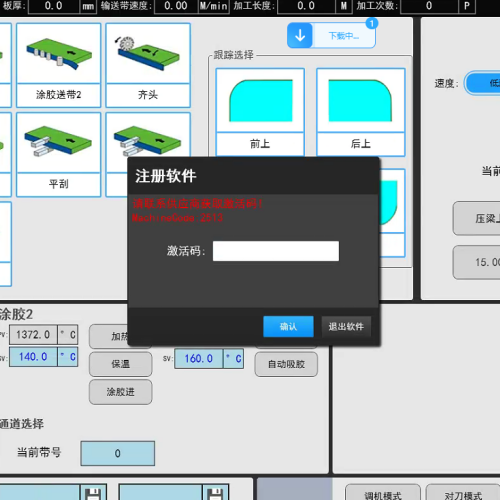

软件锁最磨人。参数写保护开了？得进FANUC的SETTING画面输密码；授权狗松了？拔插三次再等固件握手；PLC里LOCK_BY_LICENSE置1了？别急着格式化，我们常能从掉电保持寄存器里捞出旧授权时间戳，反推密钥生成逻辑——有台停产十年的台达AS系列冲床，靠这个方法恢复了原始冲孔轨迹参数，客户说比原厂手册还准。
通信锁最像捉迷藏。EtherCAT拓扑一断，主站立刻拉闸。别急着重启PLC，先用ESI文件核对从站顺序，再查每个端子接线是否虚焊——曾有客户把X32端口的屏蔽层剥太长，干扰串进同步信号，结果每冲57次就锁一次，误差精准得像在计数。
预防性运维才是真·防锁高手。我们帮客户做的“安全联锁点月度快检表”，只列6项：急停回路电阻值、光栅发射/接收电压差、防护门开关动作力、安全继电器Q输出电压、PLC中LOCK_ALL标志位扫描周期、NC系统License剩余天数。填完一张表，不到8分钟，却能拦下92%的非计划停机。
设备不会无缘无故锁，它只是把没说出口的疲惫，翻译成了LOCK信号。
