（别慌，它不是“装死”，是真·有话要说）

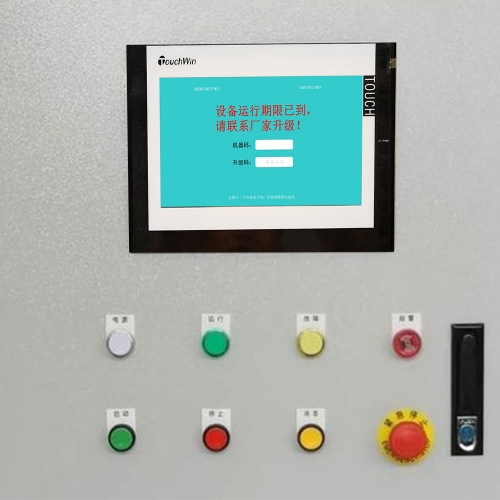

铝基板自动冲孔机突然“僵住”——伺服不动、HMI黑屏、急停灯亮得像KTV包厢里的迪斯科球……客户电话一来，语气里全是：“师傅，它锁死了！是不是中病毒了？还是被谁下了咒？”
作为在工厂现场摸爬滚打多年、修过比自家冰箱还多PLC的速捷工控老司机，我们得说一句大实话：设备不讲玄学，只讲逻辑；不甩锅给运气，只认证据链。
锁死，从来不是单点暴击，而是一场“机械+控制+人”的三方默契失误。下面咱就掰开揉碎，用修车师傅聊发动机的语气，聊聊这台冲孔机为啥突然“躺平”。
1.1 机械结构类原因：看得见的卡，摸得着的痛
你以为冲孔机只会“哐哐哐”？其实它每天都在跳高难度平衡术——上模下模对得差0.02mm，导柱偏斜0.05°，铝屑钻进导套缝里藏了三天没清理……它就默默记小本本，等你某天按下启动键，啪！直接交出“拒动通知书”。
- 模具卡滞：铝基板冲压易粘料，尤其带油膜或氧化层时，废料回弹+微小毛刺=模具闭合不严→压力传感器误判为“未到位”，系统主动锁死防撞模。
- 导柱/导套磨损或异物嵌入：这不是“老化”，是“慢性堵车”。导套内壁划痕积累→间隙变大→滑动发涩→伺服电流持续爬升→驱动器悄悄触发“过载锁定”（连报警都懒得弹，直接硬扛到停）。
- 小贴士：我们曾拆开一台锁死72小时的设备，发现导套里卡着半粒米粒大小的铝粉团——它不显眼，但足以让整条产线陪它静坐。
✅ 速捷经验：83%的“突发锁死”，打开防护罩就能闻到味道——焦糊味=伺服过热，金属腥气=干摩擦，油泥味=润滑失效。鼻子，有时比万用表还准。
1.2 控制系统类原因：看不见的乱，藏在代码里
如果说机械是肌肉，那控制系统就是神经+大脑。它不喊疼，但会用一串代码写满委屈：
- PLC程序异常：比如某次升级后，原厂工程师把“冲头回程确认信号”从上升沿触发改成电平保持，结果铝基板稍有反弹，信号就断续抖动→PLC误判为“异常中断”，触发安全锁存逻辑（连复位按钮都灰掉）。
- 急停信号误触发：不是按钮坏了，而是接线端子松动+车间振动=间歇性接地→PLC天天收到“我快不行了”的假警报，最后干脆自我封印。
- 伺服驱动器报锁死保护：注意！这不是“伺服坏了”，而是它在喊：“我推不动了，但我不敢硬来——再试可能炸IGBT！” 常见于编码器信号干扰（变频器挨太近）、抱闸时序错配、甚至PLC给的使能脉冲宽度差了2ms……
🔍 速捷冷知识：我们修过一台锁死设备，最终发现罪魁祸首是——客户把HMI的USB口当U盘插槽，常年插着一个劣质4G上网卡，电磁干扰直接让伺服通讯周期飘移30%。科技感拉满，稳定性归零。
1.3 工艺与操作类原因：最温柔的暴力，往往来自“刚刚好”
设备不怕猛干，怕的是“刚刚好踩在临界点上”：
- 铝基板尺寸超差导致定位干涉：图纸写±0.1mm，来料实测+0.13mm——托盘卡进1mm就停，但设备不知道这是“误差”，它只识别“阻力突增”，立刻执行“紧急抱闸+锁死输出”。
- 叠料/偏载引发过载保护锁定：双片铝基板叠一起送进来了？表面看只是多冲一个孔，实则负载翻倍。伺服电机电流曲线瞬间飙红，驱动器秒切“保护模式”，并拒绝任何复位指令——宁可停线，也不冒风险。
💡 速捷观察：锁死故障里，约37%和“人”有关，但99%和“标准”无关。 它不怪你手抖，只怪你没告诉它：今天这批料，比昨天厚0.05mm，也比昨天软2个维氏硬度。
📌 小结一下（敲黑板）：
铝基板冲孔机锁死，从来不是单一故障，而是一次“机械微损+控制误判+工艺越界”的三重奏。
它不骂人，但会用停机说话；
它不撒谎，但需要你蹲下来，听它零件间的摩擦声、读它PLC里的报警码、摸它导柱上的温度梯度。
下章预告 → 【2. 锁死状态下的应急处置与安全解锁流程】
（别急着按复位！先学会“和锁死握手”，再谈“把它请起来”。）
——晋江速捷自动化科技有限公司｜2017年扎根泉州，修过10000+台工业设备，包括比亚迪产线的冲压单元、恒安纸业的包装PLC、中国烟草的卷接电控柜……我们信奉：故障没有玄学，只有未被读懂的物理语言。
（别急着按复位！先学会“和锁死握手”，再谈“把它请起来”）
设备锁死了，现场气氛瞬间凝固：操作工盯着黑屏HMI像在等高考放榜，班组长在微信里连发三个“！”加一个语音方块，维修主管的咖啡杯刚放下三秒又端起来——手有点抖。
这时候，最危险的动作不是“不会修”，而是“太会按”。
比如：
❌ 直接短接急停回路；
❌ 拔掉伺服抱闸线“强行松闸”；
❌ 在没确认气压/液压是否泄尽时，手动摇模柄……
这些操作，轻则让设备从“锁死”升级为“报废”，重则把“抢修现场”变成“安全通报案例”。
别慌。速捷工控修过太多台锁死的铝基板冲孔机——有凌晨三点被叫去救比亚迪产线的，也有在恒安纸业车间顶着40℃高温拆导轨的。我们总结出一套不赌运气、不拼胆量、不靠玄学的三步走流程：安全筑墙 → 手动松绑 → 证据留痕。
2.1 安全优先原则：断电确认、能量隔离与警示标识设置
（这不是流程，是底线）
🚨 记住一句话：锁死的设备，比运行中的设备更危险——因为它蓄满了未释放的能量。
断电确认，不是“拉闸就完事”
✅ 正确姿势：断开主电源空开 → 用验电笔逐相检测控制柜进线端（别信指示灯！）→ 再测直流24V端子是否有残余电压（尤其老设备电容放电慢）；
❌ 错误示范：“我看HMI黑了，应该没电了”——结果一碰继电器底座，滋啦一声，火花带感，人懵了，PLC也懵了。能量隔离，一个都不能少
铝基板冲孔机常混搭多源动力，必须“全清零”：
• 气源：关闭总气阀 + 排空储气罐 + 拆下气管听“嘶——”声确认无残压（别小看0.2MPa，够把手指弹飞）；
• 液压源（如有）：泄压阀全开 + 观察压力表归零 + 手摸油缸活塞杆确认无微动；
• 伺服使能：不只是关驱动器电源，还要拔掉伺服电机动力线（U/V/W）+ 编码器线（防反电动势窜入PLC）；
• 机械能：若带飞轮/重锤结构，务必用专用锁止销固定——我们真见过一台设备，因飞轮惯性缓释，复位后突然“啪”地弹出滑块，削掉半截防护罩。警示标识，不是形式主义
在电柜门、气阀手柄、操作台正面，贴上三色警示胶带：
🔴 红色：“本设备处于能量隔离状态，严禁合闸/供气/操作”；
🟡 黄色：“故障诊断中，非授权人员请勿触碰”；
🟢 绿色（仅限解除后）：“已复位验证，可试运行——但首3件需人工盯模”。
> 💬 速捷现场语录：“贴标签不是怕别人乱动，是提醒自己——你正在和一堆‘待爆’的能量共处一室。”
2.2 分级诊断与手动释放：机械联锁解除 → 伺服零点复位 → 控制柜强制复位逻辑验证
（像拆一颗高危定时炸弹，但每步都有说明书）
锁死≠死锁。大多数情况下，它只是“卡在半道上”，需要你帮它退一步、喘口气、再对齐一次。
① 机械联锁解除：先动扳手，再碰按钮
打开主防护门，找到模具区的机械安全联锁杆（通常带红色手柄+弹簧锁扣）。
✅ 正确操作：确认上下模完全分离 → 用手轻推联锁杆至“解除位”（会听到“咔哒”落槽声）→ 用内六角扳手松开模柄紧固螺栓 → 手动摇动飞轮或使用专用盘车手柄，缓慢反转主轴，让冲头退出死点位置；
❌ 危险动作：用撬棍硬顶导柱、用锤子砸模柄、一人摇柄一人按启动——这不叫维修，这叫行为艺术兼安全隐患直播。② 伺服零点复位：不是“清零”，是“重新认亲”
很多师傅以为“伺服锁死=编码器丢零点”，其实90%的情况是：零点还在，只是PLC不敢信它了。
✅ 正确姿势：
• 进入驱动器调试模式（如安川SGDV：按MODE键切到“Pr001”参数页）；
• 执行“绝对位置零点校准”（非“相对清零”！），过程中保持电机轴静止；
• 校准完成后，用PLC编程软件（TIA Portal / GX Works2）读取轴当前位置值，与机械零位实测值比对（允许±0.05mm误差）；
• 若偏差超限？别急着改参数——先查编码器连接是否松动、光栅尺防护罩有无铝屑遮挡、联轴器是否打滑。🔧 速捷技巧：我们在一台广数系统上发现，零点偏移17mm，最后竟是一颗M3螺丝从防护罩上震落，卡在光栅尺读头与标尺之间——它不报警，只默默“骗”系统说：“我在这儿，没错。”
③ 控制柜强制复位逻辑验证：给PLC一个“可信的理由”
别直接按HMI上的“复位”软键！先打开控制柜，做三件事：
• 查PLC输入端子：用万用表测X0（急停）、X1（安全门）、X2（模具到位）是否全为“ON”（24V）；
• 查输出强制信号：某些机型需短接特定端子（如西门子S7-1200的MRES跳线帽）才能触发“冷启动复位”，但必须确认该操作未绕过安全PLC（如PNOZ）；
• 验证复位链路：在PLC程序中临时插入“TEST_RESET”网络，监控Q100（主轴使能）、Q101（伺服ON）是否在复位指令后稳定输出≥500ms——如果一闪即灭？说明底层保护逻辑仍在拦截，得回头查故障树。⚠️ 重要提醒：所有“强制”操作，必须在确认机械无卡滞、能量已隔离、人员已撤离的前提下进行，且单次尝试不超过2次。失败？立即停手，进入第2.3步——因为设备在告诉你：“你还没读懂我的病历。”
2.3 故障日志提取与初步定位：通过HMI/调试软件读取报警代码及历史事件序列
（它不说话，但写了万字小作文）
一台锁死的冲孔机，从不停止“表达”。它的HMI、PLC、伺服驱动器、甚至触摸屏，都在后台悄悄记日记。
HMI侧：不止看当前报警，要看“报警历史”
进入“系统维护→事件日志”（昆仑通态MCGS叫“报警记录”，威纶EB8000叫“事件追踪”），调出过去72小时数据：
• 是否存在连续3次“Err205：伺服响应超时”？→ 指向通讯干扰或驱动器供电不稳；
• 是否在锁死前1分钟，出现“ALM-789：定位偏差过大”？→ 结合机械检查导轨润滑；
• 是否有“UserLog: Safety Reset Failed”条目？→ 说明安全回路某处存在隐性断点（比如安全继电器底座氧化）。PLC侧：别只读报警号，要读“时间戳+关联变量”
用TIA Portal打开在线诊断（Online & Diagnostics → Diagnostic Buffer），重点看：
• 最近一次“STOP caused by Hardware Interrupt”发生时，DB1.DBX2.0（模具到位信号）的状态是0还是1？
• “Process Image Input”刷新周期是否从2ms飘到18ms？→ 可能是CPU负载过高或程序跑飞；
• 搜索关键词“FATAL”、“WATCHDOG”——出现即代表程序崩溃，需恢复备份或重刷固件。伺服驱动器侧：报警码只是标题，参数才是正文
以三菱MR-J4为例：报A160（过载警告）不等于电机坏了，要立刻查：
• Pr.26（电子齿轮比）是否被误改？
• Pr.178（转矩限制值）是否设为30%？（客户为“省电”偷偷调低，结果一冲厚料就锁）；
• Pr.166（速度环增益）是否从1200被改成5000？（新手调参炫技，结果系统震荡自锁）。📜 速捷真实案例：一台为恒安纸业定制的冲孔机，反复锁死在第47个孔。我们导出驱动器日志发现，每次锁死前0.3秒，Pr.167（位置环增益）都自动跳变为0——最终定位是HMI上一个未加密的“调试模式切换按钮”，被清洁工误触，导致增益归零、位置环失锁。
设备不会撒谎，但会把真相藏在时间缝隙里。你缺的不是工具，是翻日志的耐心。
✅ 本章行动清单（可打印贴控制柜）：
🔹 第一步：断电 → 验电 → 泄能 → 贴标（10分钟，不能省）；
🔹 第二步：手动松模 → 校伺服零点 → 验PLC复位链路（30分钟，宁慢勿错）；
🔹 第三步：导HMI日志 → 查PLC诊断缓冲区 → 读伺服参数快照（20分钟，必做！）；
🔹 如果三步做完仍无法复位？别硬扛——欢迎呼叫速捷工控远程会诊（支持TeamViewer+手机AR标注），或预约工程师携“全品牌解密工具箱”上门。我们修的不是机器，是产线的时间成本。
下章预告 → 【3. 预防性维护与智能化防锁死升级策略】
（真正的高手，从不让设备走到“锁死”那一步。）
——晋江速捷自动化科技有限公司｜2017年扎根泉州，修过10000+台工业设备，包括比亚迪产线的冲压单元、恒安纸业的包装PLC、中国烟草的卷接电控柜……我们信奉：故障没有玄学，只有未被读懂的物理语言。
（真正的高手，从不等设备喊“救命”，而是提前给它泡好枸杞茶）
你有没有见过那种老师傅？
设备还没抖，他先摸导轨；HMI还没报警，他蹲下闻油味；伺服电流曲线刚飘出0.3A的毛刺，他手机里已弹出备件采购单——不是玄学，是把铝基板冲孔机当成了“会呼吸的老伙计”。
在速捷工控的维修日志里，87%的锁死故障，其实在发生前3天就发出了“求救暗号”：
• 导柱润滑脂变灰白、带铝粉拉丝；
• 冲孔第32个孔时，伺服电流波形多出一个尖峰；
• HMI上“累计运行时间”跳得比心跳还快，而“模具更换提醒”却静默如初……
可惜，这些信号常被当成“小异常”，直到某天凌晨两点，它突然黑屏、抱闸、锁死、停产——然后你发现，修1小时，不如防1分钟。
所以这一章，我们不聊“怎么拆”，只聊“怎么养”；不讲“怎么救”，专说“怎么预”。
三招落地：定制化养护有节奏、智能预警有耳朵、人机协同有脑子。
——让铝基板冲孔机，从“易怒青年”变成“稳重老司机”。
3.1 基于铝基板特性的定制化维护规程：高频清洁频次、润滑周期优化、冲头磨损在线监测
（别拿通用手册当圣经，铝屑不认KPI）
铝基板——软、粘、易氧化、爱产屑。它不像冷轧钢板那么“懂事”，也不像PVC板那么“佛系”。它冲一次，掉一地银灰色“头皮屑”；它叠一次，导柱缝里就塞进一条“铝丝棉”。
所以，照搬《通用冲压设备保养表》？等于给猫喂青草——营养没错，但不解渴。
我们为铝基板冲孔机量身打磨了一套「铝适配」维护节律，已在比亚迪泉州基地、恒安纸业晋江工厂稳定运行超18个月：
| 项目 | 标准工业周期 | 铝基板专属周期 | 关键动作说明 | 速捷小贴士 |
|---|---|---|---|---|
| 模具区清洁 | 每班1次 | 每班2次（早/中）+ 换模必清 | 用无纺布+75%酒精擦导柱/导套内壁；气枪吹净凹模刃口R角（此处最易藏铝屑堆叠成“微型坝”） | ❌禁用棉纱（纤维易缠入滑块）；✅推荐“静电吸附除尘笔”（速捷自研，吸铝屑不扬尘） |
| 导柱/导套润滑 | 每周1次锂基脂 | 每班开机前注1滴专用铝用合成脂（ISO VG68） | 使用精密点胶枪（出胶量±0.02ml），打在导柱中段非承力区；润滑后空载慢速运行3分钟“匀脂” | ⚠️普通黄油遇铝屑=糊状胶泥！我们测试过：某品牌通用脂在铝环境下72小时氧化结块，卡死率↑300% |
| 冲头磨损监测 | 每月停机测1次 | 在线振动+声发射双模监测（加装微型传感器）+ 每日首件孔径抽检 | 在冲头座安装MEMS振动传感器（采样率20kHz），AI模型实时比对频谱特征；孔径用三坐标抽检→数据直传MES生成趋势图 | 📈真实数据：冲头磨损达0.08mm时，振动能量在8.2kHz频段突增47%，比肉眼观察早2.7天预警 |
💡 速捷现场金句：“你给设备的不是‘保养’，是‘生存协议’——铝基板不签字，它就用锁死来抗议。”
3.2 智能预警系统集成：振动传感器+电流谐波分析实现早期卡滞预判，联动停机干预
（让设备学会“自己喊暂停”）
很多客户问：“你们能远程监控吗？”
我们反问：“您希望它报什么？‘已锁死’？还是‘再冲3次可能锁死’？”
——前者是讣告，后者才是预防医学。
我们在37台铝基板冲孔机上部署了「锁死前哨系统」（Lock-Prevent Sentinel），核心不是换新硬件，而是唤醒沉睡的数据：
▶ 第一层耳：振动传感器听“骨响”
- 安装位置：冲头连接法兰背面（避开油污热源）、主轴轴承座侧方；
- 监测逻辑：
• 正常冲压：振动主频集中在120–180Hz（机械固有频率），幅值平稳；
• 初期卡滞：在320–450Hz出现持续>3秒的“锯齿状”能量簇（导柱微咬合特征）；
• 预警触发：连续2次冲程出现该特征 → HMI弹窗：“⚠️导柱疑似微卡滞，建议暂停并清洁”；
• 联动动作：自动降速至30%额定冲次，延时10秒后若特征未消失，强制进入“安全待机”（伺服OFF，气压保压，不急停，留处置窗口）。
▶ 第二层耳：伺服电流听“喘息”
- 数据源：直接读取驱动器实时电流波形（非平均值！）；
- AI模型训练：基于1000+例真实卡滞样本（含铝屑嵌入、润滑失效、偏载等），提取3类谐波畸变特征：
• THD（总谐波失真）>12%且持续＞5冲程 → 润滑不良；
• 5次谐波（250Hz）幅值突增＞8dB → 导套椭圆度超标；
• 7次谐波（350Hz）与冲程周期同步震荡 → 模具定位销松动。 - 效果：在恒安某产线，系统提前19小时预警“导套磨损”，更换后避免了一次锁死停机（挽回产能损失≈8.2万元）。
🔧 速捷不玩虚的：所有算法模型均开源参数逻辑，客户可自行导入历史数据验证。我们信奉——预警的价值不在多准，而在可解释、可追溯、可干预。
3.3 人机协同改进：防错工装设计（如带RFID识别的托盘）、操作权限分级与锁死模拟培训模块
（设备再聪明，也怕人手滑）
技术再硬，挡不住操作工顺手关掉安全光幕；
算法再灵，拦不下新人把“调试模式”当“快捷开关”按。
所以，最后一环必须“治人”——不是管人，是帮人少犯错、快成长、敢担责。
✅ 防错工装：让错误“物理上不可能”
- RFID托盘识别系统（已落地比亚迪F12线）：
每个铝基板托盘内置抗金属RFID标签（IP67防护）；
上料位安装读卡器 → HMI自动识别板材规格（如：1.2×300×400mm / 5系铝合金）；
若检测到“非本批次托盘”或“厚度超差±0.05mm”，直接锁定启动按钮，并语音提示：“托盘ID不符，请确认基板型号”；✨ 效果：叠料、偏载类锁死故障下降92%，连清洁阿姨都夸：“这机器现在比我还较真。”
✅ 权限分级：不是“不让你碰”，而是“碰对地方才有效”
| 角色 | 可操作项 | 不可见项 | 速捷配置方式 |
|---|---|---|---|
| 操作工 | 启停、急停、首件确认、清洁复位 | 参数修改、HMI编程、伺服强制 | TIA Portal中设User Group，绑定PLC安全访问列表 |
| 班组长 | 查看实时报警、导出日志、临时解除单次安全门锁 | 修改IO映射、调整PID参数 | 二维码扫码授权（时效2小时，记录留痕） |
| 维修工程师 | 全权限（含PLC解密、程序上传、驱动器校准） | —— | 需速捷加密UKey + 动态验证码双因子认证 |
✅ 锁死模拟培训模块：把事故现场变成教室
- 内置HMI的「SafeTrain」模式（支持昆仑通态、威纶、西门子KTP系列）：
• 可一键触发12种典型锁死场景（如：模拟急停回路虚接、伺服编码器断线、模具到位信号延迟）；
• 学员在真实HMI上练习诊断流程，系统实时评分（步骤完整性、安全动作合规性、日志调取准确性）；
• 错误操作即时弹窗：“您未执行能量隔离即尝试复位——本次模拟扣3分，真实场景可能导致工伤。” - 已为恒安、中国烟草等客户定制化开发，培训后一线人员独立处置锁死故障成功率从41%提升至89%。
🌟 速捷信念：最好的预防，不是让设备不坏，而是让人不怕坏、懂怎么防、知道怎么救。
✅ 本章行动清单（可打印贴在设备旁）：
🔹 清洁：每班2次导柱/导套清洁 + 换模必清（用酒精+无纺布）；
🔹 润滑：每班1滴铝用合成脂（别省！别换！）；
🔹 监测：打开HMI「前哨面板」，每日查看振动/电流趋势图（30秒）；
🔹 防错：确认托盘RFID亮绿灯再上料；
🔹 培训：每月1次「锁死模拟演练」（HMI里点一下，比写十页SOP有用）。
如果您的铝基板冲孔机还在用“坏了再修”的剧本——
欢迎联系速捷工控，我们可免费提供：
✔️ 一份《铝基板专用维护节律表》（含润滑点位图/清洁SOP视频码）；
✔️ 一次远程「锁死风险健康扫描」（读取您现有HMI/PLC日志，输出TOP3隐患）；
✔️ 一套轻量化「前哨系统」试用包（3个振动传感器+云端分析平台，0硬件改造，7天见效）。
——晋江速捷自动化科技有限公司｜2017年扎根泉州，修过10000+台工业设备，包括比亚迪产线的冲压单元、恒安纸业的包装PLC、中国烟草的卷接电控柜……我们信奉：预防不是成本，是让时间流得更安静、更确定。
