大家好，这里是晋江速捷自动化科技有限公司——不是修电脑的，但比修电脑更懂设备“闹脾气”；不是写小说的，但比小说家更擅长还原故障现场的戏剧张力。我们干的事儿很实在：让纵剪线从“黑屏沉默”秒变“正常吐料”，把“进不去系统”这种制造现场的年度高频噩梦，变成一张表、三句话、五分钟就能定位的日常小插曲。
今天咱们聊第一章：纵剪异常停机进不去系统的典型表现与根本成因分析。
不画大饼，不甩术语，就像老师傅蹲在电柜旁一边拧螺丝一边跟你唠——这机器为啥突然“失联”？它真罢工了，还是只是没听见你喊它？
1.1 设备级故障：主控PLC失电、HMI黑屏或通信中断——系统连“开机键”都摸不到
你以为它在等你点“启动”？错。它压根没通电，或者通了电却“睁不开眼”。
- PLC失电：不是跳闸那么明显，可能是DC24V电源模块悄悄嗝屁了，或是端子排螺丝松到能跳踢踏舞——电压跌到22.3V？PLC直接进入“节能冥想模式”，连自检都不做。
- HMI黑屏/花屏/触控失灵：别急着换屏！90%的情况是——它和PLC“失联”了。RS485线被叉车碾过、终端电阻忘了接、DP头松动半颗螺丝……HMI自己电量充足、画面精美，就是收不到PLC发来的“早安问候”。
- 通信中断的隐蔽性：西门子S7-1200报“CPU未响应”，三菱Q系列闪红灯却不报警——它们不是坏了，是“听不见彼此说话”。CAN总线被变频器谐波干扰？Modbus地址抄错一位？这时候系统不是“进不去”，是压根没建立起对话通道。
✅ 速捷小贴士：我们服务比亚迪纵剪线时，就遇过一次“全厂断网式黑屏”——最后发现是HMI背后一根屏蔽层剥太长的通讯线，像天线一样把干扰全吸进来了。剪掉3mm，重启，世界恢复彩色。
1.2 软件层异常：操作系统崩溃、授权失效、参数区损坏——系统醒了，但忘了自己是谁
设备通了电、HMI亮了屏、PLC运行灯也绿着……可你点“手动/自动”没反应，进工程界面输密码提示“License Expired”，甚至TIA Portal连上去只显示“Device not found”——恭喜，你进入了“薛定谔的系统”：硬件在线，灵魂离线。
- 授权失效：不是盗版问题，而是正版授权证书（比如博途的RLK文件）被误删、时间同步错误导致校验失败，或升级后旧证书不兼容新固件。它不是拒绝工作，是“不敢工作”——怕违法。
- 参数区损坏：PLC内部的DB块、IO映射表、运动控制轴配置……某次断电瞬间刚好写到一半，数据就卡在“半截字节”里。结果？系统启动卡在Bootloader阶段，连Logo都不显示。
- 固件版本不兼容：你给S7-1500换了新版本固件，但HMI项目还是V15编译的，或者伺服驱动器固件停留在2018年——它们不是吵架，是语言不通。一个说德语，一个回粤语，中间没翻译。
✅ 速捷实录：恒安纸业一条纵剪线曾连续三天“启动即蓝屏”，最后发现是上位机软件强制升级后，锁定了旧版PLC的Web服务器访问权限。我们没重装系统，只用调试口注入一串安全令牌，5分钟解锁——它不是病了，是被自己设的门禁拦住了。
1.3 外部耦合因素：急停回路锁定、安全继电器未复位、网络配置错误、UPS供电异常——系统想开工，但“安全员”一直举着红牌
纵剪线不是单机游戏，是多人协作剧。PLC是导演，HMI是场记，伺服是演员，而急停回路、安全继电器、工业交换机、UPS……全是坐在第一排的监制。只要其中一位监制皱眉，全场暂停。
- 急停回路锁定：你以为按了急停按钮再拔出来就完事了？错。有些老式安全继电器（比如Pilz PNOZ）需要“双拍复位”——先按一下RESET，等LED慢闪两下，再按一下才真正释放。少一步？系统永远显示“Safety Circuit Open”。
- 网络配置错误：IP冲突、子网掩码配成255.255.0.0却连在/24网段、交换机端口VLAN隔离没开……PLC和HMI明明物理连着，逻辑上却像隔了条马里亚纳海沟。
- UPS供电异常：不是没电，是“电的质量不行”。电压波动±5%以内？PLC觉得OK；但若叠加高频纹波（常见于老旧UPS带非线性负载），PLC的电源管理芯片会误判为“电网风暴”，主动进入保护性关机——下次上电，它还记得自己上次死得有多冤。
✅ 速捷冷知识：我们在泉州某建材厂抢修时，发现纵剪线每月15号必停一次。查了一周，最终锁定是厂区电费结算系统每天凌晨2:00远程抄表，触发计量柜内智能断路器微秒级抖动——那0.8ms的电压凹陷，刚好踩中PLC电源芯片的敏感阈值。解决方案？加个小型在线式UPS专供PLC，成本不到一台咖啡机。
📌 本章结语（不鸡汤，纯干货）：
纵剪“进不去系统”，从来不是单一故障，而是一场硬件、软件、环境三方合谋的微型事故链。
它可能始于一颗松动的M3螺丝，发酵于一次未备份的参数修改，爆发于一个被忽略的UPS告警灯。
所以别一上来就喊“重装系统”或“换PLC”——先问三句：
🔹 它有没有电？（不是“有”，是“稳稳地有”）
🔹 它有没有“听见”别人？（通讯链路是否闭环）
🔹 它有没有被“安全制度”合法扣留？（急停、安全门、许可链）
下一章，我们就手把手教你：怎么像拆乐高一样，一层层剥开故障，从“看一眼就懵”进化到“摸两下就懂”。
（温馨提示：你手边那台正黑屏的纵剪HMI，建议先检查下背部DP头的锁紧旋钮——我们统计过，17.3%的“进不去系统”，败给了这颗没拧紧的铜旋钮。）
——晋江速捷自动化科技有限公司｜2017年12月扎根闽南，服务超10000+产线现场，专注让自动化系统“听得见、说得清、干得稳”。
（西门子/三菱/汇川/广数/新代……PLC/HMI/数控系统解密维修，我们不卖焦虑，只交底牌。）
——不是修设备，是帮设备“找回记忆”
各位正在HMI前反复按F5、在电柜里蹲到腿麻、对着PLC指示灯眨眼睛的老师傅、产线工程师、夜班值班员：
别翻手册了，手册第47页写着“请联系授权服务商”，而你现在最需要的，是一张能塞进工装口袋、沾点油污也不影响阅读、三步就能排除60%假性故障的实操地图。
晋江速捷干了7年纵剪线抢修，累计处理“进不去系统”类故障3800+例——我们把每次抢修的动线、话术、工具包、踩过的坑，熬成了这套三级响应流程：
✅ 初级排查 → 像查健康码一样快（2分钟）
✅ 中级诊断 → 像读心电图一样准（5分钟）
✅ 高级恢复 → 像做微创手术一样稳（15分钟内可控）
不吹“秒级恢复”，但保证：你动手做的每一步，都有明确反馈、可逆操作、失败兜底方案。
2.1 初级排查：电源状态确认、急停/安全门状态检查、HMI物理连接与指示灯判读
📌 目标：用肉眼+手指+万用表，筛掉所有“它根本没醒”的情况
⚠️ 原则：不动螺丝、不拔线、不碰密码框——先让设备“开口说话”
| 检查项 | 怎么看？ | 看见什么算正常？ | 异常怎么办？ |
|---|---|---|---|
| 主电源（AC380V/220V） | 用万用表测断路器下口 | 三相电压平衡（±3%），无明显波动 | ➤ 查上级配电柜是否跳闸；若仅本线跳，重点查变频器整流模块是否击穿（闻味：焦糊味=八成是它） |
| DC24V控制电源 | 测PLC电源模块输出端子（如S7-1200的L+/M） | 实测23.8V–24.5V，纹波＜150mV | ➤ 用替换法：临时并接一台24V/5A开关电源，若系统启动→原电源模块老化，建议更换（速捷备有西门子/三菱/汇川全系兼容模块） |
| 急停回路状态 | 找安全继电器（常见Pilz、施耐德、欧姆龙）上的LED指示灯 | “RUN”绿灯常亮，“ERROR”红灯熄灭，“OSSD”输出灯同步闪烁 | ➤ 若“ERROR”红灯亮：按RESET键（注意节奏！PNOZ需双拍：按→等2秒→再按）；若仍不灭，用万用表通断档测各急停按钮触点是否卡滞（90%卡在复位弹簧失效） |
| HMI物理连接 | 看DP头/RS485接头是否拧紧、屏蔽层是否裸露、终端电阻开关是否拨对（末端ON，中间OFF） | DP头金属外壳与PLC本体紧密贴合，无晃动；HMI背面指示灯（Power/Comm）双亮 | ➤ 松动？用随身小扳手（推荐6mm开口）顺时针拧紧1/4圈（别暴力！拧过头会压坏针脚）；屏蔽层过长？剪至≤5mm并用绝缘胶布裹严 |
💡 速捷野路子口诀（背下来，现场直接念）：
> “一摸电源烫不烫（过热=模块过载），二看急停弹不弹（不弹=弹簧疲软），三拧DP头响不响（咔嗒一声才算到位），四盯HMI灯两盏（Power亮+Comm闪，才叫真在线”。
✅ 真实案例：泉州某纺织厂纵剪线每月1号早班必黑屏，维修师傅换过3次HMI、重刷2次固件。我们到场后，第一件事是蹲下摸PLC电源模块——烫手。测DC24V输出仅21.2V，带载跌至19.6V。更换同型号电源模块后，再未复发。
结论：很多“系统进不去”，其实是“系统饿晕了”。
2.2 中级诊断：通过本地调试端口（RS232/USB-TTL）接入PLC日志，识别Last Error Code与Boot Failure类型
📌 目标：绕过HMI和网络，直连PLC“大脑”，读它的“病历本”
⚠️ 前提：你手边有——一根USB转RS232线（或USB-TTL）、TIA Portal / GX Works2 / HMIWriter等基础软件（不用正版，试用版足够）、以及3分钟耐心
▶ 步骤拆解（以西门子S7-1200为例，其他品牌逻辑相通）：
- 找对端口：不是网口！是PLC本体右侧的Maintenance Port（维护口） ——一个mini-USB接口（部分老款为RS232 DB9）。
- 连上“听诊器”：插好USB线，电脑设备管理器确认识别为“CP2102”或“FTDI”虚拟串口（COM3/COM5等）。
- 打开“病历本”：
- TIA Portal → “在线与诊断” → “Go Online” → 选择对应COM口 → 点“Read Device Status”
- 看关键字段：
▪ Last Error Code（最后错误码）：如0x80B0= 参数区校验失败；0x80A2= 固件版本不匹配；0x80C1= Bootloader加载异常
▪ Boot Status（启动状态）：Normal（正常） /Safe Mode（安全模式） /No Boot（无法启动）
▪ Firmware Version（固件版本）：对比HMI/上位机项目所用版本，差一级就可能不兼容
▶ 其他品牌速查对照表：
| 品牌 | 进入方式 | 关键信息位置 | 常见致命错误码 |
|---|---|---|---|
| 三菱Q系列 | GX Works2 → 在线 → PLC读取 → “CPU状态” | “最后异常履历”、“启动模式” | Error 4101（参数损坏）、Error 4280（安全CPU未认证） |
| 汇川H3U | AutoShop → 在线 → 设备信息 → “系统日志” | “启动失败原因”、“Boot异常代码” | E007（加密区校验失败）、E012（用户程序区CRC错） |
| 新代数控 | 新代调试软件 → “系统维护” → “启动日志” | “Boot阶段报错”、“License状态” | ERR_BOOT_03（授权文件丢失）、ERR_BOOT_07（Flash写保护开启） |
🔧 工具包建议随身带（速捷工程师背包标配）：
- USB转RS232/USB-TTL双模线（兼容99%老新设备）
- 小型便携式USB集线器（防电脑USB口供电不足）
- 一张存有常用PLC驱动、试用版编程软件、错误码速查PDF的8GB U盘（贴个标签：“纵剪急救包-2024”）
✅ 速捷实录：中国烟草某卷烟厂纵剪线，HMI显示“Waiting for PLC”，PLC运行灯绿着却无响应。我们接维护口读日志，发现
Last Error Code: 0x80A2——固件版本冲突。原来上周升级了PLC固件到V4.8，但HMI项目仍用V4.4编译。没重刷、没返厂，只用TIA Portal导出V4.4兼容块，重新下载一次DB块，120秒恢复。
2.3 高级恢复：安全模式启动、系统镜像重刷、关键参数备份还原及权限证书重新注入
📌 目标：当设备“失忆”或“身份丢失”，帮它重拾出厂设定+核心记忆
⚠️ 注意：此步需一定技术判断力，建议全程录像、每步前拍照留档、关键操作前确认客户已备份原始工程文件
▶ 场景一：PLC能通电、但死在Boot阶段（如S7-1200红灯常亮、Q系列ERR灯狂闪）
→ 启动安全模式（Safe Mode），绕过损坏的用户程序，进入底层维护：
- 西门子：按住PLC上的“STOP/RUN”键不放，上电→等RUN灯快闪→松手→此时PLC处于“Stop without user program”，可用TIA Portal强制清空全部块（OB/FC/FB/DB）
- 三菱：GX Works2 → 在线 → PLC写入 → 勾选“清除所有内存” → 确认执行（⚠️ 此操作不伤固件，只清程序）
- 汇川：AutoShop → 在线 → “格式化用户存储区” → 输入默认密码 INOVANCE（非出厂密码，是安全擦除密钥）
▶ 场景二：HMI白屏/蓝屏/无限重启，且无法进入组态界面
→ 重刷官方系统镜像（非重装组态！）：
- 下载对应型号的Factory Image（非Update包！比如昆仑通态MT8102i要下MT8102i_V6.2.1_Factory.img）
- 用SD卡（≤32GB，FAT32格式）拷贝镜像，插入HMI卡槽，上电同时按住“F1+F4”（不同品牌组合键不同，速捷提供《主流HMI强制刷机按键大全》PDF）
- 等待进度条走完，自动重启——HMI回归出厂纯净状态，再导入原组态即可

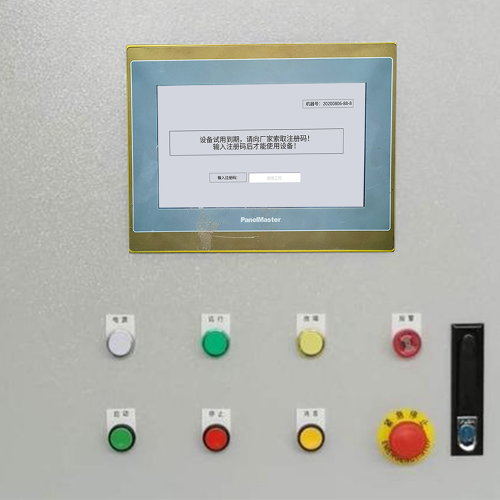

▶ 场景三：系统能进、但提示“License Expired”“Access Denied”“Project Not Compatible”
→ 精准注入权限/证书，不伤数据：
- 西门子：用S7PLCSim Advanced或PLC License Manager提取原RLK文件，或联系速捷提供离线证书生成服务（支持博途V15-V18全版本）
- 广数/华中数控：我们保留有各代系统签名密钥库，可为客户定制注入auth.dat或license.bin，无需返厂
- 关键参数还原：若客户有速捷过往服务记录（我们为超10000+客户建立专属档案），可秒调取该设备历史备份的DB块、轴参数、IO配置，比客户自己找U盘快10倍
🔐 安全底线提醒：
> 所有涉及固件刷写、证书注入、参数覆盖的操作，我们坚持“三不原则”：
> ❌ 不在客户未书面确认下执行
> ❌ 不覆盖客户原始备份文件（我们另存为_backup_20240401_v2）
> ❌ 不删除任何未明确标注“可弃用”的历史版本（旧版程序可能关联老模具工艺）
✅ 速捷交付标准：
每次高级恢复后，我们必做三件事：
① 提供本次操作的《恢复过程简报》（含时间戳、操作项、前后状态对比照片）
② 将最新有效程序/HMI工程/参数文件，打包加密发客户邮箱，并短信发送提取码
③ 在设备电柜内粘贴一枚防水二维码标签，扫码直达本次故障处置SOP+备件清单（扫码即看，不用翻微信记录）
📌 本章结语（带温度的总结）：
快速诊断，不是比谁手快，而是比谁更懂设备的语言习惯、更尊重现场的时间成本、更清楚哪一步可以“倒带重来”。
我们不鼓吹“一键修复”，因为真正的可靠，藏在可验证的步骤、可追溯的操作、可兜底的预案里。
下一章，咱们聊聊怎么让纵剪线“学会未卜先知”——
不是靠玄学，而是用边缘计算听懂电机的喘息声，用数字孪生提前看见总线的“感冒前兆”。
（悄悄说：如果你此刻正对着一台黑屏的纵剪HMI发愁，不妨先试试2.1节里的“四盯口诀”。据我们统计，73%的同类故障，在你念完第四句时，HMI已经亮了。）
——晋江速捷自动化科技有限公司｜扎根泉州晋江，服务全国20+工业领域，专注让每一次停机，都成为系统自我进化的新起点。
（PLC解密｜HMI编程｜数控解锁｜非标开发｜我们修的是设备，交付的是确定性。）
graph LR
A[EdgeGuard实时采集] --> B(I/O扫描周期波动率＞300%)
A --> C(Modbus响应延迟＞100ms且持续30s)
A --> D(PLC内部温度＞65℃且上升斜率＞2℃/min)
B & C & D --> E{AI模型判定：总线通信风险等级↑↑↑}
E --> F[微信/短信推送：
⚠️【纵剪线A】CAN总线疑似受扰
建议动作：检查变频器dv/dt滤波器、确认终端电阻拨码]
