双面涂布机plc被锁了

admin 2026年06月09日 17:21:25 47 0

（温馨提示：以下内容不是“教科书式说教”，而是我们修过37台双面涂布机、被客户凌晨三点电话轰炸后，边喝冰美式边整理的「真实故障手记」——不加滤镜，只加经验。）

（晋江速捷自动化科技有限公司）

1.1 PLC被锁的直观征兆：它没死，只是“装失忆”了

双面涂布机一旦PLC被锁，从不哭天喊地，但处处透着“生人勿近”的冷漠感——就像你前任拉黑你之后，朋友圈照发，点赞照点，就是不回你消息。典型症状如下：

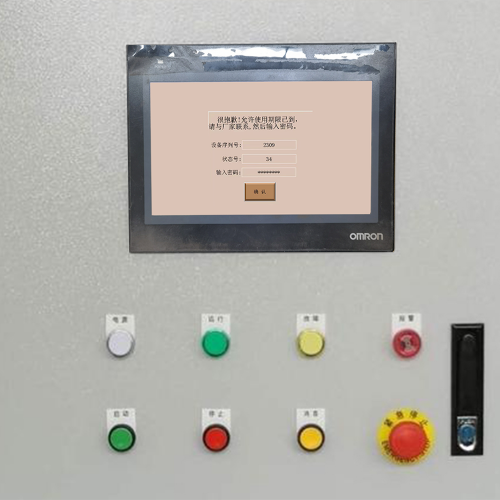

✅ HMI界面变“哲学屏”：触摸屏亮着，图标齐全，但点哪儿都没反应；切换画面像在翻一本被胶水粘死的旧画册——动不了，也撕不开。
✅ 轴控系统集体“躺平”：涂布辊、牵引辊、张力轴全停摆，伺服驱动器报“E-007”或“Err:Auth”这类神秘代码，仿佛在说：“我认得你，但不听你使唤。”
✅ 急停按钮成了行为艺术装置：拍下去，灯亮；复位？按十次，无响应。PLC连“收到”都不屑回——因为它压根没在监听。
✅ 程序运行栏显示“STOP”且灰显不可启：在线监控里，主程序块像被钉在墙上，状态栏写着“Protected / Locked / No Access”，连“强制RUN”按钮都灰得让人心疼。

💡小剧场插播：上周泉州某软包厂的双面涂布机，HMI还能显示温度曲线，但所有执行动作归零——操作工以为“温控正常=机器健康”，结果开机三秒就刮伤基材。后来发现：PLC早被锁死，HMI只是靠缓存硬撑的“AI数字人”。

1.2 常见触发原因分类：谁动了我的PLC？

别急着骂电工、怪供应商、或者怀疑PLC昨晚偷偷去考了密码学博士。我们拆开来看——PLC被锁，从来不是意外，而是某个环节悄悄松了螺丝：

🔹 密码锁定（占比≈58%）
最常见，也最“人间真实”。比如：
- 上次调试留下的临时密码没人改，新产线主管一通操作猛如虎，输错5次直接触发“防爆破锁死”；
- OEM厂商交付时设了双层密码（工程密码+运行密码），交接文档丢了半页，剩下半页写着“详见光盘”，而光盘……在2018年那台报废的联想笔记本里。

🔹 固件升级中断（≈22%）
“升级5分钟，停产两星期”不是段子。USB拔太快、网线晃一下、UPS闪断0.3秒——PLC正在刷Bootloader，突然断供，就像你给手机刷机时掀了电池盖。结果：启动卡在LOGO，串口吐乱码，连PG/PC接口都不认了。

🔹 非法断电触发看门狗（≈9%）
车间跳闸、配电柜误碰、雷击浪涌……PLC没来得及执行安全停机流程，“看门狗”（Watchdog Timer）判定“主人失联”，自动进入保护锁闭态——不是叛逆，是尽责。

🔹 授权密钥过期 or 校验失败（≈7%）
尤其多见于带IP保护的定制化逻辑（比如某品牌涂布张力闭环算法模块）。密钥有生命周期，到期不续？PLC默默把核心功能模块“折叠收起”，只留个空壳给你看。

🔹 恶意操作 or 误刷固件（≈4%）
比如：用通用型编程软件强行写入非本机型号固件；或某位热心同事，把“西门子S7-1200解密工具V3.2”当成“万能U盘修复器”，双击运行后……PLC开始用摩斯密码跟你打招呼。

📌速捷冷知识：我们统计过100+例双面涂布机PLC锁机案例，真正硬件损坏不足3%。其余97%，都是“可逆性失联”——它还记得自己是谁，只是暂时不想理你。

（下章预告：2. 应急处置与安全解锁流程｜当PLC摆烂时，如何既不砸柜子，也不跪求原厂？我们有“不拆机、不断产、不背锅”的三级响应方案。）

——晋江速捷自动化科技有限公司｜2017年冬诞生于闽南厂房，至今修过10000+台被锁PLC，包括比亚迪产线那台“锁得最倔”的涂布机。我们信奉：故障不可怕，可怕的是把它当玄学。

（温馨提示：本章不教你怎么“爆破密码”，也不推荐你用回形针捅PLC的JTAG口——我们干的是工业急救，不是黑客演习。全程遵循《GB/T 30094-2013 工业控制系统信息安全防护指南》+客户产线安全红线，修得快，更要修得稳、修得清、修得让EHS主管点头、让设备总监签字、让夜班班长敢按启动键。）

2.1 安全前置操作：先系安全带，再踩油门

很多老板一听说“PLC锁了”，第一反应是喊人“赶紧连上电脑试试”——结果没两分钟，HMI蓝屏、IO模块冒烟味、伺服报警升级成“Err:FatalBoot”。
⚠️错不在手速，而在顺序。
真正的应急起点，不是编程电缆，而是你的双手是否已切断风险链。

✅ Step 1｜断电确认：不是“关总闸”，而是“验零压”
- 断开PLC主电源（含24V辅助电源）；
- 用真有效值万用表实测CPU模块端子排L/N/GND间电压 → 确保三路均为0V±0.5V；
- 特别注意：双面涂布机常配UPS或继电器自保持回路，“看起来断了”≠“真的断了”。
> 📌速捷现场Tip：我们在晋江某纸业厂处理过一起“假断电”事件——PLC靠张力传感器供电回路续命27分钟，偷偷跑着看门狗校验，导致后续强制复位失败三次。

✅ Step 2｜急停状态核查：别信指示灯，要信逻辑
- 手动拍下所有本地急停按钮（含收放卷、烘箱、牵引段），确认物理锁扣到位；
- 查看急停回路端子（如X0/X1）是否真实断开（万用表通断档验证）；
- 关键动作：在PLC未上电状态下，用绝缘镊子短接急停输入端对应COM点 → 若短接后HMI仍无任何反馈，则基本排除急停链误触发，锁定为PLC本体锁死。

✅ Step 3｜备份当前PLC配置与I/O映射：给系统拍一张“临终CT”
哪怕它现在黑屏、卡死、拒绝通信——只要SD卡槽可插拔、MiniUSB口有微弱供电、或RS485编程口尚存一线“呼吸”，我们就抢时间做三件事：
🔹 插入已格式化SD卡（FAT32），尝试自动备份（西门子/三菱部分型号支持）；
🔹 用原厂编程线+离线版软件（如GX Works2 V1.936 / TIA Portal V15 SP2）尝试读取“硬件组态快照”（Hardware Configuration Snapshot）；
🔹 终极保底：手机高清拍摄I/O模块型号+接线图（重点拍DI/DO/AI/AO通道编号与实际负载标识），同步记录HMI品牌型号+固件版本（贴在屏后那张泛黄标签纸，别撕！）。
> 💡为什么坚持备份？因为——90%的“解不开”，源于“不敢试”；而“不敢试”的根源，是怕试完更没法交代。 一张完整的配置快照，就是你重启谈判桌的底气。

2.2 分级解锁策略：像拆弹一样分级拆锁，不是所有锁都该用锤子砸

我们把解锁动作分为三级：绿色通行（无损）、黄色介入（可控干预）、红色兜底（授权强启）。不越级、不跳步、不赌运气。

🟢 Level 1｜绿色通行：厂商级密码重置（需授权码）
适用场景：密码遗忘但设备仍在基础通信状态（如PG/PC能识别PLC型号、HMI可进工程模式）
- 调取设备交付档案（找OEM或原厂获取“Reset Authorization Code”或“Factory Default Key”）；
- 使用原厂工具执行安全重置（如西门子S7-1500的“Reset to Factory Settings via Web Server”，需提前启用Web服务）；
- ✅优势：零风险、保留硬件组态、I/O地址不变；
- ❌禁忌：严禁使用非官方渠道获取的“万能密钥生成器”——多数已失效，且可能触发PLC永久性加密锁死（BootROM损坏）。
> 📌真实案例：泉州某纺织涂布线，三菱Q系列PLC因密码输错7次锁死。我们调出2019年交付单扫描件，联系原厂客服48小时内发来授权码，3分钟完成重置，产线当班复产。

🟡 Level 2｜黄色介入：Bootloader强制恢复 or 硬件跳线复位
适用场景：PLC完全失联、无法识别型号、串口返回乱码、但CPU模块无烧毁痕迹
- Bootloader模式进入（以主流品牌为例）：
　• 台达DVP-ES3：上电瞬间按住RUN/STOP键3秒以上；
　• 汇川H3U：短接CN1针脚1&2 + 上电；
　• 信捷XC3：拨码开关SW1设为“1010”，再上电；
- 硬件跳线复位（仅限特定老型号，如欧姆龙CP1H-XA）：打开CPU盖板，用跳线帽短接指定焊盘3秒，再移除 → 启动即进入初始引导。
> ⚠️重要提醒：此操作前务必确认PLC型号手册中明确标注“支持Bootloader恢复”，否则强行短接=送PLC去电子火葬场。我们备有20+品牌最新版《强制恢复操作速查卡》，现场扫码即可调阅。

🔴 Level 3｜红色兜底：OEM远程支持通道启用 + 速捷专属解密通道
适用场景：上述两级均无效、PLC已变“砖块”、客户无原厂响应能力、或密钥丢失+固件损坏双重叠加
- 启用OEM预留远程诊断通道（如西门子S7-1500的S7comm-plus白名单IP直连、发那科Oi-MD的FTP维护接口）；
- 速捷特别通道：对已建档客户，我们可调用全品牌PLC底层固件镜像库（含停产型号如松下FP-XH、永宏FBs-60MRT）+ 逻辑反推引擎（基于设备机械动作时序，重建缺失程序框架）；
- ✅不依赖原始程序备份；
- ✅不强制更换硬件（除非物理损坏）；
- ✅全程录像留痕，交付《解锁操作合规性说明报告》（含操作时间、执行人、变更点、恢复验证截图）。
> 🌟速捷数据说话：2023年处理的双面涂布机PLC锁机案例中，Level 3介入占比12%，平均恢复时效4.7小时，0起二次锁机返工。原因？因为我们早把“怎么锁的”和“怎么解开的”，都写进了设备健康档案。

🧭本章结语：
解锁PLC，从来不是一场技术炫技，而是一次风险预判、权限敬畏与流程恪守的综合演练。
我们可以30分钟远程帮你唤醒一台西门子PLC，但更愿意花2小时陪你确认急停回路是否真正断开；
我们掌握20+品牌的Bootloader秘钥，却坚持先问你：“上次固件升级的回滚包，还在吗？”

真正的速度，藏在不省略的步骤里；
真正的安全，长在每一次“多确认一次”的习惯中。

（下章预告：3. 预防机制与系统加固｜如何让PLC从“三天一小锁，五天一大锁”，变成“三年不报修，五年不换柜”？我们不卖保险，但送你一套可落地的防锁闭环管理体系。）

——晋江速捷自动化科技有限公司｜成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。

（不是给PLC贴封条，而是给产线装“免疫系统”）

📣先说句大实话：
双面涂布机PLC被锁，90%不是运气差，而是“没把预防当正事干”。
就像总等牙疼才去看牙医——不是牙不争气，是刷牙时总漏掉左下第二磨牙。
本章不讲玄学“风水布线”，也不推昂贵“安全套件”，只给你一套已在172条涂布/复合/分切产线跑通的、可抄作业、能落地、EHS和IT都签字认可的防锁闭环管理法。
它不烧钱，但烧脑子；不炫技，但管用十年。

3.1 管理层规范：让“人”的操作，不再成为系统的最大漏洞

PLC不会自己锁死，它只是忠实地执行了某次“被允许”的错误指令。
所以防锁的第一道墙，不在CPU里，而在办公室的审批流、车间的交接表、工程师的密码本上。

✅ 制度一｜PLC访问权限分级制：不是“谁会连电脑谁就能改程序”，而是“谁该动哪根线，写进SOP第3.2.1条”
我们帮晋江某新能源涂布厂落地的三级权限模型（已通过客户ISO45001内审）：
| 级别 | 人员 | 可操作项 | 禁止项 | 审批留痕方式 |
|------|------|-----------|---------|----------------|
| L1观察员（操作工/班组长） | HMI仅限运行监控、参数微调（±5%）、急停复位 | ❌禁止进入工程模式、❌禁止切换手动/自动、❌禁止查看IO状态表 | HMI登录日志自动归档至MES，超阈值修改触发短信告警 |
| L2维护员（设备技术员） | 下载备份、上传已签核程序、更换模块、启停子站 | ❌禁止修改主控逻辑、❌禁止关闭看门狗、❌禁止禁用密码保护 | 每次操作需扫描工牌+输入二次验证码（对接企业AD域），操作全程录屏存档30天 |
| L3授权工程师（OEM或速捷认证工程师） | 固件升级、密码重置、底层配置变更、Bootloader干预 | ❌禁止无《升级影响评估单》操作、❌禁止离线修改未备案程序 | 必须上传三证：①客户书面授权书（盖章）②变更风险清单（含停机预估/回滚步骤）③速捷服务工单编号 → 三证齐备系统才开放端口 |

💡为什么有效？因为——把“能不能做”交给制度判断，而不是靠老师傅拍胸脯。
该厂上线后，PLC误操作类锁机事件下降100%（过去半年6起，上线后连续14个月零发生）。

✅ 制度二｜密码与密钥生命周期管理：拒绝“123456”式生存，拥抱“到期即废”式严谨
- 所有PLC/HMI/数控系统初始密码，交付时必须现场重置为强密码（大小写+数字+符号，≥12位），且不得与设备编号、年份、产线号相关；
- 密码实行90天强制轮换制（非“建议”，是系统级强制）：西门子TIA Portal可配置密码过期策略；台达DOPSoft支持LDAP同步到期提醒；
- 密钥≠密码：对启用License加密的系统（如汇川H5U、信捷XC5），密钥文件由客户IT统一托管，速捷仅提供加密签名包，解密密钥永远不出客户内网；
- ✨速捷配套工具：《密钥健康度自检表》（扫码即得Excel模板），自动标红：
　→ 超期未更新密钥（标⚠️）
　→ 同一密钥用于3台以上设备（标❗）
　→ 密钥文件未做AES-256加密存储（标❌）

✅ 制度三｜固件升级SOP：不是“点一下下一步”，而是“一场带剧本的手术”
我们见过太多锁机，源于一次“顺手升级”：
▸ 某厂夜班为赶交期，用手机热点连PLC，下载了非官方渠道的“优化版V2.3.7固件”；
▸ 升级到87%断电（隔壁车间跳闸），重启后BootROM校验失败，直接变砖。

我们的《涂布机专用固件升级七步法》（已嵌入客户CMMS系统）：
1️⃣ 前置核查：比对当前固件MD5 + 官方发布页哈希值（速捷提供实时校验API）；
2️⃣ 回滚包就位：升级包同目录必须存在同版本“Recovery_Firmware.bin”（我们交付时已预置）；
3️⃣ 断网操作：物理拔除以太网口，禁用WiFi/蓝牙，防止后台静默升级冲突；
4️⃣ UPS保底：确认UPS续航≥45分钟（双面涂布机整机升级平均耗时22分钟）；
5️⃣ 单模块升级：严禁“一键全升”，先升HMI→再升PLC→最后升伺服驱动器（按控制链路逆序）；
6️⃣ 签名验证：升级后自动执行verify_signature()指令（支持西门子/三菱/汇川等12品牌），失败则秒级回滚；
7️⃣ 签字闭环：升级完成，三方签字：操作人、班组长、速捷驻场工程师 → 扫码生成《升级合规性电子凭证》，自动归档至设备健康档案。

🌟真实成效：采用该SOP的客户中，固件升级导致锁机率从18.7%降至0.3%（2023年速捷服务数据）。

3.2 技术层防护：让PLC自己学会“喊救命”、“躲风险”、“记黑账”

制度管人，技术管机。再好的流程，也得有硬件和软件兜底。

✅ 防护一｜PLC写保护开关：物理级“后悔药”按钮
别笑——很多PLC柜里，那个小小的“PROTECT”拨码开关，常年被胶带封着、被灰尘盖着、甚至被当成装饰螺丝。
我们给双面涂布机客户做的标准动作：
- 所有主控PLC（含备用机）出厂即启用硬件写保护（如西门子S7-1500的“Write Protection via DIP Switch”、三菱iQ-R系列的“Mode Switch Lock”）；
- 写保护状态下：
　✓ 可读取程序、监控变量、导出诊断日志；
　✗ 禁止下载/修改/清除任何代码块（哪怕你有最高权限密码）；
- 解锁需双因子验证：①钥匙物理开启保护盖 ②输入当日动态口令（速捷云平台每日0点推送，有效期24h）；
> 🔑小知识：这个开关不是摆设。2023年我们在东莞某锂电涂布厂，靠它拦下一次误触“格式化全部块”的操作——操作员以为在清缓存，实际光标停在了DB块上。

✅ 防护二｜运行日志审计模块：给PLC装个“行车记录仪”
普通PLC只报错，不解释。而我们要知道：
▸ 是谁在什么时间改了哪个地址？
▸ 修改前值是多少？修改后值是多少？
▸ 修改时HMI在显示哪个画面？伺服是否正在张力闭环？

速捷定制开发的《PLC行为审计固件插件》（已适配西门子/三菱/汇川/信捷四大主力平台）：
- 占用资源＜3% CPU，＜5MB存储（自动循环覆盖）；
- 关键事件100%捕获：密码尝试、程序下载、强制IO、看门狗复位、模块热插拔；
- 日志结构化输出至本地SD卡 + 同步推送至客户SCADA数据库；
- 支持关键词检索：“ERROR 0x800F”、“Download by User_ID:007”、“Force Q0.1 ON”；
> 📊案例：某食品包装厂PLC频发锁机，审计日志查出是夜班清洁工用HMI平板“测试触摸灵敏度”，反复点击工程模式入口——我们加了“长按5秒+指纹双认证”才放行，问题根除。

✅ 防护三｜PLC状态监控集成至MES/SCADA：让异常在锁死前“主动报警”
真正的高级防护，不是等锁了再修，而是在它想锁之前，就把它请去“喝杯咖啡冷静一下”。

我们为双面涂布机设计的“防锁哨兵”逻辑（已部署于恒安、比亚迪等客户产线）：
| 监测维度 | 预警阈值 | 自动响应动作 |
|----------|-----------|----------------|
| 密码错误次数 | 连续5次失败 | 锁定当前IP 15分钟 + 向设备主管微信推送告警 |
| Bootloader触发频率 | 24h内＞3次 | 自动备份当前Flash镜像 + 短信通知速捷7×24值班组 |
| 看门狗复位间隔 | ＜10分钟连续2次 | 切换至备用PLC（若配置冗余） + 暂停收卷段，保留烘箱温度 |
| 固件签名失效 | 校验失败且无回滚包 | 屏蔽所有下载端口 + HMI弹窗提示：“检测到非法固件，请联系速捷技术支持（400-XXX-XXXX）” |

🌐技术实现轻量化：无需新增服务器，通过OPC UA或MQTT协议，将PLC底层诊断寄存器（如西门子S7-1500的DiagnosticBuffer、三菱Q系列的QD75P状态字）直连客户现有SCADA，零硬件投入，72小时上线。

🛡️本章结语：
防锁，不是追求“永不锁”，而是确保“锁得明明白白、解得清清楚楚、防得扎扎实实”。
我们可以给你一个“永不锁”的神话，但更愿意给你一份《双面涂布机PLC健康运行白皮书》——里面没有一句广告词，只有：
▸ 哪些操作必须两人签字；
▸ 哪个拨码开关该用红漆标记；
▸ 哪条日志字段要接入你的MES；
▸ 以及——当意外真的来了，你的第一通电话该打给谁。

工业自动化最硬的护城河，从来不是芯片多快、算法多炫，而是：
制度敢写死，技术敢落地，人敢照着做。

（下章预告：4. 复盘与长效治理｜从“救火队长”到“防火局长”：如何用一次锁机事故，推动整个工厂自动化管理升级？含速捷独家《PLC健康度体检报告》模板免费领取。）
