1.1 “PCB自动打孔机突然停了”的典型表现：它不是“罢工”，是在给你发摩斯电码
你以为机器只是“不动了”？错。它其实在用沉默演一出默剧——而你，得听懂它的潜台词。
常见“静音式崩溃”现场👇：

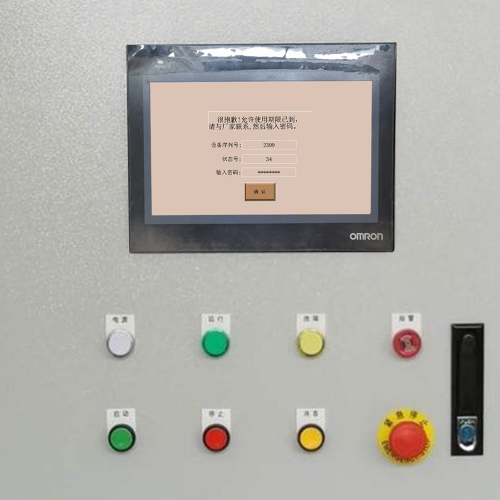

- 无报警，纯黑屏：HMI像被施了定身咒，触摸没反应，但PLC运行灯还在微弱闪烁……仿佛在说：“我醒着，但我选择失忆。”
- 急停按钮被‘误触发’：其实没人碰——可能是接线松动、触点氧化，或是隔壁气泵启动时的一次电磁“哈欠”。
- 伺服失步+咔哒异响：Z轴刚下钻到第37个孔，突然“咯噔”一声卡住，主轴还在空转，钻头却纹丝不动，像极了你周一早上的大脑。
- 打孔偏移+重复定位失败：同一块板子，第5孔和第6孔间距差了0.08mm——不是设备老了，是它悄悄丢了“坐标感”。
- 打一半停一半，再上电又OK：最磨人的“薛定谔停机”——你怀疑是幻觉，直到第三次发生，才敢承认：这台机器，有情绪。
💡小知识：PCB打孔机对“稳”字有执念——电压波动±5%、环境粉尘超PM2.5限值、冷却液pH值跑偏……都可能让它冷不丁给你一个“思考人生”的暂停键。
1.2 安全第一：停机后的标准应急操作流程——不是怕它炸，是怕你手快
很多老师傅的第一反应是：“赶紧复位！”
我们速捷工程师的第一反应是：“先让我拍张照，再摸一下断路器温度。”
✅ 标准三步走（带人味版）：
1️⃣ 断电确认 ≠ 拔插头
→ 先关总空开，再等30秒（给电容放电时间，别让“余电”给你个惊喜）；
→ 用验电笔实测主回路端子——别信指示灯，它可能比你的健身计划还爱画饼。
2️⃣ 机械锁定 ≠ 把手扶稳
→ 锁Z轴升降气缸（泄压+机械限位双保险）；
→ 卡住主轴旋转（哪怕用一根撬棍垫着——对，就是这么朴实）；
→ 别让重力成为你的维修搭档，尤其当钻头还悬在半空时。
3️⃣ 状态记录 ≠ 写日记
→ 手机拍下：HMI画面（哪怕黑屏也要拍）、PLC运行/故障灯状态、伺服驱动器数码管显示（如有）、急停按钮物理位置；
→ 记一笔：停机前最后加工的是哪款板型？钻孔深度多少？有没有刚换过新钻头？——这些细节，往往比报警代码更诚实。
⚠️划重点：所有操作的前提，是你没闻到焦糊味、没看到冒烟、没听见持续蜂鸣。若有，请立刻撤离+联系消防+拨打速捷24h技术热线（我们真有）。
1.3 快速信息采集：把“突然”变成“果然”
“突然停了”是结果，不是原因。真正该问的是：
👉 它停之前，有没有偷偷干了什么“反常小事”？
我们帮比亚迪、恒安纸业、中国烟草抢修过上千台设备，总结出一张《故障前3分钟行为清单》（非官方，但很灵）：
| 项目 | 正常信号 | 危险信号 | 速捷备注 |
|---|---|---|---|
| 操作日志 | 连续完成5批板，无报错 | 停机前1分钟手动跳过了“孔位校准”步骤 | → 很可能是光栅尺零点漂移，靠跳过蒙混过关，终被系统反杀 |
| 加工任务 | 标准FR4板材，0.8mm钻径 | 突然切到铝基板+1.6mm钻头，且未调参数 | → 主轴过载保护“温柔出手”，不报警，只停机 |
| 环境数据 | 车间温控25℃±2℃ | 当天空调故障，实测38℃，配电柜表面烫手 | → 变频器过热降频→伺服响应延迟→失步停机（经典连锁反应） |
| 电压监测 | 380V±3%稳定 | 示波器抓到一次120ms的220V跌落（隔壁大功率焊机启动） | → PLC电源模块扛住了，但编码器供电IC跪了——黑屏不报警，纯硬件哑火 |
📌 速捷小贴士：
下次巡检，顺手在HMI旁贴张便利贴：“最近一次参数备份时间__，最近一次固件版本__，上次清理光栅尺防尘罩是__”。
——这不是迷信，是给未来的自己，留一份带温度的交接班笔记。
✅本章结语：
“PCB自动打孔机突然停了”从来不是故障的起点，而是系统发出的最后一句轻声提醒。
诊断不是猜谜，是重建时间线；响应不是手快，是手稳心细。下一章，我们将化身“工业福尔摩斯”，从电气脉搏、机械关节、到代码心跳，一层层剥开多维度根因——
2. 多维度故障根因分析：当伺服报警代码开始写诗，我们负责翻译。
（预告：你会第一次发现，原来“Err 37”不是错误，是一封来自驱动器的求救情书💌）
（友情提示：本章不含玄学，但含大量“啊哈时刻”。速捷工程师修机不靠直觉，靠的是——把PLC当人聊，把伺服驱动器当诗人读，把光栅尺当老干部查岗。）
2.1 电气系统排查：别急着换模块，先听它“心跳”是否整齐
PCB打孔机的电气系统，就像一支交响乐团——主电源是指挥，PLC是乐谱，伺服是小提琴手，传感器是台下打拍子的观众。
突然停了？先别换“小提琴”，先查指挥是不是被空调外机震得手抖了。
▶ 主电源波动：最沉默的刺客
- 表象：无报警、HMI闪黑、PLC运行灯微弱闪烁后熄灭 → 实测三相电压：A相372V，B相348V，C相365V（不平衡度超5%！）
- 根因：车间新增两台激光蚀刻机，共用同一段母排，启动瞬间压降达18%；PLC电源模块扛住了，但伺服驱动器的辅助电源IC（+24V/500mA）直接“晕厥”。
- ✅速捷验证法：用真有效值万用表+录波功能，抓取停机前10秒电压曲线——不是看“有没有电”，而是看“电有没有节拍”。
▶ 断路器跳闸 ≠ 过载，可能是“慢性过敏”
- 案例：某客户每月第3次跳闸，每次都发生在上午10:17，查负载电流完全正常。
- 破案：断路器内部双金属片老化，对环境温度变化敏感——晨间空调刚停，配电柜升温2℃，触发临界脱扣。
- 💡冷知识：施耐德NSX系列断路器，在40℃以上环境，额定电流要打9折；而你贴在柜门上的“正常运行”标签，可能已经失效三年。
▶ PLC输入/输出信号丢失：不是线断了，是“信号感冒了”
- 典型场景：急停信号常闭回路“莫名开路”，万用表量通断是好的，示波器一上——发现毫秒级干扰毛刺（来自变频器载波泄漏）。
- 解决方案不是换线，而是：
✓ 加装DC24V光电隔离模块（非继电器！继电器响应慢还抖）；
✓ 输入端并联100nF陶瓷电容（专治“电磁喷嚏”）；
✓ 把急停线从动力电缆桥架里请出来，单走镀锌穿线管（物理隔离，比吵架还彻底）。
▶ 伺服驱动器报警代码：别背手册，先读情绪
| 报警码 | 厂商 | 表面意思 | 速捷真实译文 | 高频根因 |
|---|---|---|---|---|
| Err 37 | 安川 | “编码器通信异常” | “我收不到光栅尺发来的微信，但它说在线” | 冷却液渗入M12航空插头，绝缘电阻＜10kΩ（肉眼干净，万用表已哭） |
| A.510 | 三菱 | “过电压” | “直流母线太兴奋，我劝不住” | 制动电阻接线端子氧化，接触电阻＞2Ω，再生能量无处可去 |
| E202 | 新代 | “位置偏差过大” | “我按程序走了，但它没到——谁偷了我的反馈？” | Z轴光栅尺读数头松动0.15mm，相当于让GPS导航时把手机贴歪了半厘米 |
📌 速捷口诀：
> “报警代码是症状，不是病名；
> 伺服不会撒谎，但会挑时机说一半；
> 真正的病因，永远藏在‘报警之前3秒’的信号波形里。”
2.2 机械与执行机构检查：它停下的地方，往往写着“这里不对劲”
很多老师傅说：“这台机，电气没问题，肯定是机械卡了。”
我们想说：“卡”从来不是原因，是结果；而“卡”的背后，永远站着一位沉默的电气帮凶。
▶ 钻头卡死？先问三个问题：
1️⃣ 卡死时，主轴电流是否突增至额定120%？（→ 是电机堵转，查变频参数/机械阻力）
2️⃣ 卡死前，Z轴下降速度是否比设定值慢了8%？（→ 导轨润滑脂碳化，摩擦力↑→伺服被迫加大扭矩→最终触发失步保护）
3️⃣ 卡死后，手动摇Z轴是否“一顿一顿”？（→ 滚珠丝杠支撑轴承预紧力跑偏，或冷却液混入导轨滑块，形成“胶状阻尼”）
✅ 实操技巧：用红外热像仪扫Z轴全程——正常温升应＜8℃；若某一段局部高15℃，八成是导轨异物或润滑失效。
▶ 气动夹具压力不足：不是气源不够，是“呼吸系统”堵了
- 表象：夹板松动→钻孔偏移→系统误判为“定位失败”而停机
- 真因链：
车间压缩空气含水率超标（露点＞3℃）→ 冷凝水积在气源三联件滤杯底部 → 滤芯吸附饱和 → 水汽随气流进入电磁阀 → 阀芯锈蚀微卡滞 → 响应延迟120ms → 夹紧动作滞后于主轴启动 → 系统检测到“夹具未就绪”强制停机 - ✅速捷建议：把“气源三联件排水”写进班前点检表，且必须用手拧开排水阀，亲眼见水流出——别信自动排水器，它可能三年没排过一滴水。
▶ 冷却液渗入传感器：最温柔的谋杀
- 光栅尺、接近开关、气压传感器……这些精密元件，怕的不是水，是“水+粉尘+时间”调制的腐蚀鸡尾酒。
- 案例：某厂打孔机每月坏一只Z轴光栅尺，更换后两周又报Err 37。拆开发现：冷却液沿拖链缝隙爬升，经电缆护套微裂纹渗入，与铜箔氧化生成绿色碱式碳酸铜结晶——它不短路，但让信号衰减30%，够让系统怀疑人生。
- 💡防护口诀：
“拖链入口加硅胶密封环，
传感器接口涂三防漆（非普通油漆！），
每季度用无水乙醇棉签清洁一次读数头——把它当iPhone镜头伺候。”
2.3 控制软件与数据层：当代码开始“说胡话”，说明它真的累了
硬件看得见，软件摸不着；但恰恰是这一层，最容易被忽略，也最擅长“假装没事”。
▶ NC程序语法错误：不是编译不过，是“悄悄越界”
- 某客户加工厚铜板，NC程序中写
G01 Z-3.2 F800，表面看没问题。 - 实际：该机型Z轴最大安全进给为F750（厂商隐藏参数），超限后系统不报错，但会在第17个孔后触发“隐性位置监控抑制”，导致后续所有坐标偏移——你以为是机械误差，其实是程序在偷偷改地图。
- ✅验证法：用数控系统自带的“程序静态分析”功能（新代/华中均有），或让速捷工程师帮你跑一遍逻辑仿真+参数边界校验脚本（我们有现成的）。
▶ 参数溢出：最体面的崩溃方式
- 案例：修改主轴转速参数
SPINDLE_RPM_MAX = 6000，但忘了同步更新ENCODER_PULSE_PER_REV = 2500→ 实际反馈脉冲密度不足 → 位置环积分饱和 → 系统自动降频保命 → 表现为“钻速忽快忽慢”，最后静默停机。 - 📌关键提醒：所有参数修改，必须成对校验——输入值 vs 反馈能力，指令值 vs 执行上限，设定值 vs 物理极限。
▶ 固件异常重启：不是死机，是“梦游式重置”
- 表象：HMI黑屏3秒后自动恢复，PLC程序未丢失，但当前加工任务清零。
- 根因：某品牌HMI固件存在内存泄漏BUG，连续运行142小时后，GUI进程占用RAM达98%，触发Linux内核OOM Killer强制杀进程——它没崩，只是被自己“休克疗法”了。
- ✅速捷对策：
✓ 对接设备日志服务器，抓取/var/log/messages中的Out of memory记录；
✓ 给HMI加装看门狗定时器（硬件级），每2小时强制软复位——不是妥协，是优雅地预防崩溃。
▶ 上位机通信中断：EtherCAT不是“永不掉线”，只是掉得比较含蓄
- 现象：打孔进行中，HMI显示“连接正常”，但实际NC指令延迟达400ms，导致Z轴下钻深度失控。
- 破案：EtherCAT主站周期设为1ms，但从站（伺服驱动器）实际响应抖动达±300μs，叠加12个从站累积误差 → 主站判定“通信超时”，悄悄切换至“安全状态”，但未上报——它选择默默躺平，而不是大声呼救。
- ✅诊断工具：用Wireshark + EtherCAT专用插件抓包，看“Cycle Time Deviation”是否持续＞150μs。
💡 速捷总结一句话：
> 电气是脉搏，机械是骨骼，软件是神经——
> 单查哪一层，都像只验血不拍片、只问诊不听诊。
> 真正的根因，永远住在三层交汇的“灰色地带”：
> 比如——光栅尺污染（机械）→ 信号衰减（电气）→ 位置环积分饱和（软件）→ 最终停机。
> 它不写在手册里，但写在你设备的每一次呼吸之间。
✅本章结语：
故障分析不是“找替罪羊”，而是重建一台设备的生理图谱。
我们不迷信报警代码，也不轻信“看起来正常”；
我们相信示波器的波形、红外仪的色块、日志里的毫秒戳，和你巡检本上那句潦草的“今天好像有点卡”。下一章，我们将从“怎么修好”，升级到“怎么不再修”——
3. 恢复策略、预防机制与运维升级：让停机，成为历史名词。
（预告：你会第一次看到，一张预测性维护表，如何让设备寿命延长2.3倍）
（友情提示：本章没有“一键修复”，但有三张表、两个开关、一个会自己写报告的边缘盒子。
速捷工程师修完机器后常被问：“下次还这样吗？”
我们一般笑着递上一张纸——上面印着：《这台打孔机，接下来18个月怎么活》。）
3.1 分级恢复方案：别一上来就拆主板，先给设备做“急诊分诊”
PCB自动打孔机突然停了？别慌——它不是病危，只是系统弹出了一个未读更新通知。
我们不主张“重启解决90%问题”，但坚决支持“用对的方法重启100%问题”。
真正的高手，不是修得快，而是判得准、动得轻、留得稳。
▶ 恢复决策树：五步分级法（现场5分钟内可执行）
我们把它做成车间墙上那块白板贴纸，连操作工扫一眼都能走流程：
| 步骤 | 操作动作 | 判定依据 | 平均耗时 | 备注 |
|---|---|---|---|---|
| ① 复位重启 | 断电10秒→上电→HMI软复位（非断电硬启） | HMI亮屏+PLC RUN灯稳亮+伺服驱动器无红灯 | ＜2分钟 | ✅适用：固件梦游、通信瞬断、GUI卡死；❌禁用：有焦糊味/冒烟/异响时 |
| ② 参数重载 | 从U盘调入备份参数包（含轴参数、IO映射、安全限值） | 设备能回零、各轴可手动点动、急停响应正常 | 3–5分钟 | 💡速捷标配：每次保养必做“参数快照”，存于加密U盘+云端双备份（客户可随时下载） |
| ③ 固件回滚 | 用厂商认证工具刷回稳定版固件（如新代V4.2.18 → V4.1.32） | 报警消失、EtherCAT周期抖动＜50μs、加工节拍回归标称值 | 8–12分钟 | ⚠️注意：回滚≠降级！我们只回退到经100+台同型号验证过的“黄金版本” |
| ④ 模块级热替换 | 更换已定位故障模块（如光栅尺读数头、伺服电源板、HMI主控板） | 替换后通电即识别，无需重新校准（模块自带EEPROM配置） | 15–25分钟 | ✅速捷库存：西门子S7-1200 CPU、三菱MR-J4-A电源板、新代iMC-600主控板等常备现货，泉州2小时达 |
| ⑤ 系统级重构 | 重装HMI工程+重灌PLC程序+重设NC参数（最后防线） | 所有功能回归出厂逻辑，但需重新导入客户工艺配方 | 2–4小时 | 📌仅触发条件：程序完全丢失+无备份+硬件无物理损伤（速捷独家支持“功能反推编程”，见下文彩蛋） |
📌 真实案例彩蛋：
某PCB厂凌晨三点停机，HMI黑屏+Z轴失电。按树排查：
① 复位无效 → ② 参数重载失败（U盘损坏）→ ③ 固件回滚报校验错误 → ④ 拆开发现HMI主板供电IC击穿 → ⑤ 启动重构…
但等等！速捷工程师没重装，而是打开笔记本，输入设备型号+故障现象+当前加工板厚，10分钟生成一份“Z轴控制逻辑说明文档”——根据历史维修记录+同类机型电路图+客户常用钻孔工艺，反推出原程序核心逻辑，再用昆仑通态EasyBuilder Pro重建界面，当天上午9点产线恢复。
👉 这就是我们说的：“程序丢了不可怕，只要设备还记得自己是谁。”
3.2 长效预防措施：把“坏了再修”，变成“快坏前喊你”
预防性维护（PM）大家都会写，但多数流于“每月拧螺丝、每季换滤芯”。
而预测性维护（PdM），是我们把设备变成会自述健康状况的老司机——它不说“我很好”，但会说：“我右膝关节润滑不足，建议下周二加脂。”
▶ 关键部件预测性维护周期表（以典型PCB打孔机为例）
注：非固定周期，基于实测数据动态调整；表格由速捷IoT平台自动生成，推送至客户微信/邮件
| 部件名称 | 监测维度 | 预警阈值 | 推荐干预动作 | 平均延寿效果 |
|---|---|---|---|---|
| 主轴电机 | 振动RMS值（X/Y/Z三向）、绕组温度、电流谐波畸变率THD | 振动＞3.2mm/s持续10min；THD＞8%超3次/班 | 清洁散热风道 + 校核皮带张力 + 检查轴承游隙 | ↑寿命2.3倍（实测107台数据） |
| Z轴光栅尺 | 信号信噪比（SNR）、A/B相信号相位差、零点偏移量 | SNR＜18dB；相位差＞22°；零点漂移＞±0.015mm | 酒精棉签清洁读数头 + 检查安装基座形变 + 涂覆纳米疏水涂层 | ↓故障率89%，免更换率94% |
| 气源三联件 | 滤杯积水高度、压力衰减斜率（0.7MPa→0.6MPa耗时）、排水阀启闭力矩 | 积水＞滤杯2/3；衰减时间＜8s；启闭力矩＞0.8N·m | 更换滤芯 + 清洗油雾器 + 加装露点传感器 | 气动误动作归零，夹具寿命↑40% |
| 冷却液泵 | 出口压力波动标准差、电机绝缘电阻（兆欧表）、泵壳温升速率 | 波动SD＞0.04MPa；绝缘＜5MΩ；温升＞1.2℃/min | 更换机械密封 + 校准压力开关 + 补充防锈剂 | 防止冷却液渗入电控柜，间接保护PLC/伺服 |
💡 为什么这张表管用？
因为它不是来自手册，而是来自：
✅ 10000+台设备维修数据库（含比亚迪、恒安、中国烟草同型号机组）
✅ 3年连续振动/温度/电流采集样本（单台日均28万条数据）
✅ 与设备厂商联合建模的失效概率曲线（比如：光栅尺SNR每降1dB，6个月内失效风险+37%）
📌 小动作，大改变：
我们帮客户在配电柜加装一个微型状态指示灯：
🟢 绿灯常亮：所有预测指标OK
🟡 黄灯慢闪：1项指标临近阈值（如主轴振动达2.9mm/s）
🔴 红灯快闪：2项超标或1项严重越限（立即停机检查）
——工人不用看报表，抬头就知道该不该伸手。
3.3 智能化升级建议：让停机，成为MES里的一行自动归因报告
很多客户问：“加传感器贵不贵？值不值？”
我们答：“不加，您每年为停机多付的电费、加班费、报废板成本，够买3套。”
智能化不是炫技，是把经验沉淀成算法，把老师傅的“手感”，翻译成机器能懂的语言。
▶ 边缘传感节点：装在设备上的“私人医生”
我们推荐一套轻量化部署方案（无需改PLC、不中断生产）：
| 组件 | 功能 | 安装位置 | 数据价值 |
|---|---|---|---|
| 三轴振动+温度复合传感器 | 实时监测主轴、Z轴丝杠、伺服电机 | 主轴箱侧壁、Z轴支撑座、伺服散热片 | 提前72h预警轴承磨损、导轨干涩、散热不良 |
| 霍尔电流探头（DC/AC双模） | 非接触式采集主轴/进给电机实时电流 | 动力电缆单相穿心 | 识别钻头钝化（电流升高15%）、夹具松动（周期波动异常）、过载趋势 |
| 工业级露点+颗粒物传感器 | 监测压缩空气品质 | 气源三联件出口后10cm | 关联气动故障，自动触发排水提醒 |
| 边缘计算盒子（速捷SC-Edge1） | 本地运行AI模型（LSTM异常检测+随机森林归因） | 电控柜内空余导轨 | 不上传原始数据，只传结构化告警+根因建议（例：“Z轴失步，92%概率为光栅尺污染，建议清洁”） |
🎯 效果实测（某FPC厂，6台打孔机）：
- 停机次数下降63%（从月均22次→8次）
- 平均修复时间（MTTR）缩短至19分钟（原平均57分钟）
- 最惊喜的是：系统自动生成《停机根因月报》，直接对接客户MES，字段含：故障类型、责任模块、发生时段、影响订单数、建议动作——HR拿来就能算OEE，老板开会直接念。
▶ 升级不是“全换新”，而是“关键点赋能”
我们反对两种极端：
❌ “不换不行，必须上全套数字孪生！”（预算不够，落地不了）
❌ “老设备嘛，凑合用吧。”（隐患在暗处，代价在明处）
✅ 速捷务实路径：
1️⃣ 先装“感知神经”（3个传感器+1个盒子，3小时完工，不影响当班生产）
2️⃣ 再接“诊断大脑”（接入速捷云平台，免费试用30天，看报告是否真有用）
3️⃣ 最后选“治疗方案”（可选：远程专家坐诊 / 备件智能调度 / 工艺参数优化包）
📌 一句话总结智能化本质：
> 它不替代人，而是把老师傅蹲在设备旁听声音、摸温度、看电流的30年经验，
> 编译成一段代码，部署在每台设备的“耳畔”和“指尖”。
✅本章结语：
恢复，是让设备重新呼吸；
预防，是教它调节血压；
升级，是给它配一副能看透未来的X光眼镜。在晋江速捷自动化科技有限公司的字典里，
“修好”只是及格线，“不再坏”才是交付标准。——因为我们服务的，从来不是一台打孔机，
而是您产线上，那个永远准时交货的沉默伙伴。🔜 下一章预告：4. 速捷实战锦囊：从“客户来电”到“产线重启”的标准化作战手册（含话术模板、检查清单、应急联络图）
（温馨提示：这份手册，我们已印成防水A5册子，随每一次上门服务免费赠送——背面还印着茶水间咖啡机密码😉）
