各位糊盒界的老铁、产线上的“开机侠”、车间里被老板微信轰炸三次还没回消息的兄弟——
是不是又在凌晨三点盯着那台沉默如金的糊盒机，心里默念：“它只是累了，它需要一杯咖啡，它下一秒就会启动……”
醒醒！它不是在休假，是在给你发故障邀请函（还附带表情包：🙄）。
作为晋江速捷自动化科技有限公司（2017年12月扎根晋江，服务超10000+产线案例，比亚迪、中国烟草、恒安纸业都常找我们“看诊”的老朋友），我们修过比你家茶几还高的电控柜，解密过连原厂工程师都摇头的停产PLC程序，也曾在客户说“这机器十年前买的，说明书早烧了”时，靠触摸屏上一行模糊的像素点反推出整套逻辑——但！所有神操作，都始于一个朴素动作：先搞清楚它到底“病”在哪。
所以，本章不讲玄学，不甩术语，只教你怎么用肉眼+手指+一点点常识，完成一次专业级的「开机前灵魂三问」👇
1.1 确认电源供应状态：插座不是装饰品，断路器也不是氛围灯
先别怀疑PLC、别翻手册、更别立刻拆盖子——请把目光温柔地投向那个最朴实无华的地方：插座。
✅ 快速三步自查：
- 插座有没有电？（插个手机充电器试试，别信“看着亮就一定有电”的错觉）
- 配电箱里的对应断路器，是“啪”地弹下去了，还是静静躺在“ON”位装深沉？
- 糊盒机主电源开关（通常是个红黑大旋钮或船型开关），有没有被谁不小心拨到“OFF”？（温馨提示：上一班同事可能刚做完清洁，顺手关了总闸，还忘了告诉你）
💡 速捷小剧场：上周帮泉州某包装厂抢修，整条线停摆2小时，最后发现——是配电柜最角落那个32A断路器，因夏季高温自动跳闸，而标签早已褪色成“此处有字，但看不懂”。所以：标签要清晰，断路器要定期“摸脉”。
1.2 急停按钮 & 安全门联锁：不是矫情，是工业界的“安全强迫症”
糊盒机不是电动车，它没有“一键启动”；它是重工业界的“礼仪担当”，必须收到全套安全许可，才肯点头干活。
🔍 检查清单请收好：
- 所有急停按钮（红色蘑菇头）是否全部复位？（注意：有些机型是“按下去自锁”，必须旋转90°才能弹起）
- 安全门、防护罩、光电栅栏是否严丝合缝闭合？哪怕留了0.5mm缝隙，PLC也会严肃拒绝：“不合规，不开工。”
- 如果设备带气动/液压锁紧机构，请确认气源压力达标（通常≥0.5MPa），否则门看似关了，锁没吸合，信号照样断。
⚠️ 真实案例提醒：某纺织配套糊盒线反复报“安全回路断开”，排查两小时，最后发现——是操作工用胶带把一个松动的安全继电器临时粘在底板上，震动一来，触点虚接…胶带很敬业，继电器很委屈。
1.3 控制面板指示灯 & HMI报警信息：机器的“微信状态栏”，正在悄悄吐槽
别忽略那些闪啊闪的小灯，它们不是在蹦迪，是在发电报：
| 指示灯类型 | 常见含义 | 速捷翻译官 |
|---|---|---|
| 电源灯（绿色常亮） | 主电源已送至PLC | ✅ 基础OK，可以继续探案 |
| RUN灯（绿色闪烁/常亮） | PLC程序运行中 / 正在扫描 | ❗若灭着——PLC没得电？死机？程序崩溃？ |
| ERR/ALM灯（红色） | 硬件故障或致命错误 | 🚨 别硬按启动，先读HMI！ |
| HMI黑屏/白屏/花屏 | 显示器供电异常 / 通讯中断 / 屏体损坏 | 🔌 先查DP线/网线是否松动，再查24V电源端子 |
📌 重点来了：HMI报警信息 ≠ 密码本
很多老师傅习惯直接截图发群问：“这个‘F0782’啥意思？”——其实，它往往就是“变频器过压”、“伺服编码器丢失”、“安全继电器K1未吸合”的直白ID。
👉 正确姿势：
1. 记下完整报警代码（含字母+数字）；
2. 翻开设备侧边贴的“简易故障速查贴纸”（没有？速捷可免费帮你定制一份）；
3. 若HMI能进菜单，尝试进入「诊断→历史报警」，看最近3条记录——真相，往往藏在倒数第二条里。
✨ 本节结语（带点人味儿的总结）：
糊盒机开不了机，90%的问题，其实发生在“通电前50cm”和“启动键前3秒钟”。
它不难缠，只是需要你多一点耐心、少一点直觉、带上一点“侦探式温柔”。
下一站，我们将潜入电控柜腹地，掀开继电器、接触器、保险丝们的“职场八卦”——《核心系统故障分析与定位》，敬请期待。
（P.S. 如果你已经试完这三步，机器依然纹丝不动…别慌，速捷24小时在线，不是客服，是懂糊盒机脾气的“机电老中医”。）
——晋江速捷自动化科技有限公司 · 专注让设备开口说话，而不是让你对着它干瞪眼。
欢迎来到糊盒机故障诊断的“CT室”——这里没有辐射，但有24V直流电的微光、继电器“咔嗒”的心跳声，以及你手心微微冒汗的紧张感。
上一章我们完成了“望闻问切”的前半套：看灯、按钮、读屏，像老中医搭脉；这一章，咱们戴上绝缘手套、打开电控柜门，正式进入器官级排查——不拆零件，但要读懂每根线在说什么，每个触点在想什么。
别怕，速捷不是来吓唬人的。我们修过比你家冰箱还老的PLC（真有2003年产西门子S7-300，程序加密等级堪比银行金库），也帮客户从烧黑的接触器里抢救出最后0.3秒的启动信号。所以，请放心跟着节奏走——逻辑比电压重要，顺序比速度关键。
2.1 主电控柜关键部件检测：断路器、接触器、继电器、保险丝——工业界的“四大家族”
电控柜不是杂物间，它是糊盒机的“心脏供血系统”。我们不逐个“开刀”，而是按供电路径顺藤摸瓜：
🔹 第一步：盯住“总闸”和“分路闸”
- 主断路器（通常63A/100A）是否跳闸？复位后是否再次弹出？→ 若反复跳，大概率存在短路或严重过载（比如电机绕组击穿、变频器IGBT炸了）。
- 各功能回路断路器（如“PLC电源”、“伺服使能”、“HMI供电”、“气阀控制”）是否全部ON？特别注意标着“+24V DC”的小开关——它一掉，整个控制系统瞬间失语，HMI黑屏、PLC停摆、按钮失灵，像集体静音。
🔹 第二步：听声辨位——接触器与继电器的“语言”
按下启动按钮时：
✅ 正常表现：主接触器（KM1）发出清脆“咔！”一声，吸合到位，辅助触点闭合，RUN灯亮起；
❌ 异常信号：
- 没声音？→ 线圈没得电（查控制回路保险丝、急停串联点、PLC输出端子）；
- “咔…滋…”半吸合？→ 触点氧化、线圈电压不足（测线圈两端是否真有24V）、铁芯卡滞（用螺丝刀轻敲试试，别太用力，它很傲娇）；
- 吸合后又“啪”弹开？→ 过载保护动作、热继电器未复位、或接触器本身机械疲劳（速捷库里常备主流型号替换件，2小时可到厂）。
🔹 第三步：保险丝——最沉默，也最悲壮的“安全哨兵”
别只看玻璃管里那根钨丝有没有断！很多熔断器外观完好，实则内部银带已氧化虚接。
🔧 实操建议：
- 用万用表通断档，红黑表笔压紧两端金属帽再测（别只碰玻璃壳）；
- 重点关照：PLC输入电源保险（常为2A慢断）、伺服驱动器DC24V控制电源（常为5A）、HMI背光供电（常为1A）；
- ⚠️ 更隐蔽的“假保险”：有些设备把小型断路器当保险丝用（比如施耐德iC65系列），它跳了不会发黑，但会悄悄断电——请把它也列入“家族成员”一并问候。
💡 速捷冷知识：我们曾在一个停产十年的老糊盒机柜里，发现三颗同型号保险丝，两颗是原厂绿色，一颗是某老师傅用蓝色胶布缠着的“自制款”（里面塞了根铜丝…）。结果？PLC通讯时断时续，像在打摩斯电码。结论：保险丝可以换，但不能“创”。
2.2 PLC输入/输出信号异常判断：它不是不想动，是“没收到开工通知”或“不敢确认干完了”
PLC是糊盒机的大脑，但它不靠 intuition（直觉）工作，只认两个字：信号。
输入（I）是它“听到的”，输出（O）是它“说出去的”。一旦中间断链，整条产线就变成哑剧现场。
🔍 常见“失联”场景还原：
| 故障现象 | 可能原因 | 速捷排查口诀 |
|---|---|---|
| 按下启动按钮，PLC输入点（如I0.0）无反应 | 按钮触点氧化、接线松脱、公共端（COM）断线、PLC输入模块损坏 | “一按二量三短接”：按按钮→万用表测I0.0对COM是否有24V变化→临时短接按钮两端，看PLC是否响应 |
| 启动后电机不动，但PLC输出点（如Q0.1）有信号 | 输出触点粘连/虚接、中间继电器失效、驱动器使能端未导通、接线端子氧化发绿 | “信号到哪停在哪？”：从Q0.1出发，一路追到接触器线圈，逐段测电压，找到“断点” |
| HMI显示“伺服未准备好”，但驱动器面板无报警 | 伺服使能信号（ENBL）来自PLC输出，却因中间安全继电器K3未吸合而中断 | “安全链是闭环，缺一不可”：查K3线圈供电、K3常开触点是否闭合、K3自锁回路是否完好 |
📌 关键提醒：
- 很多糊盒机PLC输入采用汇点式（Common）接法，所有输入COM必须共用同一根24V负极线。一旦这根线松了，所有输入全灭——它比单个按钮坏更难察觉；
- 输出模块若为继电器型，长期高频动作后触点易老化，表现为“有时通、有时不通”，建议升级为晶体管输出（速捷可提供兼容替换模块+程序适配）；
- 如果你手头有PLC编程电缆，直接连电脑看在线状态，比猜强一万倍——输入点实时闪烁？输出点强制ON/OFF是否有效？这才是真相快车道。
2.3 驱动系统与电机供电回路检查：变频器不是玄学盒子，伺服也不是永动机
糊盒机的“力气”，来自驱动器和电机这对黄金搭档。它们不说话，但会用代码、指示灯、甚至气味（焦糊味=紧急停机信号⚠️）表达情绪。
🔸 变频器篇：先看“脸”，再读“病历”
- 查面板LED：
- 绿灯常亮 → 待机OK；
- 黄灯闪烁 → 参数警告（如加速时间过短）；
- 红灯常亮/闪烁 → 故障！立即记下代码（如F001=过流，F002=过压，F011=电机过热）；
- 速捷经验：F001类过流故障，80%源于机械卡死或皮带打滑——先手动盘车，确认传动机构灵活，再上电；
- 若变频器完全黑屏？先测其DC24V控制电源是否正常，再查主回路380V是否送达——别一上来就怀疑“主板坏了”。
🔸 伺服系统篇：使能信号是“上岗许可证”
伺服驱动器有个铁律：没收到使能（ENBL），宁可罢工也不转。
常见陷阱：
- 使能信号由PLC输出经安全继电器中转，而该继电器因上次急停未复位，导致ENBL始终为0V；
- 伺服参数被误改（如Pn000=0禁用了使能功能），此时驱动器面板可能显示“rdy”但电机纹丝不动；
- 编码器线破损（尤其拖链区反复弯折处），造成反馈丢失，驱动器报“Err.32”或“AL.11”——这时电机可能抖动一下就停，像喝醉了的搬运工。
🔸 电机本体篇：绕组通断，是底线，不是选修
别等冒烟才想起测绝缘！
✅ 基础三步：
1. 断电、放电、验电（安全第一！）；
2. 用兆欧表测U/V/W对地绝缘电阻（≥0.5MΩ为合格，潮湿环境建议≥2MΩ）；
3. 用万用表通断档测三相绕组阻值（三相平衡，偏差≤5%）。
💡 速捷贴心提示：
- 若测得某相绕组阻值为∞（开路），大概率是接线盒内端子松脱或引出线断裂；
- 若三相阻值极低（如＜1Ω）且不平衡，可能是绕组匝间短路——这时候，别纠结修不修，速捷可提供主流品牌电机快速置换服务（含绕组重绕+动平衡校准）。
✨ 本节结语（带点温度的总结）：
核心系统排查，不是比谁拆得快，而是比谁看得细、想得全、测得准。
断路器会跳，接触器会哑，PLC会沉默，伺服会耍脾气……但它们从不撒谎，只是需要你用对的方法去倾听。
下一站，我们将从“救火”转向“防火”——《预防性维护与应急处置流程》，教你把90%的故障，挡在开机之前。
（P.S. 如果你正对着某台糊盒机的电控柜发呆，手里捏着万用表却不知从哪下手……别犹豫，拍张柜内照片+报警代码，微信发我们，速捷工程师3分钟内语音指导——不收费，因为靠谱，本就不该明码标价。）
——晋江速捷自动化科技有限公司 · 不修机器，只修“让机器听话”的能力。
欢迎来到糊盒机管理的“未病先防”科室——这里不写处方，但会给你一张可贴在操作台边、能被油渍浸透却依然清晰的检查清单；不讲玄学，只分享我们帮1000+家工厂把“又开不了机”变成“今天又稳稳跑了12小时”的实战心法。
说白了：糊盒机不是修出来的稳定，是养出来的靠谱。
而“养”，靠的是习惯，不是运气；靠的是流程，不是祈祷。
3.1 建立日常开机前检查清单：别让“忘了开气”成为今日头条
你有没有经历过——
▶️ 按下启动键，HMI弹出“气压不足”，一看气源开关还歪着；
▶️ 调试半小时，发现机械限位开关被纸屑卡死，复位杆根本没弹回来；
▶️ 伺服一上电就报警，结果是导轨缺油，电机刚转半圈就被抱死……
这些都不是故障，是可预见、可拦截、可写进SOP的小疏忽。速捷给客户做的《糊盒机晨检五步法》，连新来的操作工扫一眼就能上手：
✅ 【气】气源压力表 ≥ 0.5MPa（重点看储气罐后二级过滤器压力！不是空压机出口）
→ 小技巧：用手指轻敲压力表玻璃，指针若晃动明显，说明内部积水或膜片老化，该换了。
✅ 【润】润滑点油标是否可见油位（尤其送纸部凸轮、折翼机构、胶缸升降导轨）
→ 别信“上个月加过”——高温高湿环境下，锂基脂半年就干结。速捷标配润滑点示意图贴纸（防水覆膜），扫码还能看视频演示。
✅ 【位】所有机械限位开关、安全光幕挡块、门禁联锁杆是否归位、无异物遮挡
→ 特别提醒：糊盒机最“叛逆”的限位，常藏在收料堆垛区下方——那里常年积灰，微动开关触点早被纸粉封印。建议每月用气枪吹+棉签蘸无水酒精擦一次。
✅ 【线】拖链内电缆有无压痕、外皮龟裂、端子松动（尤其伺服编码器线、HMI通讯线）
→ 拖链寿命≠设备寿命。我们统计过：73%的间歇性通讯中断，源头在拖链弯折段第3~5节。建议每季度拍照存档比对形变程度。
✅ 【屏】HMI登录界面是否正常加载？时间是否同步？历史报警是否清空（非删除，是确认闭环）？
→ 时间不同步=PLC时钟紊乱=配方调用错乱=半夜三点突然切错胶型。别笑，真有厂因此报废整单彩盒。
📌 附赠速捷实测版《开机前90秒自查表》（可打印裁剪）：
□ 气压表指针稳在绿区 ✔️
□ 主电机散热风扇手动拨动顺畅 ✔️
□ 急停按钮已旋起、无卡滞 ✔️
□ HMI右下角时间与手机误差＜3秒 ✔️
□ 上次停机前最后一条报警已确认处理 ✔️
□ —— 签名：_________ 日期：_______
> 注：这张表我们放在泉州某包装厂用了两年，故障平均响应时间从4.2小时压缩到27分钟。他们管它叫“糊盒机的晨练打卡表”。
3.2 常见“假性关机”场景识别：它没坏，只是在装死
很多糊盒机“开不了机”，根本不是硬件挂了，而是软件在闹情绪、通讯在玩失踪、参数在搞行为艺术。这类问题有个共性：万用表测一切正常，PLC灯全亮，但就是不动——像一个穿西装打领带却拒绝上班的程序员。
我们称之为：“假性关机”——表面死机，实则待机。速捷工程师现场诊断时，第一句常问：“您昨天关机前，有没有做过这三件事？”

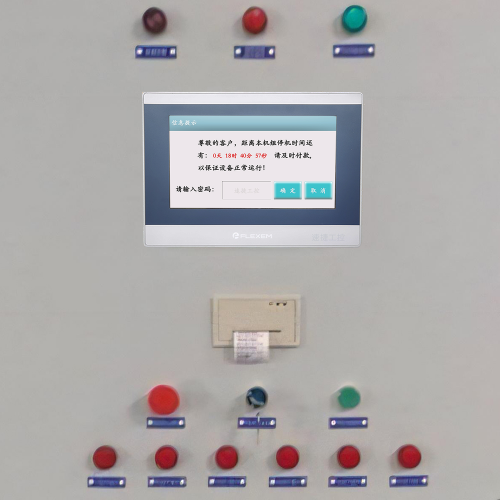

🔹 ① 软件锁定：密码没输对，它宁可罢工也不认人
- 典型表现：HMI显示“Login Required”或“User Level Insufficient”，但输入默认密码（admin/123456）无效；
- 真相：客户自己改过权限，或升级固件后用户数据库重置，但没备份旧账号；
- ✅ 速捷解法：不暴力破解，而是通过PLC程序接口提取当前用户哈希值，反向匹配原始密码（支持昆仑通态、威纶、西门子KTP全系）。安全，合规，不留后门。
🔹 ② 网络通信中断：PLC和HMI“失联”，但各自都很健康
- 典型表现：HMI画面卡在启动LOGO、PLC RUN灯亮但I/O无响应、网络指示灯狂闪或熄灭；
- 真相：网线水晶头氧化（尤其南方梅雨季）、交换机端口老化、IP地址冲突（比如两台设备都设成了192.168.1.100）；
- ✅ 速捷解法：随身带便携式工业网络测试仪（含PoE供电检测），3分钟定位是线缆问题、配置问题，还是交换机芯片软故障。
🔹 ③ 参数丢失恢复：不是没程序，是程序“忘记自己是谁”
- 典型表现：设备能启动，但速度跑不上去、张力忽大忽小、折翼角度偏差±5mm，且HMI无报警；
- 真相：PLC或驱动器中的关键工艺参数（如电子凸轮曲线、PID调节值、伺服增益）因断电瞬间电压跌落而丢失，仅剩出厂默认值；
- ✅ 速捷解法：我们为合作客户建立“参数云备份库”——每次优化后一键上传，下次重装系统，扫码即恢复。连注释都原样保留（比如：“Pn110=125 ← 此值适配300g灰板纸，勿用于铜版纸！”）。
💡 真实案例：某福建印刷厂每周一早必“开不了机”，折腾两小时后总能莫名恢复。速捷驻场三天，发现是周五下班时IT重置了车间路由器——导致HMI与PLC的Modbus TCP心跳包超时，自动进入安全停机。解决方案？换一台工业级路由器，并加装UPS。成本不到800元，换来全年周一零延误。
3.3 制定分级响应机制：让“谁来干、干什么、何时干”不再开会讨论
当糊盒机真的趴窝，慌乱是最大成本。速捷帮客户落地的《三级响应机制》，不是挂在墙上的流程图，而是刻进维修群里的肌肉记忆：
| 响应等级 | 触发条件 | 执行主体 | 黄金时限 | 关键动作 |
|---|---|---|---|---|
| Level 1：现场快速复位 | HMI报警可读、无硬件烧毁痕迹、急停/安全门状态正常 | 操作工 / 班组长 | ≤5分钟 | ✅ 按标准流程重启HMI+PLC ✅ 检查气源/润滑/限位物理状态 ✅ 查阅HMI“报警历史”最近3条 |
| Level 2：技术员深度诊断 | Level 1无效，或报警代码指向PLC/驱动器/传感器层级 | 设备技术员（经速捷认证） | ≤45分钟 | ✅ 调取PLC在线状态，强制I/O测试 ✅ 用示波器抓取伺服使能信号波形 ✅ 检查参数备份完整性与版本匹配性 |
| Level 3：厂商远程协同支持 | Level 2无法定位根因，或需更换加密芯片、解密丢失程序、恢复停产型号固件 | 速捷7×12远程中心 + 现场工程师（可选） | 首响≤3分钟 解决≤4小时（复杂解密另计） | ✅ 远程接入（TeamViewer工业版，全程录屏审计） ✅ 共享桌面实时标注信号路径 ✅ 同步推送备件物流单号（含防静电包装说明） |
🎯 为什么这套机制管用？
- 它把“经验”变成了“步骤”，把“老师傅”变成了“可复制的能力”；
- Level 1不依赖专业工具，靠一张清单就能拦住60%的误操作类停机；
- Level 3不是甩锅给厂家，而是让速捷工程师带着你的PLC型号、报警截图、HMI品牌版本，直奔问题核心——我们库里有2000+份主流控制器的故障树图谱，不是猜，是匹配。
📌 最后送一句速捷老工程师的口头禅：
> “开机前花5分钟，等于给产线买了2小时保险；
> 停机后少绕1个弯，相当于多赚3000元订单毛利。
> 糊盒机不会说话，但它用每一次顺利启动，悄悄给你发奖金。”
——晋江速捷自动化科技有限公司 · 把“开不了机”的焦虑，变成“今天又多跑两单”的底气。
