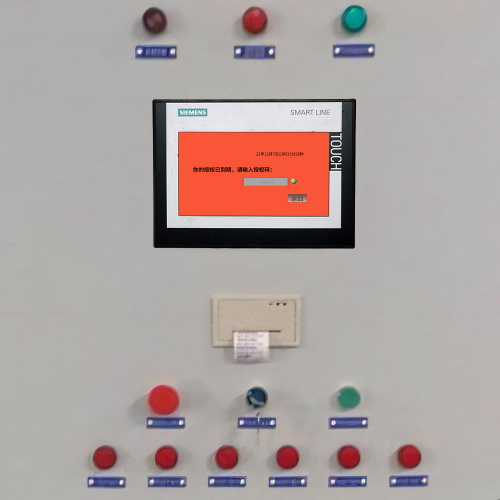

你正盯着烘干塔的HMI屏幕发呆——界面灰了、指示灯红得像警报灯、鼓风机停了、热风阀关得比初恋还彻底……
系统弹出一行冷冰冰的提示：“安全联锁激活，禁止运行”。
你下意识摸了摸口袋，想掏手机查百度，又想起去年百度搜“烘干塔解锁”跳出来的全是“远程破解服务（加微信秒解）”，点进去发现对方头像是个戴墨镜的PLC、昵称叫“西门子战神·不收定金”，你默默退出，默默关掉了WiFi。
别急——这不是黑客攻击，也不是设备成精叛逆期，而是粮食烘干塔在用它的方式说：“兄弟，咱得聊聊安全了。”
作为扎根晋江、修过10000+台工业设备的晋江速捷自动化科技有限公司（2017年12月成立，专注工业自动化全生命周期服务），我们见过太多“被锁死”的烘干塔：有因粮仓门缝卡了半粒稻壳触发限位报警的，有因温控探头结霜误报超温被PLC一脚踹停的，还有操作员顺手按了急停后忘了复位、自己蹲在控制柜前数了三分钟呼吸才想起来的……
下面这份诊断指南，不讲玄学，不卖秘钥，只讲逻辑、讲原理、讲——怎么让塔重新呼呼吹热风。
1.1 机械/电气安全联锁触发：不是系统耍赖，是它太较真
烘干塔的“锁”，本质是安全保护机制的自动生效。它不像手机输错5次密码就冻结——它输错0次就锁，因为它的字典里没有“侥幸”这个词。
常见触发场景👇：
- 门没关严实：检修门、清灰口、观察窗哪怕翘起2mm，微动开关就“咔”一下断开信号，PLC立刻判定：“人还在里面，热风不能吹！”
- 温度超限：热风炉出口温度传感器显示185℃（设定上限180℃），哪怕只超0.5℃且持续3秒，系统就拉闸——不是矫情，是怕烧塔、怕起火、怕明天上新闻标题《烘干塔变烤箱，玉米集体跳广场舞》。
- 压力异常：除尘系统负压不足或正压过高，说明布袋堵了/风机喘振了，继续干烧=加速报废，PLC：“停！先通气！”
- 料位失控：塔内料位传感器失效，PLC读到“空仓”却实际满仓，怕干烧；或读到“满仓”却实际空仓，怕溢料——双重误判下，宁可锁死，也不冒险。
✅ 快速诊断口诀：
> 一看灯（HMI报警图标+柜内安全继电器状态灯）、二听声（有无蜂鸣器短鸣/长鸣）、三摸点（相关限位开关是否卡滞、接线端子是否松动、热电偶接头是否氧化）
小技巧：拿手电筒照一照各处行程开关——很多“门未关紧”报警，真相是开关积灰+弹簧疲软，轻轻一吹一按，立马复活。
1.2 控制系统故障：PLC没死，只是“装死”；HMI没崩，只是“失忆”
有时候，塔没病，是它的“大脑”（PLC）和“眼睛”（HMI）闹了点小情绪：
- PLC报错但不亮灯？ 别只盯CPU模块——检查I/O扩展模块供电是否正常（尤其DC24V纹波过大时，模块会间歇性掉站）；
- HMI黑屏/花屏/触控失灵？ 先拔插一次通信线（RS485/MPI/以太网），再断电重启——90%的“死机”只是通信握手失败，不是程序丢了；
- 密码锁定？ 别急着砸柜门！先确认：是操作员密码输错锁定（通常3~5次后临时禁用），还是工程师权限被回收（比如离职交接时删了账户）；
- 权限失效？ 常见于升级固件后未同步授权文件，或HMI工程文件与PLC程序版本不匹配——就像给iPhone装了个安卓APP，它不认。
⚠️ 注意：“系统被锁” ≠ “程序被加密”。绝大多数情况下，PLC里程序完好，只是安全条件不满足或人机交互层卡住了。真正需要“解密”的，往往是那些老式国产控制器（比如某停产型号的专用烘干控制器），它们连密码规则都写在芯片里，靠猜？不如请速捷师傅带逻辑分析仪来聊人生。
1.3 外部保护机制激活：塔很乖，但它听“别人”话
烘干塔从来不是孤岛——它可能接入消防主机、DCS中控、环保监测平台，甚至当地应急管理局的远程监管系统。一旦这些“上级单位”发来指令，塔会毫不犹豫执行：
- 消防联动触发：烟感报警→消防主机发DO信号→烘干塔急停并闭锁；
- 急停按钮被按？ 不一定是你按的——老鼠啃过线皮、维修后忘记复位、甚至清洁工擦柜子时肘部一碰……都算；
- 远程平台强制闭锁：环保平台检测到粉尘排放超标，自动下发闭锁指令（合规动作，非故障）；部分老旧系统甚至支持短信指令锁机——没错，真有人用11位手机号把烘干塔给“封印”了。
✅ 排查重点：
打开HMI的“系统日志”或PLC的“事件记录”（如有），找时间戳最接近锁定时刻的外部输入信号变化。若看到“Fire_Alarm = TRUE”或“Remote_Lock = 1”，恭喜，问题不在塔本身，而在它的“朋友圈”。
💡 速捷小贴士（不收费，纯经验）：
> 所有“锁死”，90%源于一个被忽略的物理信号（比如某个常闭触点锈蚀导致误断开），而非程序崩溃或芯片损坏。
> 所以——
> ✅ 先绕着塔走一圈，看所有开关、传感器、接线盒有没有明显异常；
> ✅ 再打开控制柜，闻一闻有没有焦糊味（有则立刻断电！）；
> ✅ 最后才动软件、才翻手册、才打电话求助。
>
> 毕竟，修设备的第一步，是尊重它的安全逻辑；
> 而不是把它当成一台待越狱的旧手机。
（下节预告：2. 分步解锁操作指南与安全规范｜含“哪些操作能自己试，哪些必须喊人来”的清晰红线）
——晋江速捷自动化科技有限公司｜修得快，更修得稳｜泉州出发，全国响应
（温馨提示：本节内容不含“万能密码”“一键解密”“绕过安全”的野路子——
因为速捷的工程师修过比亚迪的电池产线、恒安纸业的高速包装机、中国烟草的智能烘丝塔……
我们深知：所有跳过安全逻辑的“解锁”，都是给下次大修埋雷；所有省下的三分钟，可能变成三天停产。）
2.1 基础排查与软复位：先别急着“动刀”，试试温柔唤醒
✅ 原则：能断电重启解决的，绝不带电拆板；能界面操作恢复的，绝不进工程模式。
▶ 第一步：确认“急停”是不是真急了
- 查控制柜门内侧/塔体侧边/操作台最显眼位置——有没有红色蘑菇头按钮被按下？
- 注意！ 有些急停是“自锁式”，按下去卡住不动；有些是“拍击式”，按一下弹回但内部触点仍断开（需旋转90°复位）。
- ✅ 正确操作：用力旋转急停按钮（顺时针或逆时针，看箭头标识），听到“咔哒”一声轻响，指示灯熄灭或变绿，才算真正释放。
▶ 第二步：给HMI和PLC做一次“深呼吸”
- 关掉HMI电源开关（不是拔线！避免通信端口损伤）→ 等待15秒 → 再合闸；
- 若PLC有独立供电开关（常见于S7-1200/1500或三菱FX5U系列），同样执行“断电15秒→上电”；
- ⚠️ 不建议直接拔PLC电池（尤其老款S7-200/300）——可能导致时钟丢失、保持性数据清零，反而引发新报警。
▶ 第三步：读懂报警代码，别当它只是“乱码”
烘干塔PLC/HMI通常自带中文报警列表（哪怕界面英文，手册里也有对应说明）。例如：
- E047 → “热风炉温度传感器断线” → 检查热电偶接线是否松脱、补偿导线是否破损；
- F121 → “除尘风机过载保护动作” → 查电机热继电器是否已复位、变频器是否报OL（过载）；
- ALM-LOCK → “安全联锁未满足” → 回到1.1节，逐项核对门、温、压、料位信号状态。
💡 速捷实战口诀：
> 报警代码不是谜语，是PLC写给你的“求助小纸条”。
> 它不骗人，只等你——看懂、查实、复位。
2.2 权限恢复与密码重置：管理员账户不是“万能钥匙”，而是责任凭证
烘干塔的权限体系，本质是人机协同的安全契约：
- 操作员只能启停、调温、切模式；
- 技术员可修改参数、屏蔽临时报警；
- 工程师才能下载程序、重置密码、强制输出。
所以，“找回密码”不是技术问题，而是权限合规性问题。
▶ 情况一：你知道默认密码，但输错被锁
- 常见默认账号：
admin / 123456、operator / 000000、PLC / password（具体见设备铭牌或《用户手册》第3章）； - ⚠️ 输错3次后锁定30分钟？别刷屏狂试！静候解锁，或换用带权限的二级账户登录。
▶ 情况二：密码真丢了，且无备份记录
- ❌ 不推荐网上搜“XX品牌烘干塔万能密码”——99%是旧型号漏洞，新版固件早已封死，强行尝试可能触发永久锁机；
- ✅ 正确路径：
① 确认PLC/HMI品牌及型号（拍照控制柜标签，如“威纶TK6071iL”“西门子KTP700 Basic”）；
② 联系原厂或晋江速捷自动化科技有限公司（我们是西门子、三菱、汇川、信捷、维控等20+品牌官方授权服务商）；
③ 提供设备购买合同/序列号/现场照片（用于权属核验）→ 获取合规重置服务单 → 工程师远程或上门执行密码初始化（全程留痕，符合等保2.0要求）。
📌 小知识：
> 所有正规品牌的PLC/HMI，密码重置均需硬件级验证（如读取CPU唯一ID、比对授权文件哈希值）。
> 那些声称“发个文件就能解”的，要么在卖木马，要么在卖心理安慰。
2.3 硬件级解锁与应急旁路：这是“手术刀”，不是“螺丝刀”
⚠️ 郑重声明：以下操作仅限持证上岗、经企业书面授权的技术人员执行；非授权操作导致事故，法律责任自负。
（晋江速捷所有现场服务工程师均持电工证+PLC系统集成师证+特种作业安全培训合格证，全程录像留档）
▶ 场景：安全继电器异常锁死，且无法通过软件复位
- 典型表现：PLC输出正常，但接触器不吸合；万用表测安全继电器Q端无电压；手动按测试按钮无响应。
- ✅ 合规操作：
- 断主电，挂锁挂牌（LOTO流程）；
- 使用原厂配套复位工具（如Pilz PNOZmulti的Reset钥匙），插入复位孔，长按3秒至LED由红转绿；
- 若继电器损坏，则更换同型号备件（速捷备有Pilz、欧姆龙、施耐德全系列安全继电器现货，泉州2小时达）。
▶ 场景：某关键限位开关故障，但产线急需短时运行
- ❌ 错误做法：用胶布缠住开关、用铁丝短接端子、把PLC输入点强制ON——这等于拆掉汽车的安全气囊去跑山路。
- ✅ 应急方案（须同步启动维修工单）：
- 在安全评估后，由双人确认→启用HMI中预设的单点临时旁路功能（需二级密码+电子签名）；
- 旁路时效≤4小时，超时自动失效，并向中控平台推送告警；
- 同步更换故障开关，校准后解除旁路——旁路不是绕过安全，而是为安全争取修复时间。
🔐 速捷安全铁律三条：
> ① 所有旁路操作，必须填写《应急旁路审批单》，经设备主管+安全专员双签；
> ② PLC程序内所有旁路逻辑，均加注“仅限X年X月X日X时至X时”，超时自动退出；
> ③ 每次旁路后，72小时内提交《旁路分析报告》，归档至企业EAM系统——不是走形式，是建防线。
🎯 本节结语：解锁的本质，不是对抗系统，而是理解它的保护逻辑
粮食烘干塔不会无缘无故锁死，它只是把“风险”翻译成了“停机”。
而真正的效率，从来不在“最快解开”，而在“最稳复产”——
少一次误判，就少一次热风炉干烧；
多一次确认，就多一道粉尘爆炸防线；
守一次规程，就为下一季新粮，留出更可靠的干燥空间。
（下节预告：3. 预防锁定复发与系统运维优化策略｜从“救火员”升级为“防火员”，让塔自己学会“体检”）
——晋江速捷自动化科技有限公司｜修得快，更修得稳｜泉州出发，全国响应
注：本文所涉操作均符合GB/T 38632-2020《机械电气安全 安全相关电气控制系统》及AQ/T 3034-2022《化工过程安全管理导则》要求
（温馨提示：本节不讲玄学，不画大饼，只聊三件事——
谁该查？查什么？查完怎么不白查？
毕竟速捷修过10000+台设备，最深的体会是：
> 客户最贵的不是停机一小时，而是同一故障，三个月内反复锁三次。
> 那不是运气差，是运维在“裸奔”。）
3.1 建立日常巡检清单：别等塔“喊疼”，先给它做晨检
烘干塔不是手机，不能“越用越卡，重启解决”；
它更像一台老式蒸汽机车——零件会锈、触点会氧化、传感器会“说胡话”。
而90%的锁定，都藏在被忽略的日常细节里。
✅ 速捷定制《粮食烘干塔15分钟晨检表》（可打印贴控制柜）
| 检查项 | 怎么查？ | 异常信号 | 速捷小贴士 |
|-----------------|-----------------------------------|--------------------------|------------|
| 温度传感器 | 用红外测温枪比对现场显示值 vs 实际炉壁温度（误差＞±3℃需校准） | HMI显示跳变/恒定不变 | 热电偶接线端子易氧化，每月拧紧+涂导电膏 |
| 限位开关（进料门/出料门/检修门） | 手动推拉3次，听“咔哒”声是否清脆，看HMI对应信号实时变化 | 信号延迟＞1秒或无响应 | 用气吹+无水酒精棉片清洁触点（禁用WD-40！） |
| 接地电阻 | 用接地电阻测试仪测PLC柜PE排→接地极（≤4Ω合格） | ＞6Ω | 雨季前必测！泉州沿海湿度高，接地扁铁易腐蚀 |
| 供电稳定性 | 用万用表AC档测PLC电源输入端（220V±10%），观察1分钟波动幅度 | 波动＞±15%或频繁闪断 | 加装UPS不是“奢侈”，是防PLC程序跑飞的保险丝 |
| HMI触摸灵敏度 | 在设置界面划“∞”字，看轨迹是否连续、无断点 | 屏幕局部失灵/误触发 | 显控、威纶屏常见，清洁后仍异常？多半是FPC排线松脱 |
📌 关键提醒：
> 巡检不是打卡，是“建立设备健康基线”。
> 比如今天热风炉温度显示85℃，明天87℃，后天92℃……单次看没问题，但趋势向上？
> ——那可能是热电偶轻微漂移，或是燃烧器配风偏移，提前一周干预，就能避开一次联锁停机。
（速捷服务包含免费《巡检数字化模板》，扫码即可导入企业微信/钉钉，拍照自动归档+超限预警推送）
3.2 升级固件与配置备份：别把程序当“黑匣子”，要当“可追溯档案”
很多客户问：“我们这台塔用了8年，PLC一直没升过级，有问题吗？”
我们的回答很直白：
> 就像你手机三年不更新系统，不是不能用，是不知道哪天突然连不上WiFi、拍不出夜景、甚至开不了机——而烘干塔的“WiFi”，叫安全联锁；它的“夜景模式”，叫温湿闭环控制。
▶ 固件升级 ≠ 换新PLC，而是“给老将配新甲”
- 西门子S7-1200 V4.2 → V4.5：修复了多任务扫描时脉冲丢失bug（曾导致除尘风机启停紊乱）；
- 信捷XD/XL系列V3.8 → V4.1：增强Modbus TCP抗干扰能力（解决粮库Wi-Fi与PLC通信冲突）；
- 威纶MT8071iE：新增“安全启动模式”，防止断电后参数错乱引发ALM-LOCK。
✅ 速捷标准动作：
① 升级前，完整备份当前固件+组态+变量表（生成唯一哈希码存档）；
② 在备用PLC上模拟运行72小时，验证所有工艺逻辑（尤其联锁条件）；
③ 安排夜间低谷时段升级，全程双工程师值守，升级失败？10分钟内回滚至前一稳定版本。
▶ 备份不是“Ctrl+C/Ctrl+V”，而是“三重保险”
| 备份层级 | 存在哪？ | 有效期 | 谁能还原？ |
|---|---|---|---|
| 一级：工程文件（.aprx/.awp） | 本地加密U盘 + 企业NAS | 永久 | 工程师（需密码+USB Key双重认证） |
| 二级：运行参数（IP/IO映射/报警阈值） | HMI内置SD卡（自动每日增量备份） | 30天 | 技术员（二级权限即可恢复） |
| 三级：PLC底层固件镜像 | 速捷云平台（泉州私有云节点） | 5年 | 绑定设备序列号，仅授权企业可下载 |
💡 真实案例：
去年福建某饲料厂烘干塔PLC突发Flash损坏，无法读取程序。
我们调出其23天前的云备份镜像，远程指导技术员插卡→一键烧录→17分钟恢复生产。
老板说：“早知道备份这么管用，我该给你们送锦旗，不是送烟。”
3.3 人员培训与应急预案落地：最好的“解密工具”，是人脑里的流程图
再好的系统，也架不住操作员把“手动模式”当成“无敌模式”；
再稳的备份，也救不了没人知道“怎么还原”的现场。
所以，速捷所有交付项目，最后一项交付物，永远是一场“真刀真枪”的演练。
▶ 权限分级，不是画饼，是画责任地图
| 角色 | 可操作范围 | 不可碰红线 | 速捷配套动作 |
|---|---|---|---|
| 操作员 | 启停设备、切换模式、查看历史曲线、复位普通报警 | 修改PID参数、屏蔽安全报警、强制IO输出 | 发放《操作员口袋手册》（带图解+应急电话） |
| 技术员 | 下载参数、校准传感器、启用临时旁路、导出报警日志 | 修改主程序逻辑、删除安全联锁条件、重置管理员密码 | 每季度1次线上考核（扫码答题，80分发电子授权证） |
| 工程师 | 全权限访问、程序升级、密码重置、硬件更换 | 未经双签审批执行永久性旁路、绕过消防联动协议 | 提供《工程师数字工牌》，扫码验权+操作留痕 |
▶ 应急演练，拒绝“纸上谈兵”
我们帮客户做的不是“消防演习”，是锁定场景全真模拟：
- 🌧️ 雨季特训：模拟PLC因接地不良导致通讯中断，训练技术员3分钟内完成“HMI本地接管+关键参数手动维持”；
- 🔥 高温特训：人为触发热风炉超温报警，检验操作员是否能在10秒内执行“降风量→关燃气阀→开冷风旁通”三步链；
- 💾 数据特训：拔掉PLC存储卡，让技术员独立完成“从云平台下载备份→烧录→核对版本号→验证联锁逻辑”全流程。
🎯 演练验收标准：
> 不看PPT，只看结果——
> 第1次演练：有人卡在第2步；
> 第3次演练：全员平均耗时＜4分30秒，且0误操作；
> 第6次演练：操作员主动提出“这个旁路步骤，能不能加个二次确认弹窗？”
> ——这时，系统才算真正长进了人的脑子里。
🌱 结语：预防，是最高级的维修
粮食烘干塔不会说话，但它用每一次锁定，默默记下你的疏忽；
它也不会感谢你，但当你坚持做对三件事——
✔️ 每天花15分钟“摸摸它的脉搏”，
✔️ 每半年给它“换身合体的铠甲”，
✔️ 每季度陪它“演一场真实的逃生”，
——它回报你的，不是“不坏”，而是坏得有预兆、修得有依据、停得有底线。
晋江速捷自动化科技有限公司，成立于2017年12月，是中国领先的工业自动化系统集成服务商，经官方授权，专注于工业自动控制系统装置的全生命周期技术服务。公司总部位于福建省泉州市晋江市，业务网络覆盖全国，服务煤炭、冶金、印刷、纺织、建材、包装、船舶制造、环保节能、机械制造、食品饮料、数控加工等20+关键工业领域。
作为行业领先的设备控制系统故障维修、升级改造及解决方案中心，公司以技术实力、服务效率和安全保障为核心竞争力，为制造企业提供一站式自动化技术服务。累计服务客户10000+例，其中包括比亚迪、中国烟草、恒安纸业等众多行业龙头企业。
我们修的不是PLC，是产线的呼吸节奏；
解的不是密码，是信任的加密协议；
优化的不是参数，是您每一粒粮食的安全托付。
（全文终｜附：速捷《粮食烘干塔运维健康自评表》扫码领取，填完自动匹配优化建议）
——晋江速捷自动化科技有限公司｜泉州出发，全国响应｜修得快，更修得稳
注：本文运维策略符合GB/T 33575-2017《工业自动化系统 工程实施规范》及ISO 55001资产管理体系要求
