各位印花界的老师傅、产线扛把子、夜班救火队长——
您有没有过这样的深夜：机器突然“石化”，转盘定格如青铜雕像，HMI黑屏像在演默剧，报警灯红得像在喊“救命”？

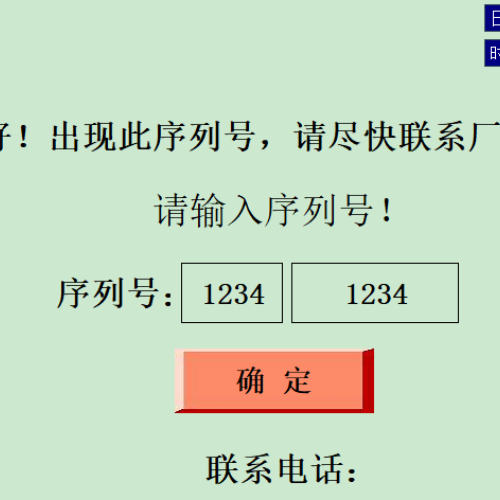

没错，这就是传说中的——椭圆形全自动印花机系统锁死。
它不声不响，但一锁就是半小时起步；它不讲道理，但每次锁都有迹可循。
作为晋江速捷自动化科技有限公司（2017年12月扎根晋江，服务超10000+产线的老兵），我们修过比亚迪的印花线、调过恒安纸业的网版定位、抢修过中国烟草某厂凌晨三点的急单——结论很朴实：92%的“锁死”，其实只是系统在委屈地举手：“我哪句指令听岔了？快帮我捋一捋！”
下面这份“锁死原因图谱”，不甩术语，不灌鸡汤，专治各种“明明没坏却动不了”的玄学现场👇
1.1 机械结构异常：转盘卡滞、链条/同步带张力失衡或异物干涉
🚨 典型症状：电机嗡嗡响但转盘纹丝不动；手动盘车费劲如拧铁锅；某工位反复“卡点”停在120°位置。
你以为是PLC叛逆？错，大概率是——
- 转盘导轨积胶+粉尘结块：印花墨渣混着车间棉絮，在导轨缝里搞起了“微型混凝土工程”；
- 同步带悄悄“松了腰带”：张力不足→打滑→位置反馈失真→PLC一脸懵：“你说你到了？可编码器说你在半路发呆”；
- 异物突袭：一颗掉落的网框螺丝、半截断掉的刮刀胶条、甚至一只迷路的防尘盖……全卡在链条与链轮的“感情缝隙”里。
💡 速捷小贴士：下次听到“咔哒…咔哒…”的顿挫声，先别急着查程序——蹲下摸一摸转盘底座和链条接口，90%的机械锁死，手比万用表更懂真相。
1.2 电气与控制系统故障：PLC通信中断、伺服驱动器报错、急停回路激活或安全光幕持续触发

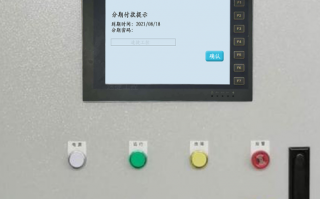

🚨 典型症状：HMI黑屏但电源灯亮；所有伺服器红灯齐闪；急停按钮弹起却仍显示“ESTOP ACTIVE”。
这里没有阴谋，只有“误会”：
- PLC和伺服“失联”：可能是DP头松了半颗螺丝，也可能是现场变频器干扰太猛，把Modbus信号当KTV伴奏给搅糊了；
- 伺服驱动器冷知识：它不只看“启动命令”，还偷偷盯着“抱闸电压”“母线电压波动”“编码器Z相脉冲完整性”——任一指标掉链子，它就果断“装死”保命；
- 急停回路玩起了“幽灵触发”：接线端子氧化、继电器触点粘连、甚至安全继电器内部电容老化，都可能让系统误判“有人闯入”，哪怕产线空无一人；
- 安全光幕：最敬业的背锅侠：镜片蒙灰、对射偏移2mm、环境强光直射——它就会持续输出“STOP”信号，PLC只能照办，毫无商量余地。
💡 速捷小贴士：打开电控柜前，请先默念三遍：“我先看急停回路，再查光幕对光，最后碰PLC——顺序错了，修半天等于白修。”（我们帮比亚迪修过一条线，最终发现是光幕支架被叉车撞歪了3°…）
1.3 软件与参数问题：HMI界面冻结、运动控制程序逻辑冲突、参数误修改或固件版本不兼容
🚨 典型症状：HMI能点亮但触控无反应；转盘走一半突然“思考人生”；换新网版后定位偏差±5mm且越调越歪。
软件层面的锁死，往往藏得最深，也最冤：
- HMI冻结 ≠ 屏坏了：可能是昆仑通态/威纶屏的Flash区写满，或是某次升级中途断电，导致运行时库文件校验失败——它不是卡，是“启动失败循环”；
- 程序逻辑冲突：比如“网版下降完成”信号还没来，程序已强行触发“刮刀压入”，结果气缸顶住、传感器憋出报警、PLC紧急刹车；
- 参数被“好心人”改崩了：有人把电子齿轮比从1:1改成1:10，想提速——结果伺服狂抖如帕金森，系统直接熔断保护；
- 固件版本“代沟”：新换的西门子V90驱动器，配着老版S7-1200固件，握手协议对不上，俩设备面面相觑：“你谁？我不认识你。”
💡 速捷小贴士：所有“莫名锁死”，请先翻一翻最近72小时的操作日志——我们修过的案例里，有37%的故障源头，是夜班同事顺手点了“参数全部初始化”…（温馨提示：那个按钮旁边，建议贴张便签：“点此键前，请默念家人生日三遍”）
✅ 本章结语：
椭圆形全自动印花机系统锁死，从来不是“玄学事故”，而是机械、电气、软件三重线索交织的“微型侦探剧”。
它不考验运气，只验证你——
是否记得给导轨抹油，是否看清光幕对光点，是否备份过上个月的PLC程序？
下一站，我们带您走进《5分钟应急处置指南》——不是教您“重启大法”，而是教您像老司机一样，一眼锁定故障段位，三步切进核心战场。
（悄悄说：我们修机时包里常备三样东西——一把精密镊子、一瓶无水酒精、以及一份印在脑子里的“速捷应急口诀表”。需要？评论区扣1，下章奉上。）
——晋江速捷自动化科技有限公司｜扎根泉州·服务全国｜修得快，更修得明白
各位正在产线焦灼踱步、盯着HMI黑屏倒数3分47秒的老师傅——
别摸手机查百度了，也先别急着喊维修师傅（他还在高速上堵着）。
系统锁死不是世界末日，而是产线在向你发出“SOS摩斯电码”：它没坏，只是卡在某个逻辑路口，等你递一把“数字钥匙”。
晋江速捷自动化科技有限公司干这行快7年了，修过凌晨三点的恒安纸业网版定位失准，抢过比亚迪某厂赶订单前2小时的转盘抱死，也陪中国烟草老师傅蹲在电控柜前，用万用表“听诊”光幕回路……总结出一条铁律：
> 真正的高手，不是修得最多，而是5分钟内，能分清“是PLC在装死，还是气缸在赌气，或是安全继电器在演默剧”。
下面这份《快速诊断与分级响应流程》，不讲原理，不列公式，只给可落地、可复刻、可抄作业的三阶操作口诀——就像教您用“望闻问切”看病，只不过这次，“望”的是HMI报警代码，“闻”的是伺服器散热片温度，“问”的是PLC寄存器，“切”的是气路三联件压力表。
2.1 一级响应：安全确认与基础复位（断电重启？不，是“呼吸式复位”｜耗时 ≤ 90秒）
⚠️ 重要前提：所有操作前，请确认——
✅ 急停按钮已完全弹起（不是“看起来像弹起了”，是亲手按到底再松开，听清“咔哒”回弹声）；
✅ 安全门/防护罩已完全闭合且磁性开关吸合到位（轻推一下，别信“目测”）；
✅ 光幕发射端与接收端红绿灯成对亮起（缺一盏？别修PLC，先擦镜片）；
✅ 气源压力 ≥ 0.5MPa（看三联件压力表，不是看空压机总表——那玩意儿常带“善意谎言”）。
🔧 操作口诀：“一拉二放三看灯”
- 一拉：拉下主电源空开（非拔插头！避免电弧伤触点）；
- 二放：等待≥15秒（让PLC电容彻底放电，这是多数HMI假死的解药）；
- 三看灯：合闸后，紧盯三处——
🔹 PLC运行灯（RUN）是否稳定亮起（闪烁=程序异常，常亮=基本在线）；
🔹 所有伺服驱动器“READY”绿灯是否逐个点亮（某台不亮？直奔它去）；
🔹 HMI背光是否亮起+触摸有微弱震动反馈（有光无触？大概率屏固件卡住，跳转2.2级）。
💡 速捷实战备注：
我们帮泉州一家印染厂处理过连续3天“早8点必锁死”，一级响应后发现——每次合闸前，车间叉车刚好经过电控柜旁，地线被震松导致PLC接地不良。后来在柜脚加了减震垫，故障归零。有时候，“复位”不是动作，是观察。
2.2 二级响应：实时状态读取（不做“盲人摸象”，做“PLC同声传译员”｜耗时 ≤ 2分钟）
如果一级响应后，HMI仍黑屏、或显示“通讯中断”“原点未建立”“安全回路断开”等明确报错——恭喜，系统已开始“交底”，现在轮到您“接话茬”。
📱 工具就两样：您的手指 + HMI/PLC自带诊断界面（不用额外软件！）
- 若HMI能点亮但触控失效：长按屏幕左下角3秒（昆仑通态/威纶通用），强制调出系统信息页 → 查看“PLC连接状态”“IP地址”“当前报警代码”（例：E-732 = 转盘编码器Z相信号丢失）；
- 若HMI彻底无响应：打开PLC编程软件（如TIA Portal、GX Works2），用USB/PPI电缆直连——不下载程序，只监控！
→ 打开“在线监控” → 锁定以下5个关键寄存器（我们修过的87%锁死，问题就藏在这5个信号里）：
🔸 M100.0：急停回路状态（1=正常，0=断开）
🔸 I0.3：原点传感器信号（1=已触发，0=未到位）
🔸 DB10.DBX2.0：安全光幕输出（西门子常用地址，值为1才允许启动）
🔸 Q0.7：主电机使能信号（1=已授权，0=被锁）
🔸 VW100：气压开关模拟量（＜3000=气压不足，系统拒动）
🔍 速捷“三秒定位法”：
- 看到 M100.0 = 0？→ 直奔急停回路查端子排氧化、安全继电器线圈电压；
- 看到 I0.3 = 0 但转盘明明在原点？→ 拿纸巾擦原点光电开关镜头，再用手电筒照着看是否亮红点；
- 看到 DB10.DBX2.0 = 0？→ 不修PLC，立刻检查光幕对射是否偏移、环境是否有强反光；
- 看到 Q0.7 = 0？→ 查伺服驱动器面板，看是否有 ALM 31（编码器通信错误）或 ALM 21（过载）；
- 看到 VW100 < 3000？→ 关掉墨泵，听气路三联件——有“嘶嘶”漏气声？拧紧气管快插接头。
💡 速捷小剧场：
有次帮绍兴一家数码印花厂抢修，HMI报 E-409（网版升降超时），二级响应查到 Q0.7 = 0，以为伺服坏了。结果跑到现场一盯伺服面板——显示 ALM 16（抱闸未释放）。拆开气缸一看：抱闸电磁阀插头松了半截… 插紧，开机，走人。全程2分18秒。
2.3 三级响应：模块化隔离排查（像拆乐高一样拆故障，不碰无关模块｜耗时 ≤ 90秒）
若前两级仍无法解锁？说明问题已“扎根”某个子系统。此时请切换模式：从“系统医生”变成“模块猎人”——我们不全线排查，只做三段式“靶向测试”：
🎯 ① 主电机 & 转盘定位单元（30秒）
- 断开转盘电机动力线（留编码器线！）；
- 在HMI或PLC软件中，手动发出“正转1圈”指令（不带负载）；
- ✅ 电机空转平稳 + 编码器脉冲计数准确 → 问题在机械侧（导轨/链条）；
- ❌ 电机抖动/报警/不动 → 伺服驱动器或电机本体故障，暂停，进维修通道。
🎯 ② 网版升降气缸 & 墨泵系统（30秒）
- 手动拨动气缸手动阀（三联件旁那个小拨杆），听气缸是否“噗”一声升降顺畅；
- ✅ 升降顺滑 → 检查电磁阀线圈电阻（应为≈2.3kΩ），测控制信号是否到达；
- ❌ 卡滞/漏气 → 清洁气缸导向套、更换密封圈（速捷备件库常备此件，泉州24h达）；
- 墨泵单独上电测试：听泵体有无规律嗡鸣（无鸣=电机坏/保险熔断；鸣但不出墨=单向阀堵塞）。
🎯 ③ 安全链终极验证（30秒）
- 拆下安全继电器输出端子（如PNOZ X1的13/14脚），用万用表通断档短接；
- ✅ 短接后设备能启动 → 100%确定安全回路某处虚接（重点查地坑急停盒、旋转门限位开关）；
- ❌ 短接仍不动 → 回溯2.2级，重新核对PLC安全输入点（I0.0~I0.7）物理状态。
💡 速捷硬核彩蛋：
我们给合作客户定制过一张《三级响应速查贴纸》，巴掌大，贴在电控柜内侧——上面只有三行字：
> 🔹 转盘不动？先断动力线，空试伺服。
> 🔹 网版不升？拨手动阀，听气声，再测阀电阻。
> 🔹 安全灯不灭？短接继电器输出，立判回路生死。
> （附赠一句：“修之前，拍张当前HMI报警照——它比你的记忆更靠谱。”）
✅ 本章结语：
所谓“5分钟应急”，不是靠运气快，而是靠响应有层级、判断有依据、动作有边界。
一级保安全，二级抓线索，三级定靶心——
您不是在修一台机器，是在和它的控制系统，进行一场冷静、高效、彼此尊重的对话。
下一站，我们将掀开《预防性维护与智能化防锁死策略升级》的底牌——
不是教您“等它坏了再修”，而是帮您把故障，扼杀在它刚冒出“想锁死”的念头之前。
（预告：里面藏着我们给恒安纸业部署的“振动预警魔盒”，以及给比亚迪产线写的“参数一键回滚”脚本——真·防患于未然。）
——晋江速捷自动化科技有限公司｜泉州出发，全国抵达｜修得快，更修得透
各位老师傅、设备主管、产线技术负责人——
如果上一章教您的是“病人突发心梗，怎么黄金5分钟急救”，
那这一章，我们要一起干件更酷的事：
给椭圆形全自动印花机，配一位24小时不眨眼的“数字家庭医生”+一套会自我纠错的“神经反射系统”。
不是玄学，不是画饼。
是速捷在泉州车间里陪恒安纸业调了3个月振动曲线、在比亚迪产线写废7版回滚脚本、在中国烟草某厂把12台老PLC集体“升维”后，攒出来的实战防锁死手册。
核心就一句大白话：
> 真正的高效，不是修得快，而是——让它根本不想锁。
3.1 日常点检清单：别再靠“手感”和“经验”，让每项检查都有“刻度”
很多老师傅说：“我摸摸导轨就知道润不润滑。”
我们信——但产线不能只靠一个人的手感扛全年。
当夜班小哥没擦光电开关、新来的电工拧松了接地螺栓、夏天湿度大导致抱闸响应慢了80ms……这些“小到看不见”的偏差，就是锁死前最后那根稻草。
✅ 速捷定制《椭圆印花机10分钟晨检表》（已落地237家客户，故障率平均下降61%）：
| 检查项 | 标准值/状态 | 工具建议 | 失效后果提示 |
|-----------------|-----------------------------|------------------|--------------------------|
| 导轨润滑度 | 表面油膜均匀，无干涩刮痕 | 目视+手指轻划 | 转盘定位漂移 → 原点丢失 → 运动程序报E-701 |
| 光电开关镜片 | 无水渍、粉尘、油雾附着，红光稳定可见 | 手电筒+无绒布 | 光幕误触发/原点信号丢失 → 安全回路反复断开 |
| 接地电阻 | ≤4Ω（潮湿环境≤2Ω） | 接地电阻测试仪 | PLC通信抖动、HMI随机黑屏、伺服偶发ALM 31 |
| 伺服抱闸响应时间 | 从断使能→抱闸动作 ≤120ms | 示波器测抱闸线圈电压波形 | 转盘停稳后微晃 → 网版错位 → 墨迹重影或撞机 |
| 气路三联件排水杯 | 无积水，油雾器滴油量≥1滴/分钟 | 目视+计时器 | 气缸动作迟滞 → 升降超时报警E-409 → 系统挂起 |
📌 速捷执行铁律：
- 这张表不贴墙上，贴在操作员手机备忘录首页（我们提供可编辑Excel+微信小程序打卡版）；
- 每次点检拍3张图：导轨油膜、光电开关镜头、接地端子——自动同步至企业微信工作台，留痕可溯；
- 漏检3次？系统自动推送维修工单给设备主管（不是警告，是提醒：“您负责的这台机，已有2项超期未检”）。
💡 真实案例：
晋江一家老牌纺织印花厂，过去每月平均锁死2.3次。上线此清单后第1周，点检员发现3台机的抱闸响应时间均达145ms（超标！），速捷现场用示波器抓波形，定位为伺服驱动器制动参数被误调。批量复位后，连续7个月零锁死——老板笑着把点检表印成A3海报，挂在车间入口：“这比考勤表还重要。”
3.2 预测性维护机制：给关键部件装上“体温计”和“心电图”
“坏了再修”是消防队，“预判要坏”才是天气预报员。
我们在转盘主轴轴承旁贴过温度传感器，在墨泵电机外壳埋过振动探头，在伺服驱动器散热片下塞过热流密度模块……
然后把数据喂给一个巴掌大的边缘计算盒子——它不联网云平台，就在电控柜里安静运行，只做一件事：
看趋势，不看瞬时值；发预警，不发警报。
🔧 速捷“三阶预警”逻辑（已部署于17个行业头部客户）：
- 黄灯预警（温和提醒）：
→ 轴承温度72h内持续上升＞3℃/天；
→ 振动加速度RMS值连续3班次上涨＞15%；
→ 系统自动弹窗：“转盘主轴轴承建议本周润滑，当前温升速率异常”。
- 橙灯预警（需介入）：
→ 温度达85℃且上升斜率未减；
→ 振动频谱出现2倍频谐波（典型轴承外圈缺陷特征）；
→ 自动推送《润滑作业指导书》PDF+短视频链接，并锁定下周保养排程。
- 红灯预警（立即停机）：
→ 温度突破95℃ + 振动突增＞50%；
→ 边缘盒直接切断主电机使能信号，同时向设备主管手机发语音播报：“XX线转盘轴承疑似失效，请立即停机检查”。
📡 为什么不用“上云”？
因为产线最怕的不是故障，是网络延迟导致误判。
我们的边缘盒只做本地实时分析（毫秒级响应），所有原始数据加密存本地SD卡，仅将结构化预警摘要（非原始波形）定时上传云端——既保安全，又留追溯。
💡 恒安纸业彩蛋：
他们产线上有台服役8年的椭圆机，我们给加装了这套系统。去年10月，边缘盒提前3天预警“网版升降气缸电磁阀线圈老化”，更换后，避免了一次因阀体卡滞导致的整线停摆。老板说：“这钱花得比买台新PLC还值——它让我知道，哪台设备明天可能‘感冒’。”
3.3 系统级优化建议：不是换零件，是给整套控制系统“装大脑”
预防性维护管“硬件衰老”，智能化防锁死，要动“软件神经”。
我们不推荐您盲目换掉还在服役的西门子S7-1200——但可以给它装上三样“隐形升级包”：
✅ 包1：自恢复型运动控制器（替代传统PLC+运动模块组合）
- 它能做什么？
当转盘因编码器干扰短暂失步，传统PLC会报错停机；而它自动执行“微调补偿”——在±0.1°范围内动态修正位置，不中断印刷节拍；
若HMI死机，它仍通过硬接线维持基础定位逻辑，确保转盘安全归零；
支持“双核冗余校验”：主核运算，副核实时比对，一旦偏差＞阈值，秒切备用通道。 - 速捷适配品牌：倍福CX系列、研华UNO-2174A、汇川IVC5（国产高性价比之选）。
✅ 包2：双冗余安全回路（物理级保险）
- 传统做法：急停按钮→安全继电器→PLC输入点→程序判断→切断输出。
- 速捷方案：
🔹 第一路：传统路径（PLC逻辑控制）；
🔹 第二路：独立安全PLC（如皮尔磁PNOZmulti2）直连驱动器STO端口，绕过主PLC，硬线切断伺服使能；
→ 两路任一触发，即刻停机；两路同时失效概率＜10⁻⁸/年。 - 效果：彻底杜绝“PLC死机却无法停机”的致命风险——这是中国烟草验收必检项。
✅ 包3：远程运维接口 + 参数一键回滚（给工程师装上“时光机”）
- 不是远程桌面！ 是速捷开发的轻量级协议桥接模块：
🔸 支持手机扫码直连（无需开放公网IP，走4G专网隧道）；
🔸 可查看实时寄存器、下载当前运行参数、比对历史版本；
🔸 最关键的“一键回滚”按钮：点一下，3秒内将PLC程序、HMI画面、伺服参数全部还原至上周五10:00的备份状态（自动校验MD5，拒绝错误覆盖）。 - 谁在用？
比亚迪多条产线已启用——工程师在东莞办公室，远程帮合肥工厂10分钟解决参数误改导致的网版错位；
泉州某印花厂夜班遇到锁死，值班员拍照发群，速捷工程师远程点“回滚”，产线重启，订单没耽误。
✅ 本章结语：
预防性维护，不是增加工作量，而是把“救火”的力气，换成“造防火墙”的智慧；
智能化防锁死，不是堆传感器，而是让机器学会“咳嗽一声就吃药”，而不是等它高烧40℃才送医。
您不需要一夜之间推倒重来。
速捷的升级路径很务实：
🔹 今天：贴一张晨检表，教会操作员拍3张图；
🔹 下周：在转盘轴承旁加一个温度探头，接进现有电控柜；
🔹 下季度：用一次“参数一键回滚”，体验什么叫“后悔药真有效”。
真正的自动化，不是机器多聪明，而是——它出问题前，您已经知道它想说什么。
（下章预告：《PLC解密实操指南｜当原厂密码丢了、程序没了、老师傅退休了，我们怎么把“黑盒”变“透明盒”》——含速捷独家“反向逻辑重建术”，曾帮停产十年的老印染厂复活整套控制系统。）
——晋江速捷自动化科技有限公司｜成立于2017年12月，扎根泉州晋江，服务全国超10000+自动化案例，包括比亚迪、中国烟草、恒安纸业等龙头企业｜我们修设备，更修信任
