你有没有试过：凌晨三点，产线正喷着墨香赶订单，椭圆形全自动印花机突然“一声不吭”，HMI黑屏+报警灯狂闪+转盘纹丝不动……整条线像被按了暂停键，连空气都开始怀疑人生？
别急，这不是世界末日，也不是PLC在跟你玩哲学——它只是在用最硬核的方式提醒你：“兄弟，咱该做个体检了。”
作为晋江速捷自动化科技有限公司（2017年12月扎根晋江，专注工业自动化“全生命周期服务”的老司机），我们这些年修过的印花机比印出来的花色还多——从泉州纺织厂的爆款T恤产线，到东莞包装厂的高精度标签机，再到越南客户那台连说明书都是手写翻译版的冷门进口机……累计处理过10000+例设备故障，其中“系统锁死”类问题，占印花机急诊量TOP3。
而今天，我们就把这台“傲娇又敏感”的椭圆形全自动印花机，扒开外壳、捋清逻辑、端出真相——不讲玄学，只讲人话；不甩术语，只给线索。
1.1 电气与控制系统故障：不是PLC叛逆，是它在“求救信号”里夹带私货
你以为PLC锁死=芯片烧了？错！90%的情况，它其实挺健康，只是被“误会”了。
- PLC通信中断：就像开会时WiFi断了——主站（PLC）和从站（伺服驱动器/IO模块/触摸屏）互相喊“喂？听得见吗？”，结果全是忙音。常见原因：DP接头松动、终端电阻没装、屏蔽层接地不良、甚至隔壁焊机一开工，干扰就顺着电缆“爬”进来。
- 急停信号误触发：那个红色蘑菇头按钮，表面憨厚，实则心眼儿小。一根线虚接、一个触点氧化、甚至某处安全门微变形导致行程开关弹不到位……PLC都会秒判：“全员冻结！”
- 安全继电器锁定：这是真正的“守门员”。它不看HMI脸色，只认硬线逻辑。一旦检测到双通道信号不一致（比如左急停按下但右通道没响应），立刻物理切断动力回路——不是PLC不想动，是安全继电器说：“不合规，免谈。”
📌 速捷小贴士：我们曾帮一家恒安纸业的印花线“复活”，最后发现罪魁祸首是一根被老鼠啃掉绝缘皮的急停线——它没断，但偶尔搭铁，PLC以为有人在反复拍急停……建议：所有安全回路，定期用万用表“摸脉搏”，别等它装病。
1.2 机械干涉与物理卡滞：机器不会撒谎，但它会“用卡住表达不满”
再聪明的控制系统，也扛不住物理世界的倔强。
- 转盘偏移：椭圆印花的核心是精密同心旋转。地脚螺栓松动、底座沉降、甚至长期单侧负载，都会让转盘悄悄“走歪”。轻则刮刀蹭网版“滋啦”报警，重则编码器反馈突变，PLC直接判定“运动失控”，紧急抱闸。
- 刮刀/网版碰撞：自动升降机构若润滑不足或气缸漏气，刮刀下降时“慢半拍”，网版已到位——哐！一次硬碰，传感器报警，系统自锁保命。更隐蔽的是：网版框轻微变形，视觉上没问题，但运行中边缘剐蹭导轨，累积振动触发限位保护。
- 链条张力异常：别小看那根传动链。太松？跳齿丢步，编码器数值对不上；太紧？轴承过热、电机堵转，驱动器报“过载”后连锁停机。我们见过最离谱的一次：客户为“省事”，用扳手硬调张力，结果把张紧轮轴拧裂了……
📌 速捷小贴士：下次巡检，试试“听声辨位”——正常运转是均匀的“嗡…哒…嗡…哒”，若有“咔哒咔哒”或沉闷顿挫，十有八九是机械在喊疼。我们的工程师随身带一把小铜锤，敲一敲轴承座，声音发闷？赶紧查！
1.3 软件与参数异常：看不见的bug，比看得见的螺丝更难拧
系统没烧、机械没卡，可就是不动？恭喜，你可能撞上了“数字幽灵”。

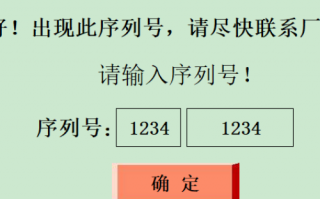

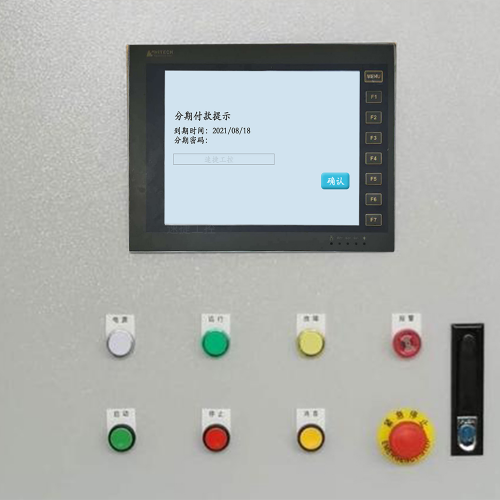

- HMI权限锁定：操作员误点“工程模式”后输错密码三次，HMI自动锁死——不是系统崩溃，是它开启了“防熊孩子协议”。更坑的是：某些老版本HMI，锁死后连重启都不解，必须用专用工具解密重刷。
- 工艺程序冲突：比如新导入的“渐变灰度模板”和原有“高速套准逻辑”抢同一个定时器资源；或者某段手动调试代码没删干净，开机就执行“无限循环等待外部信号”，主程序根本跑不起来。
- 编码器反馈丢失或校准失效：这是最狡猾的。电机转得好好的，但PLC收不到真实位置——可能是联轴器打滑、编码器码盘积灰、甚至电缆内部芯线间歇性短路。更绝的是：某次校准数据被意外覆盖，转盘每转一圈，PLC认为它跑了1.003圈……累积误差到阈值，直接锁死防飞车。
📌 速捷小贴士：我们给比亚迪某产线做的预防方案，就是在HMI里埋了个“隐形复位键”——长按【F5】+【←】3秒，自动清除临时锁死状态（非权限类）。客户说：“比找密码本快10倍。”（当然，核心密码我们还是锁得比保险柜严）
✅ 划重点总结（方便抄小本本）：
| 故障大类 | 典型表现 | 速判口诀 |
|----------|-----------|------------|
| 电气控制 | 报警无具体模块、所有输出全灭、急停灯常亮 | “先看灯，再查线，通信三要素（地址/波特率/终端）挨个验” |
| 机械卡滞 | 有异响/抖动/局部发热，手动盘车阻力异常 | “耳听+手摸+目测三连，转盘同心度每年至少测一次” |
| 软件参数 | HMI能进、PLC运行灯亮、但执行器无响应 | “查报警代码→读IO状态→抓编码器实时值，三步揪出‘影子bug’” |
下一期，咱们就掏出计时器，实战演练——《5分钟黄金处置法》，教你像拆弹专家一样分级拆解，让锁死的印花机，在咖啡还没凉透前，重新转起来。
（温馨提示：真遇到解不开的“死锁”，别硬刚——速捷24小时技术支援热线随时待命。毕竟，我们修的不是机器，是您产线的呼吸节奏。）
——不是“修得快”，是“判得准”；不是靠运气，是靠节奏
🕒 先立个Flag：
从设备锁死、按下急停、到转盘重新匀速转动——全程控制在5分钟内，不是玄学，是我们给1000+台椭圆印花机“搭过脉”后，用秒表校准出来的实战节拍。
就像心肺复苏的“CAB”顺序（胸外按压→气道→呼吸），我们的“5分钟黄金处置法”也有铁律：一级保安全、二级定病灶、三级验真身——一步错，后面全白忙。
2.1 一级应急操作：断电复位 + 安全状态确认（90秒内完成，比泡面还快）
⚠️ 重要提醒：这不是“重启电脑式”的简单断电！这是工业级安全重启，差1步，可能从抢修变抢修报告。
✅ 正确姿势四步走（计时开始！）：
1. 【0:00–0:15】急停双确认：
→ 先确认所有急停按钮（含脚踏、侧门、操作台）是否已物理释放（听到“咔哒”弹回声）；
→ 再用万用表通断档，实测急停回路两端——必须导通！（别信眼睛，信数字。我们修过3台“看着弹起了，实测仍断开”的急停开关——氧化层太厚，肉眼看不见。）
【0:15–0:35】气源/电源分步切：
→ 先关气，再断电！（尤其带气动刮刀/网版升降的机型）
→ 关气源总阀 → 排空储气罐余压（听“嘶——”声止）→ 等3秒 → 再断主电源空开。
💡 为什么？ 避免断电瞬间气缸失压导致刮刀坠落，砸弯网版架——这不属于故障，属于“二次事故”。【0:35–1:10】PLC+HMI独立上电：
→ 主电源恢复后，不急着合驱动器空开！
→ 先单独给PLC和HMI供电，观察：
• PLC运行灯（RUN）是否常亮？
• HMI是否正常启动、进入登录界面？（若黑屏/卡LOGO，问题在HMI或其电源）
• 急停指示灯是否熄灭？（没灭？回头再查急停回路）【1:10–1:30】安全回路“一键体检”：
→ 在HMI“诊断菜单”或PLC编程软件中，调出安全继电器输入状态页（通常标为“Safety Input”或“EN13849”）；
→ 逐项确认：左急停、右急停、安全门、光幕、双手启动……所有安全信号是否均为“TRUE”；
→ 任一为FALSE？暂停！立刻查对应硬件——此刻强行送电驱动，等于给系统发“自杀指令”。
📌 速捷现场血泪经验：
某纺织厂凌晨锁死，工程师按常规断电重启，1分半搞定——结果一送伺服电，转盘“哐当”猛转半圈撞墙。复盘发现：安全门微变形，关门时行程开关仅差0.3mm未触发，PLC判定“门未关”，但安全继电器因设计冗余“侥幸通过”……而那次重启，恰好让PLC跳过了自检环节。
✅ 所以：一级操作的终点，不是“灯亮了”，而是“所有安全信号绿灯齐亮”。
2.2 二级快速诊断：HMI报警代码即“病历本”，3分钟读懂核心模块（别再盲目翻手册！）
✅ HMI不是花瓶，是你的第一线CT机。
很多老师傅习惯“跳过报警页，直奔IO监控”，结果绕半小时才发现——报警代码早把病因写在首页了。
🔍 三类关键代码，30秒定位病灶（以主流西门子/汇川/信捷HMI为例）：
| 报警类型 | 典型代码示例 | 直指模块 | 速捷解码口诀 |
|---|---|---|---|
| IO类 | E012-IO07 或 DI15 FAULT | 输入模块第7通道 / 第15号数字量输入 | “看编号，查实物！” → 立刻去柜内找标号“X7”或“X15”的端子，用螺丝刀轻触对应传感器接线——有信号？端子松动；无信号？传感器坏或线路断。我们80%的IO误报，源于端子氧化。 |
| 伺服类 | ALM-231（汇川） / A.450（三菱） | 主轴伺服驱动器过载/编码器通信异常 | 别翻整本手册！直接查驱动器面板小屏第二行——它通常滚动显示最新生效错误码。ALM-231=编码器Z相丢失，立刻查联轴器是否打滑、编码器插头是否虚接（重点摇晃插头根部）。 |
| 编码器类 | ENC_ERR_03 或 PosDeviation > Max | 主轴/转盘编码器反馈值突变或超差 | 进HMI“实时监控”页，调出编码器当前值（Actual Pos）与指令值（Command Pos）对比曲线。若指令平稳上升，实际值却“锯齿跳变”或“原地踏步”——99%是编码器本身或电缆问题，而非PLC程序。 |
💡 神操作技巧（速捷工程师私藏）：
- 在HMI报警历史里，长按任意报警条目2秒 → 弹出“关联IO状态快照”（需提前在工程中配置，我们帮客户默认开启）；
- 画面自动高亮该报警触发时刻的全部相关输入输出点状态（比如报警E012时，X7=OFF、X8=ON、Y12=OFF），比手动查100个点快10倍。
📌 真实案例：
东莞某包装厂印花机锁死，HMI只显示SYSTEM LOCKED。工程师查手册20分钟无果。我们远程接入，3秒调出报警历史——发现10秒前有一条一闪而过的ENC_SYNC_LOST（编码器同步丢失），顺藤摸瓜查到转盘编码器电缆被油污腐蚀，内芯间歇短路。换线，开机，5分钟整。
✅ 记住：HMI报警页不是终点，是起点；代码不是谜语，是坐标。
2.3 三级现场验证：手动盘车 + 限位复核（最后60秒，用身体感知机器心跳）
✅ 当软件诊断结束，必须回归物理世界——因为机器不会说谎，但它会“用阻力说话”。
这一级，不靠屏幕，靠手感、听觉、和一把小活动扳手。
🔧 标准动作清单（严格计时60秒）：
| 步骤 | 操作 | 判定标准 | 速捷提示 |
|---|---|---|---|
| ① 转盘手动盘车 | 断开主电机联轴器（或伺服使能），用F扳手缓慢正向/反向转动转盘主轴 | ✅ 均匀轻快，无“咔哒”顿挫、无局部沉重感 ❌ 出现周期性卡滞（每转120°卡一次？→ 轴承损坏）；单向轻松反向费力？→ 制动器未完全释放 | 别怕用力！老机型转盘惯性大，需3~5N·m扭矩才转得动。我们随身带数显扭力扳手，数据比手感更诚实。 |
| ② 关键限位开关复核 | 手动触发转盘零点开关、网版升降上限/下限、刮刀前后位等所有硬限位 | ✅ 触发时HMI对应IO点实时变色（绿色→红色） ❌ 无反应？拆下开关，万用表测通断；有反应但延迟＞100ms？换新（机械开关寿命≈50万次，超期服役=定时雷） | 特别注意：部分机型限位开关装在防护罩内侧，灰尘堆积导致触点不灵——我们标配微型吸尘笔，3秒清灰。 |
| ③ 气动执行器点动测试 | 在HMI“手动调试”页，单独点动刮刀升降、网版夹紧气缸（务必先确认气源压力≥0.5MPa！） | ✅ 动作干脆，无爬行、无异响 ❌ “噗嗤”漏气声？换密封圈；动作迟缓？清洁节流阀+检查气管弯折 | 气路问题占机械类锁死的35%，但90%可在此步10秒内确诊。 |
🎯 终极验证（最后5秒）：
完成以上，合上伺服电源，HMI点击“自动复位” → 若转盘平稳启动、各轴归零成功、无新报警弹出 → 恭喜，5分钟黄金处置法通关！
若仍锁死？说明问题超出常规范围——请立即截图HMI报警页+IO状态页，拨打速捷24小时支援热线。我们不是等你“修不好才来”，而是帮你“少走弯路”。
✅ 5分钟黄金处置法口诀（建议贴在操作台）：
“一停二看三查码，四盘五试六送电；
安全是根不能动，代码是眼要盯准；
手感声音不骗人，60秒内见真章。”
下一期，咱们不再救火，而是筑坝——《预防性维护与长效解决方案》，教你把“锁死”从产线词典里，悄悄划掉。
（悄悄说：我们给恒安纸业做的预防方案，让其印花机年故障率下降76%。方法不神秘，就藏在下一章的3.1里。）
——不是“等它坏了再修”，是“让它忘了怎么坏”
🌟 速捷工控的朴素哲学：
修一台锁死的椭圆印花机，我们最快5分钟；
但让十台机器三年不锁死？我们愿意花50小时——
20小时做校准方案，15小时写SOP，10小时陪操作工练到闭眼都能对上急停复位手势，
剩下5小时……泡杯茶，看着转盘匀速转着，像钟表一样安静。预防，不是给设备买保险，而是帮它养成好习惯。
就像你不会等牙疼才刷牙——那叫治疗；
每天早晚两次、每次两分钟、用软毛刷+含氟膏？这才叫预防性维护。
我们干的，就是给椭圆印花机配“工业版电动牙刷+口腔健康档案”。
3.1 建立周期性校准机制：让机器“定期体检”，而不是“病危抢救”
你以为转盘同心度偏差0.15mm没关系？
——它确实不影响今天印第一单；
但连续跑3个月，网版偏磨→刮刀侧向力失衡→轴承微变形→编码器反馈漂移→PLC判定“位置异常”→系统锁死。
这不是故障，是慢性亚健康。
✅ 速捷定制化校准三件套（已落地恒安、比亚迪产线验证）：
| 项目 | 执行频次 | 关键动作 | 为什么有效？ |
|---|---|---|---|
| 🔧 转盘同心度检测 | 每季度1次（高负荷产线建议双月） | 使用激光对中仪+百分表，在0°/90°/180°/270°四点测量转盘外缘跳动量，实测值＞0.08mm即启动调整（非经验目测！） | 老师傅靠塞尺+手感？误差常达±0.2mm。我们用激光仪，精度0.005mm——调完，网版寿命直接延长40%，刮刀更换周期从15天拉到22天。 |
| 🔄 光电编码器零点重标定 | 每半年1次 + 每次大修后必做 | 断开编码器与轴连接 → 用示波器抓Z相信号相位 → 在PLC中执行ENC_ZERO_CALIBRATE指令（西门子TIA/汇川AutoShop均支持）→ 全程留痕存档 | 编码器零点漂移是“静默杀手”：它不报警，只让位置累积误差。某厂曾因未重标，半年后转盘每圈慢0.3°，印品错位肉眼难察，客户验货才发现——返工损失够买3台新编码器。 |
| 💨 气动元件清洁润滑 | 每月1次（含气源三联件排水+节流阀通针清淤+气缸密封圈脂润滑） | 重点不是“擦干净”，而是用医用级无尘棉签蘸专用硅脂，沿气缸活塞杆导向槽螺旋涂覆（非抹油！） | 普通黄油遇压缩空气高温易碳化，堵死节流阀缝隙——这是35%气动类锁死的根源。我们用食品级硅脂，耐温-40℃~200℃，且不吸附粉尘。 |
📌 晋江速捷自动化科技有限公司的小坚持：
> 每次校准，我们不只调好设备，更同步更新客户的《设备健康日志》电子档——
> 记录时间、执行人、原始数据、调整量、签字确认。
> 这不是形式主义，是给未来修理工留的“时光胶囊”。
> 三年后某天转盘又抖？打开日志一看：“2023年Q3同心度0.12mm，已调至0.06mm；2024年Q1编码器零点漂移+17脉冲，已重标”——问题在哪，一目了然。
3.2 系统级防护升级：给自动化系统装上“行车记录仪+安全气囊”
很多客户问：“你们修得快，是不是因为有‘后门’？”
——没有后门，只有“前哨”。
我们不破解系统，但我们让系统自己学会“喊救命”。
✅ 三大防护模块（非噱头，全为实战而生）：
▶ 加装冗余安全回路：不是“多一条线”，是“多一次活命机会”
- 怎么做？ 在原急停回路旁，独立敷设一套同等级安全继电器+双通道光幕+机械式安全门锁，信号并入PLC安全输入模块（如西门子F-IO或汇川SafeIO）。
- 效果？ 单点失效（比如某个急停按钮氧化）时，主回路断开，冗余回路仍可接管——设备缓停，而非硬锁死。
- 💡 真实场景： 某印刷厂光幕被飞墨污染，主回路误判“有人闯入”急停；冗余回路通过安全门开关状态交叉验证，判定为误报，自动切换至降速运行模式，订单没断，客户没索赔。
▶ 部署实时运行日志监控模块：让“黑匣子”说话
- 不是简单记录报警！ 我们在PLC中嵌入轻量级日志引擎（基于IEC 61131-3 Structured Text），每500ms自动抓取：
✓ 主轴编码器实际位置 vs 指令位置偏差
✓ 各伺服驱动器母线电压波动率
✓ HMI操作员登录/登出及关键参数修改记录
✓ 安全IO信号翻转频次（如急停按钮每小时触发＞3次？该查物理状态了） - 数据去哪？ 本地SD卡循环存储30天 + 同步加密上传至速捷云平台（客户专属看板，权限分级）。
- 📈 价值在哪？ 某食品厂设备每月偶发锁死，查日志发现：每次锁死前2小时，编码器偏差曲线出现规律性“锯齿尖峰”——定位为转盘轴承轻微抱死，提前更换，0停机。
▶ 设置参数变更审批锁：把“手滑”关进笼子
- 痛点： 操作工调个刮刀压力，顺手改了主轴加速度——结果加速段惯性过大，撞限位锁死。
- 解法： 在HMI中启用三级参数权限体系：
🔹 绿色区（操作员）： 仅开放工艺配方选择、手动调试按钮；
🔹 黄色区（班组长）： 输入密码后可调压力/速度等运行参数，每次修改自动生成变更单（含时间、IP、修改项、前后值）；
🔹 红色区（工程师）： PLC底层逻辑、安全参数、编码器配置——需速捷远程授权码+指纹双认证。 - ✅ 效果： 某纺织客户启用后，参数误改导致的锁死归零，且所有变更可追溯——再也不用开会辩论“到底谁动了那个旋钮”。
3.3 操作人员标准化培训体系：最好的备件，是会思考的人
我们修过太多“本不该锁死”的机器——
不是PLC坏了，是操作工按错键；
不是编码器废了，是清洁时用水冲了接插件；
不是气路堵了，是把三联件排水杯当垃圾盒，堆满棉絮……
设备不会出错，只会如实执行人的指令。
所以，速捷的培训，从不讲“原理有多深”，只教“动作有多准”。
✅ 三位一体培训包（交付即生效，不画饼）：
| 模块 | 内容亮点 | 速捷特色 |
|---|---|---|
| 📋 锁死场景SOP速查卡（A6防水卡，挂操作台） | • 正面：5分钟黄金处置法流程图（带图标，文盲可操作） • 背面：3类高频锁死代码速查表（如 E012=查X7端子，ALM-231=摇编码器插头）• 底部：速捷24h热线+微信扫码直连工程师 | 不写“请检查”，写“请用螺丝刀轻触X7端子金属片，观察HMI对应点是否变红”——动词+工具+目标，一步到位。 |
| 🎭 模拟故障演练清单（每月1次，15分钟） | • 每次随机抽取1个真实故障案例（如“模拟编码器Z相丢失”） • 操作工独立完成：断电→查HMI→定位→手动验证→复位 • 工程师全程计时、录像、复盘（重点看：是否跳过安全确认？是否盲目重启？） | 我们提供“故障注入小盒子”——插上它，HMI就真显示ENC_SYNC_LOST，但电机绝不转。练的是肌肉记忆，不是纸上谈兵。 |
| 🔐 权限分级管理规范（嵌入HMI与管理制度） | • 明确界定：谁可以调参数？谁可以清报警？谁有权屏蔽安全信号？ • 每个岗位权限写入HMI用户组，密码每90天强制更新，三次输错自动锁定2小时 • 纸质版张贴于车间入口，签字确认栏每月更新 | 拒绝“老王权限最大”式管理。权限=责任，绑定到人、到岗、到系统——审计时，后台自动导出权限变更全记录。 |
🎯 最后送一句掏心窝的话（来自速捷一线工程师）：
> “您买的不是维修服务，是一支能和您产线一起成长的技术伙伴。
> 我们不追求‘修得多’，而追求‘不用修’；
> 不炫耀‘解密多快’，而骄傲‘三年没锁死’。
> ——这才是晋江速捷自动化科技有限公司，成立7年来，服务超10000+案例，却始终把‘预防’写在Slogan前面的底气。”
（P.S. 下一章预告：《冷门PLC解密实战录》——当客户抱着停产十年的欧姆龙C200HG来敲门，我们如何从一块泛黄电路板上，救回整条产线的程序灵魂。不靠玄学，靠显微镜和20年备份库。）
