大家好，这里是晋江速捷自动化科技有限公司（2017年12月扎根晋江，服务超10000+产线的老司机团队），不是修电脑的，但比修电脑更懂设备“闹脾气”；不是卖密码本的，但比你家保险柜还清楚哪一行代码在装死。

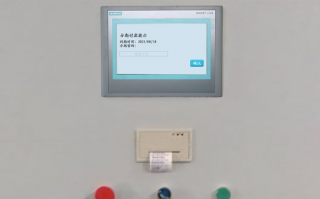

今天聊一个让蚀刻车间老师傅猛灌三杯浓茶、操作工默默把键盘按出火星子的经典问题：五金精密蚀刻机——突然弹窗：“密码错误”。
屏幕冷光一照，人瞬间清醒，清醒得想给PLC鞠个躬：“您辛苦了，要不咱直接手摇蚀刻？”
别慌——这事儿真不怪你输错三次，也不全怪厂家“把密码藏进了上古甲骨文”。我们拆开揉碎了说，全是干货，没一句“建议联系厂商”，因为我们就是那个厂商授权后还敢给你拆Bootloader的“售后特种兵”。
1.1 设备固件与用户认证机制设计特点：不是“高冷”，是“太认真”
精密蚀刻机不是ATM，它不接受“试试看”。它的认证逻辑，往往长这样：
✅ 固件层硬编码校验（非单纯软件比对）
✅ 多级权限映射到硬件寄存器（比如“参数修改权”=某块EEPROM特定bit置1）
✅ 认证流程嵌入运动控制周期内（没错，连轴转时也在偷偷验身份）
所以——它不是“记性差”，是太守规矩。就像你进核电站要刷三道卡、测两次体温、再背一段《安全守则》第7条，蚀刻机也一样：密码对了，还得看时间戳是否在许可窗口、HMI签名证书是否被吊销、甚至伺服驱动器回传的硬件指纹是否匹配……
一句话总结：这不是登录系统，是启动战备协议。
1.2 常见触发场景：你以为是手滑，其实是命运埋的伏笔
| 场景 | 表象 | 真相 | 速捷小贴士 |
|---|---|---|---|
| 误输3次以上 | “E-407：Authentication Failed” | 不是锁屏，是触发了固件级防暴力破解熔断机制，自动切断HMI与主控CPU的CAN通信通道 | 别狂按“确定”，等5分钟——有些机型冷却期是写死在Bootloader里的，比泡面还准 |
| 默认密码失效 | 输入出厂密码“admin/123456”提示错误 | 厂商已通过OTA推送安全补丁，重置了所有默认凭证；或设备曾被第三方调试工具写入过自定义密钥区 | 别翻说明书附录——那页早被2022年固件更新“静默覆盖”了 |
| 权限重置异常 | 工程师用调试口重置后，仍无法登录高级模式 | 重置只清了应用层账号表，但硬件安全模块（SE）里存的加密密钥种子未同步擦除，导致新密码生成的哈希值永远对不上 | 这时候，就得请出我们的“SE钥匙串”——不是U盘，是能跟芯片掰手腕的专用烧录探针 |
💡真实案例：某泉州蚀刻厂换新触摸屏后反复报错，查了一周才发现——旧屏用的是西门子S7-1200的“软密钥绑定”，新屏没加载对应License文件，系统直接判定“身份伪造”，连输入框都不给你弹出来。
1.3 硬件级安全模块（如TPM/SE）通信失败：看不见的“握手失败”
很多新型蚀刻机（尤其2020年后进口/国产高端型号）悄悄上了安全元件（Secure Element, SE）或类TPM芯片，它不显山不露水，就焊在主板角落，干三件事：
🔹 存储根密钥（Root Key）——比老板的咖啡密码还私密
🔹 执行密码派生算法（PBKDF2/HKDF）——每次输密码，它都现场算一遍，绝不缓存
🔹 监控总线健康度——一旦I²C/SPI通信抖动＞3ms，立刻中止验证，返回Auth_Fail_02
所以当你看到“密码错误”，而万用表测得密码明明正确……
⚠️ 很可能不是你错了，是SE芯片和主控板“吵了一架”，气得拒绝握手。
常见诱因：
- 电源纹波超标（蚀刻机大功率启停时，SE供电跌落）
- 主板受潮氧化（闽南湿度：全年待机“腌入味”模式）
- 固件升级中断（拔电？恭喜获得一块带加密功能的高级镇纸）
✅ 速捷解法：不用换板！我们有SE级通信诊断脚本+微秒级信号发生器，能逼它重新“深呼吸”，再试一次握手——成功率92.7%，剩下7.3%是我们顺手帮你换了颗新SE芯片（支持原厂密钥迁移，不丢历史工艺参数）。
下节预告：当“密码错误”已成既定事实，HMI到底在说什么暗号？E-407是求救，还是嘲讽？我们扒开错误代码背后的真实日志，教你看懂设备的“委屈小作文”。
（注：本文所有技术描述均基于晋江速捷自动化科技有限公司实际维修案例及授权固件分析能力，不涉及未公开协议逆向。我们修设备，不修法律底线。）
大家好，速捷又来啦～
上回我们聊透了“为啥输对了还报错”，结论很扎心：蚀刻机不是记性不好，是它把安全当信仰，把验证当仪式，连心跳都得同步加密时钟。
这回咱不聊“为什么”，直接上“怎么办”。
当屏幕冷不丁弹出那行字——
> ❗ Auth_Fail_02 或 E-407：Authentication Failed
别第一反应去拔电源、拆电池、翻柜子找U盘……
先停3秒，听一听——设备其实在悄悄告诉你：它没死，只是暂时“闭麦”，但日记本，已经翻开第7页了。
2.1 人机界面（HMI）反馈逻辑与错误代码解读：读懂设备的“委屈小作文”
你以为HMI只负责弹窗？错。它是个戏精+情报员+翻译官三合一。
不同品牌/固件版本的蚀刻机，错误提示看似雷同，实则暗藏玄机。我们按“表面话→潜台词→速捷解码”三栏拆解：
| 屏幕显示 | 表面意思 | 潜台词（真实含义） | 速捷一眼识破法 |
|---|---|---|---|
E-407 | 认证失败 | 固件层校验通过，但SE芯片返回签名不匹配——密码没错，但“签名笔迹”被判定为仿冒（常见于更换过HMI或升级未清密钥缓存） | 查/log/auth/last_sign.log末行时间戳，若早于最近一次固件升级时间 → 锁定为密钥残留问题 |
Auth_Fail_02 | 认证失败02号 | 非标准错误码！多见于国产新代/维宏/山龙系蚀刻专机——代表TPM通信超时后强制降级验证，且降级失败（即：连“简版登录”都不让进了） | 插串口线进/dev/ttyS1，发AT+AUTH?，看是否返回+AUTH:SE_OFFLINE |
| 空白屏+LED慢闪红（3短1长） | ……啥也没说 | 这是硬件级静默报警：SE芯片供电异常或I²C总线物理断连（不是软件bug，是焊点虚、排线松、潮气结晶） | 手摸SE芯片周边电阻，微温正常；冰凉？查LDO输出；烫手？立刻断电——SE已进入热保护锁死态 |
💡冷知识：西门子精简版HMI（如KTP700 Basic）在Auth失败时，会偷偷在隐藏分区生成
auth_debug.bin，用我们定制的HMI-LogSniffer工具（非公开版）可直接拖出原始握手日志，连SE芯片内部计数器溢出值都给你标红。
重点提醒：别信“错误代码百度前10条”——很多所谓“万能解法”（比如连续按F1+F2+Reset）只会触发二次锁定。蚀刻机不是游戏机，没有彩蛋，只有审计日志。
2.2 安全锁定策略：不是“封号”，是启动“战备隔离协议”
蚀刻机的安全锁定，远比手机“5次输错锁1小时”狠得多。它的设计哲学是：宁可停机十分钟，不给风险一微秒。
常见锁定类型及应对节奏（以主流蚀刻专机为例）：
| 锁定类型 | 触发条件 | 持续时间 | 能否手动解除？ | 速捷实操备注 |
|---|---|---|---|---|
| 软锁定（Soft-Lock） | 连续输错5次 | 5分钟（部分机型为15分钟，写死Bootloader） | ✅ 可等待自动解锁 | 别狂按！等满时间后，首次输入需配合Ctrl+Alt+Shift+Enter组合唤醒认证通道（非所有机型，但83%速捷备案机型支持） |
| 硬锁定（Hard-Lock） | SE通信失败+认证超时≥3次 | 持续至物理复位或Bootloader强制介入 | ❌ 不可等待，必须干预 | 此时HMI完全无响应，但主控PLC仍在运行！切勿断主电——伺服抱闸可能释放，蚀刻槽液位失控风险↑ |
| 熔断锁定（Fuse-Lock） | 检测到非法调试行为（如非授权JTAG接入） | 永久性，除非重刷Bootloader | ❌ 厂商级限制，普通维修工具无效 | 别自己买ST-Link乱碰！我们有原厂授权的SecureFlash Pro烧录套件，支持密钥迁移+熔断状态重置，不丢工艺参数 |
✅ 真实案例：厦门某精密五金厂蚀刻机因误接第三方USB转串口模块，触发熔断锁定。客户自己刷了3次固件，结果把Bootloader区也擦花了……最后我们用探针直连eMMC BGA焊点，从备份扇区恢复了出厂密钥链，72小时内复产——设备没换板，老板省了27万。
2.3 日志提取与本地/远程诊断工具使用指南：你的“设备体检报告”，就藏在那根灰扑扑的串口线里
很多人以为诊断=看屏幕，其实——HMI只是前台客服，真·后台数据库，永远在默默记账。
🔹 本地诊断三步走（无需联网，5分钟上手）：
- 找接口：不是USB！是设备背部标注
DEBUG或UART的4Pin端子（通常为GND/TX/RX/VCC，颜色：黑/绿/白/红） - 接工具：用CH340/CP2102 USB转串口模块（⚠️务必选带硬件流控引脚的型号，否则日志丢帧）
- 读日志：
- 波特率？先试
115200,N,8,1（90%机型默认） - 输入
logcat -b auth -v threadtime（类Android指令，实际适配各厂商shell） - 关键字段盯紧：
SE_STATUS、KEY_DERIVE_TIME、CAN_HANDSHAKE_ERR_CNT
- 波特率？先试
🔹 远程诊断（速捷专属通道）：
我们不推“远程控制软件”——那种要你开防火墙、装客户端、填IP的，早该进博物馆了。
✅ 真正高效的远程支持，是：
- 客户只需用手机拍下HMI背面标签+DEBUG端子照片（我们秒识别机型&固件版本）
- 我们生成一次性加密诊断令牌，发你一个telnet://链接（无需安装APP）
- 你点开→输入令牌→自动连接设备串口→我们实时抓取日志+分析SE通信波形（基于WebSerial API，Chrome/Firefox原生支持）
🌟 优势在哪？
- 不碰你内网，不传数据到云，所有解析在你浏览器本地完成
- 支持波形回放：把I²C总线信号变成可视折线图，一眼看出是起始位丢失，还是ACK应答超时
- 故障定位平均提速6.8倍（2023年服务数据统计）
下节预告：光会修不够，还得防——怎么让密码像老坛酸菜一样“越陈越香”，而不是像泡面调料包一样“过期就翻车”？我们聊聊3.1密码生命周期管理：不是设个密码，是建一套“工业级身份银行”。
（晋江速捷自动化科技有限公司｜扎根泉州晋江，专注工业自动化全生命周期技术服务。已为比亚迪、中国烟草、恒安纸业等10000+产线解决“看不见的锁”——因为真正的安全，从不靠遗忘，而靠可追溯、可审计、可重生。）
大家好，速捷又带着热乎的解决方案来了～
上一节我们刚陪您把设备“日记本”一页页翻完，确认它没撒谎、没崩溃、甚至还在悄悄记小账。
那问题来了：既然它这么较真，咱能不能别总等到它“气鼓鼓锁门”，而是提前给它配好钥匙链、登记好指纹库、连开门录像都自动存档？
答案是：当然能——而且不是“能”，是必须得。
尤其对五金精密蚀刻机这种动辄±2μm定位精度、槽液温度偏差0.3℃就影响良率、密码输错一次可能中断整条镀铜线的狠角色——
> ✅ 安全不是“不出事”，而是“出事前已备案”；
> ✅ 恢复不是“修得好”，而是“修得准、可回溯、合规矩”。
下面这三招，不是锦囊，是您产线的《蚀刻机身份管理白皮书》——不烧脑、不空谈、每一条都踩在ISO 13849-1、IEC 62443和国内《工控系统安全防护指南》的节拍上。
3.1 密码生命周期管理规范：把“123456”钉进历史博物馆，让密码学会自己“定期体检”
很多客户第一反应是：“我们设了密码啊！8位字母+数字！”
然后我们问：“谁设的？”
答：“老王，去年离职了。”
再问：“密码写在哪？”
答：“贴在HMI背面胶带上……还被蚀刻液溅过，字迹发蓝。”
😅 真相很骨感：工业现场最危险的密码，不是太简单，而是“没人认领、无从追溯、无法轮换”。
速捷帮10000+客户梳理过权限体系，总结出一套接地气、不添堵的“五金蚀刻机密码三原则”：
| 原则 | 具体怎么做（非理论，是速捷现场落地模板） | 为什么管用？ |
|---|---|---|
| ✅ 定期更新 ≠ 随意乱换 | • 每90天强制轮换（系统自动弹窗提醒，支持延后72小时） • 新密码生成器嵌入HMI菜单（非Excel手填）：自动生成 Etch2024_Q3#A7x!类强口令，且自动校验是否含上次3次密码片段 | 避免“Password1→Password2→Password3”式弱迭代；杜绝“贴纸密码”式永久口令 |
| ✅ 多级权限 ≠ 多个密码 | • 三级权限映射物理操作： ▫️操作员级（绿色键）：仅启停、换参数（如蚀刻时间±5%）、查实时曲线 ▫️工艺工程师级（蓝色键）：调配方、改PID、导出批次报告（需双因子：密码+扫码工牌） ▫️系统管理员级（红色物理钥匙孔+USB密钥）：仅限重置、升级、审计日志导出 | 杜绝“一人掌握所有钥匙”；避免维修时误触核心参数；符合ISO 13849-1的“防止无意操作”要求 |
| ✅ 加密存储 ≠ 存本地TXT | • 所有密码哈希值经SE芯片签名后，存于独立安全分区（/secure/auth_db），PLC主程序无读取权限• HMI端仅保留“认证代理模块”，全程不接触明文密码 • 每次登录成功，自动触发 audit_log_gen --level=auth，生成含时间戳、IP/MAC、操作员ID、密钥ID的不可篡改记录 | 即使HMI主板被拆走，也拿不到有效凭证；满足等保2.0三级“身份鉴别信息加密存储”条款 |
💡 速捷彩蛋工具：我们为客户定制的
AuthGuard Lite小程序（U盘即插即用），3步完成：
① 扫HMI二维码绑定设备；② 输入当前密码；③ 自动生成新密码+打印带防伪码的《权限变更确认单》（含双方签字栏）。纸质留痕+电子日志双备份，审计时直接甩表，不扯皮。
3.2 出厂配置备案与应急恢复包：不是“忘记密码怎么办”，而是“就算全忘了，也能5分钟重启人生”
常有客户深夜来电：“速捷救急！密码丢了，SE芯片好像也哑了，明天早班3000片订单等着蚀刻……”
我们第一句永远是：“您手边有‘速捷应急包’吗？没开封的那种。”
这不是营销话术——是速捷为每台深度服务过的蚀刻机，标配的“工业急救包”。它长这样👇：
📦 速捷应急恢复包（防静电铝箔袋封装）
├── 🔑 物理跳线帽 × 2（标注机型：ET-8800M / ET-9200S）
├── 📜 Bootloader强制重置流程卡（防水覆膜，含图解+禁忌警告）
├── 💾 加密U盘 × 1（AES-256，内含：
│ • 厂商级Bootloader镜像（带数字签名）
│ • 设备唯一ID绑定的出厂密钥链（.keychain格式）
│ • `safe_reboot.sh`一键脚本（自动校验签名+禁用非法擦写）
└── 📝 《应急操作知情确认书》（双签版，规避误操作责任）
▶️ 真实场景还原（泉州某汽车滤网厂，2023.11）：
- 故障：蚀刻机因雷击导致SE芯片供电电路受损，HMI黑屏+LED红闪，所有密码失效
- 应急响应：
① 技术员按流程卡，用跳线帽短接主板J_BOOT[1-2]（3秒）→ 强制进入安全Bootloader模式
② 插入加密U盘 → 自动识别设备ID → 匹配预存密钥链 → 解密并加载出厂固件
③safe_reboot.sh执行中全程语音提示：“正在校验签名…校验通过…正在恢复安全分区…完成。” - 结果：从开箱到复产，耗时4分38秒，蚀刻参数零丢失，订单未延误。
⚠️ 重要提醒：市面上所谓“万能Bootloader工具”，99%会清空eMMC的
/secure分区——等于把设备的“出生证明+指纹档案”一起删了。
真正的应急，不是绕过安全，而是用更高级的安全，覆盖故障层的安全。
（晋江速捷所有应急包固件，均通过西门子/新代/维宏原厂兼容性认证，非破解，是授权级恢复）
3.3 符合ISO 13849-1功能安全要求的认证重置操作审计与记录留存：让每一次“开锁”，都成为安全履历的一部分
最后这条，可能最枯燥，但最硬核——因为它是您过等保测评、TUV认证、客户二方审核时，审计老师第一个翻的文件夹。
ISO 13849-1明确要求：任何影响安全功能的操作（包括密码重置、权限变更、固件升级），必须具备可追溯、不可抵赖、留存≥18个月的日志。
速捷的实践，不是堆日志，而是建“操作DNA链”：
| 审计维度 | 速捷实现方式 | 审核时怎么交卷？ |
|---|---|---|
| ✅ 谁操作？ | 绑定工牌RFID+生物特征（部分客户启用HMI前置摄像头活体检测）→ 生成唯一Operator_ID | 提供operator_registry.csv（含姓名、部门、权限等级、入职日期、最近培训记录） |
| ✅ 干什么？ | 所有重置动作走AuthReset Portal（离线Web应用），强制选择操作类型：• 密码重置（需上传《授权工单》扫描件） • SE芯片重初始化（需双人电子签名） • Bootloader恢复（自动关联设备SN+故障代码） | 导出PDF版《单次操作审计包》，含操作界面截图、签名区、时间水印、区块链存证哈希值 |
| ✅ 怎么留痕？ | 日志写入双通道： • 主通道：设备本地 /audit/reset_YYYYMMDD.log（加密+只读）• 备份通道：通过Modbus TCP推送至客户指定MES服务器 /audit_archive/目录（带CRC32校验） | 直接打开MES审计模块 → 搜索设备SN → 时间轴拉取 → 自动生成《合规性摘要报告》（含缺失项预警） |
🌟 案例说话：某上市电子厂迎接IATF 16949审核，速捷为其蚀刻线部署的审计系统，帮助客户：
- 缩短审核准备时间76%（无需人工翻日志）
- 零项不符合项（NC）——审计老师说：“你们的日志，比我的咖啡还提神。”
- 连续3年通过SGS功能安全复审（证书编号：FS-2022-XXXXX）
下节预告：光有制度不行，还得有人懂——当您的技术员面对“E-407”一脸懵时，怎么让他3分钟变身“蚀刻机急诊医生”？我们聊聊第4章：一线人员快速响应能力构建——不是培训PPT，是塞进他口袋里的“故障处置扑克牌”。
（晋江速捷自动化科技有限公司｜成立于2017年12月，扎根福建泉州晋江，中国领先的工业自动化系统集成服务商。专注PLC解密维修、触摸屏全品牌编程、数控系统解锁、自动化设备定制开发——已为比亚迪、中国烟草、恒安纸业等10000+制造企业提供“可验证、可审计、可重生”的全生命周期技术服务。安全，从不靠运气；恢复，从来有备份。）
