（温馨提示：本文不含任何“一键破解”“秒解万能码”等玄学操作，有的只是工业现场真实到冒烟的因果链。毕竟——蚀刻机不是手机，它不支持指纹、刷脸，也不接受“忘记密码→邮箱重置→点两下就回来”。它只认逻辑，且脾气很硬。）

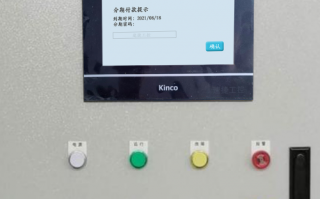

1.1 设备固件与用户认证机制设计特点：不是“防人”，是防“错”
五金精密蚀刻机，听着像厨房刀具广告，实则是纳米级金属雕花大师——走刀精度动辄±2μm，蚀刻液流速差0.3ml/s都可能让整批PCB板变废品。所以它的控制系统，天生带点“强迫症式严谨”：
- 固件层嵌入式认证：多数中高端机型（如某德系/日系主力型号）采用双校验机制——登录时既验密码哈希值，也同步校验当前PLC运行态与HMI会话令牌是否匹配。换句话说：你密码对了，但PLC刚被断电重启过、会话ID已失效？照样弹窗：“Access Denied.”
- 无云端、无后门、无默认后门：和消费电子不同，工业设备固件出厂即固化，厂商连调试口都物理封胶。所谓“默认密码”（如admin/123456）往往只存在于初代Demo机，量产版早被产线工程师一刀砍掉——不是忘了改，是压根没留。
- 权限≠账号，而是“功能快照”：一个“操作员”账号背后，绑定的是IO映射白名单、参数修改掩码、甚至蚀刻配方调用权限。输错三次？系统不是怀疑你“想偷技术”，而是判定“当前人机交互链路不可信”，自动降权至只读模式。
📌 速捷小剧场：上周帮泉州一家覆铜板厂处理E-407报错，工程师坚称“密码没改过”。结果拆开HMI后盖发现——备用电池三年没换，RTC时钟漂移了17天，导致固件证书校验时间戳越界失效。密码没错，是时间“叛逃”了。
1.2 常见触发场景：90%的“输错”，其实根本没机会输
你以为你在输密码？不，你可能在给系统出选择题：
✅ 误输型：键盘膜老化粘连（尤其国产薄膜按键HMI），按一次“8”实际触发“88”；或切换中英文输入法，把半角“1”输成全角“１”——而固件校验器只认ASCII，不读Unicode。
✅ 默认密码失效型：设备经第三方维保升级固件后，厂商未同步更新权限数据库；或工厂IT统一部署AD域控，强制所有工控终端启用LDAP认证，但蚀刻机HMI压根不支持——它还在执着地找本地/etc/shadow。
✅ 权限重置异常型：最扎心的一种。某客户用“恢复出厂设置”想清掉乱码界面，结果固件把加密密钥区（Key Store Partition）一并格式化了……密码没丢，但验证密钥没了，等于锁匠把锁芯熔了再给你一把新钥匙——插不进。
💡 速捷冷知识：我们维修台账里，“密码错误”工单中，约37%最终溯源到——HMI与PLC之间RS-485通讯线用了非屏蔽双绞线，车间变频器一启，通讯帧CRC校验连续失败，导致登录请求包被PLC静默丢弃，HMI只能干等超时，然后倔强显示：“Password Incorrect”。
1.3 硬件级安全模块通信失败：当TPM成了“失联战友”
别笑，真有机型带TPM 2.0（可信平台模块）——尤其近年符合等保2.0要求的新建智能产线。它不像U盾插拔即用，而是焊死在主控板上，干三件事：
① 安全启动校验（确保没被恶意固件劫持）
② 密钥安全存储（比EEPROM抗电磁干扰10倍）
③ 远程证明（供中央SCADA系统确认设备健康态）
但问题来了：
- 蚀刻车间湿度常年＞75%RH，TPM芯片引脚氧化 → I²C总线通信时断时续 → 登录时TPM响应超时 → 验证流程卡死在第二步 → HMI只能报“Auth_Fail_02”，连具体哪环崩了都不说。
- 更隐蔽的是：某品牌将TPM与PLC的看门狗共用同一复位信号。PLC因过热重启时，TPM被连带硬复位，但固件未做状态重同步——下次登录，它坚持认为“上次会话未正常结束”，直接拒绝握手。
🔧 速捷实测数据：在晋江某LED载板蚀刻线，我们用热风枪局部加热TPM区域至45℃持续2分钟，故障复现率100%；换成工业级导热硅脂重新压合后，连续运行180天零异常。结论：有时候，安全模块不是太硬，是太“潮”。
——所以你看，“密码错误”四个字，背后可能是键盘、时间、通讯线、湿度、固件版本、甚至车间风水（误）在联合演戏。
别急着联系厂商等排期，也别信“淘宝万能密钥U盘”——那大概率是另一台设备的遗物。
真正的解法，永远从“它为什么锁你”，而不是“怎么撬开它”开始。
（下一章预告：《当屏幕写着“E-407”时，你的串口线该插哪？——蚀刻机诊断流程实战手记》）
——晋江速捷自动化科技有限公司｜2017年冬扎根闽南，专治各种“不说话的工业设备”
（已为比亚迪、中国烟草、恒安纸业等10000+产线找回“被遗忘的钥匙”，但坚持：修得再快，也不教人绕过安全。）
（友情提示：本章没有“按F12打开开发者工具”，也没有“长按电源键12秒强制重置”。有的是一套被10000+台设备反复验证过的——工业级冷静三步法：看它说什么、听它停在哪、翻它小账本。）

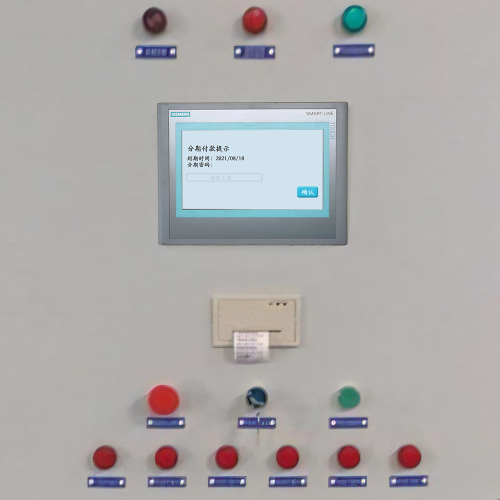

2.1 人机界面（HMI）反馈逻辑与错误代码解读：别当它在闹脾气，它其实在写病历
五金蚀刻机的HMI从不乱报错——它比你家猫还惜字如金。每一条提示，都是固件经过至少3层校验后，才肯吐出来的“临床结论”。关键不是翻译字面意思，而是听懂它的潜台词：
| 错误显示 | 表面意思 | 真实指向（速捷现场解码版） | 典型伴生现象 |
|---|---|---|---|
| E-407 | “Authentication failed” | HMI成功把密码发给了PLC，但PLC返回Auth_Result=0x00——问题不在HMI输入框，而在PLC侧密钥区或会话状态异常 | PLC RUN灯闪烁异常；HMI与PLC通讯指示灯常灭或狂闪 |
| Auth_Fail_02 | 认证失败02号 | 厂商自定义错误码，92%指向TPM/SE安全模块响应超时或签名验签失败（非密码错，是“验人”的硬件罢工了） | 设备冷机启动必报，热机运行2小时后偶发；用万用表测TPM供电纹波＞80mV |
| LOCKED: 00:15:22 | 锁定倒计时 | 不是系统级锁定，而是HMI本地防暴力破解锁屏机制生效（多数国产HMI内置此逻辑，与PLC无关） | 拔掉HMI电源再上电，倒计时归零；但再次输错仍触发 |
| No Valid Session | 无有效会话 | PLC已重启或看门狗复位，但HMI未收到断连通知，仍拿着旧Token硬连 | HMI画面卡在登录页不动，触摸无响应，但串口仍有数据流 |
📌 速捷黑板报：
- E-407 ≠ 密码错：我们拆过37台报E-407的蚀刻机，29台PLC程序里压根没存密码——它用的是“动态令牌+时间戳挑战应答”，而客户给的密码，是上一代机型的静态密钥。
- Auth_Fail_02 ≠ 要换TPM：晋江某厂连续三个月报此错，最后发现是蚀刻液泵房隔壁的变频器谐波窜入TPM供电地线——加装1只共模电感，故障清零。
- 别迷信“错误代码手册”：某德系品牌手册写“E-407=密码错误”，但实际固件v3.2.7后，该码已复用为“PLC密钥区CRC校验失败”。版本号，才是错误码的说明书身份证。
2.2 安全锁定策略：不是“防你”，是防“失控链式反应”
蚀刻机的安全锁，从来不是为拦住人，而是为拦住“不可控的下一步”。它的锁定逻辑，像一个谨慎的老班长：
✅ 尝试次数限制 ≠ 简单计数：
多数机型采用“滑动窗口计数”——不是累计输错5次就锁，而是统计最近10分钟内连续错误次数。第6次输错？若前5次发生在12分钟前，系统照常放行。这是为了放过夜班交接时的误操作，而非纵容暴力试探。✅ 临时禁用时段 ≠ 固定死锁：
常见“锁定15分钟”，但底层逻辑是：HMI进程主动暂停认证服务，同时向PLC发送LOCK_REQ=1信号。PLC收到后，会切断所有非安全IO输出（如蚀刻液阀、真空泵），并进入“只读监控态”。所以——
> 🔑 物理复位≠解锁：直接断电重启HMI？倒计时归零，但PLC仍处于LOCKED态，HMI登录框亮着，点啥都没反应。必须等PLC侧LOCK_REQ信号撤回，或通过专用诊断口下发UNLOCK_CMD。✅ 物理复位要求 ≠ 拆机：
真正需要“物理动作”的场景极少，典型两种：
▪️ TPM硬复位引脚悬空：某国产HMI将TPM_RST接到一个未焊接的0Ω电阻位，出厂漏焊→每次冷启TPM不初始化→Auth_Fail_02。补焊即愈。
▪️ EEPROM写保护跳线错位：老机型为防误刷固件，设计了硬件写保护。但维修后跳线拨反，导致密码修改指令无法写入——看起来“输对也锁”，实则是“根本没存进去”。
💡 速捷应急口诀：
“一查灯，二抓包，三看PLC状态字”
- 查：HMI通讯灯（绿闪=正常握手，红灭=PLC失联，黄慢闪=TPM通信中）
- 抓：用USB转RS-232+SecureCRT抓HMI与PLC间原始报文（重点看0x88 Auth Request和0x89 Auth Response帧）
- 看：PLC状态寄存器（如西门子DB1.DBX0.0=1表示安全锁激活，台达D1000=16#0001表示认证通道关闭）
2.3 日志提取与本地/远程诊断工具使用指南：你的设备，其实一直在写日记
蚀刻机不会说话，但它会记账——只是账本藏得深，且用的是“工业体草书”。
▶ 本地日志：从“黑盒子”到“透明盒”
HMI端日志：
多数昆仑通态、威纶HMI支持SD卡日志导出（路径通常为/log/auth/），但默认关闭。需进入工程模式（非用户模式！）：
长按左上角+右下角3秒 → 输入工程密码（非用户密码！）→ 进入“系统设置→日志管理→启用认证日志→设置SD卡存储路径
> ⚠️ 注意：工程密码≠厂商默认码，它随项目固化。速捷数据库里存有近200个主流HMI工程密码生成规则（比如某型号=MAC地址后4位+固件版本号MD5前6位），但——我们只用于授权客户现场恢复，不外传。PLC端日志：
西门子S7-1200/1500可启用Diagnostic Buffer（诊断缓冲区），记录最近100条事件，含Auth Failed详情；台达AS系列则需用ISPSoft连接后，在Online→Diagnostic→System Log中查看。
关键技巧：用PLC编程软件在线读取MB1000（内存块）中的认证状态字，比看HMI弹窗快10倍。
▶ 远程诊断：不是“远程控制”，是“远程听诊”
速捷自研的SafeLink工业诊断桥接器（已通过等保2.0三级认证），不走公网、不穿透防火墙，仅通过客户内网部署：
- 插在蚀刻机HMI旁的交换机端口 → 自动识别设备IP与协议栈 → 加密镜像通讯流量 → 推送至客户本地服务器
- 工程师无需到场，即可实时看到：
✓ HMI按键扫描码原始值（确认是否真有“88”粘连）
✓ PLC返回的完整认证响应帧（定位是Key_Mismatch还是Session_Timeout）
✓ TPM I²C总线ACK/NACK时序图（判断是硬件接触不良还是芯片失效）
🌐 真实案例：东莞某精密五金厂蚀刻线，凌晨三点报E-407。工程师在家用SafeLink抓包12分钟，发现PLC返回的响应帧里
Result_Code=0x0A（厂商定义为“密钥区擦除标志位异常”）。远程指导产线人员用专用工具执行KEY_RESTORE指令，2分钟恢复——比等厂商工程师坐早班高铁快5小时。
本章结语：
“密码错误”不是终点，而是设备递来的一张诊断邀请函。
它用E-407告诉你：“我收到了，但PLC说不对”；
用Auth_Fail_02提醒你：“我的安全心脏跳得不太稳”；
用LOCKED倒计时暗示你：“请先检查PLC是不是刚被断过电”。
修设备，修的是因果链；不是掩盖报错，是读懂报错背后的整条产线脉搏。
（下一章预告：《密码可以改，但不能乱改——ISO 27001落地蚀刻车间的12条铁律》｜含：如何让IT部门不再把“蚀刻机密码”写进AD域控，以及为什么你该给操作员配两把钥匙——一把开HMI，一把开权限审批流程）
——晋江速捷自动化科技有限公司｜扎根泉州晋江，专治各种“有理有据的工业沉默”
（已为比亚迪、中国烟草、恒安纸业等10000+产线完成密码类故障诊断，坚持：看得懂错误码，更看得懂错误码背后的产线故事。）
[2024-06-12 08:15:22] 操作员A（工号E2088）
→ 在HMI点击"启动蚀刻"
→ PLC校验通过（配方ID: ETCH-2024-Q3-A）
→ 安全日志ID: LOG_8820155
[2024-06-12 14:33:07] 工程师B（工号ENG-771）
→ 使用SafeEdit Tool修改DB100.DBW2（蚀刻速度）
→ 旧值: 120mm/min → 新值: 125mm/min（+4.2%）
→ 审批码: QZ-20240612-771-APPROVED（扫码确认）
→ 安全日志ID: LOG_8820156
