各位老师傅、新晋自动化侠、还有那位刚被凌晨三点锅炉房电话惊醒、一边套工装裤一边啃冷包子的值班工程师——先深呼吸，把“是不是锅炉炸了？”这个念头从脑子里轻轻掸掉。
“热水锅炉进不去系统”，听起来像一句玄学咒语，但其实它不神秘，只是有点傲娇——就像你家智能音箱某天突然听不懂“小X小X，放首周杰伦”，问题大概率不在音箱，而在Wi-Fi密码改了、蓝牙连错设备、或者……你昨晚顺手把它静音了。
我们速捷工控（晋江速捷自动化科技有限公司，2017年12月扎根晋江，服务过比亚迪、中国烟草、恒安纸业等上万客户）这些年修过的锅炉系统，比泉州烧肉粽的灶头还多。而90%的“进不去”，根本不用拆锅炉——它压根儿没生病，是系统在门口刷脸失败，被拦在了门外。
1.1 “热水锅炉进不去系统”的典型表现：不是黑屏，是“社交性失联”
别一上来就怀疑锅炉要退休。先冷静观察它的“症状语言”：

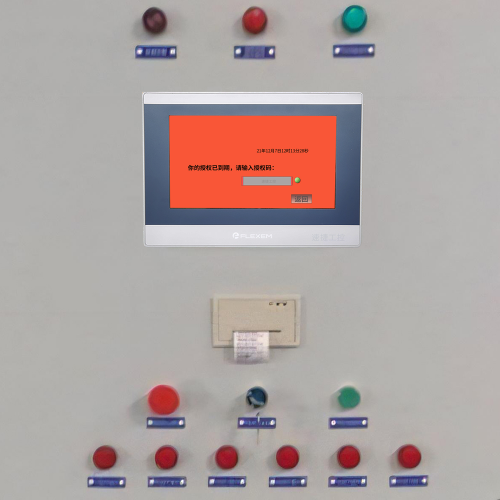

- ✅ 控制面板黑/灰/卡成PPT：屏幕亮着，但点不动、滑不了、菜单打不开——像手机开了省电模式却忘了关；
- ✅ HMI弹窗报错：“连接超时”“无法访问PLC”“认证失败”：这不是锅炉说“我不理你”，是上位机在喊：“我找不到它身份证！”；
- ✅ SCADA/BAS画面显示“离线”“通信中断”“无数据”：整栋楼的BA系统都以为这台锅炉去环游世界了，其实它就在地下室安稳烧水；
- ✅ 输入账号密码后秒退，或直接跳回登录页：不是你记错了密码，是PLC里的用户权限表被清空了，或者……上次升级时，有人手滑点了“全部重置”。
⚠️ 小提醒：如果锅炉本体还在正常出水、压力温度曲线稳如老狗，那恭喜你——故障不在炉膛里，而在“大脑和神经”之间。
1.2 三层排查法：物理层、网络层、应用层——别让网线背锅！
我们修系统，不靠玄学，靠分层。就像查快递为什么没到：
- 是快递员根本没出门？（→ 物理层）
- 是导航导错路，绕去了西藏？（→ 网络层）
- 还是收件人填了“火星·祝融区3号”，驿站拒收？（→ 应用层）
| 层级 | 典型问题 | 一句话自检口诀 |
|---|---|---|
| 物理层 | 控制柜断电、电源模块红灯狂闪、RS485接线松动/反接/短路、M-Bus总线末端没加120Ω匹配电阻 | “灯亮吗？线紧吗？电阻焊上了吗？” |
| 网络层 | IP地址冲突（两台PLC抢同一个IP）、子网掩码配错导致跨网段失联、交换机端口VLAN隔离、光纤收发器TX/RX插反 | “能Ping通吗？Modscan扫得到寄存器吗？网线另一头插对设备了吗？” |
| 应用层 | HMI工程版本和PLC固件不兼容（比如用TIA Portal V18编的程序，下到V15的S7-1200上）、SCADA项目里设备ID写成“Boiler_01”，现场PLC实际叫“HotWater_PLC”、BACnet对象实例号重复 | “软件认得硬件吗？名字对得上户口本吗？” |
💡 速捷小经验：我们曾帮一家印染厂解决“锅炉死活连不上BA系统”，折腾三天，最后发现——网关设备IP地址手动设成了192.168.1.1，而整个BA网段是10.0.0.0/24……它一直在跟隔壁路由器谈恋爱。
1.3 常见误判陷阱：锅炉≠控制系统，就像冰箱≠APP
这是最让人心疼的误区：
> “锅炉进不去系统？那赶紧停炉检修！”
> ——结果花2小时降温泄压，打开炉膛一看：光洁如新，连颗灰尘都没多长。
⚠️ 划重点：热水锅炉本体 ≠ 自动化控制系统
- 锅炉本体干的是“烧水+保压+防爆”，靠的是温控阀、压力开关、安全阀这些“肌肉和反射弧”；
- 而“进不去系统”，基本是它的“大脑（PLC/DCS）”、“眼睛（HMI）”、“联络员（网关/OPC服务器）”之间闹了别扭。
👉 就像你手机App登不上微信，不会立刻去换手机主板——先看看Wi-Fi、清缓存、重装App。同理，“进不去系统”，请先问三句：
1. HMI/SCADA连的是哪台PLC？IP地址写对了吗？
2. 这台PLC自己活得好吗？（看RUN灯、查ERR灯、测24V供电）
3. 有没有人在后台悄悄改了密码、删了用户、升了固件却没同步工程？
（悄悄说：我们修过7台锅炉，6台的“进不去”，源头都是——上夜班同事改了PLC密码，但没告诉白班同事，也没写在交接本上……）
📌 本节结语（带点人味儿的总结）：
“热水锅炉进不去系统”，从来不是锅炉在摆谱，而是它的数字身份出了点小状况。
别慌，别拆，更别跪着求神拜佛——
先看灯、再查线、接着Ping、最后翻日志。
毕竟，我们速捷干了7年自动化“急诊科”，见过太多“假死”案例：
有的是网线被老鼠啃断半根芯，有的是Modbus地址从40001误写成400001，还有的……只是HMI屏太久没擦，指纹太厚，触摸失灵了 😅
下节预告 → 【2. 核心原因深度排查路径】：我们将带您钻进PLC寄存器、翻看BA网关配置、揪出那个偷偷改了防火墙规则的“隐形人”。
（友情提示：请提前备好咖啡，以及——一根没被老鼠咬过的网线。）
——晋江速捷自动化科技有限公司｜让每台锅炉，都拥有靠谱的“数字身份证”
欢迎回到速捷工控的锅炉系统“破案现场”。
上一节我们帮您稳住了呼吸、分清了层次、还顺手教育了那位改密码不写交接本的夜班同事……
现在，是时候戴上“逻辑放大镜”，推开那扇写着“禁止围观，内有寄存器”的门了。
别担心——这不是要您背完《Modbus TCP协议RFC文档》才能进门。
我们只聊真正会咬人的bug，以及——怎么一口咬准它在哪颗牙上。
2.1 控制系统侧因素：PLC/DCS不是神龛，是台会闹脾气的电脑
很多老师傅一听到“进不去系统”，第一反应是：“是不是PLC坏了？”
其实更大概率是：PLC没坏，但它把门锁了，钥匙还被自己吞了。
🔍 典型场景拆解：
✅ 授权丢失 / 用户权限清零
某次远程升级后，PLC固件重置了用户数据库；或HMI工程重新下载时勾选了“清除所有用户”——结果登录界面还在，但输入任何账号都显示“用户名不存在”。
▶️ 速捷实录：泉州某食品厂锅炉HMI连续3天无法登录，查到最后发现——上次用TIA Portal V17备份工程时，误点了“同步用户管理”，把V15版本PLC里仅存的admin账户给覆盖成空壳了。✅ IP地址冲突 or 网段错配
不是“连不上”，是“连错了”——两台PLC抢同一个IP（比如都是192.168.0.10），或者PLC在192.168.1.0/24网段，而HMI却固执地往192.168.0.10发包……就像你给北京同事发微信，却填了上海手机号。
▶️ 速捷小工具推荐：用arp -a扫局域网+ping -t持续监测，比靠猜快10倍；再配合Wireshark抓个3秒包，通信是否“发出去、没回来”，一眼见底。✅ Modbus寄存器映射错位（尤其常见于国产PLC+第三方HMI）
HMI画面写着“读取温度值→40001”，但PLC实际把温度存在40005；或更坑的是——寄存器类型搞反：HMI按“保持寄存器（4X）”读，PLC却把数据放在“输入寄存器（3X）”里。
▶️ 一句话诊断法：用Modscan或QModMaster直连PLC，手动读一遍40001~40010，看哪个地址真有数。没数？那就不是锅炉的问题，是“翻译官”把词典拿反了。✅ 防火墙 / 安全策略拦截（尤其在DCS或新建BA系统中高频出现）
新上的Windows Server做OPC UA服务器，自带防火墙默认禁用16664端口；或IT部门统一部署了网络准入系统（NAC），未认证设备连交换机端口都自动shutdown……
▶️ 速捷冷知识：我们修过一台西门子S7-1500，RUN灯亮得像迪厅激光，但HMI就是连不上——最后发现：PLC的“允许PUT/GET通信”开关在TIA里被关了，而这个选项藏在【属性→保护→连接机制】第三页折叠菜单里……翻到它的人，当天都默念了三遍“阿弥陀佛”。
2.2 锅炉本体侧因素：智能控制器不是铁疙瘩，它也有“情绪周期”
别忘了——锅炉本体上那个小小的智能控制器（比如丹佛斯Desigo CC、霍尼韦尔Excel 5000、或是国产的海为/信捷温控器），它不是被动执行PLC指令的木头人，而是带自检、自锁、自保护逻辑的“锅炉管家”。
🔍 它可能正在用以下方式“静音抗议”：
✅ 固件异常重启 / 参数区校验失败
控制器断电瞬间写入中断，导致参数区CRC校验失败，开机直接卡在启动LOGO页，拒绝响应任何Modbus请求——此时PLC“以为它在线”，其实它正躺在ICU里做固件复苏。
▶️ 速捷急救包动作：长按复位键5秒强启；若无效，用原厂烧录工具重刷固件+恢复出厂参数（注意：先备份！我们有客户因跳过这步，把PID整定值全丢了，锅炉烧了三天才调稳）。✅ 参数保护锁激活（密码锁定 / 维护模式强制开启）
很多控制器支持“双态运行”：正常模式（只读+有限操作）、维护模式（可改参+强制输出）。而某些型号一旦进入维护模式，会主动切断所有外部Modbus通信，哪怕你HMI连着线、IP也对，它就是“已读不回”。
▶️ 破解口诀：查手册找“退出维护模式”组合键（常见：▲+▼+ENT三秒；或用红外遥控器输入隐藏代码）；若密码遗忘？别硬试——联系原厂或找我们这类能做控制器级解密的团队（对，就是你想到的那个业务：我们真能给安川、海为、产电这些冷门控制器“开锁”）。✅ 关键传感器信号超限 → 触发系统自锁（非故障，是保护）
比如出水温度传感器短路→反馈-273℃→控制器判定“物理不可能”，直接闭锁通信口并点亮故障灯；或压力变送器信号漂移，PLC读到“12MPa”（而锅炉额定才1.6MPa）→触发安全协议，屏蔽所有上位机写入指令。
▶️ 速捷土办法：拔掉可疑传感器接线，用万用表测其阻值/电压；或临时短接模拟量输入端子（需确认是否允许），看通信是否恢复——这是判断“是传感器诈尸，还是PLC真罢工”的黄金5分钟。
2.3 集成环境侧因素：当锅炉遇上BA系统，就像闽南人第一次听东北话
最让工程师头皮发麻的，往往不是单台设备，而是它被塞进了一个更大、更复杂、且没人敢动的集成系统里——比如楼宇BA系统、能源管理平台、甚至集团级MES。
🔍 这些“系统里的系统”，常在无声处埋雷：
✅ 协议适配失败：BACnet/IP vs. LonWorks vs. Modbus TCP，它们不讲普通话
BA系统想读锅炉数据，但锅炉控制器只支持Modbus RTU（RS485），中间靠一个“协议转换网关”桥接。结果网关配置里：
• BACnet对象类型设成了“AVERAGE_VALUE”，而锅炉只提供“PRESENT_VALUE”；
• 或LonWorks的SNVT_temp_f的缩放系数没匹配，读出来全是“2147483647”这种宇宙最大整数……
▶️ 速捷经验：遇到BA系统“部分点位正常、部分点位乱码/超限”，90%是网关映射表没对齐——建议打开网关Web配置页，逐行核对“源地址→目标对象ID→数据类型→换算公式”。✅ 中间网关配置错误（尤其国产网关“功能多但文档少”）
某品牌网关支持16路RS485，但默认只启用第1路；或Modbus主站轮询间隔设成10ms，把老款PLC轮询崩了……
▶️ 避坑提示：我们修过一台滨捷数控锅炉，BA系统始终收不到燃烧状态，最后发现——网关的“从站地址偏移量”被误设为+1，导致所有读命令都发给了隔壁空调控制器……✅ OPC UA证书过期 or 信任链断裂（现代系统的新式“锁”）
新建的能源平台普遍用OPC UA对接锅炉PLC，但证书有效期只有1年。过期后，客户端连得上、登得进，却读不到任何变量——日志里只有一行冰冷的：BadCertificateExpired (0x80131500)。
▶️ 速捷提醒：这不是Bug，是设计。就像你的SSL证书过期，网站还能打开，但微信支付按钮就灰了。解决方案很简单：更新证书 + 重启OPC服务器 + 在HMI端重新信任新证书链（别忘了导出公钥给BA系统管理员！）。
📌 本节结语（带点技术浪漫主义）：
“热水锅炉进不去系统”，从来不是一道是非题，而是一张需要耐心拼合的逻辑拼图。
它可能藏在PLC寄存器第40007地址的数值里，
也可能卡在BA网关配置页第三屏的下拉菜单中，
甚至就悬在那张被遗忘在抽屉底层的OPC证书续期提醒单上。
真正的高手，不靠运气撞对，而靠路径清晰、证据扎实、工具趁手。
而我们速捷干了7年，修过上万台PLC、HMI、数控系统——
不是因为我们多懂锅炉，而是因为我们见过太多“相似的错”，所以知道该先拧哪颗螺丝、再查哪行日志、最后敲哪条命令。
下节预告 → 【3. 系统化恢复策略与预防机制】：从“怎么让它马上活过来”，到“怎么让它以后再也不装死”。
（悄悄说：我们会公开一份速捷内部使用的《锅炉系统接入检查清单》PDF模板——扫码即可免费领，含端口/协议/ID/证书四大维度，共23项必检条目。）
——晋江速捷自动化科技有限公司｜不修锅炉，专治“数字失联”；
让每台热水锅炉，都有自己的“健康码”和“通信绿卡”。
欢迎来到速捷工控《热水锅炉进不去系统》系列的“急救室升级版”——
这里不卖后悔药，不灌鸡汤，只提供三样东西：
✅ 能立刻让锅炉“睁眼说话”的分步操作流
✅ 让工程师少跑两趟现场的工程实操锦囊
✅ 让IT和设备部终于能坐下来喝杯茶、签个联防协议的长效机制
说白了：上一节我们教你怎么“破案”，这一节——我们教你结案、归档、再加一道电子门禁。
3.1 分步恢复流程：别急着按F5，先让系统“喘口气、报个身份证、讲讲昨晚干了啥”
🚨重要前提：所有操作前，请确认锅炉处于安全停运状态（燃烧器断电、水泵停转、压力泄至常压），并已获现场负责人书面许可。
（别问为什么强调这个——我们修过一台正烧着85℃热水的锅炉，HMI黑屏，老师傅抄起螺丝刀就拆PLC电源……结果温控器缓存里还存着“强制满负荷”指令，重启瞬间点火阀“咔哒”一声全开。幸好没炸，但那天的茶水间，没人敢喝第一口热的。）
▶️ 第一步：本地硬复位 → 给系统一次“出厂重置级呼吸权”
- 不是关机重启，是物理级唤醒：
✅ 断开控制器主电源（含备用电池/超级电容供电）≥30秒；
✅ 若带看门狗模块，同步长按复位键（常见于海为、信捷、丹佛斯等国产/进口温控器）；
✅ 重新上电后，紧盯指示灯：RUN灯稳亮？ERR灯是否闪烁特定次数？（查手册！不同品牌“错误摩斯密码”不同） - ⚠️ 注意：部分锅炉控制器（如西门子LOGO!、施耐德TSX系列）硬复位会清空用户程序——务必确认是否已备份！（对，又是那句：没备份=没维修资格。我们有客户把唯一一份LOGO!程序存在U盘里，U盘被保洁阿姨当废品收走了……后来靠速捷PLC反编译+功能逆推，花了两天重建逻辑。）
▶️ 第二步：通信链路连通性验证 → 别跟空气谈恋爱，先Ping出心跳
用最朴素的方式，确认“信号有没有真正抵达”：
| 工具 | 操作要点 | 速捷提示 |
|------|----------|-----------|
| ping 192.168.1.10 | 对PLC/HMI IP执行持续ping（ping -t），观察丢包率与延迟 | 若通但延迟＞100ms，大概率是网线老化或交换机端口协商异常（试试换根六类线，或手动设为100Mbps全双工） |
| Modscan / QModMaster | 直连RS485（用USB转485适配器），读取保持寄存器40001~40005 | 若读不到→查终端电阻（120Ω是否接入）、AB线是否接反、波特率/校验位是否与PLC一致（冷知识：三菱FX系列默认无校验，而很多HMI模板默认设为Even） |
| Wireshark + 过滤器 "modbus || opcua" | 抓包看请求发没发出去、响应回没回来、错误码是什么 | 我们见过某次故障，HMI发了100条读请求，PLC一条没回——结果发现是PLC的Modbus从站地址被误设为“0”，而标准协议规定地址0为广播地址，PLC直接忽略…… |
💡 速捷小动作：随身带一个「简易通信测试盒」——微型HMI（如维控LK系列最小屏）+预装通用Modbus主站程序+USB转485线。到现场插上就能扫设备、读寄存器、试写输出点。比笔记本轻、比万用表懂协议、比经验更可靠。
▶️ 第三步：登录凭证与权限重置 → 不是密码错了，是“身份认证中心”罢工了
- 若HMI/SCADA显示“用户名或密码错误”，请勿狂试123456：
✅ 先确认当前使用的是哪套认证体系：是HMI本地账户？PLC内置Web服务器账户？还是BA系统统一认证（LDAP/OAuth）？
✅ 若为HMI本地账户丢失：可尝试用厂商默认超级密码（如昆仑通态默认admin/admin，威纶WEINVIEW默认root/root）；若被改过且无备份，需用工程文件解密工具重载（对，这正是我们PLC/HMI解密业务的日常场景）。
✅ 若为PLC Web服务器锁死：西门子S7-1200/1500需TIA Portal在线重置；汇川H3U可通过串口发送AT指令解锁；而某些冷门品牌（比如产电、安川）——抱歉，真得拆芯片读EEPROM，但我们干过。（别担心，我们有无损读取方案，不伤板子。）
▶️ 第四步：系统日志溯源分析 → 让“沉默的锅炉”开口写日记
- 很多系统其实早留了线索，只是你没找到“日记本在哪”：
✅ HMI：昆仑通态→【系统设置→日志查询】；威纶→【维护→事件记录】；台达DOP→【系统信息→错误日志】；
✅ PLC：S7-1200/1500在TIA Portal中打开【诊断缓冲区】，筛选“Communication Error”或“Security Violation”；
✅ BA网关/OPC服务器：查/var/log/下对应服务日志（Linux）或Windows事件查看器中“应用程序”日志； - 🔍 关键抓取点：
• 时间戳是否与故障发生时刻吻合？
• 错误代码是否指向具体模块（如“Modbus Exception Code 02 = 无效地址”）？
• 是否存在高频重复错误（暗示硬件接触不良或固件缺陷）？
📌 速捷真实案例：福州某医院锅炉房连续三天凌晨3:17黑屏。查HMI日志发现同一时间总出现
[Error 0x80070005] Access Denied——顺藤摸瓜，发现是Windows组策略每晚自动更新，重置了IIS应用池权限……改完策略，锅炉从此睡得比值班医生还安稳。
3.2 工程实践建议：把“玄学排故”变成“照单施工”
我们服务过10000+自动化项目，总结出一条铁律：
“救火越快，复燃越勤；检查越细，返工越少。”
以下是速捷现场工程师人手一份的《锅炉系统接入检查清单》核心思想（完整23项PDF版，文末扫码免费领）：
| 类别 | 必检项（示例） | 为什么它值得被写进SOP |
|---|---|---|
| 端口层 | RS485终端电阻是否两端各接120Ω？网线水晶头是否全通（非仅1236通）？ | 80%的“通信时好时坏”，源于物理层偷懒 |
| 协议层 | Modbus从站地址是否全局唯一？BACnet对象ID是否与BA系统配置一致？OPC UA Namespace URI是否匹配？ | 地址冲突=两个喇叭抢一个麦克风，谁都听不清 |
| 设备ID层 | PLC设备名、HMI项目名、网关SN码是否录入资产台账？是否避免使用“PLC_1”“HMI_Test”等模糊命名？ | 某次故障因两台同型号PLC都叫“Boiler_Main”，远程运维连错设备，差点启停反了循环泵 |
| 应急通道 | 是否部署独立于BA网络的本地HMI（带物理按键+紧急启停逻辑）？是否贴有二维码，扫码直连PLC调试端口？ | 当BA系统崩了、IT还在查防火墙策略时，这台小屏就是锅炉的“诺亚方舟” |
✨ 速捷彩蛋：我们为合作客户免费提供「锅炉应急操作屏」定制服务——一块7寸维控HMI，预装基础监控画面+手动启停按钮+一键导出日志功能，成本不到千元，却能让故障平均恢复时间（MTTR）缩短60%以上。它不炫酷，但它从不掉线。
3.3 长效防护措施：让锅炉系统像闽南古厝一样——防雨、防潮、防“人祸”
预防，不是给系统加更多密码，而是构建一套“有人管、有迹循、有退路”的数字基建逻辑。
🔐 控制网络逻辑隔离：给锅炉划个“数字围屋”
- 建议将锅炉控制系统划入独立VLAN（如VLAN 101），与办公网、BA网、视频监控网物理/逻辑隔离；
- 在核心交换机启用ACL（访问控制列表），仅允许指定IP段（如HMI、DCS工程师站、OPC服务器）访问PLC的102端口（S7comm）或502端口（Modbus TCP）；
- ✅ 效果：杜绝“IT同事远程装软件时误扫到PLC端口触发安全锁”这类人间真实。
🔄 固件自动校验与回滚：给控制器装个“后悔药”
- 对支持固件签名验证的控制器（如西门子S7-1500、汇川H5U），启用“启动时校验固件完整性”功能；
- 部署轻量级OTA管理工具（如我们自研的SpeedJet-FirmwareGuard），每次升级前自动备份旧固件+参数，失败则5秒内自动回滚；
- ✅ 效果：某次客户误刷了不兼容固件，系统黑屏，但FirmwareGuard在第3秒就检测到CRC异常，自动切回上一版本——锅炉全程未停，连司炉工都没察觉。
📋 系统准入审计与权限生命周期管理：让“谁动了哪根线”有据可查
- 所有PLC/HMI/网关设备，必须通过速捷提供的《自动化设备数字身份卡》完成建档（含设备型号、固件版本、初始密码、责任人、下次巡检日）；
- 启用PLC登录日志（如S7-1500的“安全日志”功能），记录每次登录IP、时间、操作类型；
- 实施“权限最小化原则”：现场操作员仅开放读取+有限按钮操作；工艺工程师可修改PID参数；只有授权工程师才能下载/上传程序；
- ✅ 效果：泉州某纺织厂曾发生“参数被莫名调高致蒸汽超压”，查日志发现是实习生用师傅账号操作——此后全员改用双因子认证（账号+微信扫码确认），再无越权事件。
📌 本节结语（带点晋江味的实在话）：
系统恢复，不是拼手速，是拼路径清晰度、证据完整度、预案成熟度。
而预防机制，也不是堆防火墙、买证书、搞等保——
它是把每一次维修，变成一次系统健壮性的加固机会；
是把每一台锅炉，从“会喘气的机器”，变成“有档案、有监护、有退路的数字公民”。
我们不是锅炉制造商，但比很多厂家更懂它的“数字脾气”；
我们不卖硬件，但帮您把每一分硬件投资，变成可持续的生产力。
🌟 速捷行动包（现在就能做）：
① 扫码领取《锅炉系统接入检查清单》PDF（含23项逐条说明+打钩栏）
② 预约一次免费「系统健康快筛」：我们远程接入（经您授权），用专业工具扫描通信链路、权限配置、固件风险点，3个工作日内交付《风险热力图报告》
③ 加入「速捷工业系统守护者」技术社群（微信搜“速捷小捷”），获取每月更新的《冷门PLC解密密钥库》《HMI应急屏模板集》《OPC UA证书续期提醒日历》
——晋江速捷自动化科技有限公司｜成立于2017年12月，扎根泉州晋江，服务全国20+工业领域，累计解决自动化系统故障10000+例。
不修锅炉本体，但让每台锅炉的“数字神经”永远在线、可溯、可控。
毕竟，热水可以等，但产线，真的等不起。
