轧花机系统锁死

admin 2026年06月26日 09:52:10 34 0

（温馨提示：本文不卖课、不推销、不念说明书——我们是修过37台轧花机、帮恒安纸业抢回28小时产线、给新疆棉企远程解过西门子PLC密码的“机电老中医”，说话带点闽南味儿，但逻辑比棉花还顺。）

（晋江速捷自动化科技有限公司）

1.1 机械故障诱因：不是系统在罢工，是轧辊在“夹气”

你见过棉花被卡住时的表情吗？没有——但轧辊有。
轧花机这台“棉花理发师”，核心动作就俩：咬、拉、甩、吐。一旦轧辊间隙被棉籽壳、断绳头、铁丝团或去年没清干净的胶皮垫片偷偷塞满，它立马进入“物理性抑郁”状态：电机嗡嗡响，电流往上飙，PLC却一脸懵——“我发了100次启动指令，可机械那边……纹丝不动。”

这时候，系统不是锁死了，是被物理封印了。
传动链条拉长磨损？减速箱漏油导致打滑？联轴器螺栓松动到跳踢踏舞？这些都不会直接报错代码，但会悄悄让编码器反馈值和指令值对不上号——PLC一核对：“咦？我让转5圈，你只转了4.998圈？可疑！安全起见，锁死！”

💡小剧场：某山东棉厂师傅说：“我拿扳手敲了三下，机器就好了。”
我们回：“您敲的不是机器，是PLC的‘信任阈值’——那一声‘哐’，刚好让松动的限位开关复位了。”

1.2 电气与控制系统异常：PLC不是神，它只是个认真过头的班长

PLC不背锅，但它常被当替罪羊。

程序冲突：比如旧版逻辑里“清棉完成=启动下料”，新版加了个“湿度超限=暂停输出”，结果两个条件在梅雨季同时成立，PLC左右为难，干脆自我保护——“我不动，总比动错强。”
传感器误报：光电开关蒙了层棉絮灰，以为“永远有棉包”；接近开关被油污糊住，把“正常到位”读成“撞墙报警”；更绝的是某台进口设备，地线虚接导致0V飘移，温度传感器半夜自己报-273℃——PLC信了，立刻触发急停连锁。
急停回路持续激活：这不是按钮坏了，而是——
✅ 急停按钮触点氧化接触不良（按下去弹不起）
✅ 接线端子松动导致回路电阻超标（PLC测出来：这回路…不像活着）
✅ 甚至有客户把急停线跟变频器485通讯线捆一起走线槽——电磁干扰直接让PLC以为“全厂都在按红色蘑菇头”

📌速捷冷知识：我们修过的最离谱案例——急停回路里混进了一根220V照明线，电压窜入后，PLC每天凌晨3:17自动锁死。查了两周，最后发现是隔壁车间夜班电工接错了零线……

1.3 软件与人机交互问题：HMI不是触摸屏，是“棉花界的微信界面”

你以为点错一个参数只会跳个警告框？不，它可能直接触发整条线的“安全静默协议”。

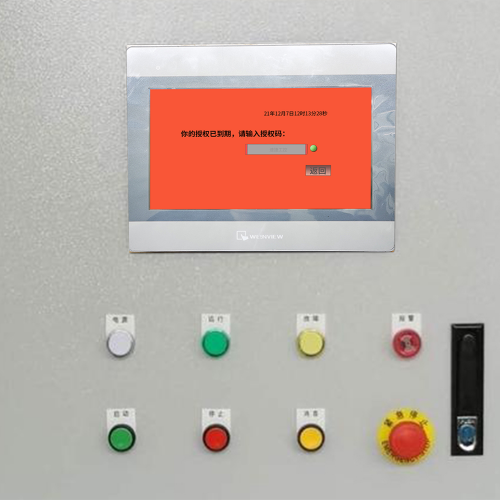

参数越界锁定：比如把主轴速度从1200rpm改成12000rpm（多按了个0），系统判定“这已超出物理常识”，立刻冻结所有输出，并拒绝任何修改——除非你有超级管理员密钥（而那把钥匙，大概率在三年前离职的工程师U盘里）。
未授权操作触发安全联锁：某纺织集团升级后启用了三级权限管理，操作工点了“手动调试模式”，但没切换权限等级。HMI表面没反应，后台却默默记录：“非法越权→启动防护→切断伺服使能”。等你想重启？得找厂长+IT+设备科三人指纹认证……
固件版本兼容性缺陷：这是最温柔也最致命的刺客。
比如：新换的昆仑通态HMI刷了V3.2.6固件，但PLC用的是西门子S7-1200 V2.3.1，两者握手时突然聊崩——HMI显示“连接成功”，PLC日志却写着“通信帧校验失败”。结果就是：画面能点，按钮有反馈，但指令根本不发出去。机器看着在动，其实……在演默剧。

🌟晋江速捷自动化科技有限公司（2017年12月生，泉州晋江户口，服务过比亚迪、中国烟草、恒安纸业等上万例真实产线）提醒您：
锁死≠坏掉，就像手机黑屏不等于芯片熔了——有时候，它只是需要一杯热茶（断电冷却）、一次深呼吸（复位PLC）、或一个懂它脾气的老朋友（比如我们）。
下一章，咱们不讲道理，只教你怎么在锁死发生后——3分钟判断是该拿扳手，还是该掏U盘，还是该打电话喊人。

（友情提示：本章不教“拔电源再插上”这种玄学疗法——那是给路由器用的，不是给轧花机。我们修的是产线，不是WiFi信号。）

2.1 安全优先处置规范：断电不是终点，是抢救的起跑线

系统锁死时，第一反应不该是“快看看啥报错”，而是——人还在不在危险区？机械还卡不卡着？电还通不通着？

我们管这叫“三不原则”：
❌ 不盲目复位
❌ 不带电捅线
❌ 不徒手掰轧辊

✅ 正确姿势如下：

① 断电隔离——但不是一拉总闸了事
→ 先拍急停（确认物理按钮已按下并自锁）；
→ 再断主回路空开（记住：只断动力电，别断PLC和HMI的控制电源——日志还在喘气呢！）；
→ 最后挂牌上锁（LOTO），写清“轧花机A线-PLC故障-速捷在查-未许可勿送电”——这不是形式主义，是给夜班同事留的保命便签。

② 机械释放——温柔点，它刚受了惊
→ 手动盘车检查轧辊是否卡死（用专用力矩扳手，别拿撬棍硬怼）；
→ 清理进棉口、排杂口、落籽槽——有时候“锁死”的真相，就是一团被静电吸住的棉絮，正蹲在光电开关脸上眨眼睛；
→ 检查安全门/防护罩是否微变形导致限位开关持续压合（很多“假锁死”，其实只是门没关严，PLC却以为你在裸手掏辊）。

③ 状态标识+人员防护——修机器前，先修人的安全感
→ 在HMI屏贴临时标签：“通讯中断｜传感器待测｜请勿操作”；
→ 给现场操作工发一张简易排查卡（我们常备的A6小卡片，印着3个必查点+一个速捷直拨号）；
→ 如果涉及伺服抱闸、气动夹紧等能量源，务必手动释放——别信“断电就安全”，液压蓄能器可比你记性还好。

🧰速捷工具箱小贴士：
我们出工包里永远有三样东西：
- 一支带LED灯的万用表（测电压/通断/电阻，光够亮，灰再厚也照得见端子锈迹）
- 一副防静电手套（不是摆设，是防你摸编码器时把静电当重启键）
- 一本手写《异常初判速查表》（含27种常见锁死现象对应首检项，纸页边角都磨毛了）

2.2 分级诊断策略：从“开关有没有亮”，一路查到“CAN总线在骂谁”

锁死不是黑箱，是分层洋葱——剥一层，少一层慌；剥五层，大概率已经笑着去泡茶了。

我们按“由外到内、由简到繁、由硬到软”四字诀推进：

▶ Level 1｜基础信号层：看灯、听声、摸温度

✅ HMI屏幕亮不亮？背光有无？触摸有无反馈？（先排除HMI自身宕机）
✅ PLC运行灯（RUN）、停止灯（STOP）、错误灯（ERROR）各亮哪盏？（西门子SF灯狂闪 ≠ 程序坏了，可能是某个IO模块掉线）
✅ 听——变频器有无“滋滋”高频啸叫？伺服驱动器有无规律“嘀嘀”报警音？（声音节奏=故障代码摩斯密码）
✅ 摸——PLC底板、电源模块、继电器簇是否异常发烫？（温升＞50℃？先停，别烧）

▶ Level 2｜输入输出层：让传感器“开口说话”

✅ 用万用表直流档，测关键光电开关、接近开关、压力继电器的输出电平（高/低是否随动作切换？）
✅ 强制短接一个已知正常的限位开关（比如清棉仓满位），看PLC对应输入点是否实时变色（TIA Portal里绿变灰，或GX Works里ON变OFF）
✅ 查输出端：给一个“松开抱闸”指令，用试电笔测对应继电器触点是否导通——别信HMI显示“已发出”，要亲眼见它“真动手”。

⚠️ 注意：某新疆客户曾因一根24V DC电源线虚接，导致8个输入点集体失效，PLC日志却只报“通信超时”。最后发现——不是总线坏了，是PLC自己饿着了。

▶ Level 3｜总线通信层：听懂设备间的“方言”

轧花机常用两种“工业方言”：
- Modbus RTU（老设备爱用，像慢条斯理的闽南话）：查RTU地址、波特率、奇偶校验是否一致；用串口调试助手发03指令读保持寄存器，看回不回数据帧；
- CANopen（新产线主流，像语速飞快的粤语）：用CAN分析仪抓帧，看NMT状态是否为“Operational”，看SYNC是否准时来，看PDO有没有“假装发送实则丢包”。

💡 速捷实战口诀：
> “Modbus先看线，CANopen先看ID；
> 地址错一半，通讯全瘫痪；
> 波特率差1%，握手直接翻白眼。”

2.3 故障代码解读与日志追溯：别猜，让它自己招供

HMI报警框里那行“Err 0x8F3E”不是谜语，是PLC写的求救短信——只是你没装“翻译APP”。

我们干这行有个铁律：不看日志就动手，等于蒙眼换刹车片。

🔍 怎么挖日志？三步到位：

HMI侧：进“系统信息→事件记录→筛选“Critical”级别，倒序看最近3条——往往第1条是诱因，后两条是连锁反应；
PLC侧：用博途/GX Works连接后，打开“诊断缓冲区”（Diagnostic Buffer），它会告诉你：
- 哪个OB块崩溃了（比如OB86：分布式I/O故障）
- 哪个DB块被非法访问（比如DB100.23突然被写入非数值）
- 甚至精确到毫秒：“2024-06-12 03:17:22.431 — CPU检测到背板总线CRC错误”
扩展日志：如果客户提前启用了“循环历史数据记录”，我们还能调出锁死前10分钟的电流、速度、温度曲线——就像给机器做了次心电图，室颤前总有P波异常。

🕵️‍♂️ 举个真实案例（脱敏版）：

某河北轧花厂连续三天凌晨自动锁死，HMI只显示“安全链中断”。
我们连上PLC一看：
- 诊断缓冲区第1条：Error Code: 16#0000_0002 → External Fault
- 第2条：Module: I/O Station 3, Slot 4 → No response
- 再查该站IP：192.168.1.34 → 对应一台旧款汇川H3U PLC，而当天下午刚有人给它升级了固件……
→ 最终定位：新固件不兼容老版本EtherNet/IP协议栈，握手失败后触发安全链熔断。
→ 解法：降级固件 + 加装协议转换网关。
→ 结果：凌晨3:17的幽灵锁死，就此失业。
